Az alábbi problémára szeretnék megoldási ötleteket kéreni.

Adott egy oldalanként 1 x ECF80 + meglepően pontosan quad-ba válogatott 2 x EL84 végcsövekkel üzemelő PP.

Adapterrel megmértem a készülékben üzemi állapotban az EL84 végcsövek áramát, a felsőnél 30, az alsónál 40 mA-t mérek. Mindkét oldalon ez a helyzet.
Ha csereberélem a csöveket, akkor is.
Logikám szerint ez nem a cső eltéréséből fakad.

Hogy lehetne szimmetrizálni a végcsövek áramát?

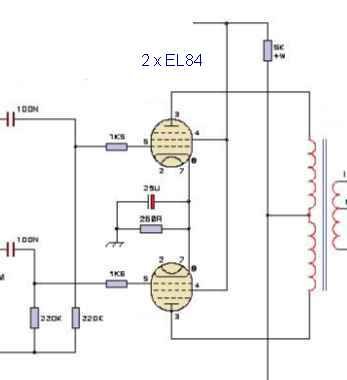

Kb. így néz ki a vége:
2 x EL84.jpg

Kedves katonaza!
Nemtudom sikerült-e a problémát megoldani. Látom írtak mindenféle tanácsot, köztük ostobaságokat.
Én a Te helyedben két mérést végeznék, mert mérés nélkül nem lehet a hibát megtalálni.
Az első: Mérj a végcsövek rácsa, és a föld között feszültséget. Ha a műszer nem mutat nullát, akkor ott a baj. Vagy meg van szakadva a rácslevezető ellenállás, vagy ami biztosabb, átereszt a végcsövek előtti kondenzátor. Mindkét esetben alkatrészcsere.
A másik lehetőség, hogy a nagyobb áramot felvevő cső gerjed valamilyen nem hallható tartományban. Szkóppal ezt ki tudod mutatni. Lehetséges megoldás a gerjedésre: A végcsövek gridstopperjének értékét növeld meg. Én a saját EL84-es kapcsolásomban 3,3k-s ellenállást használok. A segédrácsok bekötése jó, pentódás erősítőknél a kapcsolásodban látható megoldás a szakmában elfogadott. A segédrácsokat mindig összekötik, és úgy csatlakozztatják vagy egy segéd táphoz, vagy a tápegység más pontjára. Az a tanács, ami arra hivatkozik, hogy a megoldásod nem jó, az nem tanács.
További jó díyerkedést.

Érik még az embert meglepetések.
Nagyon szépen köszönöm az érdemi hozzászólást!

Ez a gerjedés piszok jó ötlet, visszaszerzem a nagyobb frekiket is tudó szkópomat és ránézek. (Lehet benne vmi, ugyanis a nappali világítás felkapcsolása pattanást okoz, ami mintha eddig nem lett volna és tapasztalatom szerint az egyik árulkodó jel.)

A végcsövek rácsa és a föld közötti feszültséget is megmérem tanácsod szerint.

A végcsövek gridstopperjének érték növelése - ha jól értem - a sávszélesség korlátozáson keresztül fejti ki gerjedés mérséklő hatását. Ha így van, ebbe az utcába csak akkor kanyarodok be, ha már nincs másfelé előre.

Csak most még nagyon mélyen benne vagyok az elterjedten alkalmazott minden alkatrészhez kígyózzon el a 0 vezető, az elektron majd úgyis tudja, merre kell mennie, ezért csatlakoztassuk a hidegponthoz, ahol éppen be lettek ültetve -> csillagpontos kábelezési rendszer átalakítás projektben.

Nem neked írom, hisz te nem kételkedtél benne, hogy ez egy létező, működő kapcsolás: ez egy gyári végfok. Copland.

[Camelflapping]

A segédrácsokat mindig összekötik, és úgy csatlakozztatják vagy egy segéd táphoz, vagy a tápegység más pontjára. Az a tanács, ami arra hivatkozik, hogy a megoldásod nem jó, az nem tanács.

Valóban van ilyen. Igaz, vissza kellett lapoznom 50 valahány éves kapcsolásokhoz, ott találtam olyant. De az, hogy mindig nem egészen úgy van. Van olyan is, ahol a közösített rácsokat stabilizált feszültségre kötik, egy helyre. Még a kínai kiteknél sem találtam egy előtét ellenállással a két rácsot direktbe összekötve, de akinek úgy is megfelel? A csöves technika több, mint 100 éves, miért ne köszönne vissza valami a múlt századból.
Upps...Minek vitatkozom én a nagyérdemű diszkusz majsztróval, hát megdorgálom magam, meja a kulpa.

[OFF - katt ide ha látni akarod]

Nagyonoff: Az is elfogadott, hogy egy végfok anódtápjából ejtegetik a f. fordító, előcsövekhez a tápfeszültséget. Mert a mérnökök kiszámolták, hogy az úgy jó.
Nem is értem, hogy évtizedekkel ezelőtt már némely neves gyártó mifenének stabilizálta a végcsövektől jövő anódtápot különféle stabilizátor kapcsolásokkal. Na persze, az úgy bonyi és nem fizetik meg. Nem tudtam, hogy az a lényeg, távirányítós legyen, drága csövekkel, csatolókkal és máris félmilliónál is többet lehet kérni. Kérni lehet, hogyne. Hiszen benne a trafómágus hálózati, nikkeles, talán 0.5mm-es vasra tekert kimenőtrafói, összefogva kani imbusz acélcsavarokkal, úgy már más. Azt se értem, hogy egy mezei, 50Hz-n dolgozó szünetmentes táptrafó összeszorító csavarjai mindig kiszigeteltek szigetelő gyűrűkkel. Vagy nem. A végfokon meg látszik, hogy garázshangosításra hivatott a szerkezet...

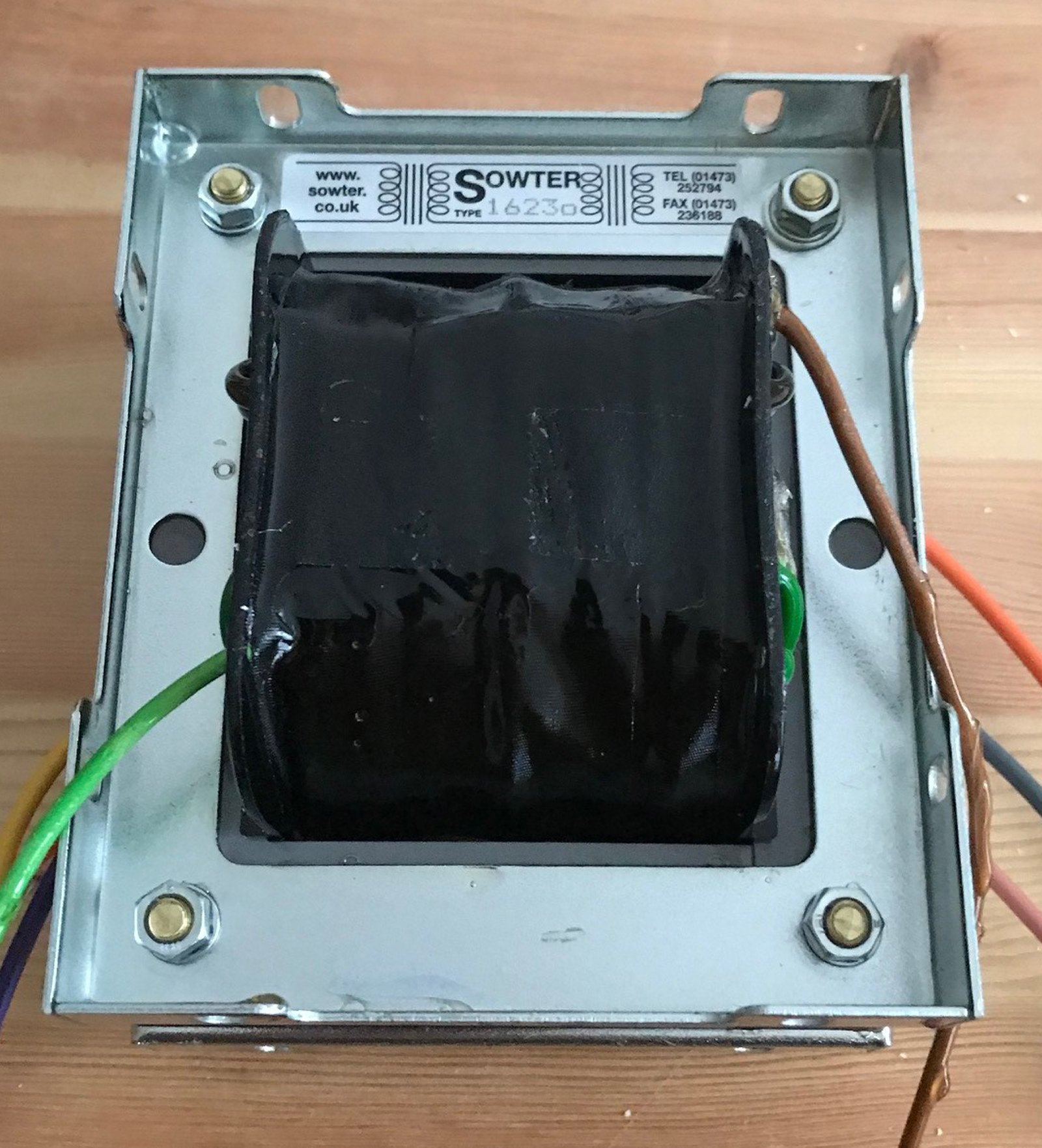

Csak ezek a verebek valamiért nem eléggé verebek ehhez. Láttam ilyen csodából többet is, kilóra mentek el, nagy sokára...De ez már más tészta, ne is olvassátok el. Nézzünk egy kis kezdő céget, van arcuk röpke 80 éve csinálni trafót, amit megcsúfol a hazai genie? 80 YEARS OF AUDIO TRANSFORMERS https://www.sowter.co.uk - Haha. De nézzük csak azt a sárgarézre hasonló összekötő csavart. Biztosan nem kell az, meg a GOS vas sem 0.35 mm

, mert drága.

[tunerman]

A reklámozást befejezve , aki a no NFB-s erősìtőket az NFB-t tartalmazókkal veti össze - azzal nekem a továbbiakban semmi dolgom nincs.
TJ.

[bigkópé]

Ennek a 20kHz/1W FFT-nek (7242 PSE no NFB) nem nagyon van zenei vonatkozása, de a kizárólag mérésekkel foglalkozók alaposan kielemezhetik
TJ.

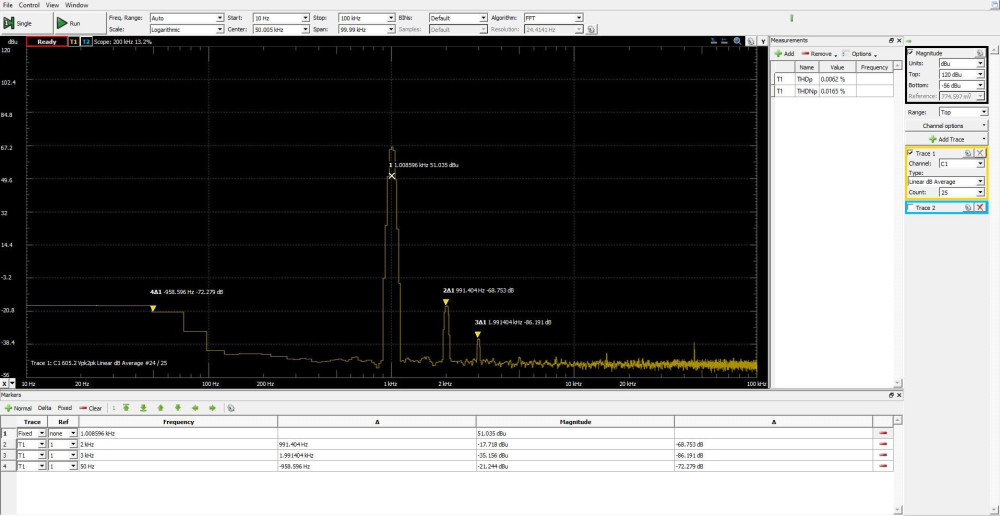

Nos ezen nincs mit kielemezni: Ha egy osztás függőlegesen 10dB, akkor a 2. harmonikusod (?) -52dB-en van. Azt írod 1Watton és 10kHz-n. Ez az érték éppen megfelel 0,251% torzításnak 1 Watton. Ez nagyon rossz eredménynek számít. Szerintem próbálkozz NFB alkalmazásával. Ezt a torzítást a jó alkatrészek nem csökkentik.Nézz meg egy igazán jó konstrukciójú, és ezért jól szóló erősítő torzítási spektrumát 1kHz-n 10(!) Watton. Az erősítő PP és NFB-t tartalmaz. Ja! És nem triódás. Ennek ellenére a 2. harmonikus szintje -69dB-n, a 3, szintje pedig 86dB-n van. De viszont az igaz, hogy ez a készülék jól is szól. Az is igaz, arra készült, hogy zenét hallgassanak rajta, nem kísérletezés. Szinte minden hozzászólásodban írod, hogy no NFB. Hidd el a világ nem működne NFB nélkül. Nem tudom van-e jogsid, de az olyan egyszerű dolog mint az autóvezetés, az is tartalmaz NFB-t. A világ nem működne NFB nélkül. Nem Isten ellen való dolog az.

[tunerman]

A fotó csal, vagy tényleg ilyen rossz a felfutási idő az 1k-s négyszögjelen. Ha az utóbbi, akkor ezzel a megoldással kár kísérletezni.

Az 1kHz-es négyszög fotóján alig látszik a felfutási idő, egyáltalán milyen NO NFB--s elektroncsöves SE erősítőn van ennél gyorsabb?
Van róla fotó?
TJ.

Nem tudom. Fotóm feg főleg nincsen. Nem foglalkozok SE erősítőkkel. Zsákutca. Kis teljesítmény, nagy torzítás, kis dinamika, nagy zaj, vagy legalábbis érzékeny a zajra, nincs közösmódusú elnyomás, stb. Én csak a négyszögjel felfutó élét látom, hogy ferde. Kinagyítva meg mégcsúnyább lenne.

Fotó nincs, nem foglalkozol SE erősìtőkkel - akkor végleg befejezve az értelmetlen hozzászólások szaporítását - minek ìrtál róla?
TJ.

[bigkópé]

Az alábbi problémára szeretnék megoldási ötleteket kéreni.

Adott egy oldalanként 1 x ECF80 + meglepően pontosan quad-ba válogatott 2 x EL84 végcsövekkel üzemelő PP.

Adapterrel megmértem a készülékben üzemi állapotban az EL84 végcsövek áramát, a felsőnél 30, az alsónál 40 mA-t mérek. Mindkét oldalon ez a helyzet.
Ha csereberélem a csöveket, akkor is.
Logikám szerint ez nem a cső eltéréséből fakad.

Hogy lehetne szimmetrizálni a végcsövek áramát?

Kb. így néz ki a vége:
2 x EL84.jpg

Kedves katonaza!
Nemtudom sikerült-e a problémát megoldani. Látom írtak mindenféle tanácsot, köztük ostobaságokat.
Én a Te helyedben két mérést végeznék, mert mérés nélkül nem lehet a hibát megtalálni.
Az első: Mérj a végcsövek rácsa, és a föld között feszültséget. Ha a műszer nem mutat nullát, akkor ott a baj. Vagy meg van szakadva a rácslevezető ellenállás, vagy ami biztosabb, átereszt a végcsövek előtti kondenzátor. Mindkét esetben alkatrészcsere.
A másik lehetőség, hogy a nagyobb áramot felvevő cső gerjed valamilyen nem hallható tartományban. Szkóppal ezt ki tudod mutatni. Lehetséges megoldás a gerjedésre: A végcsövek gridstopperjének értékét növeld meg. Én a saját EL84-es kapcsolásomban 3,3k-s ellenállást használok. A segédrácsok bekötése jó, pentódás erősítőknél a kapcsolásodban látható megoldás a szakmában elfogadott. A segédrácsokat mindig összekötik, és úgy csatlakozztatják vagy egy segéd táphoz, vagy a tápegység más pontjára. Az a tanács, ami arra hivatkozik, hogy a megoldásod nem jó, az nem tanács.
További jó díyerkedést.

[bigkópé]

Visszatérve a topik eredeti céljához, felteszek két oszcilloszkóp fotót, a legújabb ötletem mérhető eredményéről.
A 7242 PSE négyszögjeleinek a frekvenciája 1kHz/5kHz/2v/div. állásban.
TJ.

A fotó csal, vagy tényleg ilyen rossz a felfutási idő az 1k-s négyszögjelen. Ha az utóbbi, akkor ezzel a megoldással kár kísérletezni.

Az 1kHz-es négyszög fotóján alig látszik a felfutási idő, egyáltalán milyen NO NFB--s elektroncsöves SE erősítőn van ennél gyorsabb?
Van róla fotó?
TJ.

Nem tudom. Fotóm feg főleg nincsen. Nem foglalkozok SE erősítőkkel. Zsákutca. Kis teljesítmény, nagy torzítás, kis dinamika, nagy zaj, vagy legalábbis érzékeny a zajra, nincs közösmódusú elnyomás, stb. Én csak a négyszögjel felfutó élét látom, hogy ferde. Kinagyítva meg mégcsúnyább lenne.

[katonaza]

Az alábbi problémára szeretnék megoldási ötleteket kéreni.
2 x EL84.jpg

Észrevételem:
1, A két végcső rácsát direktbe összekötni? Azt külön-külön illik ca. 220 Ohmokkal megkínálni.
2, A közös rács ellenállásról megy (?) az előcsövek, cső felé a gondolom RC feszültségejtés?

Ha például a kimenő anódtekercsének a közös pontja fel van cserélve valamelyik cső anód kimenetével, kész a baj.
A trafót felszabadítanám és a hangszóró kimenetre 5-10V AC-vel kontrollálni a az anód tekercsek helyes kiosztását, szimmetriát...Amint említettem, ha a csövek rácsa össze van kötve, nagy hiba. Aztán még ott van a közös katód kondi polaritáshelyes bekötésének ellenőrzése.
Sok szerencsét!

Nagyon szépen köszönöm a hozzászólásokat!

"kellene bele tenni új, bemért csőgarnitúrát"
Ezen az úton indulok el, mert az egyik cső mintha feketébb lenne a többinél.

[Camelflapping]

Az alábbi problémára szeretnék megoldási ötleteket kéreni.
2 x EL84.jpg

Észrevételem:
1, A két végcső rácsát direktbe összekötni? Azt külön-külön illik ca. 220 Ohmokkal megkínálni.
2, A közös rács ellenállásról megy (?) az előcsövek, cső felé a gondolom RC feszültségejtés?

Ha például a kimenő anódtekercsének a közös pontja fel van cserélve valamelyik cső anód kimenetével, kész a baj.
A trafót felszabadítanám és a hangszóró kimenetre 5-10V AC-vel kontrollálni a az anód tekercsek helyes kiosztását, szimmetriát...Amint említettem, ha a csövek rácsa össze van kötve, nagy hiba. Aztán még ott van a közös katód kondi polaritáshelyes bekötésének ellenőrzése.
Sok szerencsét!

[SoundMania]

Az alábbi problémára szeretnék megoldási ötleteket kéreni.

Adott egy oldalanként 1 x ECF80 + meglepően pontosan quad-ba válogatott 2 x EL84 végcsövekkel üzemelő PP.

Adapterrel megmértem a készülékben üzemi állapotban az EL84 végcsövek áramát, a felsőnél 30, az alsónál 40 mA-t mérek. Mindkét oldalon ez a helyzet.
Ha csereberélem a csöveket, akkor is.
Logikám szerint ez nem a cső eltéréséből fakad.

Hogy lehetne szimmetrizálni a végcsövek áramát?

Kb. így néz ki a vége:
2 x EL84.jpg

Ha a PP csőpárt egymás között cseréled a katód/anód áram akkor is marad ennyire aszimmetrikus? És mindkét R/L oldalon fennáll? Elég furcsa.
Ha igen akkor a trafó primerrel lehet lehet baj, de hogy a mind két kimenőtrafóval is azonos?
Ha mégis szimmetrizálnád az anód áramokat, akkor egy-egy 10-22ohm/20W-os kerámia huzal poti a katódok és közös katód RC közé. A poti értékben nem vagyok biztos, nem tudom leolvasni a képedről a katód RC értéket.

Köszönöm a törődést:)

Most már tudok válaszolni mindkét kérdésre:

PP csőpárt egymás között felcserélve:
- a bal csatornán maradt a felsőnél 30, az alsónál 40 mA eltérés,
- a jobb csatornán viszont tovább nőtt az eltérés 20 és 60mA-re.

A közös katód R értéke 135 Ohm.

Még annyi adalék, hogy az egész méricskélést azért kezdtem el, mert az eddigieknél jól hallhatóan torzabban, zavaróan döngősen (mintha elment volna a csillapítás) kezdett el zenélni.

Szerintem vidd el hozzáértőhöz, ha nem bírsz vele..... De szerintem először kellene bele tenni új, bemért csőgarnitúrát! Vagy egy csővel ( a legerősebbel) megmérni mit mutat mindegyik helyen.... Így hogy 4 valamilyen, nem egyforma csöveket cserélgetsz egymás között, mindig mást fogsz látni, mert zavarják egymást! És még az is lehet hogy valami hiba is van a készülékben, ami tovább nehezíti a hibakeresést. Pl hibás ellenállás és /vagy kondenzátor....

[Camelflapping]

Az alábbi problémára szeretnék megoldási ötleteket kéreni.
2 x EL84.jpg

Észrevételem:
1, A két végcső rácsát direktbe összekötni? Azt külön-külön illik ca. 220 Ohmokkal megkínálni.
2, A közös rács ellenállásról megy (?) az előcsövek, cső felé a gondolom RC feszültségejtés?

[istvan01]

Az alábbi problémára szeretnék megoldási ötleteket kéreni.

Adott egy oldalanként 1 x ECF80 + meglepően pontosan quad-ba válogatott 2 x EL84 végcsövekkel üzemelő PP.

Adapterrel megmértem a készülékben üzemi állapotban az EL84 végcsövek áramát, a felsőnél 30, az alsónál 40 mA-t mérek. Mindkét oldalon ez a helyzet.
Ha csereberélem a csöveket, akkor is.
Logikám szerint ez nem a cső eltéréséből fakad.

Hogy lehetne szimmetrizálni a végcsövek áramát?

Kb. így néz ki a vége:
2 x EL84.jpg

Ha a PP csőpárt egymás között cseréled a katód/anód áram akkor is marad ennyire aszimmetrikus? És mindkét R/L oldalon fennáll? Elég furcsa.
Ha igen akkor a trafó primerrel lehet lehet baj, de hogy a mind két kimenőtrafóval is azonos?
Ha mégis szimmetrizálnád az anód áramokat, akkor egy-egy 10-22ohm/20W-os kerámia huzal poti a katódok és közös katód RC közé. A poti értékben nem vagyok biztos, nem tudom leolvasni a képedről a katód RC értéket.

Köszönöm a törődést:)

Most már tudok válaszolni mindkét kérdésre:

PP csőpárt egymás között felcserélve:
- a bal csatornán maradt a felsőnél 30, az alsónál 40 mA eltérés,
- a jobb csatornán viszont tovább nőtt az eltérés 20 és 60mA-re.

A közös katód R értéke 135 Ohm.

Még annyi adalék, hogy az egész méricskélést azért kezdtem el, mert az eddigieknél jól hallhatóan torzabban, zavaróan döngősen (mintha elment volna a csillapítás) kezdett el zenélni.

Nem fogalmazol érthetően. Jobb lenne ha pontos anódáramokat mutatsz, csőcsere variációkban is.
Az viszont igaz, PP végcsőpároknál max 5mA eltérés az ideális. De mérni bekapcsolás, melegedés után minimum 20perc után szabad. De ha valami trükk is van a kapcsolásban, jobb lenne elvinned csövekben jártas emberhez, aki vállalja a gyógyítást.

[katonaza]

Az alábbi problémára szeretnék megoldási ötleteket kéreni.

Adott egy oldalanként 1 x ECF80 + meglepően pontosan quad-ba válogatott 2 x EL84 végcsövekkel üzemelő PP.

Adapterrel megmértem a készülékben üzemi állapotban az EL84 végcsövek áramát, a felsőnél 30, az alsónál 40 mA-t mérek. Mindkét oldalon ez a helyzet.
Ha csereberélem a csöveket, akkor is.
Logikám szerint ez nem a cső eltéréséből fakad.

Hogy lehetne szimmetrizálni a végcsövek áramát?

Kb. így néz ki a vége:
2 x EL84.jpg

Ha a PP csőpárt egymás között cseréled a katód/anód áram akkor is marad ennyire aszimmetrikus? És mindkét R/L oldalon fennáll? Elég furcsa.
Ha igen akkor a trafó primerrel lehet lehet baj, de hogy a mind két kimenőtrafóval is azonos?
Ha mégis szimmetrizálnád az anód áramokat, akkor egy-egy 10-22ohm/20W-os kerámia huzal poti a katódok és közös katód RC közé. A poti értékben nem vagyok biztos, nem tudom leolvasni a képedről a katód RC értéket.

Köszönöm a törődést:)

Most már tudok válaszolni mindkét kérdésre:

PP csőpárt egymás között felcserélve:
- a bal csatornán maradt a felsőnél 30, az alsónál 40 mA eltérés,
- a jobb csatornán viszont tovább nőtt az eltérés 20 és 60mA-re.

A közös katód R értéke 135 Ohm.

Még annyi adalék, hogy az egész méricskélést azért kezdtem el, mert az eddigieknél jól hallhatóan torzabban, zavaróan döngősen (mintha elment volna a csillapítás) kezdett el zenélni.

[istvan01]

Az alábbi problémára szeretnék megoldási ötleteket kéreni.

Adott egy oldalanként 1 x ECF80 + meglepően pontosan quad-ba válogatott 2 x EL84 végcsövekkel üzemelő PP.

Adapterrel megmértem a készülékben üzemi állapotban az EL84 végcsövek áramát, a felsőnél 30, az alsónál 40 mA-t mérek. Mindkét oldalon ez a helyzet.
Ha csereberélem a csöveket, akkor is.
Logikám szerint ez nem a cső eltéréséből fakad.

Hogy lehetne szimmetrizálni a végcsövek áramát?

Kb. így néz ki a vége:
2 x EL84.jpg

Ha a PP csőpárt egymás között cseréled a katód/anód áram akkor is marad ennyire aszimmetrikus? És mindkét R/L oldalon fennáll? Elég furcsa.
Ha igen akkor a trafó primerrel lehet lehet baj, de hogy a mind két kimenőtrafóval is azonos?
Ha mégis szimmetrizálnád az anód áramokat, akkor egy-egy 10-22ohm/20W-os kerámia huzal poti a katódok és közös katód RC közé. A poti értékben nem vagyok biztos, nem tudom leolvasni a képedről a katód RC értéket.

[katonaza]

Az alábbi problémára szeretnék megoldási ötleteket kéreni.

Adott egy oldalanként 1 x ECF80 + meglepően pontosan quad-ba válogatott 2 x EL84 végcsövekkel üzemelő PP.

Adapterrel megmértem a készülékben üzemi állapotban az EL84 végcsövek áramát, a felsőnél 30, az alsónál 40 mA-t mérek. Mindkét oldalon ez a helyzet.
Ha csereberélem a csöveket, akkor is.
Logikám szerint ez nem a cső eltéréséből fakad.

Hogy lehetne szimmetrizálni a végcsövek áramát?

Kb. így néz ki a vége:

2 x EL84.jpg (10.37 KiB) Megtekintve 2661 alkalommal
