Hangsugárzó építés

[violin]

Nem hagyott nyugton a gondolat, hogy hátha...
Kicsúszkáltam a hómezőn a Zatikba, és láss csodát találtam a turkálóban 6 - os HDF lapot. ( Nem tudom, miből maradt nekik, mert teljes tábla nem is volt belőle...)
Kösz a tippet !

Én is.....
Még tavaly kezdtem meg egy jó régóta tervezett projektet, amihez a hangszóró már legalább fél éve a szekrényben állt...
Szóval Zatik... vettem is rögtön pár darab rétegelt lemezt, (9mm-es, és 4mm-es hajlíthatót), meg két csík dió svartnit.
Aztán majd csak lesz belőle valami...

[Rock60]

Csak egy ötlet, de hátha..... a Zatik faáruházakban többnyire van "turkáló", ahol mindenféle darabok vannak. Többnyire én is ott vásárolok kisebb mennyiséget....
Hamarosan fel is keresem őket, mert kell némi vékonyabb rétegelt lemez...

Nem hagyott nyugton a gondolat, hogy hátha...
Kicsúszkáltam a hómezőn a Zatikba, és láss csodát találtam a turkálóban 6 - os HDF lapot. ( Nem tudom, miből maradt nekik, mert teljes tábla nem is volt belőle...)
Kösz a tippet !

[Rock60]

Közben megoldódni látszik a probléma, Heavymetal fórumtársunk segítőkészségének köszönhetően.

[Rock60]

Csak egy ötlet, de hátha..... a Zatik faáruházakban többnyire van "turkáló", ahol mindenféle darabok vannak. Többnyire én is ott vásárolok kisebb mennyiséget....
Hamarosan fel is keresem őket, mert kell némi vékonyabb rétegelt lemez...

Kösz a tippet, beszéltem már a Lupa szigeti Zatikkal.
Keményfából 1 cm a legvékonyabb anyaguk.

[violin]

Szevasztok !

Van valakinek tippje, hol tudnék beszerezni 4 - es, vagy 5 - ös MDF, vagy HDF lapot ?
Kicsi, 1/10 m2 - es darab kellene, a lelőhelyeken ilyen keveset nem adnak.

5 x 30 - as keményfa léc is érdekelne, de 1 centisnél vékonyabbat nem találtam.

Köszi.

Csak egy ötlet, de hátha..... a Zatik faáruházakban többnyire van "turkáló", ahol mindenféle darabok vannak. Többnyire én is ott vásárolok kisebb mennyiséget....
Hamarosan fel is keresem őket, mert kell némi vékonyabb rétegelt lemez...

[Rock60]

Szevasztok !

Van valakinek tippje, hol tudnék beszerezni 4 - es, vagy 5 - ös MDF, vagy HDF lapot ?
Kicsi, 1/10 m2 - es darab kellene, a lelőhelyeken ilyen keveset nem adnak.

5 x 30 - as keményfa léc is érdekelne, de 1 centisnél vékonyabbat nem találtam.

Köszi.

[tamagaba]

Mit tudnátok ajánlani?

57-es Italbolt Akácfa utca, rendes késdobáló hely

[Giovanna]

Mit tudnátok ajánlani?

[karesz41]

Idén szeretném befejezni……

[Tctronic]

Kérdezhetem úgy is, hogy a mai ellenállások közül ki melyik típust preferálja és miért.

Próba hangváltóba legolcsóbb, talán Monacort raktam mindig, mert a kísérletezéshez bőven elég.
Hangszóróval párhuzamosan Jenzen Superes (zöld).
Na a lényeg ugye a hangszóróval soros tag. Ide ezeket próbáltam:

Duelund tinned copper/graphite cast resistor
Duelund carbon/silver (barna) ez talán már kifutó széria.
Duelund silver/graphite cast

A minőségi sorrend is ez nálam. Jelenleg az utolsót használom. Sajnos a tapasztalatom, hogy a +-5%-os tűrést nem mindig hozzák, ha van rá lehetőség kérni kell a mérést és párba válogatást, nagy érzékenységű tölcséres hangsugárzóknál sajnos nagyon számít. Nekem is azért maradt meg pár, mert újakat kellett rendelnem az eltérő értékek miatt.
A hangzásbeli eltérés nem jelentős, de azért megvan közöttük.

[tamagaba]

Mundorf MResist SUPREME-t használtam legutóbb magashangszóró előtt. Sokan használják. Pl. a Marten is.
Teszt:
https://www.acoustic-dimension.com/mund ... Critic.pdf

Marten mingus septet hangváltó, 4db panelen kivitelezve ( hangsugárzónként ):
A Marten első fokú váltásokat alkalmaz ( tehát nem a hangváltók karakterisztikája/felépítése elsőfokú ). Kétféle ellenállást látok, az egyik az említett Mundorf MResist SUPREME, a másik valami ilyesmi:

Szűkíthetjük a kört a jelútban lévőkre
Ilyet próbált már valaki?
https://www.mundorf.com/audio/en/shop/R ... ist_ultra/

[shany]

Mundorf MResist SUPREME-t használtam legutóbb magashangszóró előtt. Sokan használják. Pl. a Marten is.
Teszt:
https://www.acoustic-dimension.com/mund ... Critic.pdf

Marten mingus septet hangváltó, 4db panelen kivitelezve ( hangsugárzónként ):
( https://www.marten.se/products/mingus/mingus-septet/ )
A Marten első fokú váltásokat alkalmaz ( tehát nem a hangváltók karakterisztikája/felépítése elsőfokú ). Kétféle ellenállást látok, az egyik az említett Mundorf MResist SUPREME, a másik valami ilyesmi:
https://hu.mouser.com/c/passive-compone ... r%20Rating

[denesdr]

Kérdezhetem úgy is, hogy a mai ellenállások közül ki melyik típust preferálja és miért.

[denesdr]

A manapság fellelhető ellenállásokból válogatva kinek mi a tapasztalata passzív váltóban való használatra?

[sutemenyx]

Igen, nem gondolom rossznak az Alument, sőt azt gondolom, hogy nagyon jó. Szerintem mással van a gond, ha betéve nem jó irányt vesz a változás. Itt az adott helyzetben leginkább az történt, hogy finomabb, tónusgazdagabb a középtartomány, jobban hallatszanak a finomságok, és valahogy a tér is jobb. Olyan tekintetben, hogy most nem azt hallani, hogy egy hangfal szól, hanem inkább csak úgy képződnek a hangok a térben.

[denesdr]

Részben visszaszívom az előző hozzászólásomat. Nem hagyott nyugodni a kondi dolog, úgyhogy nekiálltam egy kicsit a váltónak és láss csodát, kb 1,5 dB-lel visszavéve a magas hangerejét, helyreállt a rend. A tesztváltóban Cross Cap volt a magas előtt (de volt korábban Superior Z is), hogy belőjjem a megfelelő kapacitási értékeket, de nem gondoltam volna, hogy egy ugyanolyan értékű, csak másik típusú kondi ennyire elviszi a szubjektív spektrális balanszot, illetve, hogy akár 1-1,5 dB változtatás az egyik hangszórón ekkora különbséget tud hozni. Azért írom, hogy szubjektív, mert mérve ugyanaz az az átvitel mindkét típussal, mégis nagyon durván máshogy szólnak. Szóval úgy néz ki, hogy az Alumen Z mégis marad, így már tetszik amit csinál.
U.i.:
Ne legyetek restek a váltóban a relatív szinteket rendesen beállítani, ha van rá lehetőségetek!

[xilop]

A könyvek része a konstrukciónak?
Verses kötet vagy regény? Jótékony hatással van a hangra?

[tunerman]

A Rullit Super Aero 9 szélessávúak végre megkapták amire régen vártak , az elektroncsöves Field Coil CCS tápegységet telepítettem a felhasználói helyszínen.

Persze azért volt a zsebemben a biztonság okáért két Kaisei 10uF/350v-os elektrolit kondenzátor, hogy mire bemelegszik rendszer, akkor ezekkel még toljak egy picinyét rajta...ezek bypass kondik lesznek közvetlenül a gerjesztőtekercs kapcsaira szerelve

A lényeg az volt, hogy mire a rendszer bemelegedett, ezek bypass kondik frissen beiktatva kifejtsék jótékony hatásukat.

[OFF - katt ide ha látni akarod]

A házigazda köpni-nyelni nem tudott a titkos összetevő berakása után, csak rövid, de frappáns értékelést adott: "aztakurva, besz@rás"

TJ.

[Tctronic]

Celestion Ditton 25 váltó upgrade alumínium fóliás kondenzátorokkal és átvezetékezés ezüst belső vezetékkel:

és milyen lett a tuning után?

Erre én is kíváncsi lennék. Márcsak azért is, mert épp mostanában ugrottam bele én is az Alumen Z "hype"-ba. Hát nekem nagyon nem jött be ez a kondi, legalábbis az én rendszeremben, az én fülemmel hallgatva. Pedig azt gondolná az ember (naivan?), hogy ennyi pénzért már tényleg kaphat egy neutrális kondit, erre ez is csak máshogy rossz és nem univerzálisan jó. Mondom ezt úgy, hogy sokáig aktív váltású volt a rendszerem kondi nélkül, szóval tudom milyen az, amikor nincs kondi a hangszóró előtt, az Alumen Z sem hozta ezt.
Elnézést ezért a "kirohanásomért", csak még a sokkhatás alatt vagyok. Habár ha őszinte akarok lenni, valahol éreztem, hogy nem lesz jó vége kiadni ennyi pénzt kondira. Azért bíztam benne, hogy jó lesz, de nem lett.
Persze ettől még tetszhet valakinek valamilyen rendszerben és nyilván tetszik is. Senki kedvét nem akarom szegni, csak gondoltam leírom a saját tapasztalatomat.
Ha röviden össze szeretném foglalni az Alumen Z általam tapasztalt hangkarakterét, akkor azt mondanám, hogy kristálytiszta(nak tűnő), talán túlzóan is, épp ezért a zenét szétszedi darabokra és magasak felé tolja a szubjektív spektrális eloszlást. Ez utóbbi azért is furcsa, mert szinte mindenhol azt olvastam róla, hogy halkabbnak hallatszódik vele a magas tartomány, ami elsőre furcsa lehet. Hát nálam pont az ellenkezője lett egy fényes, mindent átható, "showtime" csillogás formájában.

Önmagában nálam sem vált be az Alumen Z. Viszont vannak jó tulajdonságai. Kicsit vegyítve nálam ez a mix vált be eddig a legjobban:

Középmagas sugárzó előtt : 2/3 Jantzen Superior Z-cap +1/3 Jantzen Alumen Z-cap + Duelund JDM Pure silver 0,01 uF Bypass
Magassugárzó előtt : 1/2 Jantzen Superior Z-cap +1/2 Jantzen Alumen Z-cap + Duelund JDM Pure silver 0,01 uF Bypass

De szerintem ez is hangszóró és ízlés függő. Kicsit visszaolvasva már én is írtam erről.

[denesdr]

Celestion Ditton 25 váltó upgrade alumínium fóliás kondenzátorokkal és átvezetékezés ezüst belső vezetékkel:

és milyen lett a tuning után?

Erre én is kíváncsi lennék. Márcsak azért is, mert épp mostanában ugrottam bele én is az Alumen Z "hype"-ba. Hát nekem nagyon nem jött be ez a kondi, legalábbis az én rendszeremben, az én fülemmel hallgatva. Pedig azt gondolná az ember (naivan?), hogy ennyi pénzért már tényleg kaphat egy neutrális kondit, erre ez is csak máshogy rossz és nem univerzálisan jó. Mondom ezt úgy, hogy sokáig aktív váltású volt a rendszerem kondi nélkül, szóval tudom milyen az, amikor nincs kondi a hangszóró előtt, az Alumen Z sem hozta ezt.
Elnézést ezért a "kirohanásomért", csak még a sokkhatás alatt vagyok. Habár ha őszinte akarok lenni, valahol éreztem, hogy nem lesz jó vége kiadni ennyi pénzt kondira. Azért bíztam benne, hogy jó lesz, de nem lett.
Persze ettől még tetszhet valakinek valamilyen rendszerben és nyilván tetszik is. Senki kedvét nem akarom szegni, csak gondoltam leírom a saját tapasztalatomat.
Ha röviden össze szeretném foglalni az Alumen Z általam tapasztalt hangkarakterét, akkor azt mondanám, hogy kristálytiszta(nak tűnő), talán túlzóan is, épp ezért a zenét szétszedi darabokra és magasak felé tolja a szubjektív spektrális eloszlást. Ez utóbbi azért is furcsa, mert szinte mindenhol azt olvastam róla, hogy halkabbnak hallatszódik vele a magas tartomány, ami elsőre furcsa lehet. Hát nálam pont az ellenkezője lett egy fényes, mindent átható, "showtime" csillogás formájában.

[greenbio]

Celestion Ditton 25 váltó upgrade alumínium fóliás kondenzátorokkal és átvezetékezés ezüst belső vezetékkel:

és milyen lett a tuning után?

[sutemenyx]

Celestion Ditton 25 váltó upgrade alumínium fóliás kondenzátorokkal és átvezetékezés ezüst belső vezetékkel:

[tunerman]

Rullit Super Aero 9 field coil supply project

Véget ért az utóbbi idők egyik legizgalmasabb fejlesztése, mivel ebben a tárgykörben valódi ritkaságnak számít ez a megépített készülék.
Megpróbáltam azért minden múltbéli jónak ítélt megoldást átmenteni a mai valóságba, például nincs semmilyen félvezető a tápegységben Még a kimenetre kötött, bekapcsolást jelző lámpák is gáztöltésű Glimm tipusúak - igen aranyosak amikor 120v feletti feszültségnél begyújtanak

A bemérések rendben lezajlottak, de mivel 2 db új 6528 elektroncső került bele, ezért újra kellett kalibrálni az átfogási tartományt. Ez a normál 130v-os működési ponttól +- 10v-ot jelent, amely a két kisméretű mutatós műszeren jól detektálhatóan követhető.

Most következik a meghallgatási és tesztelés, remélhetőleg sok tapasztalatot/ismeretet gyűjtünk...
TJ.

[tunerman]

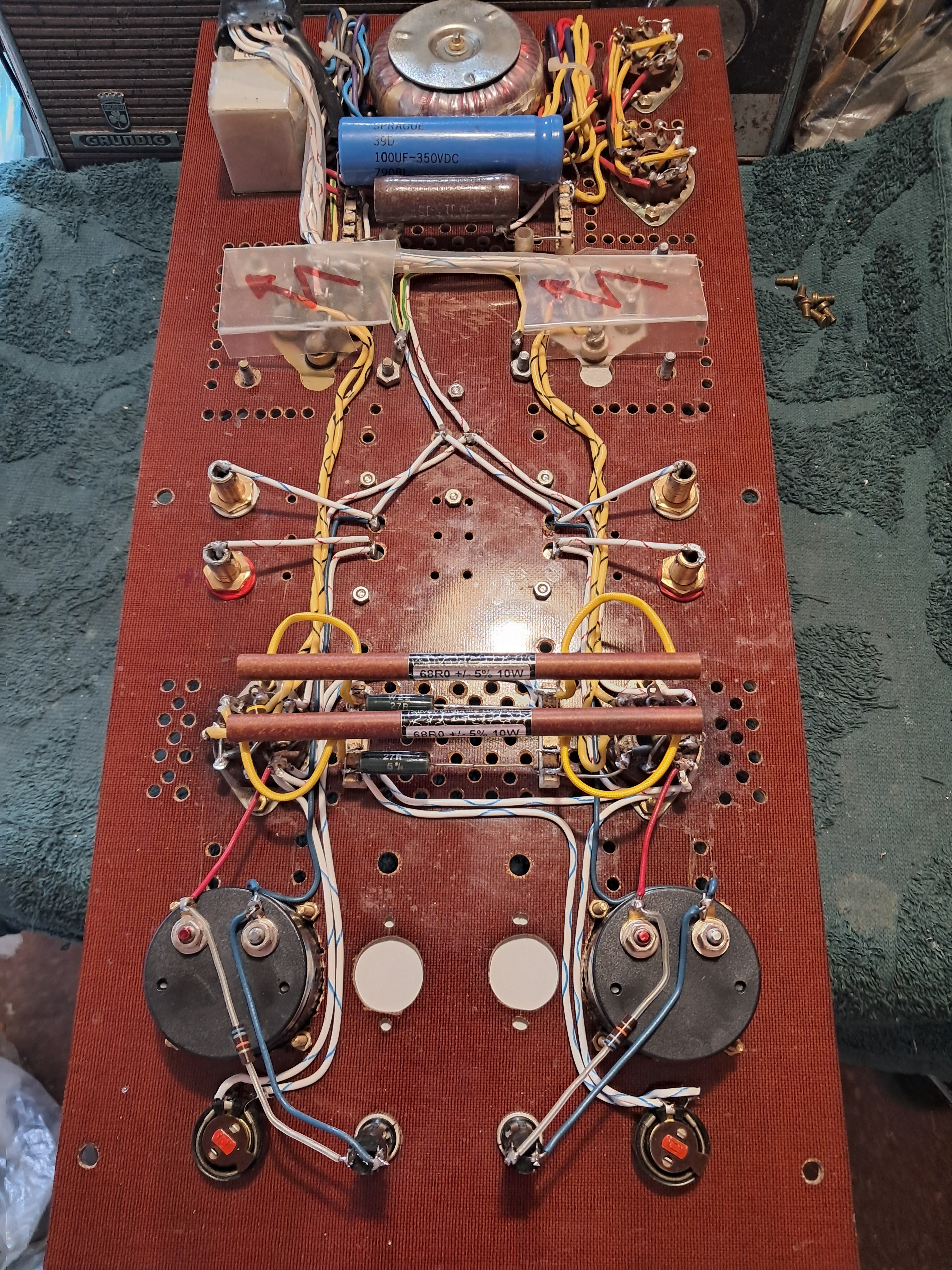

A vezetékezés elkészült, holnap az ellenőrzés és a bekapcsolás/bemérés következik
A Rullit Super Aero 9 gerjesztőtekercsének DC ellenállása 1127 ohm, így 130 voltnál kb. 115mA lesz a párhuzamosan kötött 6528 elektroncső triódáinak összárama. Amennyíben a tekercs melegedésével megváltozna a huzal ellenállása, akkor a CCS megoldás ezt kikompenzálja.
TJ.

[tunerman]

Megjöttek a kínai 150v méréshatárú műszerek, nagy örömmel reszeltem ki számukra a 45mm-es kör alakú lyukat a textilbakelit lapon
TJ.
