ATC hangsugárzók

[Vinkler]

Ezért tettem a végfok lemeze és a doboz közé hszóró alá valósi szivacsot

Az milyen?

Illetve az elektronika egy zárt üregben helyezkedik el ami eléggé kongós
Semmi csillapítás nincs benne.
Na azt még orvosoltam.

Azt hogyan?

[supravox]

Most sikerült visszaraknom a vegfokokat a hangfalakba.
Nem jöttem rá mi a tosz zörgött.
Ezért tettem a végfok lemeze és a doboz közé hszóró alá valósi szivacsot.
Illetve az elektronika egy zárt üregben helyezkedik el ami eléggé kongós
Semmi csillapítás nincs benne.
Na azt még orvosoltam.
Hogy jó lett e?
Holnap kiderül

[Vinkler]

Röviden: mindenre :) Doboz, kívül belül, hangszórók, még erősítős képek. Melyik évben lett egyébként készen, és mennyi ideig tartott eljutni addig, hogy készen legyen?

Itt elolvashatsz mindent. A képek eltűntek, de majd előkerítem őket.
viewtopic.php?f=28&t=101514

En vegig olvastam meg azelott mikor voltak kepek aztan megegyszer vegig akartam nezni de akkor mar nem voltak es hianyoltam, szerettem volna viszont latni es ezt a kerest eljuttattam a keszitohoz de akkor nem sikerult eredmenyt elernem ez ugyben, talan most.

Többször elmondtam már, h sajnos egy régi fórummotor váltásnál eltűnt egy csomó kép. Nem csak onnan, más témákból is.
A képek valamelyik régi háttértárolómon vannak, fogalmam sincs, h hol, és arról sem, hogy melyik van meg és mit töröltem. Ha egyszer beleakadok, akkor feltöltöm, amit tudok. Most azonban a fórum kalapálása teljesen lefoglal.

[tottyi]

Mire vagy kíváncsi?

Röviden: mindenre :) Doboz, kívül belül, hangszórók, még erősítős képek. Melyik évben lett egyébként készen, és mennyi ideig tartott eljutni addig, hogy készen legyen?

Itt elolvashatsz mindent. A képek eltűntek, de majd előkerítem őket.
viewtopic.php?f=28&t=101514

En vegig olvastam meg azelott mikor voltak kepek aztan megegyszer vegig akartam nezni de akkor mar nem voltak es hianyoltam, szerettem volna viszont latni es ezt a kerest eljuttattam a keszitohoz de akkor nem sikerult eredmenyt elernem ez ugyben, talan most.

[Vinkler]

Ha vannak még képek és van kedved feltölteni én nagyon szívesen látnám. Nagyon érdekes projekt és kár, hogy eltüntet a korábbi feltöltött képek.

Mire vagy kíváncsi?

Röviden: mindenre :) Doboz, kívül belül, hangszórók, még erősítős képek. Melyik évben lett egyébként készen, és mennyi ideig tartott eljutni addig, hogy készen legyen?

Itt elolvashatsz mindent. A képek eltűntek, de majd előkerítem őket.
viewtopic.php?f=28&t=101514

[denesdr]

Igazándiból nem is a számháború az érdekes.
Hanem mit hallasz még ott lent a mélyben.
Van e felbontás,pontos e,vagy csak burnyog valami elhaló hangon összekoszolva a közép és felsőtartományt.
Sok olyan lényegesen kisebb hangfalat hallgattam már mint mondjuk a 150es.
Igaz ez nem nehéz
Mindig megleptek milyen kis öblösek tudnak lenni.
Aztán pár perc alatt rájöttem,hogy a legtöbb csak bőg ott lent meg nyomja a mellkasom de,hogy mi akar lenni az a homályba vész.
Ugye a mennyiség és a minőség itt sem egy és ugyanaz.

Pedig amiket írsz, azok nagyrésze leírható számokkal, pl egy kicsi hangsugárzó mégha mélyre is megy, jó eséllyel nagyobb torzítással (HD, IMD stb) teszi ezt, mint egy nagyobb hangsugárzó nagy membránnal és ez a különbség hallható is. Persze ez csak általánosítás, de hellyel-közzel igaz a legtöbb esetre.

[BLX]

Előbányásztam én is a régi képeket.

Ha vannak még képek és van kedved feltölteni én nagyon szívesen látnám. Nagyon érdekes projekt és kár, hogy eltüntet a korábbi feltöltött képek.

Mire vagy kíváncsi?

Röviden: mindenre :) Doboz, kívül belül, hangszórók, még erősítős képek. Melyik évben lett egyébként készen, és mennyi ideig tartott eljutni addig, hogy készen legyen?

[supravox]

A mostani mérve 17-et tud.

A gyári 150es meg -6dB-n 25öt?
Hát...

Az adatlapi értékek süketszobai átvitelre vonatkoznak, normál lakószobába helyezve a hangsugárzót, a legtöbb esetben a mélysáv egy boostot kap, ezért mélyebbre fog menni az átvitel, mint amit az adatlap sugallna. A 25 Hz simán lehet nálad is olyan 0 dB-en vagy esetleg efölött, nem pedig -6-on. Bár ez azért a konkrét szobától, elhelyezéstől és hallgatási pozíciótól is függ, mint ahogy Vinkler mérésén is látszik bőven eltérés a két oldal között, 25 Hz-nél pl 8dB.

Igazándiból nem is a számháború az érdekes.
Hanem mit hallasz még ott lent a mélyben.
Van e felbontás,pontos e,vagy csak burnyog valami elhaló hangon összekoszolva a közép és felsőtartományt.
Sok olyan lényegesen kisebb hangfalat hallgattam már mint mondjuk a 150es.
Igaz ez nem nehéz
Mindig megleptek milyen kis öblösek tudnak lenni.
Aztán pár perc alatt rájöttem,hogy a legtöbb csak bőg ott lent meg nyomja a mellkasom de,hogy mi akar lenni az a homályba vész.
Ugye a mennyiség és a minőség itt sem egy és ugyanaz.

[Vinkler]

Előbányásztam én is a régi képeket.

Ha vannak még képek és van kedved feltölteni én nagyon szívesen látnám. Nagyon érdekes projekt és kár, hogy eltüntet a korábbi feltöltött képek.

Mire vagy kíváncsi?

[BLX]

Előbányásztam én is a régi képeket.

Ha vannak még képek és van kedved feltölteni én nagyon szívesen látnám. Nagyon érdekes projekt és kár, hogy eltüntet a korábbi feltöltött képek.

[tottyi]

Ejjjj, ez az alsó határfrekvencia.... Önmagában nem sokat jelent (csak Tottyinak ), pláne ha 40Hz alatti az érték. Egy 6.5"-os méllyel is elég mélyre le lehet menni, csak milyen áron? Ez ugye a hangnyomás görbéből nem pontosan fog látszani. Milyen terhelhetőség, milyen torzítás és milyen impulzusválasz mellett, ezekkel együtt érdekes igazán a dolog.
Aztán egy másik kérdés az akusztikai környezetbe illesztés, és a kettő eredője, azaz miként viselkedik az adott sugárzó abban a helyiségben.

Es ha igy van irva? Egyebkent 30Hz alatti ertek erdekel.

Cut-off Frequencies (-6dB, free-standing): 25Hz, 25kHz
Max. Continuous SPL (1 metre): 117dB
Amplifier Output: Bass 200W, Mid 100W, High 50W
Drivers: HF 1″/25mm, Mid 3″/75mm, LF 15″/375mm

[asebestyen]

Ejjjj, ez az alsó határfrekvencia.... Önmagában nem sokat jelent (csak Tottyinak ), pláne ha 40Hz alatti az érték. Egy 6.5"-os méllyel is elég mélyre le lehet menni, csak milyen áron? Ez ugye a hangnyomás görbéből nem pontosan fog látszani. Milyen terhelhetőség, milyen torzítás és milyen impulzusválasz mellett, ezekkel együtt érdekes igazán a dolog.
Aztán egy másik kérdés az akusztikai környezetbe illesztés, és a kettő eredője, azaz miként viselkedik az adott sugárzó abban a helyiségben.

[Vinkler]

A mostani mérve 17-et tud.

A gyári 150es meg -6dB-n 25öt?
Hát...

Az adatlapi értékek süketszobai átvitelre vonatkoznak, normál lakószobába helyezve a hangsugárzót, a legtöbb esetben a mélysáv egy boostot kap, ezért mélyebbre fog menni az átvitel, mint amit az adatlap sugallna. A 25 Hz simán lehet nálad is olyan 0 dB-en vagy esetleg efölött, nem pedig -6-on. Bár ez azért a konkrét szobától, elhelyezéstől és hallgatási pozíciótól is függ, mint ahogy Vinkler mérésén is látszik bőven eltérés a két oldal között, 25 Hz-nél pl 8dB.

Ez a mérés a régi nappaliban történt, az egyik doboz a sarokban volt, ez látszik is a mérésen. A mostani helyen teljesen szimmetrikus az elhelyezés, majd mérünk itt is egyet.

[supravox]

A mostani mérve 17-et tud.

A gyári 150es meg -6dB-n 25öt?
Hát...

Az adatlapi értékek süketszobai átvitelre vonatkoznak, normál lakószobába helyezve a hangsugárzót, a legtöbb esetben a mélysáv egy boostot kap, ezért mélyebbre fog menni az átvitel, mint amit az adatlap sugallna. A 25 Hz simán lehet nálad is olyan 0 dB-en vagy esetleg efölött, nem pedig -6-on. Bár ez azért a konkrét szobától, elhelyezéstől és hallgatási pozíciótól is függ, mint ahogy Vinkler mérésén is látszik bőven eltérés a két oldal között, 25 Hz-nél pl 8dB.

Köszi.
Csodálkoztam volna,hogy egy 30as woofer 2/3ad térfogatban mélyebbre megy mint egy 38as

[denesdr]

20Hz-et? :)

A mostani mérve 17-et tud.

A gyári 150es meg -6dB-n 25öt?
Hát...

Az adatlapi értékek süketszobai átvitelre vonatkoznak, normál lakószobába helyezve a hangsugárzót, a legtöbb esetben a mélysáv egy boostot kap, ezért mélyebbre fog menni az átvitel, mint amit az adatlap sugallna. A 25 Hz simán lehet nálad is olyan 0 dB-en vagy esetleg efölött, nem pedig -6-on. Bár ez azért a konkrét szobától, elhelyezéstől és hallgatási pozíciótól is függ, mint ahogy Vinkler mérésén is látszik bőven eltérés a két oldal között, 25 Hz-nél pl 8dB.

[Vinkler]

20Hz-et? :)

A mostani mérve 17-et tud.

A gyári 150es meg -6dB-n 25öt?
Hát...

Anno a releváns topic-ba betettem a mérést, de egy régi átállásnál eltűnt.
Jogos, rosszul emlékeztem, a 17 Hz, -12dB-n volt.
-6 dB-n 22 Hz.

.

[supravox]

Ha szabad kerdezni akkor mit varsz a nagyobb ATC-tol?

20Hz-et? :)

A mostani mérve 17-et tud.

A gyári 150es meg -6dB-n 25öt?
Hát...

[supravox]

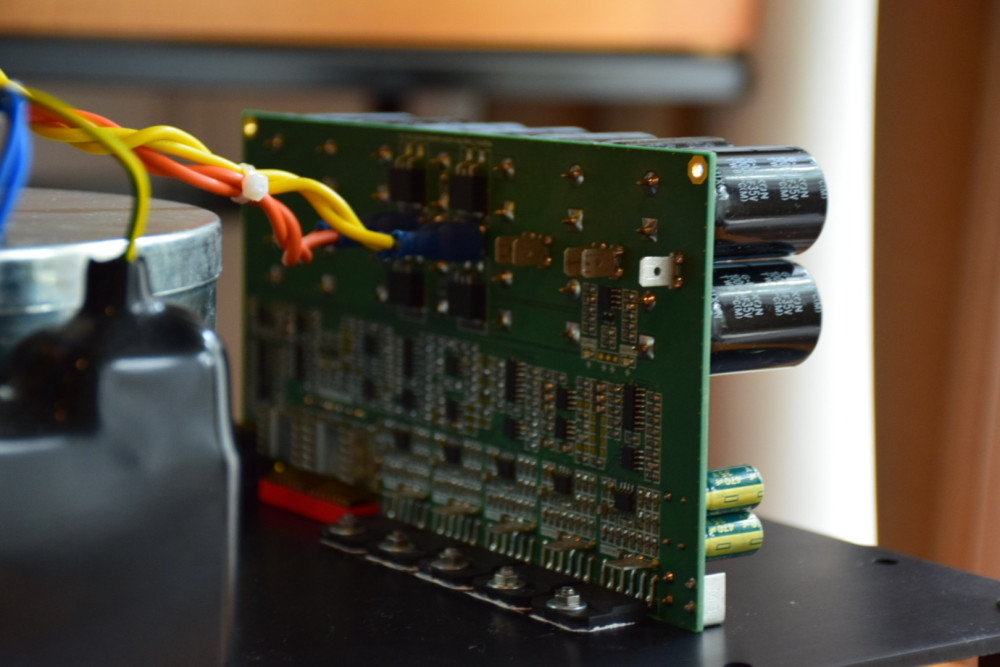

Kibányásztam a végfokot.
Ciki de az egyik oldalon elkezdett bezörögni a valami.
Nem mondom kapta az ívet.
Most meg valószínűleg kap egy kis tömítőszalagot a végfok.
Illetve egy zárt üregben van az elktronika azt is kicsillapítom némi valamivel.
Ötleteket meghallgatok
Amúgy jól néz ki a végfok.
Szimpátikus.
Más fotón meg ölbe venni.

Előbányásztam én is a régi képeket.

En mar rajottem. :) A keped alapjan alulrol vannak nekunk az ATC-be azok a tranzistorok es ha jol szamolom 12 darab. Erre lettem volna kivancsi ugy befenykepezni azon a resen.

Aha.
Ott kb. 1cm rés van.
Biztos értelmes fotókat lehet készíteni.
Esetleg ne csavarozzam szét???

[tottyi]


Kibányásztam a végfokot.
Ciki de az egyik oldalon elkezdett bezörögni a valami.
Nem mondom kapta az ívet.
Most meg valószínűleg kap egy kis tömítőszalagot a végfok.
Illetve egy zárt üregben van az elktronika azt is kicsillapítom némi valamivel.
Ötleteket meghallgatok
Amúgy jól néz ki a végfok.
Szimpátikus.
Más fotón meg ölbe venni.

Előbányásztam én is a régi képeket.

En mar rajottem. :) A keped alapjan alulrol vannak nekunk az ATC-be azok a tranzistorok es ha jol szamolom 12 darab. Erre lettem volna kivancsi ugy befenykepezni azon a resen.

[Vinkler]


Kibányásztam a végfokot.
Ciki de az egyik oldalon elkezdett bezörögni a valami.
Nem mondom kapta az ívet.
Most meg valószínűleg kap egy kis tömítőszalagot a végfok.
Illetve egy zárt üregben van az elktronika azt is kicsillapítom némi valamivel.
Ötleteket meghallgatok
Amúgy jól néz ki a végfok.
Szimpátikus.
Más fotón meg ölbe venni.

Előbányásztam én is a régi képeket.

[Vinkler]

20Hz-et? :)

A mostani mérve 17-et tud.

Akkor a gyarto nem mond igazat? Vagy a teljesen gyari peldanyokat direkt rontjak el 5-6Hz-cel?

Az enyém nem gyári. Más a reflexcső, a belső csillapítás, az elektronika és a kábelezés.

[wittao]

Ha szabad kerdezni akkor mit varsz a nagyobb ATC-tol?

20Hz-et? :)

A mostani mérve 17-et tud.

Akkor a gyarto nem mond igazat? Vagy a teljesen gyari peldanyokat direkt rontjak el 5-6Hz-cel?

[Vinkler]

Ha de most miert?! Milyen jol nez ki.

Akkor vegyél te. Én köszönöm, de ezt nem szeretném a nappaliban nézegetni.

[Vinkler]

Ha szabad kerdezni akkor mit varsz a nagyobb ATC-tol?

Csak a nagyobb mélysugárzó felületre tudok gondolni.

Másra nagyon én sem. Mélyből sosem lehet elég!

[Vinkler]

Én nagyon imádom ezt az ATC-t. Nem nagyon cserélném, max nagyobbra, azon gondolkodom egyébként. Nem vagyok az az ugrálós fajta. Alapjában véve elégedett vagyok a hanggal itthon és, ha veszek valamit, azt tudatosan teszem. Így volt ez a forrással a Parasounddal és a kábelekkel is. Volt lehetőségem itthon tesztelni, nem volt zsákbamacska. Egyébként meg a hangsugin kívül lesz változás, de ahogy körvonalazódik a jövő, elég húzós lesz a lépés. Szóval nem eszik olyan forrón a kását.

Ha szabad kerdezni akkor mit varsz a nagyobb ATC-tol?

20Hz-et? :)

A mostani mérve 17-et tud.
