Cd modifikáció

[tunerman]

A következő CD100 no global NFB-s tuningokhoz vettem egy rakat Siliconix VN10LM V-MOSPOWER FET-et, és úgy látszik ezek jobban kompenzálják a kimeneti 2SK79 V-FET trióda karakterisztikáját. Miután mérő CD-vel az 1 kHz-es torzitás minimumot kikerestem (470-510R beállítása) - meglepődve látom a 0 dB-s szinten mért 0,05% THD-t
Ez gyakorlatilag a gyári opampos THD specifikáció beállítása no global NFB-s áramkörrel!
Szerény véleményem szerint ez az elért eredmény megmutatta mekkora új távlatok vannak a no global NFB-s megoldásokban...

[tunerman]

A Philips CD100 trial run lejátszóm mindkét csatornája megkapta a no global NFB mod -ját, az I/V converter és a kimeneti szűrő is.

Link: viewtopic.php?f=28&t=20835

Méréseket is végeztem, a gyári NE5532 opampos NFB verzió 1kHz/0dB/0,08% THD-t produkált a teszt CD-ről, míg a no global NFB-s 0,1%-ot adott. A korábbi mérések alapján kb. 0,06% a converter, míg 0,04% a kimeneti szűrő THD értéke.
Továbbá megmértem a kimeneti V-FET/V-MOSPOWER FET fokozat dinamikus kimeneti impedanciájàt, ami azt jelenti, hogy egy hanggenerátor 1v PP feszültségét egy 1k-os ellenálláson keresztül vittem a kimenetre. A kimeneti ponton a következő értékeket mértem:
- 20Hz/100mv PP
- 1kHz/50mv PP
- 20 kHz 100mv PP
TJ.

[Tctronic]

Elkészült egy harmadik darab “legjobb” CD futómű. Ez most megtartotta az analóg kimeneteit is. Philips CD 304 mk2.

048DE96A-DB73-480B-86CE-C2E22FD01DCF.jpegB2619F02-EDBA-4076-9C9A-96E75CE0A51D.jpeg826D7ADF-18C6-44C5-B9EA-967B29DE4AB7.jpeg6F9277BF-28E1-4EFB-B759-62A01BF3C819.jpeg19790C16-AD9B-476B-A555-102A7ADDBFFB.jpeg0B8AB078-42ED-4054-97D8-03AA73213E6C.jpeg

Jelentem hozzám került. Futóműnek használom, és soha nem gondoltam volna mekkora javulást lehet elérni egy jó tuninggal még pusztán futómű esetében is. Minden paramétere óriásit javult. Nagyon-nagyon tetszik, egyszerűen nem tudok belekötni egy hét után sem..... A CD lemezeimet újrahallgatom és fülig ér a szám

Köszi Süti!

[prando]

Elkészült egy harmadik darab “legjobb” CD futómű. Ez most megtartotta az analóg kimeneteit is. Philips CD 304 mk2.

048DE96A-DB73-480B-86CE-C2E22FD01DCF.jpegB2619F02-EDBA-4076-9C9A-96E75CE0A51D.jpeg826D7ADF-18C6-44C5-B9EA-967B29DE4AB7.jpeg6F9277BF-28E1-4EFB-B759-62A01BF3C819.jpeg19790C16-AD9B-476B-A555-102A7ADDBFFB.jpeg0B8AB078-42ED-4054-97D8-03AA73213E6C.jpeg

Nálam is átépült a gép, hozzád hasonló hozzáértő csinálta, elégedett vagyok vele, csak keresem a helyét, mert a hokedlin ahova próbára került szebben szól, mint az eddigi helyén.

[sutemenyx]

Elkészült egy harmadik darab “legjobb” CD futómű. Ez most megtartotta az analóg kimeneteit is. Philips CD 304 mk2.







[sutemenyx]

Rotel RCD-855 futóművesítés. 1db BlackGate azért maradt benne:

[tunerman]

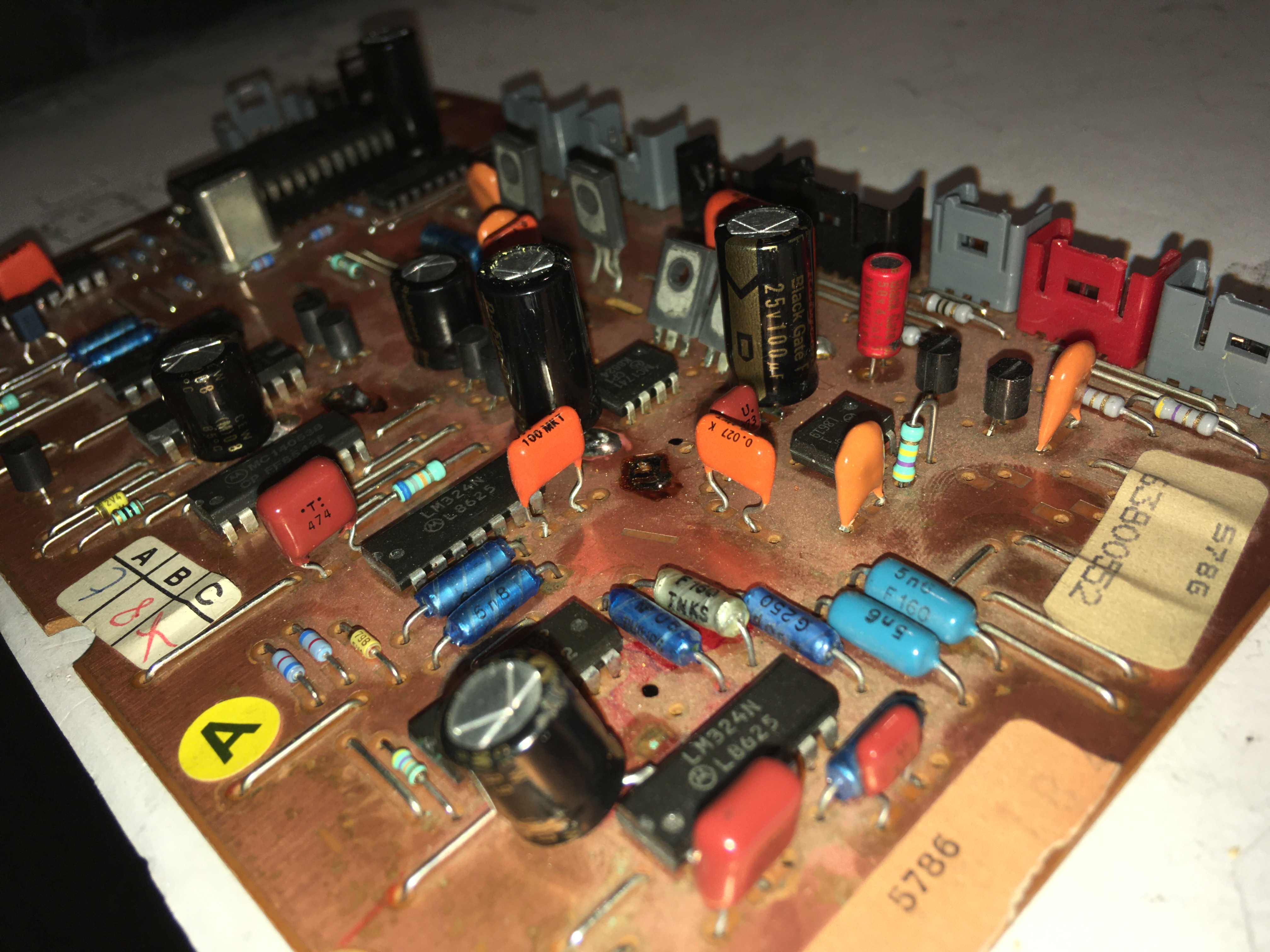

Egy Philips CD100 trial run lejátszó No: 1 számú DAC panelja is megkapta a full Black Gate recap + V-FET modifikációt. A BG kondenzátorokat eladó kereskedő küldött ajándékba egy szuper öntapadós matricát is
TJ.

[tunerman]

Elkészült a Philips CD100 high end V-FET-es modifikációja, Audio Note Niobium 1 wattos ellenállásokkal.
TJ.

[tunerman]

A CD100 hangfrekvenciás kimenetére szerkesztett bootstrap buffert tovább finomítottam, egy nagyobb meredekségű (forward transconductance) E111 JFET-re cseréltem a BF246B-t. A hangzásbeli javulás mellett, a tesztlemezről kimérhetően csökkent a bootsrap buffer bemeneti/kimeneti jelek közötti különbsége is
TJ

[tunerman]

A Philips CD100 laser preamplifier kimenetére beépített LH0033CG bootstrap buffer hatása a hangzásra igen meggyőző volt, ezért az eddigi komplementer followert is lecseréltem a hangfrekvenciás kimeneten.
A korábbi modifikációs lépésekről infó itt:

https://audiodiyers.hu/viewtopic.php?f= ... &start=150

A kimenetre egy JFET áramgenerátoros BJT followert tettem be, amelyik ugyanolyan BF246B utánhúzást kapott mint a korábbi modban az LH0033CG bemenetén lévő JFET
Ez a passzív follower a méréseim szerint a bejővő jel 99,9%-át továbbítja a kimenetre (10k).
TJ.

[ViXi78]

Kallódott itt egy Thomson LF353H és így egymagában nagyon mást úgysem tudok vele kezdeni ezért beépítettem egy CD304 fejhallgató kimenetéhez. Egy kis méricskélés, bele próbálás után máris forrasztottam. Most már vígan zenél Nichicon FW kondik társaságában, mivel ami itthon van abból csak ilyen fért bele. Bárcsak tudtam volna jobbat beletenni. A TDA-k után is LF353H-k vannak csak azok National Semiconductor márkájúak.




[sutemenyx]

Megtörtént a tápok földelésének csillagpontosítása is némi ezüst felhasználásával:



[sutemenyx]

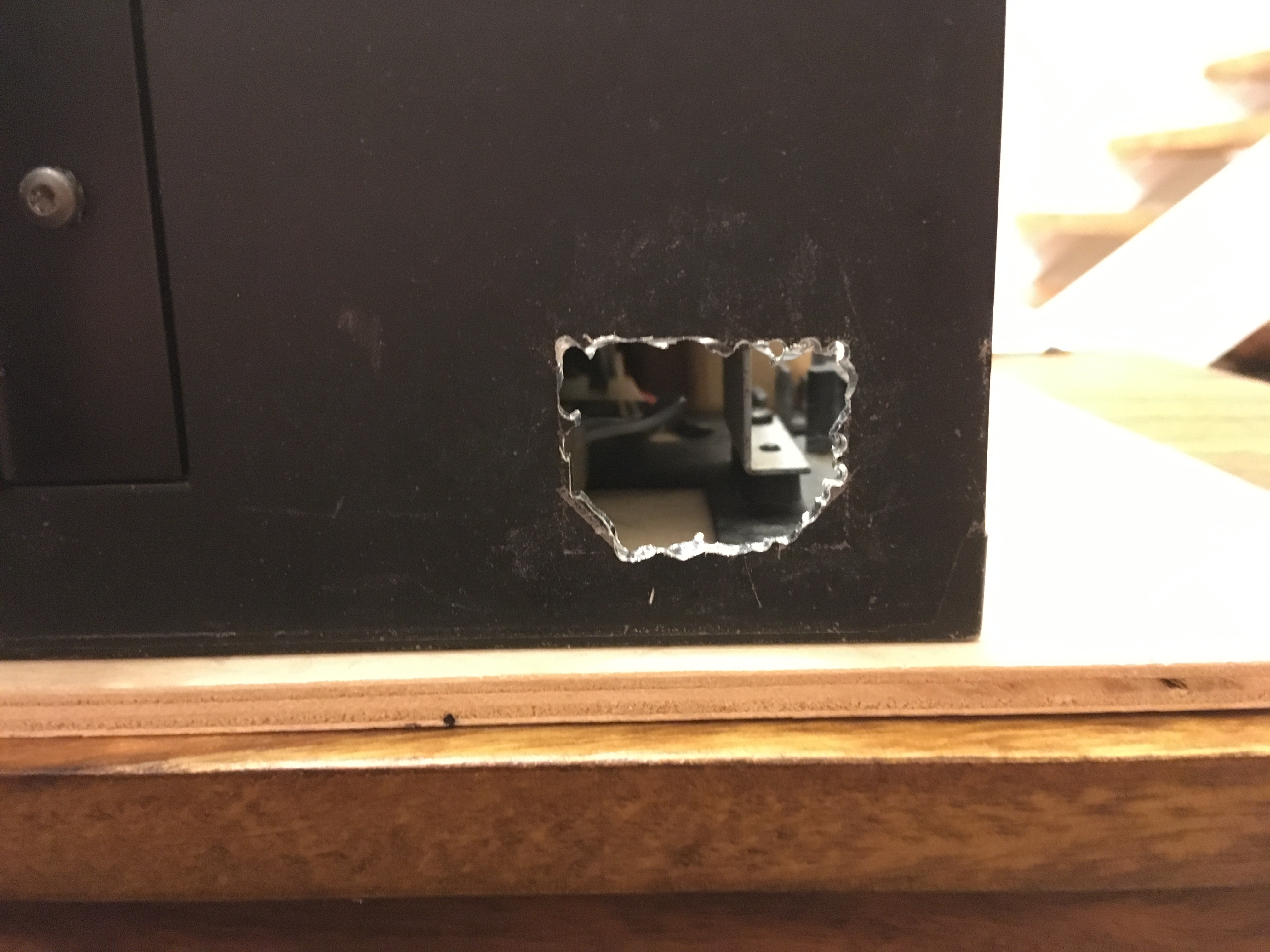

Közben dolgoztam picit ezen is. Lerontottam valamelyest a betáp színvonalát egy régi ezüstözött iec aljzattal. Ezt azért tettem, hogy viszont a vezeték színvonalát akár jelentősen is lehessen emelni. Belülre Neotech SOCT-14 került, és jelenleg kívül is hasonló van beledugva. Összességében nagyonsokkal jobb lett. Az eredeti vezeték sem rossz, jó zenei hangú. Ettől viszont jelentősen ki is nyílik a hangja. Az aljzat helyét nem volt egyszerű kibarbárkodni, mert -főleg az öntvényház alja- baromi vastag. Ráadásul jó puha, a tűreszelő 2 húzás után eltömődik csak:





[sutemenyx]

Egy finom Philips CD 304 futóművé alakítása:

[sutemenyx]

Sziasztok
Cserélt már valaki cdm 0- ban lézer diódát? Ha igen akkor hogyan? Kivitelezhető egyáltalán?
Köszönöm

Szerintem keresd meg a Takács Jenő - tunerman-t.

[Ruben]

Sziasztok
Cserélt már valaki cdm 0- ban lézer diódát? Ha igen akkor hogyan? Kivitelezhető egyáltalán?
Köszönöm

[harcsapapa]

Denon csövesítés?
DCD1420

[frankie]

Szia Gruppensax.

Talán próbáld meg felvenni a kapcsolatot, Tunerman, és vagy Dys-cus fórumtársakkal. Hátha tudnak segíteni.....

[gruppensax]

Sziasztok, ki vállal - kit tudtok ajánladi - CD lejátszó csövesítésre? -TDA1549T DAC-cal szerelt... Köszi

[hukkle]

Ebben a témában érdeklődök számára valószínűleg ismert lehet (tőlük elnézést). Ámde másoknak meg lehet, hogy újdonság  lesz. (több részes a cikksorozat)

http://audiolife.blog.hu/2013/03/24/tda ... xt_episode

[Pedo]


A MECHANIKAI RÉSZE REZGÉS CSILLAPÍTÓT.
MUSE, RUBYCON KONDIK.

-HA VALAKI BÜTYKÖLT MÁR ILYEN LEJÁTSZÓT SZÍVESEN VENNÉK NÉHÁNY JÓ BE VÁLT TANÁCSOT.

[Pedo]

Igazad van 618 össze kevertem a két lejátszó képeit.

[Glider]

Szerintem ez nem 614.

[Pedo]

Ma került meg hallgatásra a PHILIPS 614
EDDIG SZKEPTIKUS VOLTAM A RÉGI LEJÁTSZÓKKAL SZEMBEN, DE MOST MÁR KEZDEM MEGÉRTENI AZOKAT A HI-FIS TÁRSAKAT AKIK EDDIG EL PECÁZTÁK ELŐLEM A PHILIPS JÁTÉKOSOKAT.!
MIKOR LE VETTEM A LEJÁTSZÓ TETEJÉT CSAK PISLOGTAM, EZ IGEN, EZT JÓL ÖSSZE RAKTÁK, FINOMAN NYÍLÓ TÁLCA, NORMÁLIS ALKATRÉSZEK.
MÉG EMLÉKEIMBEN MEG VAN CAMBRIDGE AUDIO CD HANGJA, DE SZERINTEM EL FOGOM FELEJTENI...

EGY PÁR KÉP A BEL VILÁGRÓL.









ALIG VÁROM HOGY LEGYEN IDŐM MAJD KI PISZKÁLNI A JRC OPÁT, ELŐSZÖR KAPNI FOG EGY DIP8 FOGLALATOT HOGY LEHESSEN CSERÉLGETNI A MŰVELETI ERŐSÍTŐT, DE SZERETNÉM V/I KONVERTERREL KI VÁLTANI, VAGY KAPNI FOG EGY E88CC VAGY ECC82 MÉG NEM TUDÓM, DE SZERINTEM ÉRDEMES LESZ MEG CSINÁLNI.


[kaboca36]

Ettől függetlenül én is tapasztaltam a különböző különböző tápegység-változatok hatását a hangminőségre, csak a hatásmechanizmusok nem teljesen tiszták a számomra ebben a témakörben.

Szerintem a két zajszint közt van különbség,akár megtudom magyarázni akár nem.



https://drive.google.com/file/d/0B1ex7K ... sp=sharing

http://sound.westhost.com/project15.htm

http://www.acoustica.org.uk/t/3pin_reg_notes2.html

http://www.analogzoo.com/2014/06/taming ... egulators/
