Szétszerelt hangsugárzókról készült képek

[feket663]

Egy JBL 250 Ti Jubilee hangdobozka landolt nálam, és, mint mindent, amit megvásárolok (ha nem garanciális) szét szoktam szedni, hogy bele kukkantsak, hogy "mi hajcsa...". Nem mondom azt, hogy hűde high end kondérokkal van tele, de arra legalább ügyeltek, hogy minden elkót egy kis értékű fólia kondival patkoltak meg, mellé érdekességképpen egy 9 voltos elemmel feszítik elő az elkókat. Nem tudom miféle emberé lehetett, de elem nem volt benne, a peremek totál lerohadva a mélyhangszóróról, viszont nem is volt birizgálva egyáltalán. A nagyobbik keresztváltó panel két oldalas (az a mélyközép, közép és magassugárzóé, a kisebbik pedig a 14 inches LE14H-1 típusú mélyet vágja), a sok kondi inkább ott található, a kapcsolási rajzon összesen vagy 38 darabot számoltam meg oldalanként. A mélysugárzó képén a perem még csak próbaképpen van benn, nincs beragasztva, csak a méreteket ellenőriztem.

mélyközép 1.jpg (132.6 KiB) Megtekintve 131 alkalommal

magas közeli.jpg (101.43 KiB) Megtekintve 131 alkalommal

közép 1.jpg (106.49 KiB) Megtekintve 131 alkalommal

[banugezu]

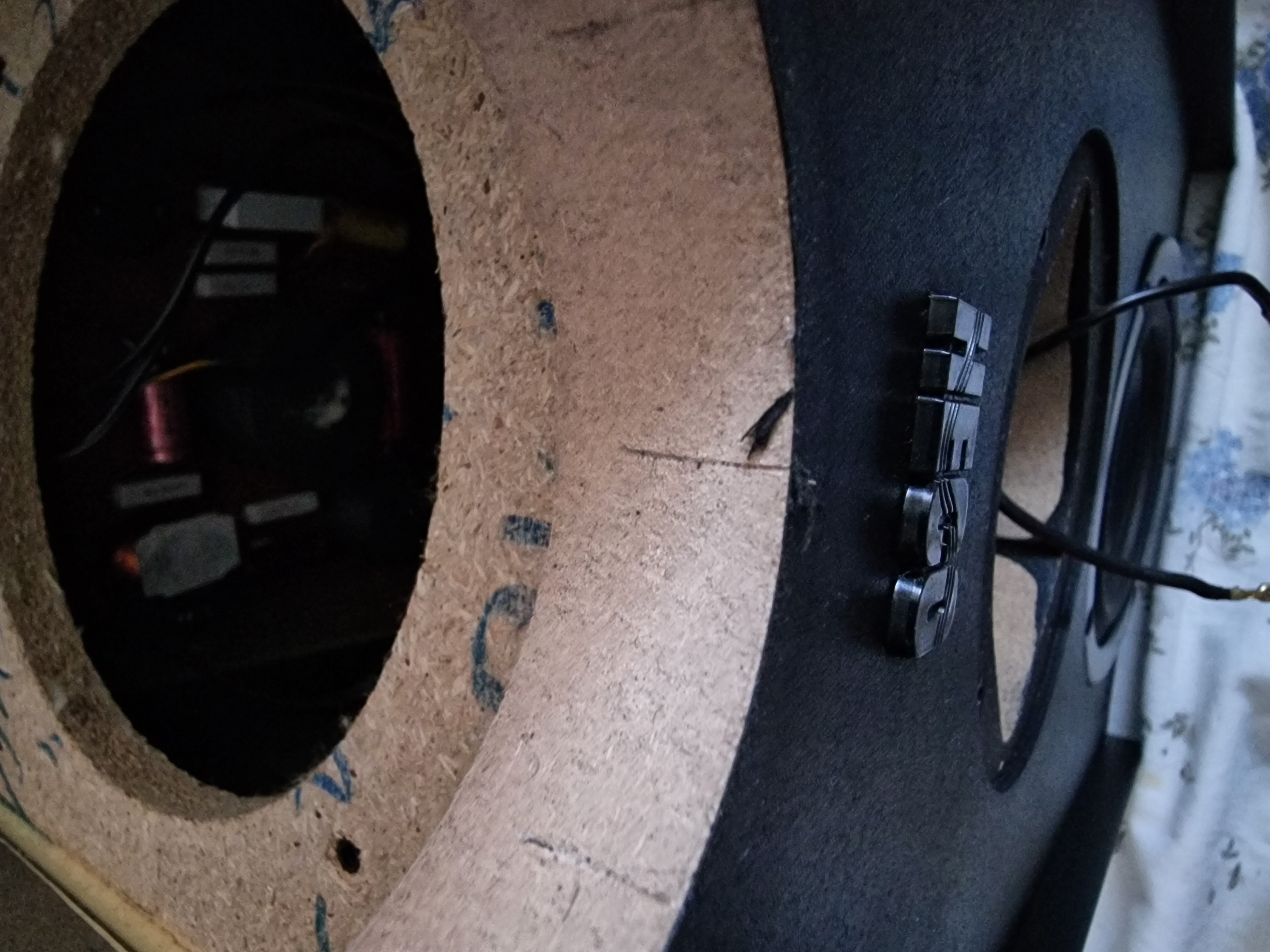

... Ha már kisdobozok - nagy meglepetések:
Tegnap éjjel ravettem magamat egy kis 'atalakitasra' (belső akusztikai anyag csere)
egy HECO ALEVA 200-as kis gyöngyszemmel kapcsolatban...
Nem kommentálom....MINŐSÉG bagoert...
....azóta ezt hallgatom
(a nagyok egy ideig kispadon)

[zoli73]

Szép estét mindenkinek!

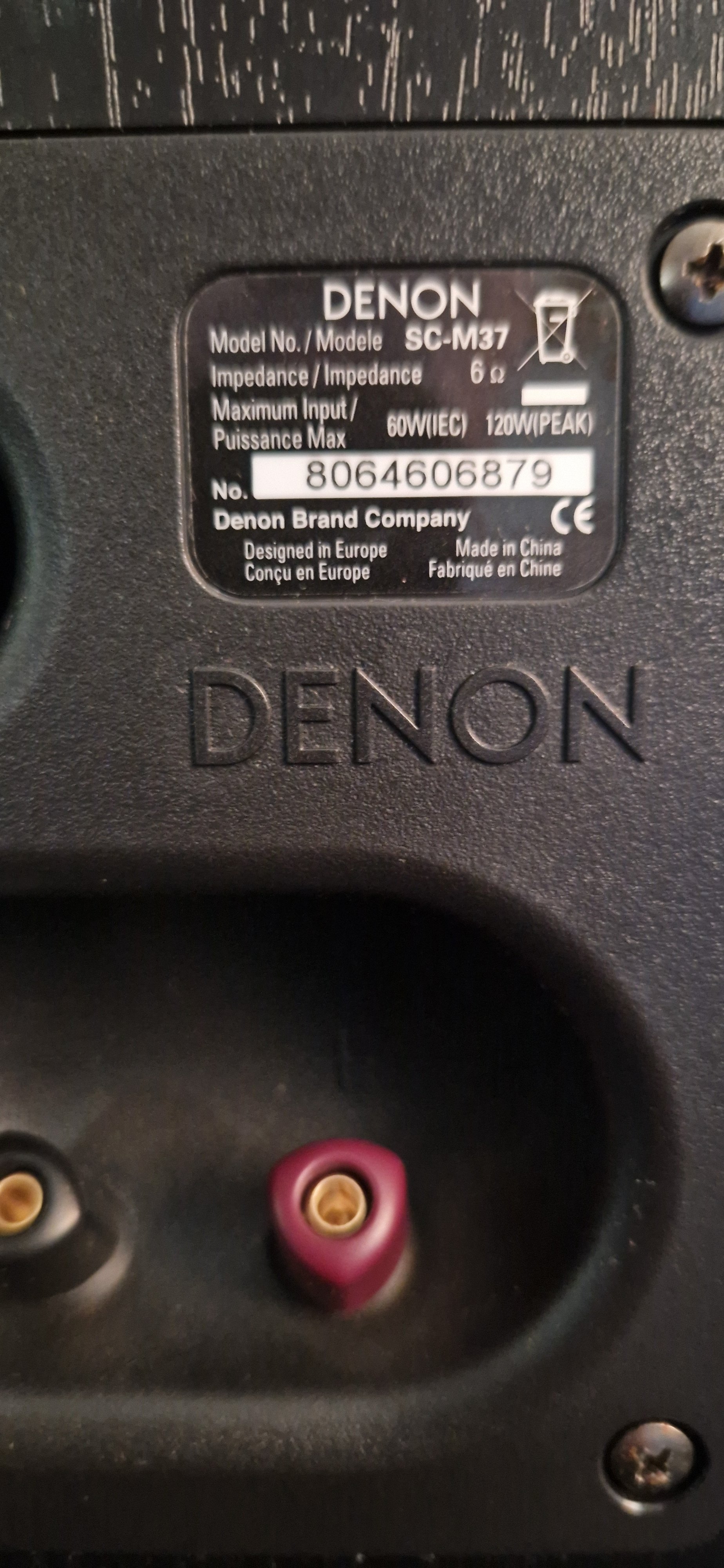

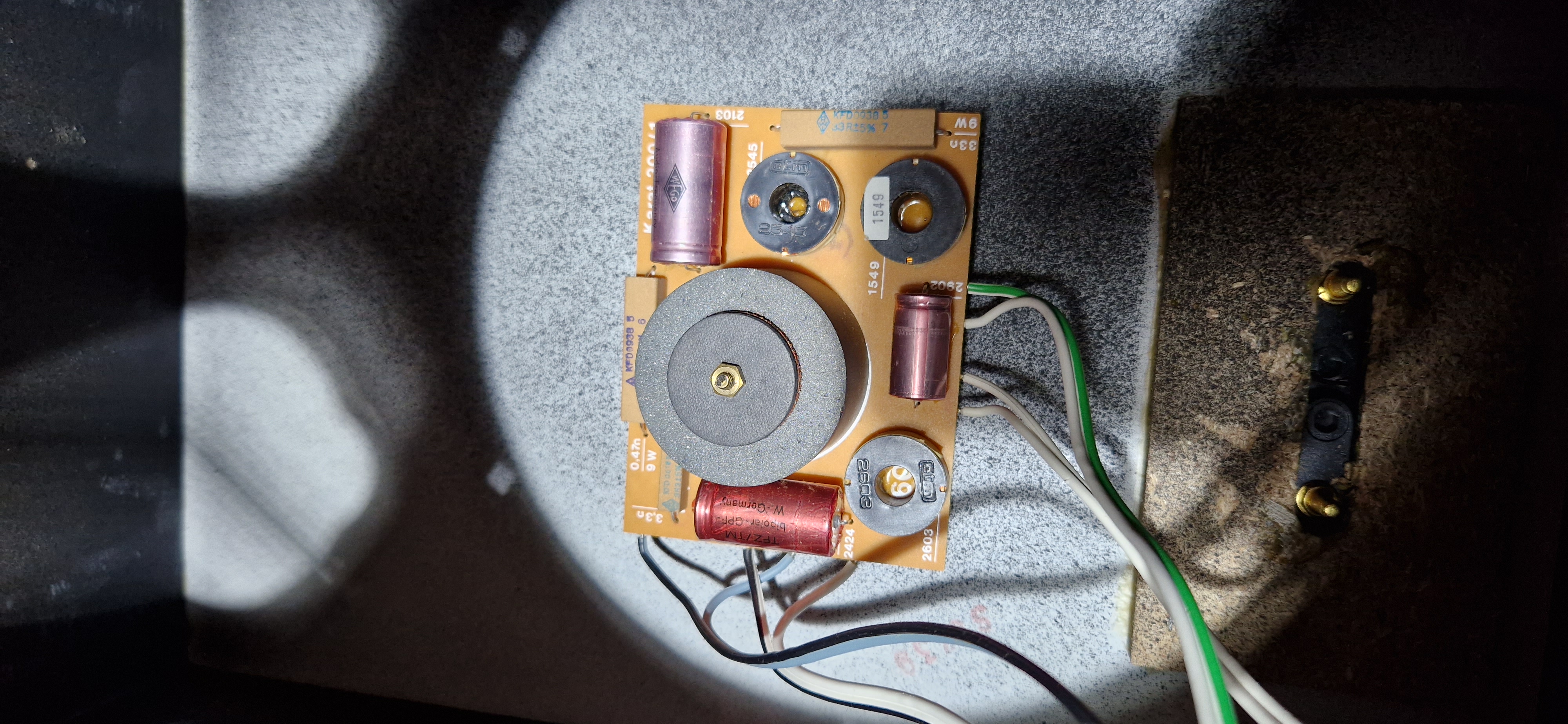

Birtokomba került egy Denon RCD-M37 "minihifi", az SC-M37 típusú hangsugárzóival.
Mivel meglepően jó hangot produkál, teljesen dobozhang mentes, ami az ilyen eszközöknél nem feltétlen általános, így kicsit közelebbről is szemügyrevettem a hangsugárzókat, és azt kell mondjam, hogy igen korrek kivitelűek. A doboz súlya már selytette, hogy nem egy elspórolt vacak, 18mm-es MDF-ből készült, belső merevítéssel, ami egyben a ményközép sugárzót is támasztja. A mélysugárzót mind a 6 csavar rögzíti, egyik sem imitáció. Jutott a hátlapra rendes, aranyozott, szorítós banánaljazat, a hangváltó alkatrészei, annak kiviteli minősége, a belső kábelei is igen tisztességesek, még a sokszázezres kategóriájú hangsugárzókban sem találunk jobbakat.
Ha valahol szembejön egy ilyen készülék, vagy csak a hangdobozai, érdemes tenni vele egy próbát, ha másnem játszani vele egy kicsit, kellemes meglepetést okozhat.
Holnap kipróbálom a nagyrendszerben is.
Néhány kép a hangsugárzóról.:

[zoli73]

Csak hogy legyen itt ilyen is.

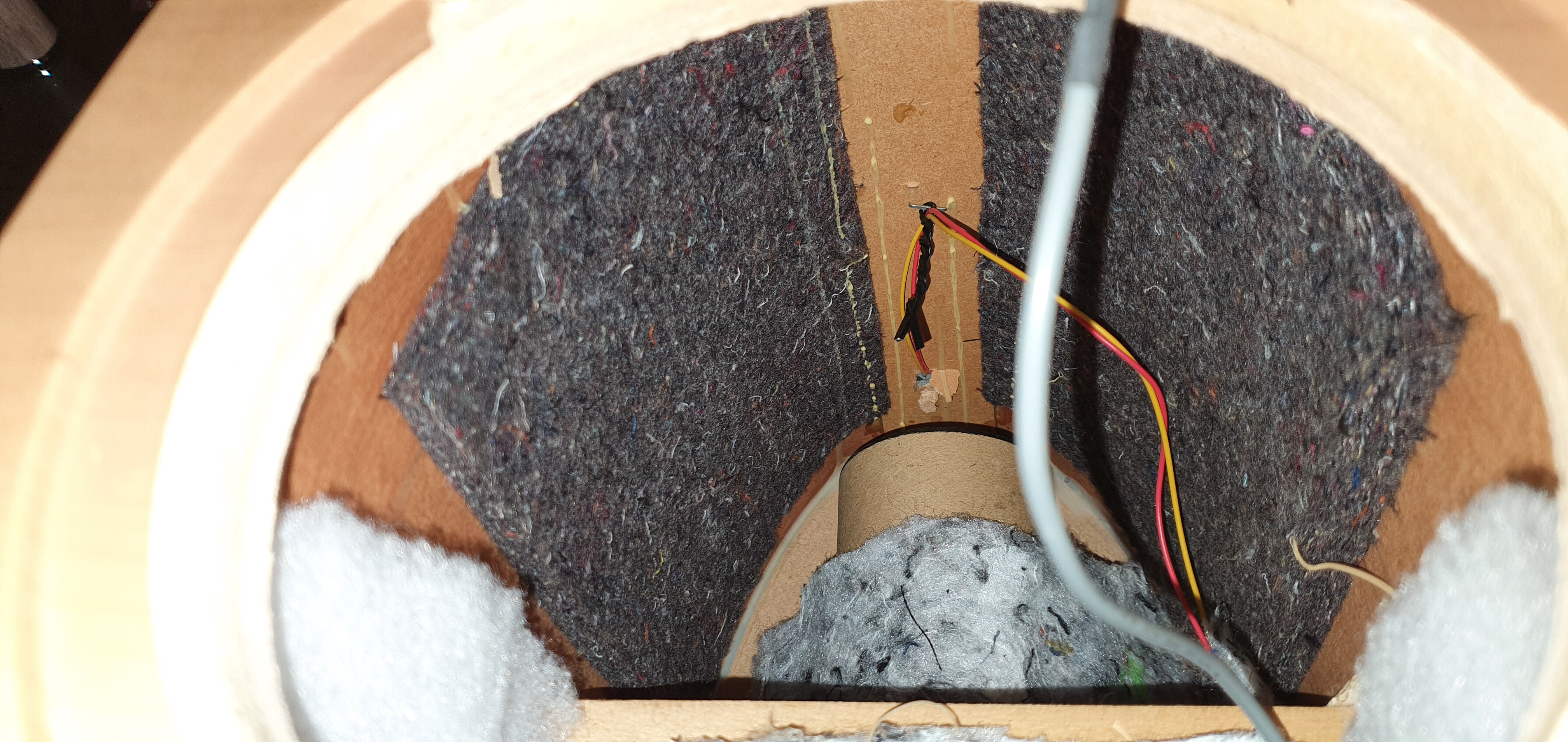

JBL Ti 5000.
Elég tisztességes, masszív megépítés, belső merevítésekkel, és rendes falvastagsággal. Az előlap 35mm, a többi 35mm, a két középsugárzót 1-1 15cm átmérőjű, 15mm falvatagságú papír cső választja el a doboz belsejétől, amik a hátsó falig mennek, amihez ragasztva vannak. Ezek további merevítésre is szolgálnak. Belül mindkettőben szintetikus tömőanyag, kívül valamilyen filc szerű bevonat. A kábelek bevezetésénél, valamilyen ragacsos gyúrmával tömítve.
A reflexcső ugyanilyen papír csőből van, 10mm-es falvastagsággal, és 90mm átmérővel. A mély és középsugárzók egyaránt öntvénykosarasak, a kabinetbe metrikus menetű csavarok rögzítik, ahogy a hangváltó/csatlakozó terminál lapját is.
A hangváltó egy igencsak összetett darab, ennek ellenére( vagy éppen ennek köszönhetően) elég könnyen hajtható hangsugárzó, Fapaci mérései alapján igen egyenletes frekvenciamenettel. Talán ez azért is van igy, mert ebben már a javított/továbbfejlesztett, "G" hangváltó van.
De lássuk a képeket.

Igen, az utolsó képen a már majdnem teljesen kész, "feljavított" váltó látható.
Ez a hangsugárzó, a hangszórókészlete megérdemli a törődést, meghálálja.

[zoli73]

Valaha volt nekem is ilyen dobozpárom, az NZC 420 erősítős lemezjátszóm tartozékai voltak.
Természetesen én is szétszedtem őket, mert hajtott a kíváncsiság. A buborékfólia töltés nekem meglepő, az enyémekben szürke vatelint találtam.
A magassugárzó ferde kerete ha jól tudom, a sugárzási szög idealizálására szolgál, bár kicsit megmosolyogtató ez a törekvés, egy ilyen primitív produktumnál.
Én a hangváltó alkatrészeit is kimértem, a tekercseket nem volt mihez hasonlítani, mert feliratozás nincs, viszont a kondenzátorok mért értékei, köszönő viszonyban sincsenek a feliratokkal. Nem tudom milyen tűrésűek, de jelentős eltéréseket mértem, pluszban és minuszban egyaránt. Bár ez a kor számlájára is írható talán.
Azt mondom, ha valaki szeret ilyesmivel kütyüzni, érdemes lehet némi fejlesztést belevinni.
Tömítés a hangszórók alá, tisztességes hangelnyelő anyag bele, jobb minőségű alkatrészek a hangváltóba, esetleg a belső kábelezés cseréje és csatlakozók a hátlapba. Apropó hátlap, sajnos ez eléggé rezonál, így ezzel is érdemes kezdeni valamit, 1-2 plusz merevítő bordát beragsztani, esetleg bitumenlap.
Ár/érték arányban azért elég tisztességes hangot ki lehet belőle hozni.
Jó szórakozást a játékos kedvűeknek!

[lacy]

Na ma gondoltam megnézem a Tesla NZC akármilyen lemezjátszóhoz tartozó két hangfalat. Már az is érdekes, hogy a magasak egy ferde műanyag talapzaton vannak némileg döntve az előlap síkjához képest, baromira nem látom át micélból.
na ki is szedtem mit is látni, hát igen érdekes megoldások.
Kezdve, hogy kb nulla a tömítőanyag a magas hangszóró alatt.
A mélynél valami nagyon vékony szivacs van, az effektív hasznáról annál se vagyok meggyőzve.
Viszont ami a belsejében van az egy tanulmány. Ami először a szemébe ötlik a bontogatónak, az a nem mindennapi hangelnyelő.
Ezt a pufis zacsit eddig a külsején a dolgoknak mint csomagolóanyag szoktam találni, de hogy belül mint hang elnyelő??
monnyuk ehhez mérten volt is elég szar a hangja, kicsit nagyobb hangerőnél puffogott, meg torzított is.

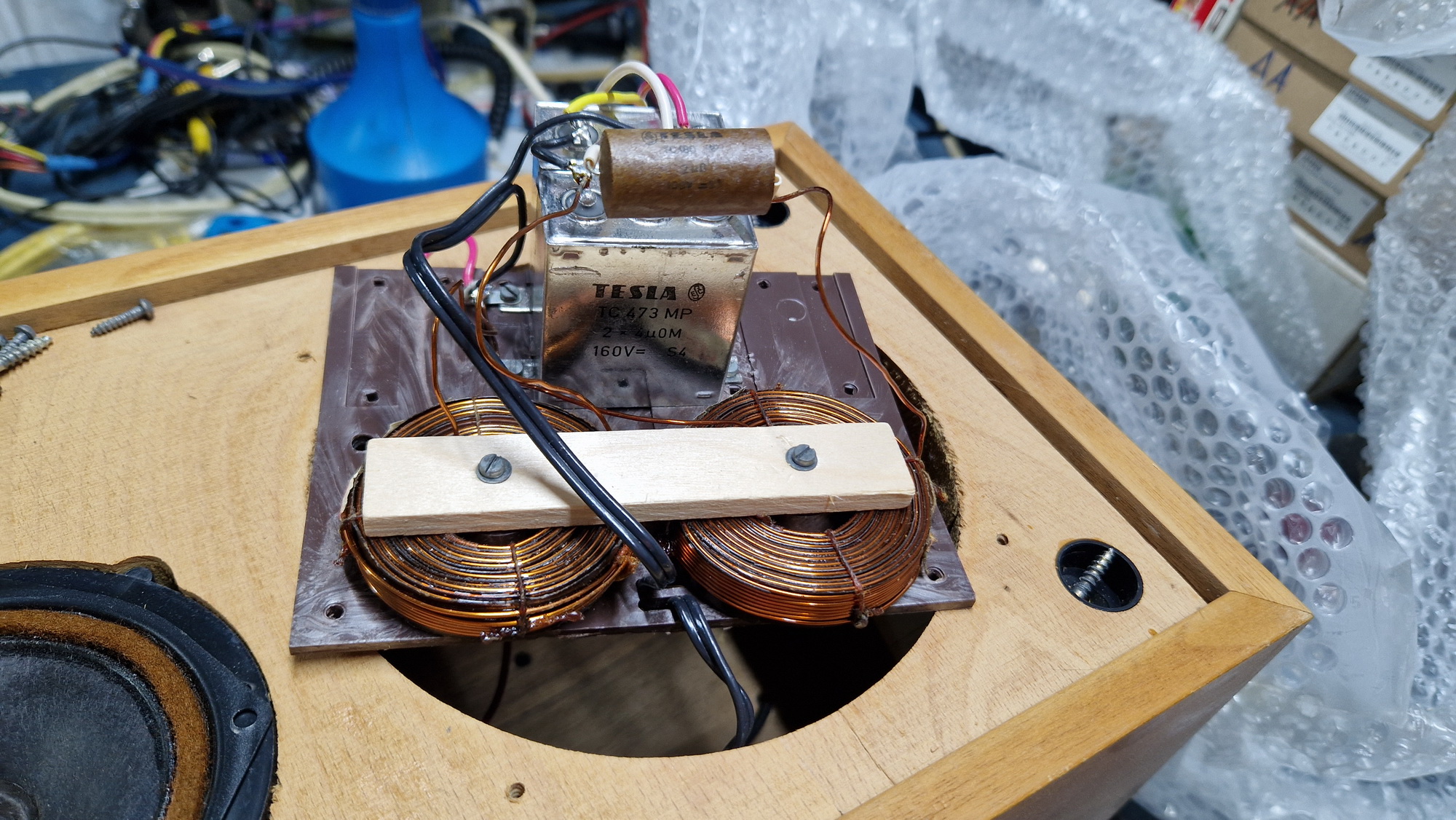

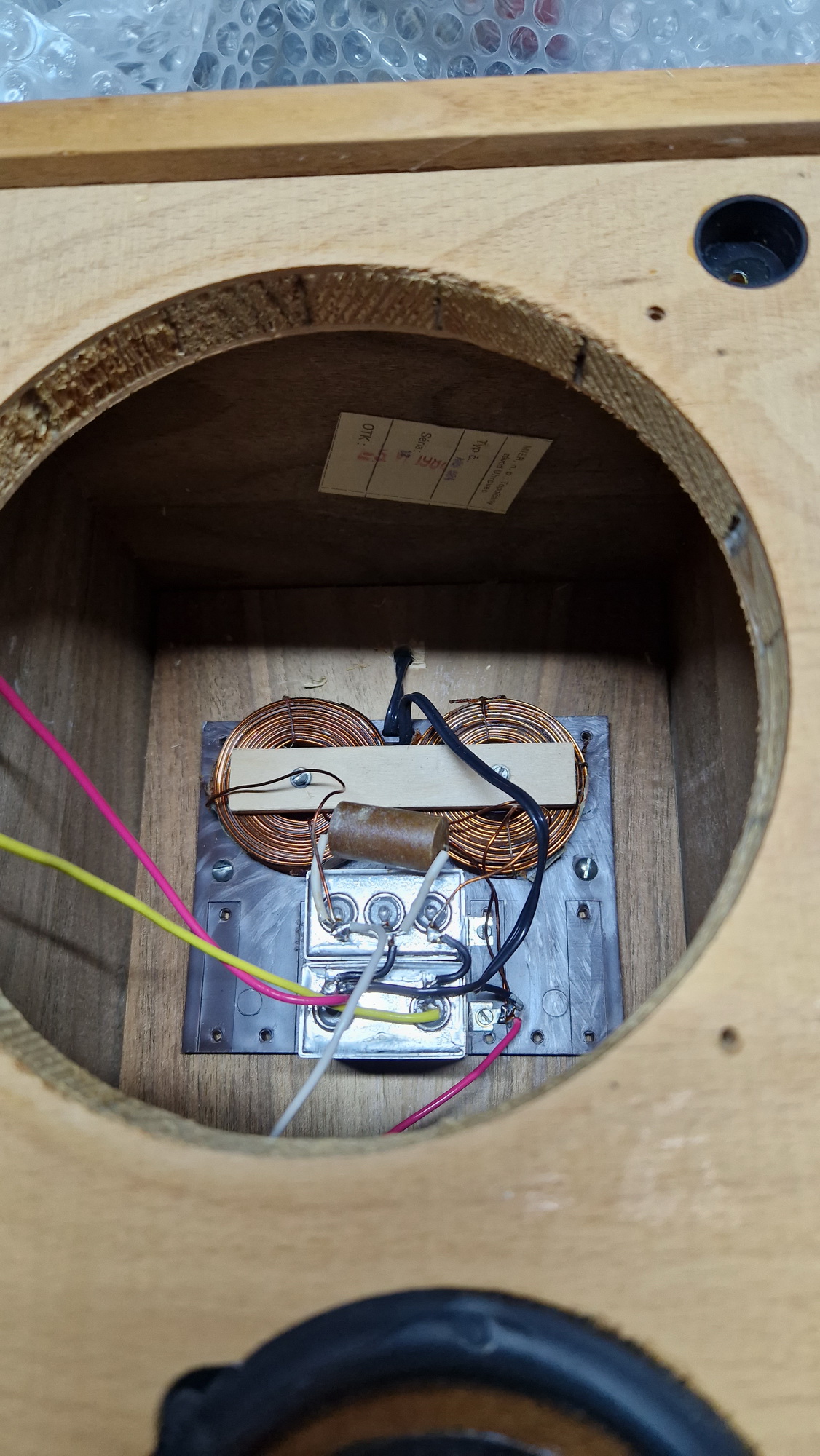

Viszont a hangváltója egy elég komoly darab, ilyet se láttam még külön érdekes az egy házacskában tartózkodó 2x4 mikrós kondi
teszek majd egy próbát, van itthon belevaló hangelnyelő meg némi gumigyurma a hangszórók alá tömíteni. osztaszt meghalljuk hogy mi lett és majd be is számolok róla.

[zoli73]

Canton Karat 200, ha még nem lett volna.
A mélysugárzó öntvénykosaras, a közép és magassugárzók előlapja szintén alumínium. A hangváltó és a belső kábelezés eléggé középszerű, ebben van tartalék, állítólag érdemes "reszelgetni".
Amúgy elég tisztességes megépítés, pedig a 80' évek közepéről beszélünk. Vagy talán éppen ezért...

[banugezu]

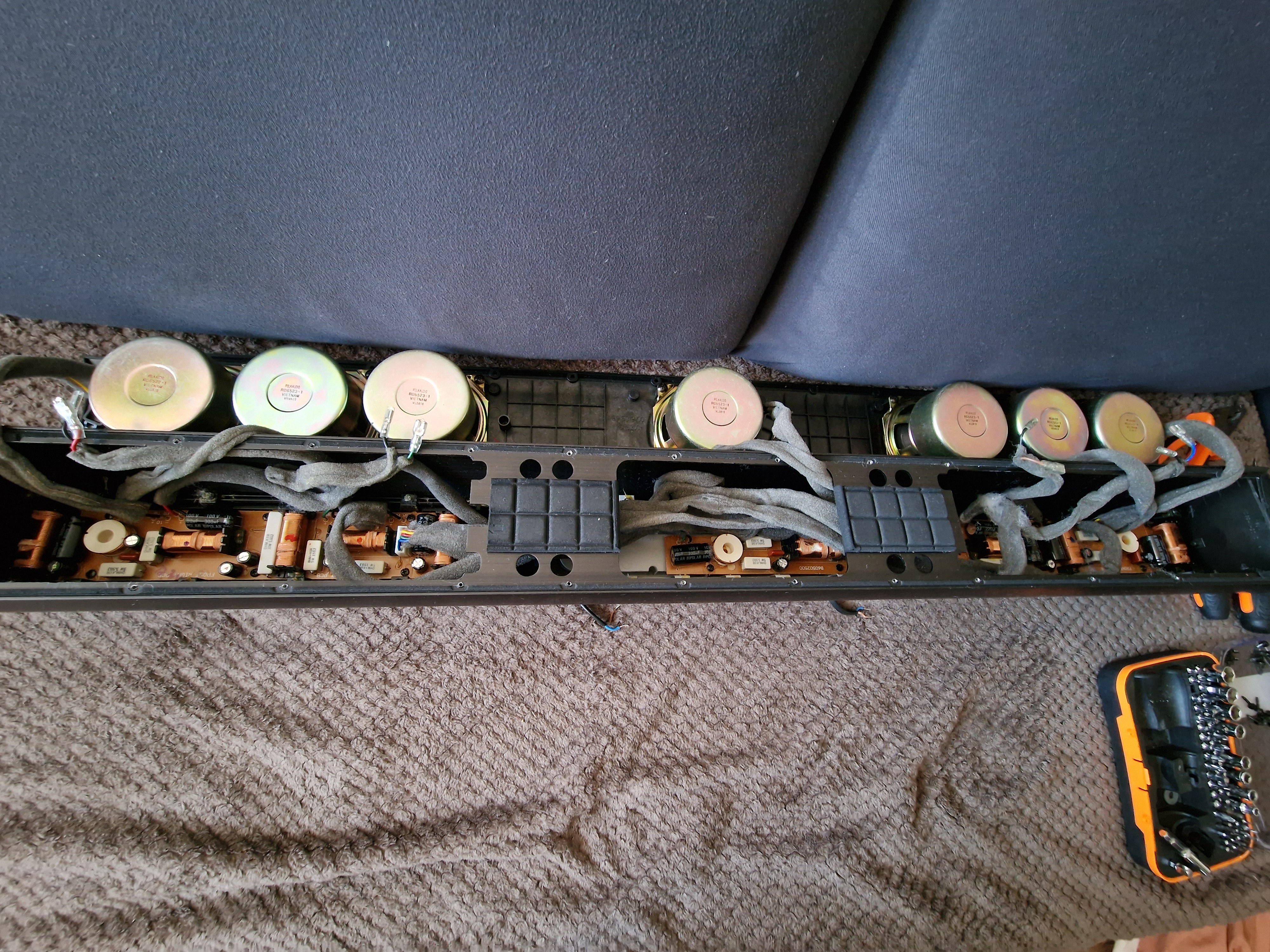

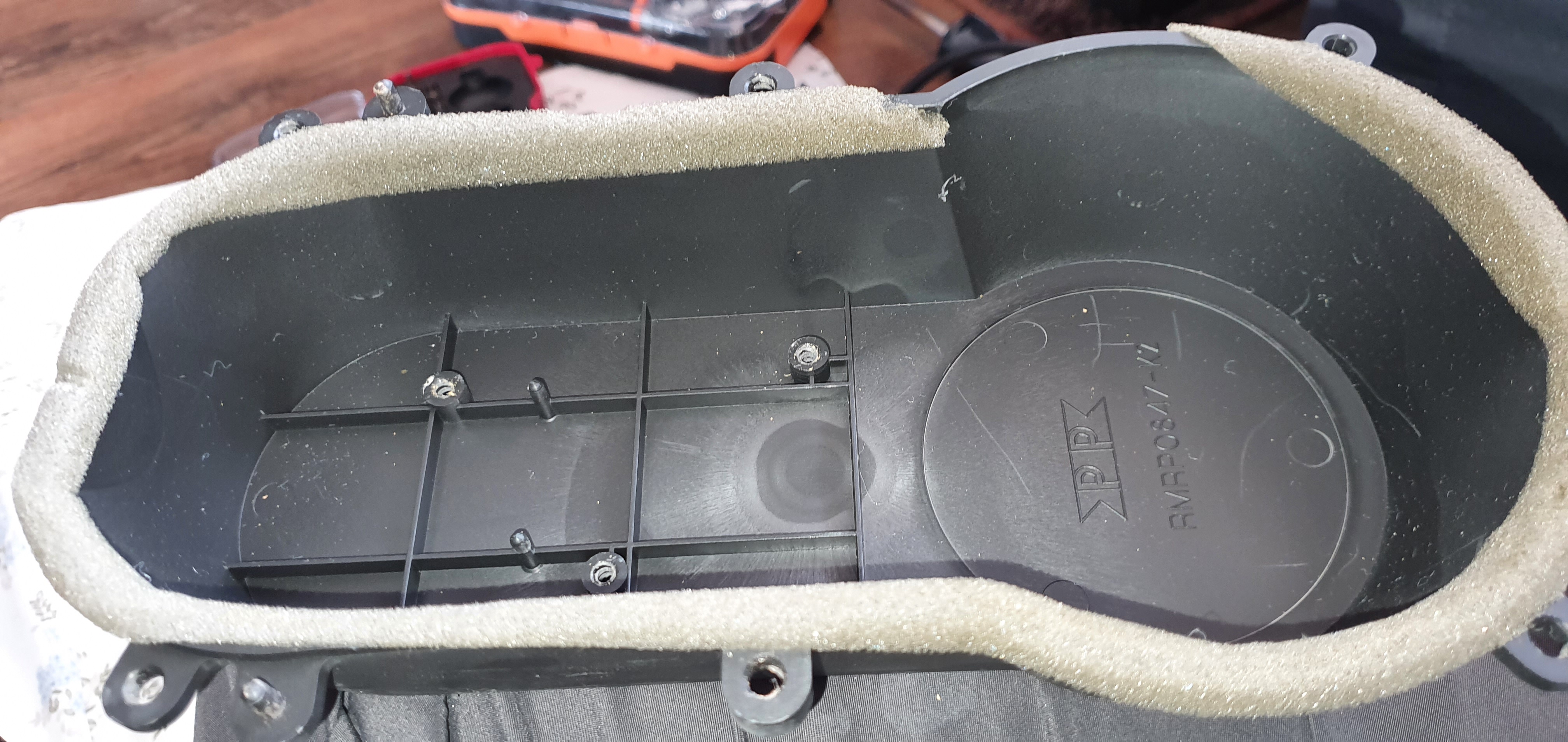

... a Polk Audio eddig is szimpatikus volt számomra.
Ezzel a surroundBar-ral viszont végérvényesen beloptak magukat a szívembe.
Mind a hangzás, mind az osszeszereles minősége/precizsege miatt

Csak az érdekesség miatt:

[banugezu]

+2

[banugezu]

Heco Ascada 2
... valami hiányzott - talan az egysegesseg, a mély pontossaga és teste ezért bontottam és alakitottam.
Igy - az átalakítás után - megtelt élettel és zenével a páros. (Életem legjobb vétele lett így)

[-CB-]

Utópia hangváltó a kis 8 mm2-es rezekkel.

[eclipse006]

Sziasztok!

Hoztam nektek egy viszonylag ritkaságszámba menő hangsugárzó párt.
Audio Event 4.1 a típus. Ha jól tudom Németországban készültek, viszont az Onkyo almárkája volt.

Igazi minőségi darab, de ezt a képek is alátámasztják. Öntvénykosaras mély-közép. A magassugárzó mágnese tekintélyes, fém az előlapja. A dobozok vastag fa lapokból állnak, belül merevítéssel és vatelinnel. Menetes betétek az előlapban, amik fogadják a hangszórók csavarjait. A keresztváltók sugárzónként külön vannak, Akár bonthatóak és bi-kábelezhetőek.

A szétszedés oka egyébként, hogy rendeltem minőségibb kondenzátorokat, amik idő közben beszerelésre is kerültek. (A fotón még az eredetik vannak). Az összes kép saját.










[hukkle]

Ilyen se lesz már

heed enigma.jpeg (1020.13 KiB) Megtekintve 4830 alkalommal

[-CB-]

Phonar P40. Meglepően robosztus doboz, és szép öntvénykosaras woofer.

[Quetz]

JTR 212RT

[banugezu]

Sem nem jobb, sem nem rosszabb.
A befektetett energiát viszont nehéz megerteni.
Engem kifejezetten a békebeli zárt dobozokra emlékeztet a hangja.

[-CB-]

Jól megvariálták, gondolom ettől semmivel nem szól jobban, mint egy hasonló, egyszerű reflex doboz?

[banugezu]

Part two:

[banugezu]

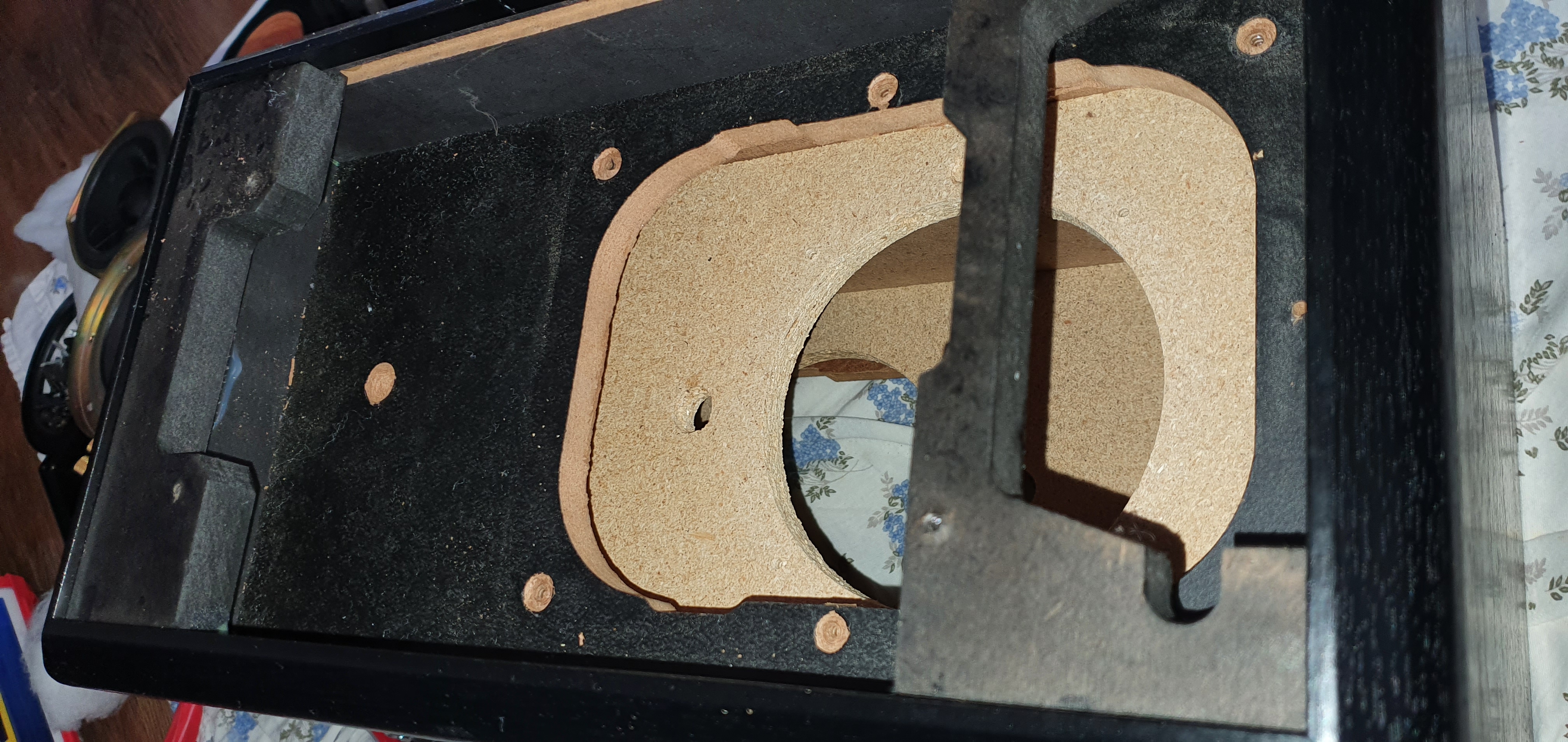

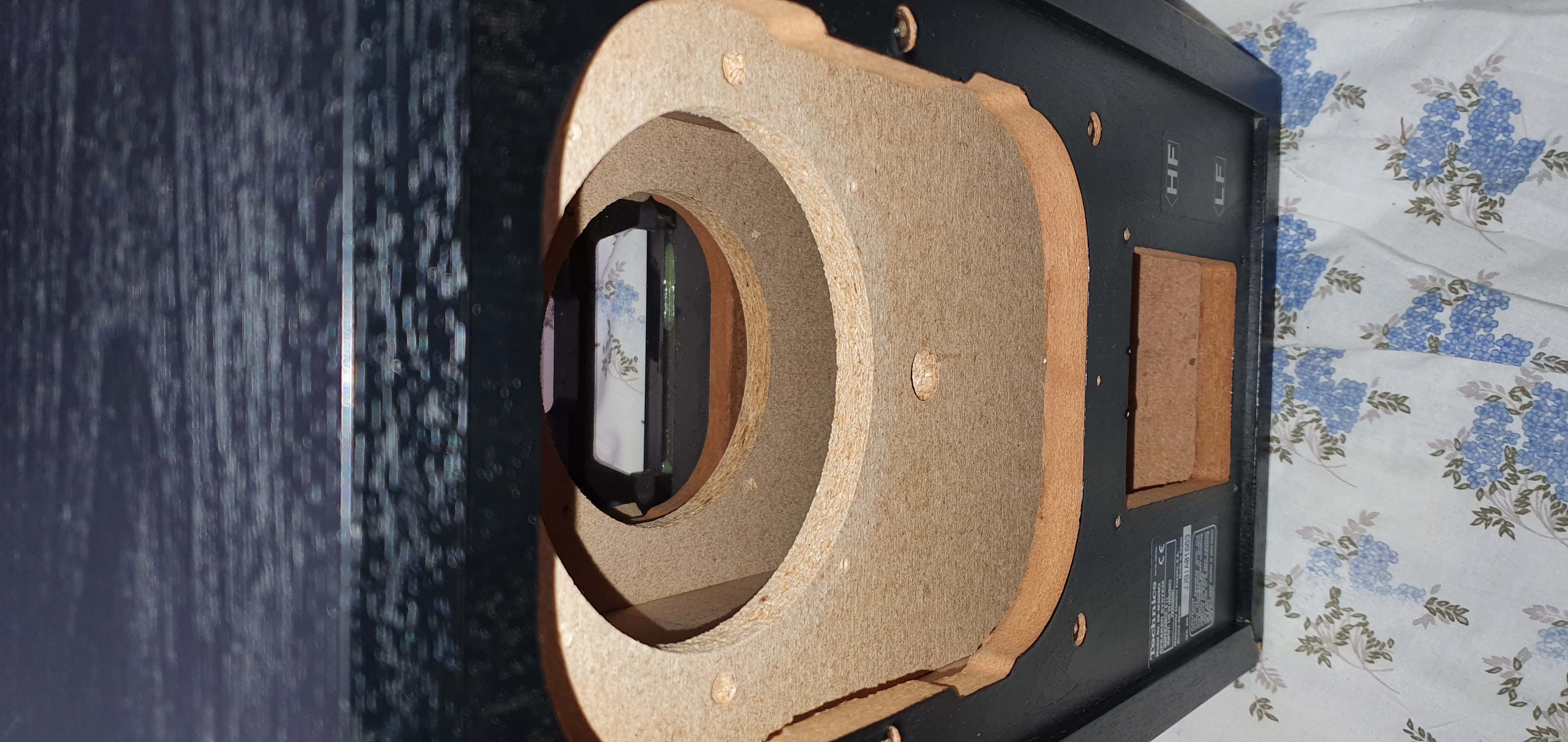

Technics SB-M300-M2 - avagy "sok hűhó..."

[banugezu]

Elhiszem

[banugezu]

Nincsenek már nálam a dobozok (hamar rövidre zárhatnank)
Ha találok jobb képet majd felteszem.

De szerintem meg egy éppen odafroccsent ragasztóanyag...

(... Amivel a repedt reflexcsovet ragasztottak )

[banugezu]

Abszolút nem vagy 'unnepronto'... Sőt!

Még akár egyet is értenék veled - mert valóban "ugy latszik", de azért annak az esélye, hogy mindkét dobozban ugyanígy es ugyanilyen módon (ha megtalalom az archívumban a képet felteszem) az, azért lássuk be nem igazán életszerű.

+ itt egy kép egy teljesen másik dobozrol (szerencsémre), ami cáfolja a feltetelezesedet:

https://www.avguide.ch/testbericht/sake ... -jvc-ex-a1

>> és bár nem egy kategória, de joggal feltételezhető, hogy az első szériában gyártott kisdoboznal is alkalmaztak kis 'turpissagokat' (egyik ilyen a kis tapasz a "szétrepedt" reflexcsoben...)
https://longkft.hu/audioblog/a-legkiseb ... wood-cone/ <<

[banugezu]

(a változatosság kedvéért) :

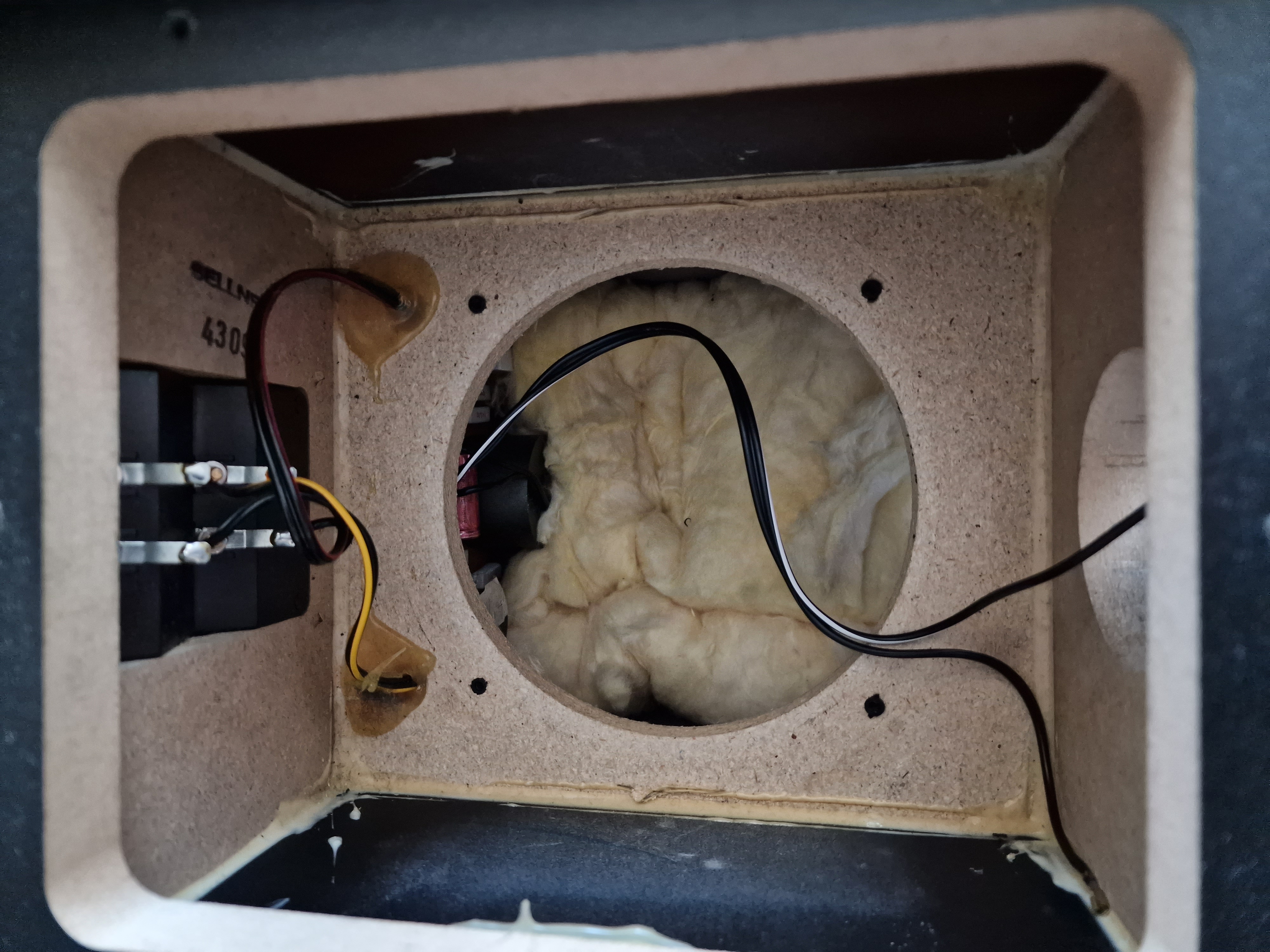

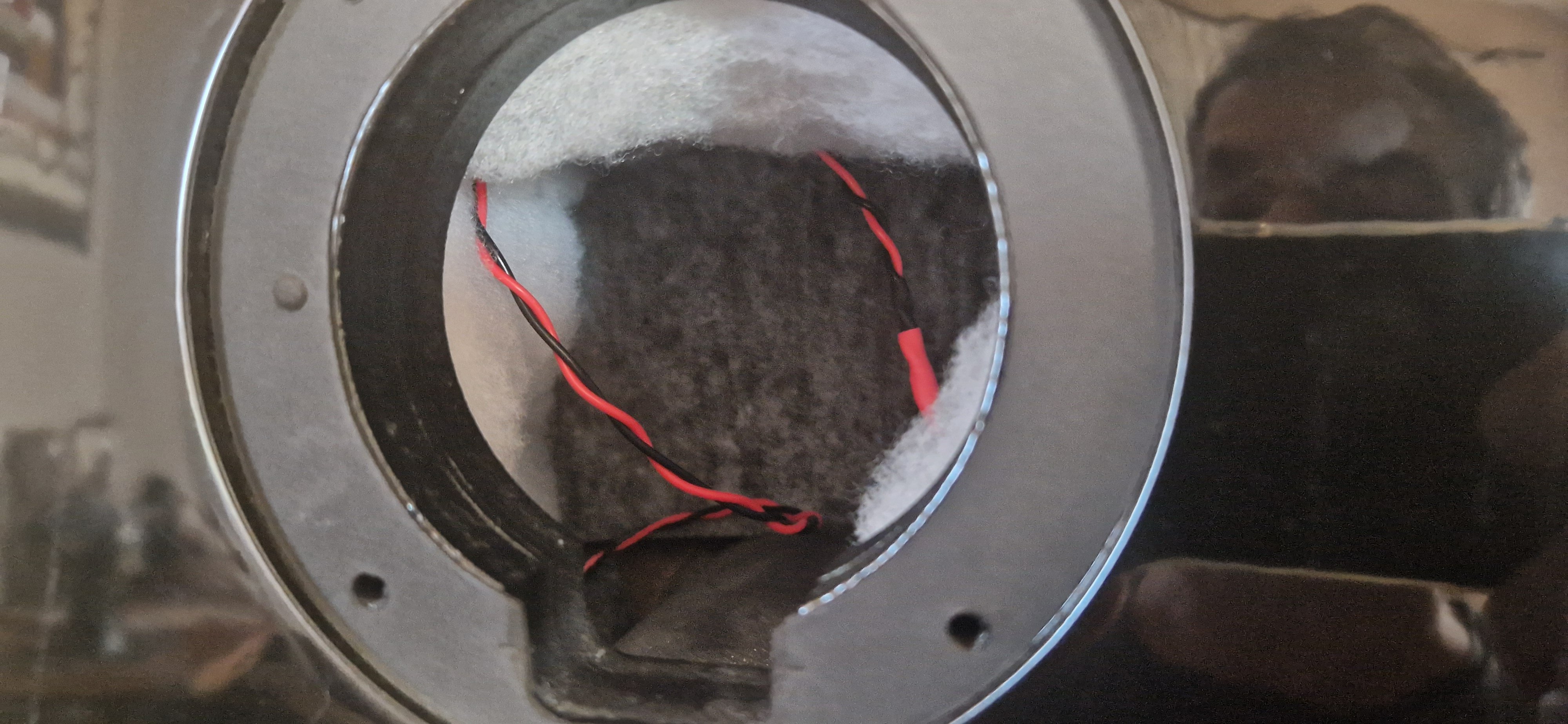

JVC SP-EXA10

A 'szokásos' kétféle csillapító anyag, aszimmetrikusan. Megerősített hátsó fal, ferde reflex-cső (itt már papírból) Annak ellenére, hogy a hozzá tartozó szett erositoje bi-amp rendszerű (és valóban külön megy a mély és a magas erősítse) van a magas előtt 2db párhuzamosan kötött kondi. Gondoltak azokra is, akik nem a hozzá tartozó erősítővel akarják hallgatni. (bár eddig vele volt a legjobb a produkciója - talan azért, mert az erosito nemcsak magasat, hanem mélyet is vág és nem engedi a teljes spektrumot a melykozepre)

>> így, pár típus megismerése utan szerintem az egyhangszoros kisdobozok egységesebb hangkepet, terabrazolast és jelenleterzetet keltenek, az a bizonyos "varázs" inkabb bennük van<<

[banugezu]

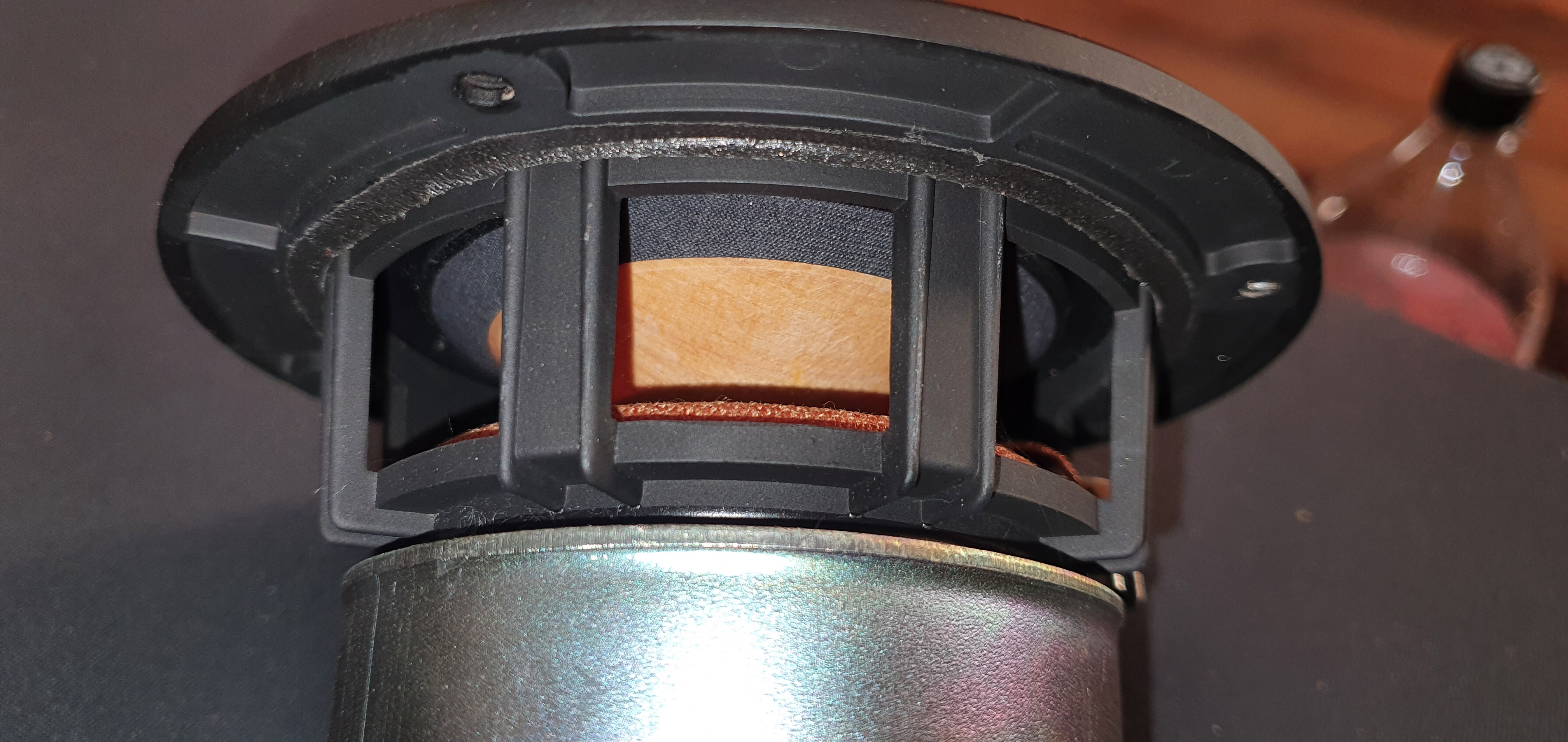

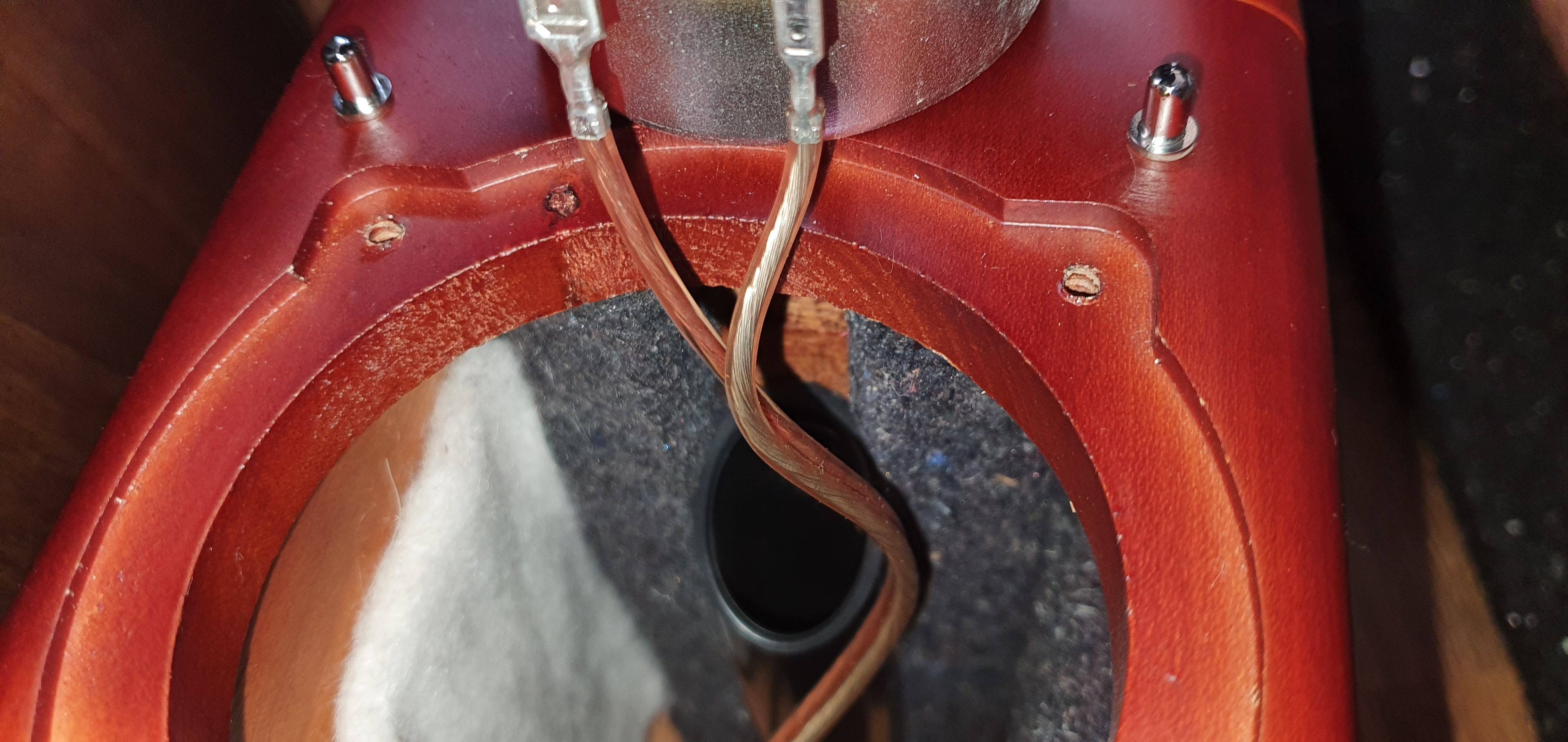

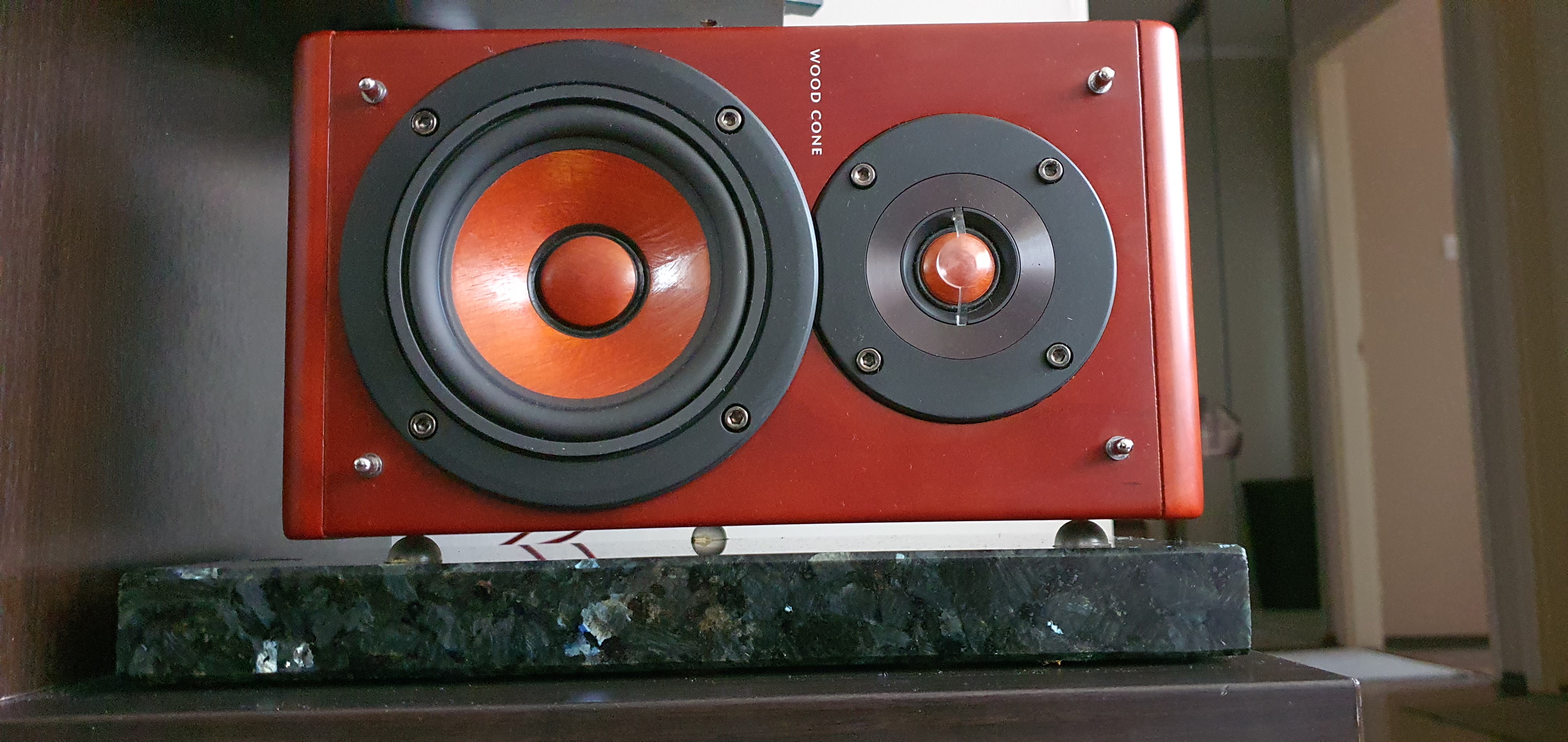

JVC SP-EXA1...

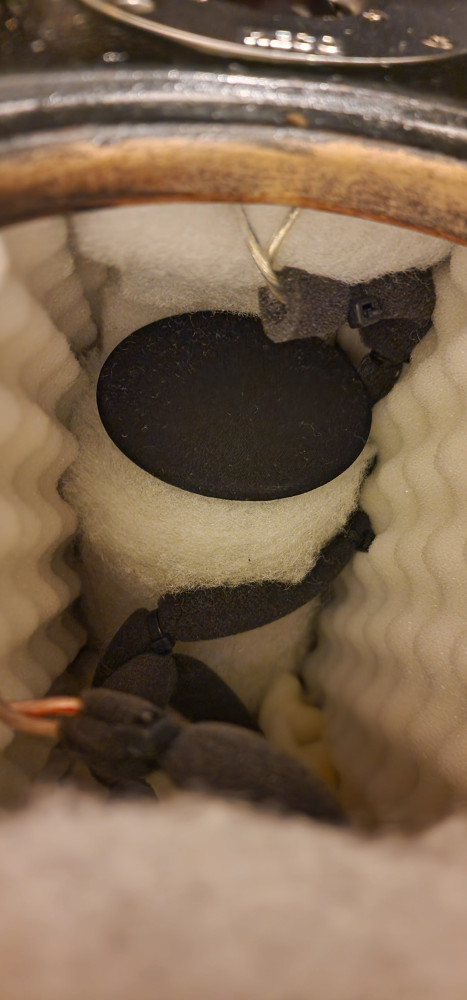

... sokat olvasni ezen dobozok hangolasanak finomsagairol (kis tömbök, mas méretű és anyagú tompito anyagok, reflexcsoben a kis 'tapasz'), gondoltam egy kis szivacs nem árthat...
... a piramis alakú két kis darabkat tettem bele plusszban, de a meghallgatásnal pár másodperc után ki is vettem, visszaallitva az eredeti állapotot. Ezt tényleg csak elrontani lehet. Minden varázsukat elveszitették a kis dobozok a plusz szivaccsal. De ha már kicsavaroztam, íme a képek:

[banugezu]

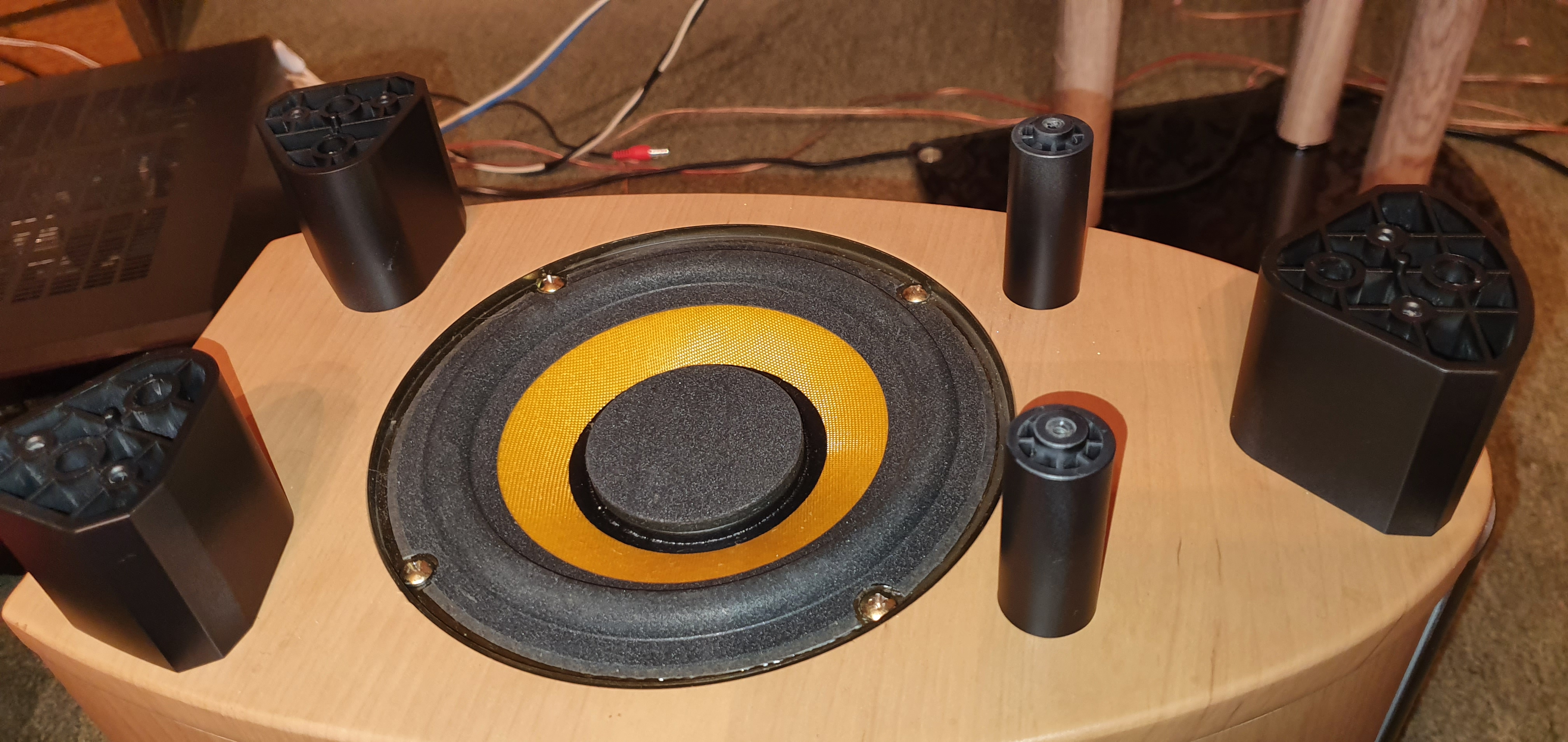

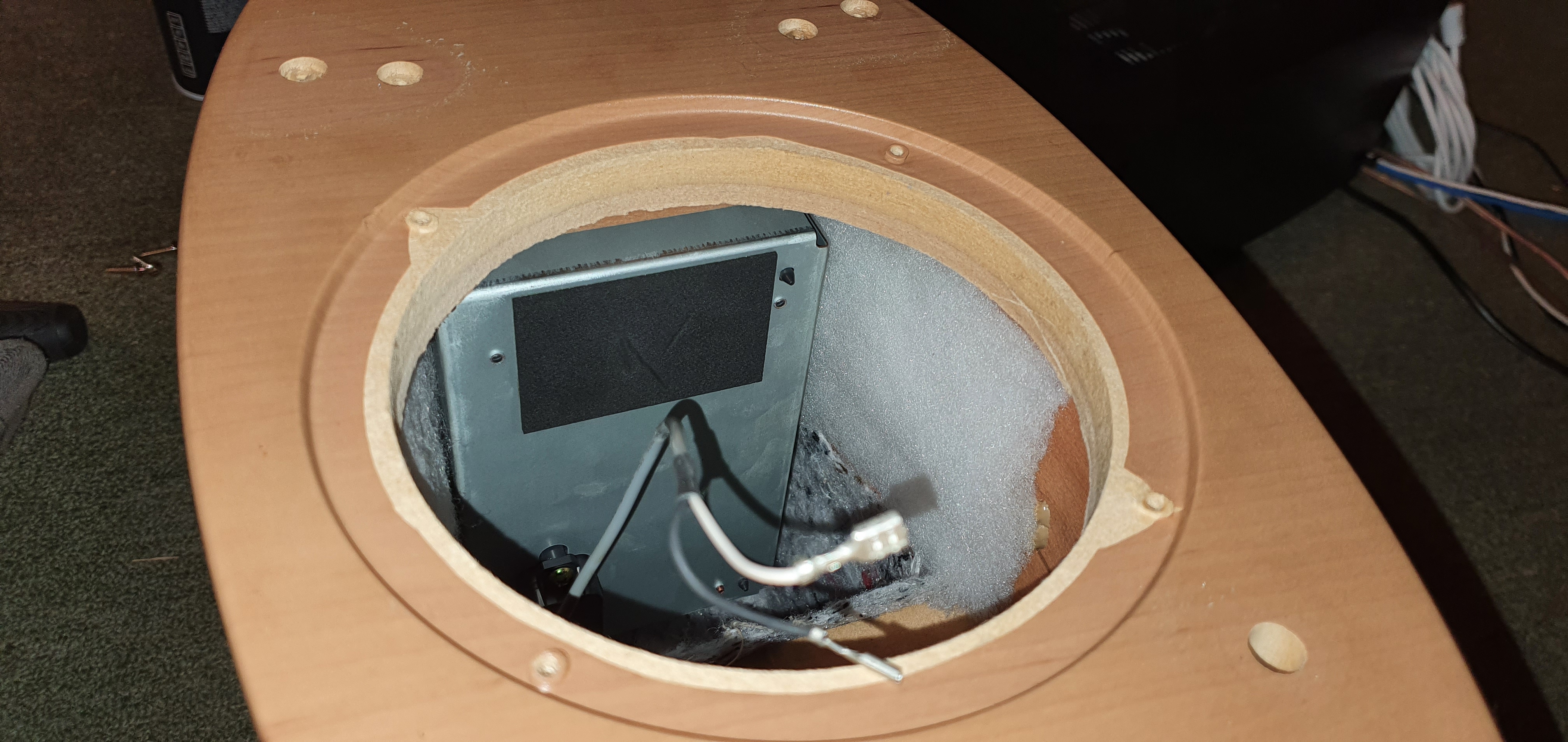

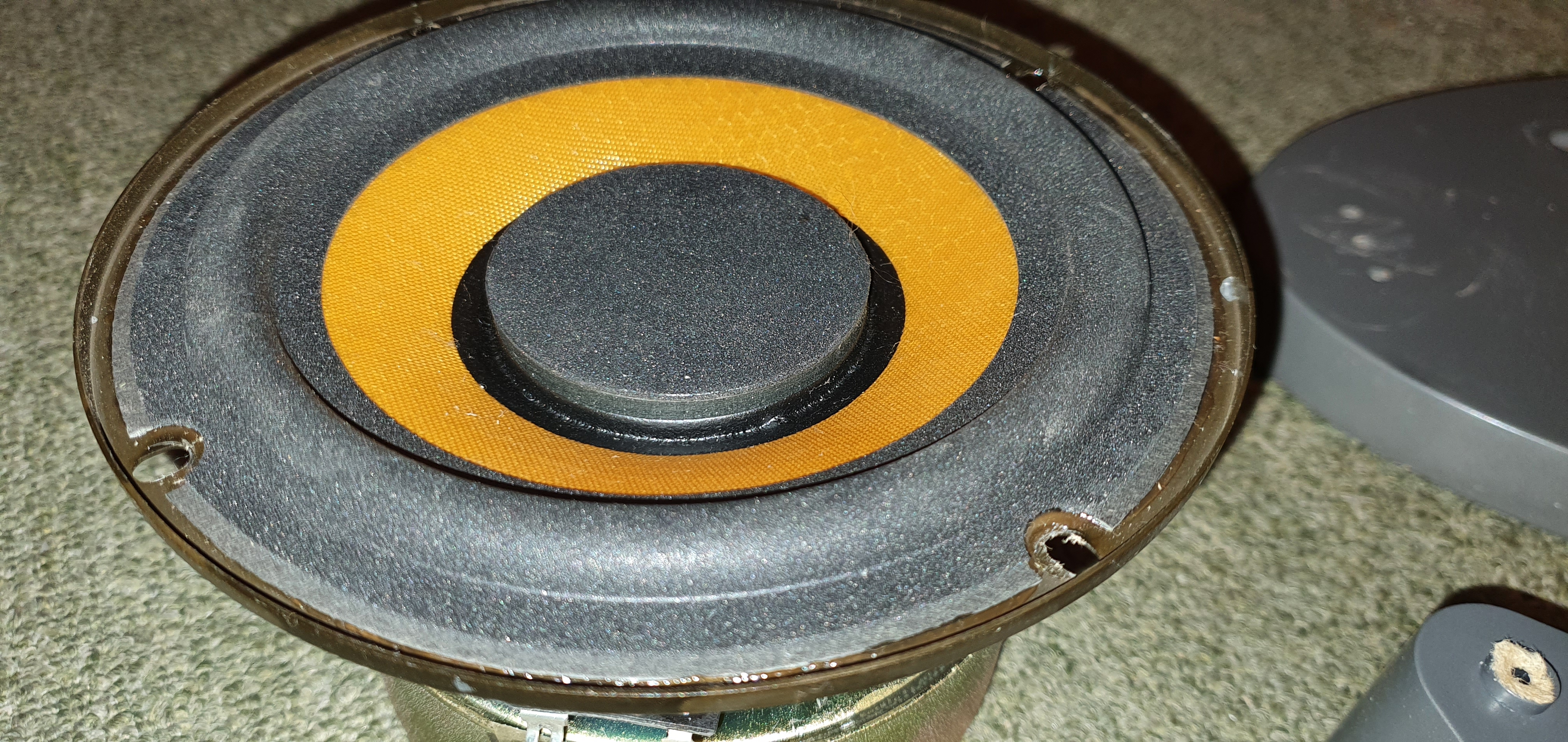

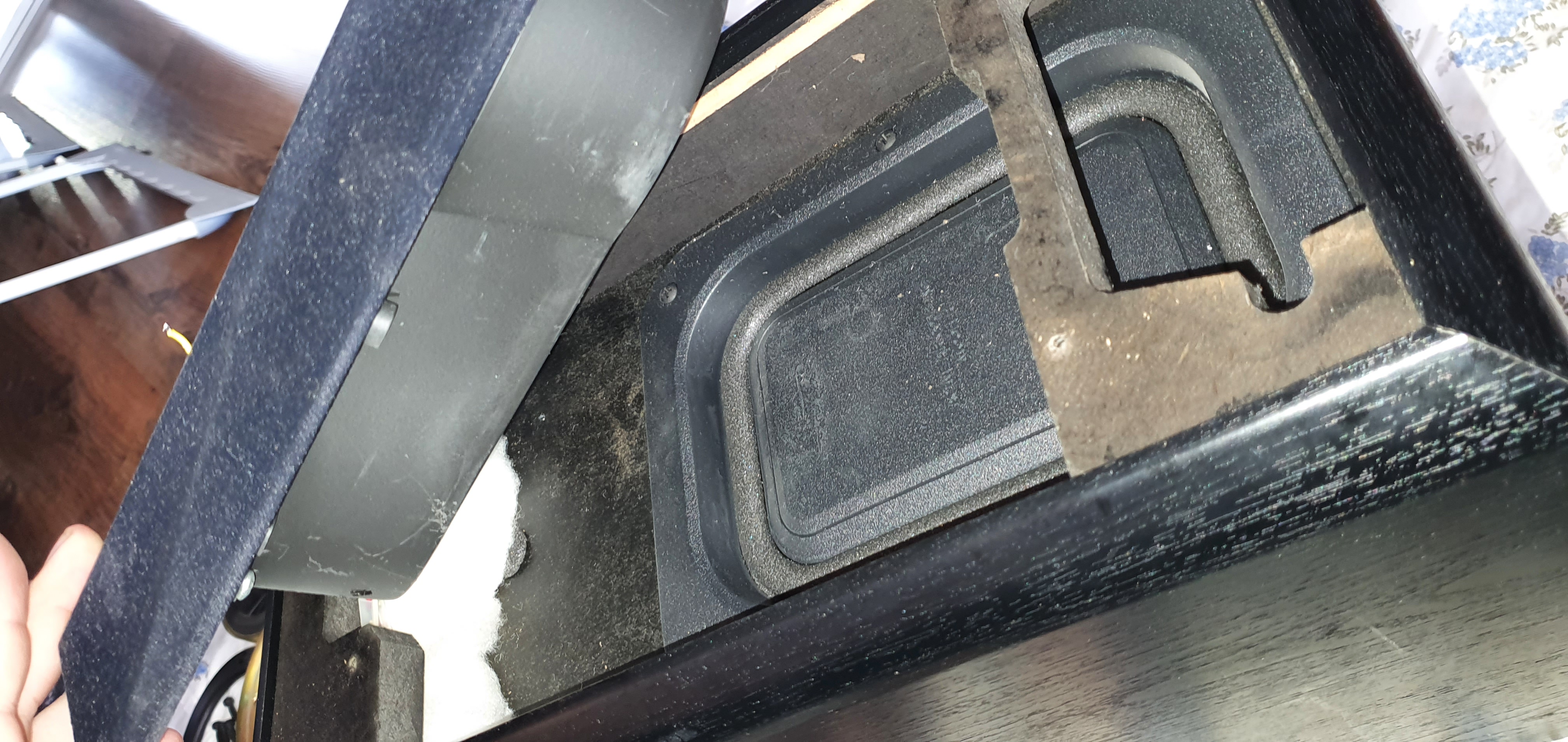

JVC SX-DV303 subwoofer

... gyakran kritizalnak, hogy miért szedek szét azonnal egy használtan vásárolt készüléket. A képek között megtalalhato az  egyik indok... +ha már szetszedtem íme egy igen szépen és igényesen megepitett kis szublada a JVC-től. (csak a fekete csillapító anyag az eredeti, a doboz többi része csupasz gyári állapotban)
