Szétszerelt hangsugárzókról készült képek

[eclipse006]

Igaz, hogy már korábban készítettem fotókat az Arcus AS3 dobozaimról, de tegnap volt időm őket jobban szétkapni. Már csak azért is, mert vettem jobb minőségű kondenzátorokat a keresztváltóba és beszereltem azokat.
Alapvetően nagyon szerethető a produkció amire képes, ezért is gondoltam, hogy egy picit jobb alkatrész csak a javukra válhat.
Nem sok időm volt még a tesztelésre, mivel későn készültek el tegnap a dobozok, de az a pár zeneszám, amivel kipróbáltam arra engedett következtetni, hogy nem volt hiábavaló ez a kis anyagi/idő ráfordítás. Az amúgy nem rossz minőségű gyári kábeleket is kicseréltem. A csillapító anyagról külön nem készítettem képet, de a vatelin szerű anyag szinte kitölti teljesen az amúgy hátsó reflexcsöves dobozt. Ma már több időm lesz a tesztelésre. Akit érdekel, nyugodtan megkereshet akár privátban. :)

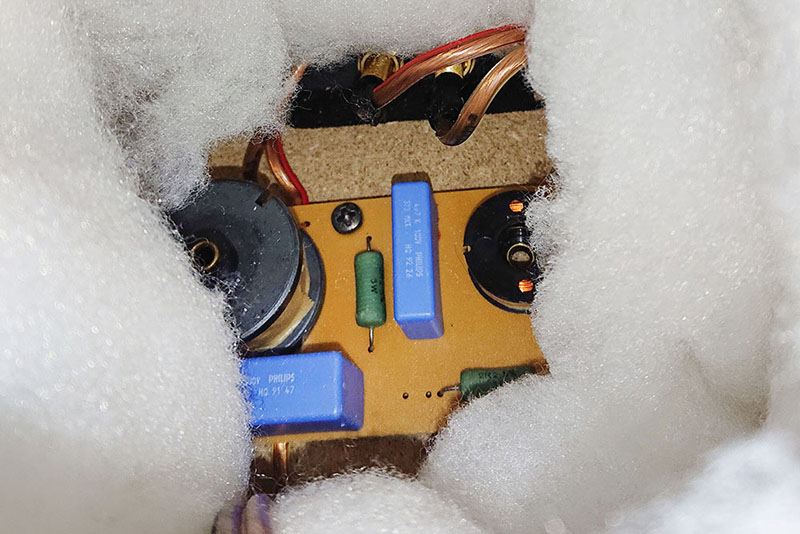

Eredeti keresztváltó


Módosítótt keresztváltó

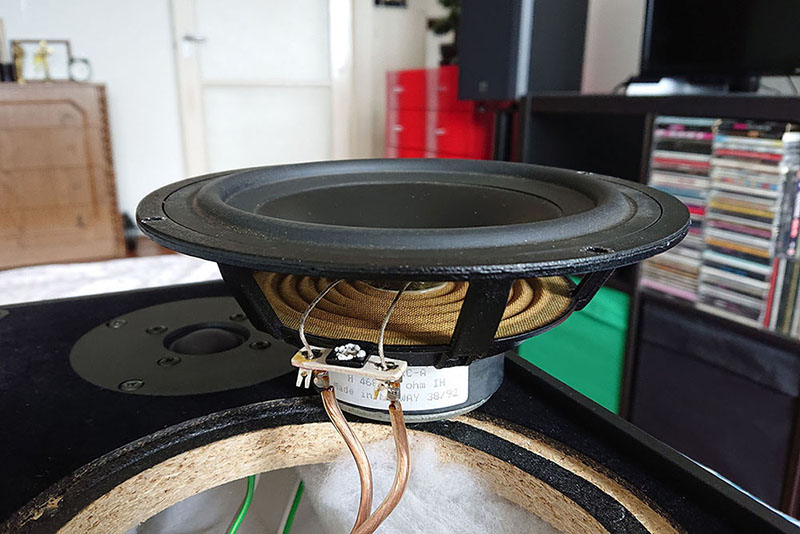

Mélysugárzó 1


Mélysugárzó 2


Mélysugárzó 3

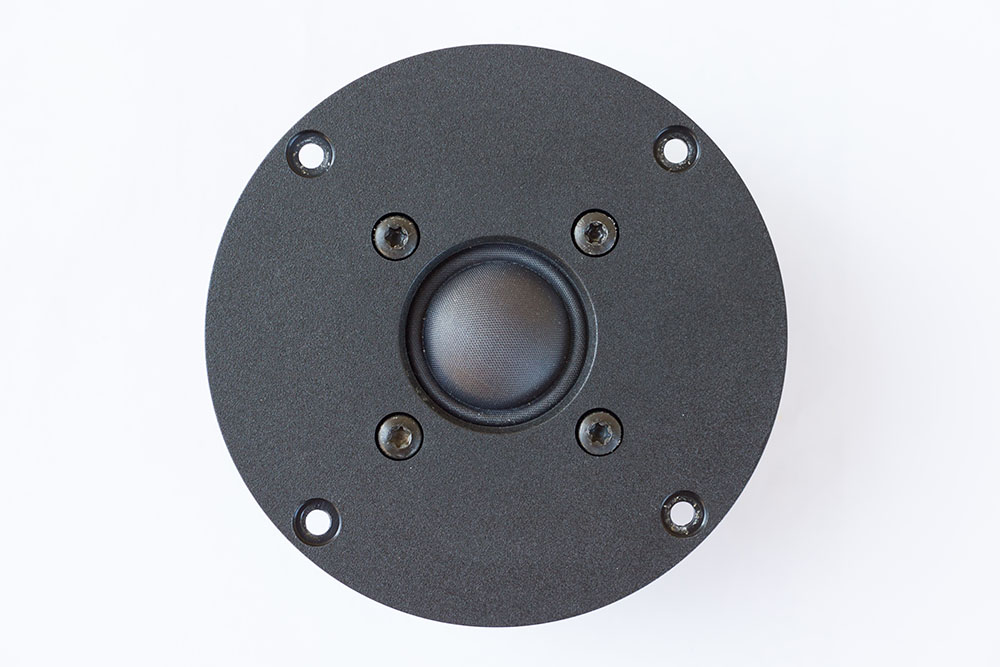

Magassugárzó


Doboz


[Yocee]

Mikor gyerek voltam (kamasz), egy barátomnak volt egy kezdetleges házimozija, 72cm-es sony tv, Dolby Digitalos erősítő, és Jamo hangfalak. Ezek a Studiok, amik már nálam vannak. Nekem az akkor nagyon beleivódott az agyam egy hátsó részébe, hogy jó. Bár mióta felnőttem, és jobb erősítőim lettek, tudom, hogy ez nem jó, sőt, egész vacak. De a ház felújításakor a falbavésett hangszórókból is Jamókat tudtam venni, amik még szintén nem voltak tökéletesek, de a Frontok lecserélésével már tűrhetőek számomra. De azért csak jó lenne két nagy álló hangfal, és ezek után csak jó lenne, ha Jamo lenne. Olyan, mint a Toyotám volt. Tudom, hogy nem a legjobb, de együtt tudok élni a hibáival, és ezért vettem a Toyota után szintén Toyota terméket.
Bár ha valaki adna 100k körül egy pár B&W 600-as szériájú álló hangfalat, azt azért meg tudnám bocsájtani, hogy nem Jamo.

[-KP-]

Azt amúgy el tudnád magyarázni, miért ragaszkodsz ennyire ehhez a márkához?

[Yocee]

Hát ja, ilyenek voltak ezek a 90-es évek...

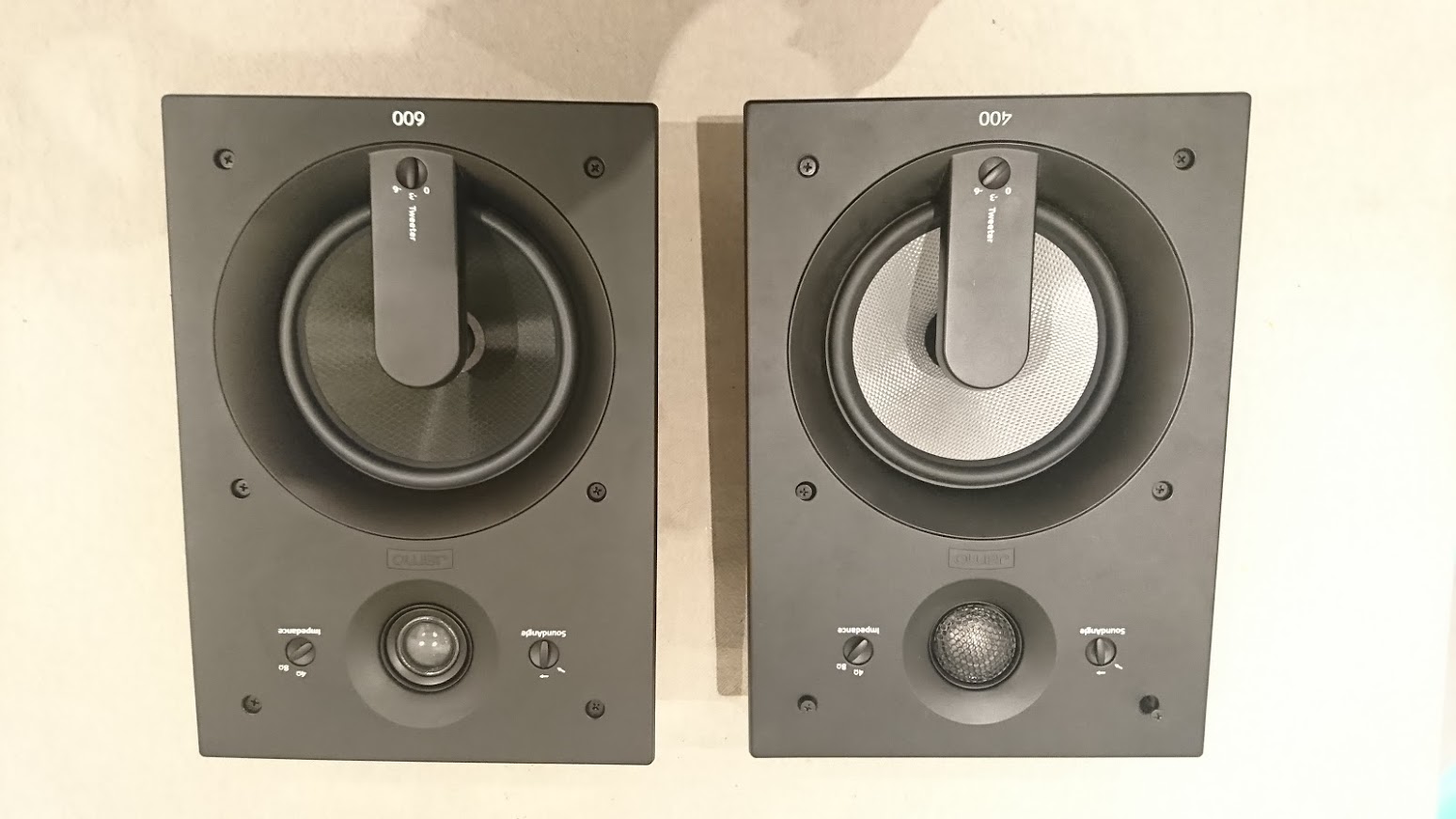

De ha már posztoltam, tolok még fel képet a falba épített Jamo hangkeltőimről is. A 406-okat cseréltem le a frontok helyén a 606-osokra. Ezek nekem már majdnem megfelelnek zenére is. Sajnos bekattant nálam a falbaépítés, és érték/ára arányban csak a Jamo jöhetett szóba. Talán még sztereóra beszereznék valami nagy álló Jamo párt, c95, vagy c97, esetleg az új 8xx szériából, mert fehérnek kell lennie.

[-KP-]

Kérdeztem a minap a Jamo hangszórós topicban a Phantom 2000-ről, de nem jött válasz, így szétszedtem. Most már tudom, hogy miért nem találok róla semmit a neten...

De amúgy nem szól rosszabbul a feltuningolt Studio 135-nél, lehet, hogy lehetne rajta javítani, de nem állok neki bíbelődni, mert a kinézete is elég oldscool.

Nem szól rosszabbul egy ipari hulladéknál? Fantasztikus...

És ezért pénzt kértek?

Nemcsak kérnek, hanem még adnak is...

[Vinkler]

Kérdeztem a minap a Jamo hangszórós topicban a Phantom 2000-ről, de nem jött válasz, így szétszedtem. Most már tudom, hogy miért nem találok róla semmit a neten...

De amúgy nem szól rosszabbul a feltuningolt Studio 135-nél, lehet, hogy lehetne rajta javítani, de nem állok neki bíbelődni, mert a kinézete is elég oldscool.

Nem szól rosszabbul egy ipari hulladéknál? Fantasztikus...

És ezért pénzt kértek?

[-KP-]

Kérdeztem a minap a Jamo hangszórós topicban a Phantom 2000-ről, de nem jött válasz, így szétszedtem. Most már tudom, hogy miért nem találok róla semmit a neten...

De amúgy nem szól rosszabbul a feltuningolt Studio 135-nél, lehet, hogy lehetne rajta javítani, de nem állok neki bíbelődni, mert a kinézete is elég oldscool.

Nem szól rosszabbul egy ipari hulladéknál? Fantasztikus...

[rozoga62]

Kérdeztem a minap a Jamo hangszórós topicban a Phantom 2000-ről, de nem jött válasz, így szétszedtem. Most már tudom, hogy miért nem találok róla semmit a neten...

De amúgy nem szól rosszabbul a feltuningolt Studio 135-nél, lehet, hogy lehetne rajta javítani, de nem állok neki bíbelődni, mert a kinézete is elég oldscool.

Ne állj neki javítgatni, nem érdemes. Ez így jó, ahogy van. Úgy értem, így kell használni, egy lapos tv hangjánál biztosan jobban szól.

[Yocee]

Kérdeztem a minap a Jamo hangszórós topicban a Phantom 2000-ről, de nem jött válasz, így szétszedtem. Most már tudom, hogy miért nem találok róla semmit a neten...

De amúgy nem szól rosszabbul a feltuningolt Studio 135-nél, lehet, hogy lehetne rajta javítani, de nem állok neki bíbelődni, mert a kinézete is elég oldscool.

[-KP-]

A magas az Scanspeak 9700, az tuti. A mély első ránézésre SS Revelator 22W-nek tűnik, a közép pedig első ránézésre Seas Prestige U18RNX/P. Találtam egy leírást, ami nagyjából meg is erősíti ezt. Ha a kulcsszavakat nézzük SD1 motor elárulja, a Revelator szériát, a középnél pedig a Seas-t.

https://www.henleyaudio.co.uk/shop/prod ... ductId=551

[Vinkler]

Tudja valaki, hogy az Opera Grand Callas-ban milyen motorok vannak?

[eclipse006]

Az Arcus részletezőbben szól, jobb felbontással, viszont az Eltax erősebb a mélytartományban és a térérzet is jobb.

Az Arcus egyébként a hangfalterminál cserét leszámítva gyári állapotú, nem nyúltam a hangváltóhoz (egyenlőre).

[Sonny]

Arcus-hoz képest milyen?
Azzal történt valami?

[eclipse006]

Sziasztok!

Ezúttal egy Dán hangsugárzó párról készítettem nektek képeket.

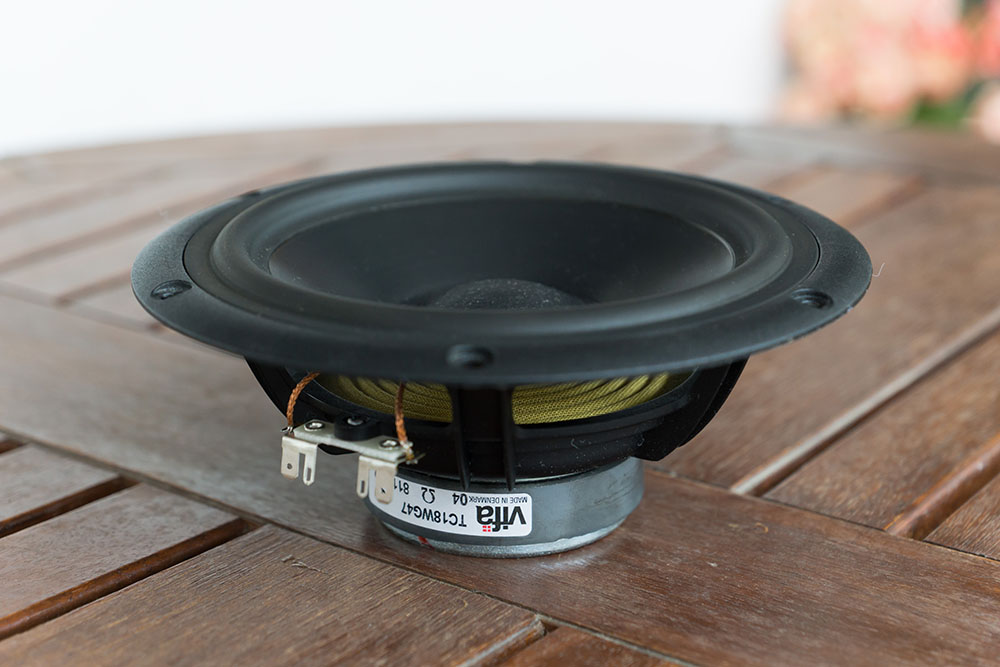

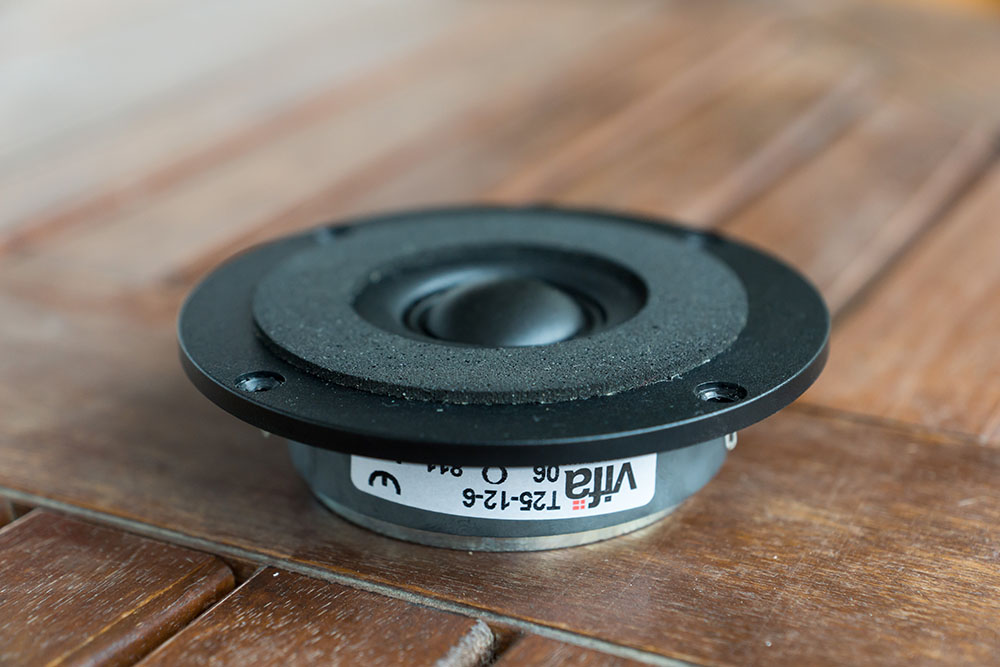

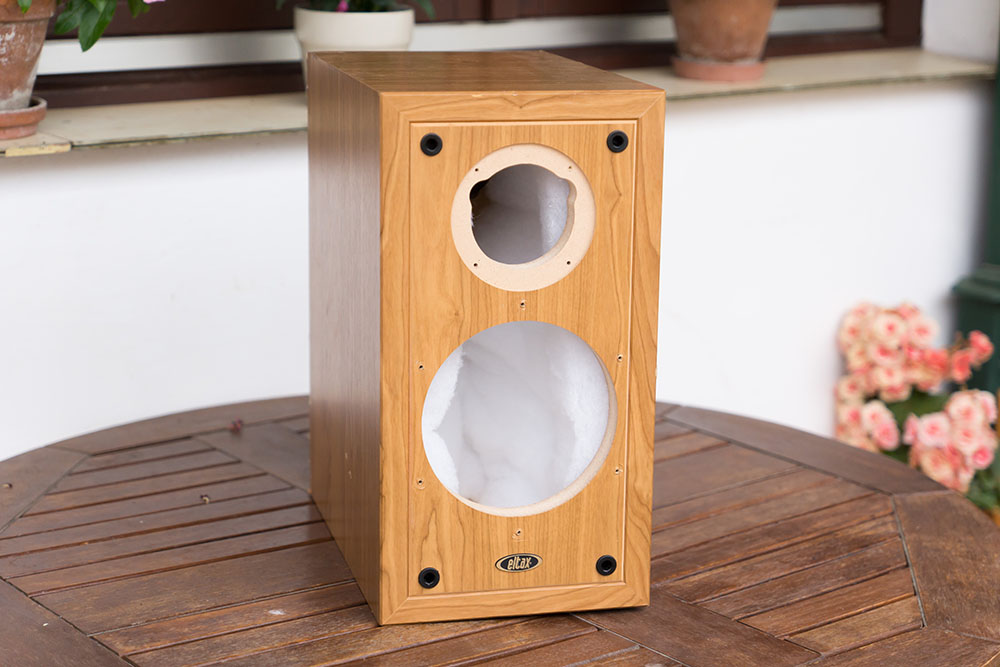

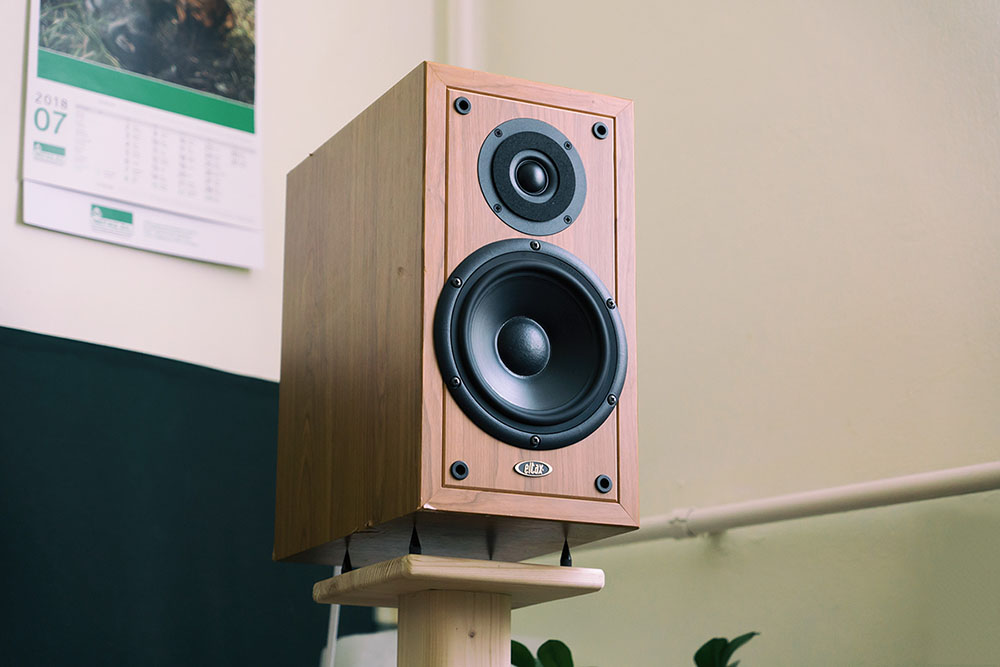

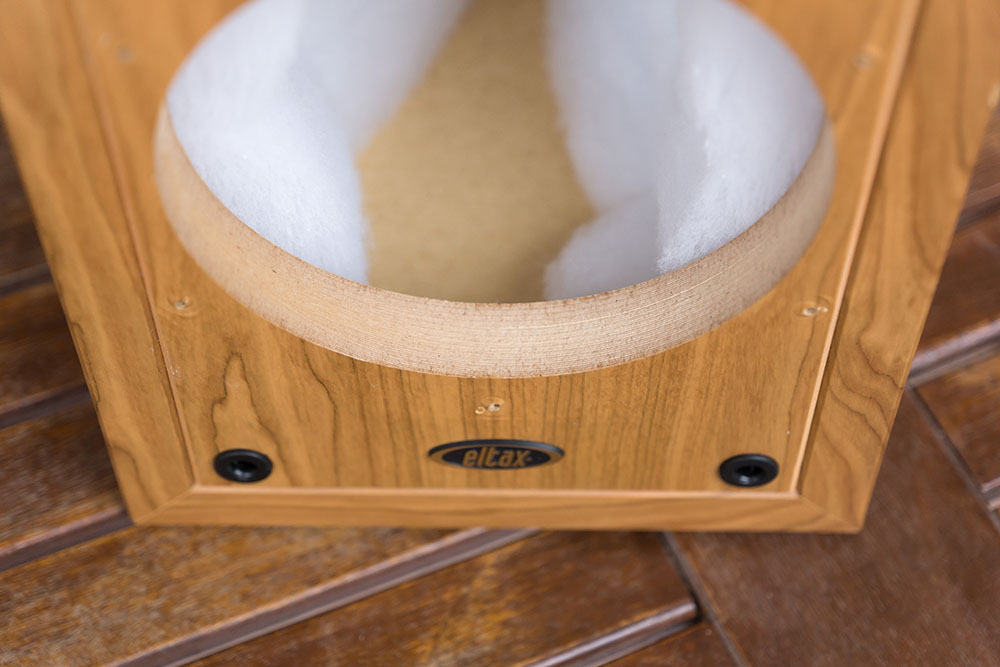

Típusa Eltax Liberty 3+

Nagyon olcsón jutottam hozzájuk, persze ez az esztétikai hibáknak is köszönhető. Nem fűztem hozzájuk sok reményt, de már az első hallgatásnál pozitív volt a csalódás. Hirtelen ötlettől vezérelve úgy döntöttem, hogy felújítom jobb alkatrészekkel a hangváltót és megszüntetem a számomra fölösleges bikábelezési opciót. Konkrétan megszabadultam rengeteg fölösleges vezetéktől és igyekeztem a lehető legdirektebben összekötni a passzív alkatrészeket. Új kábeleket is kaptak természetesen a hangszórók. A várva várt eredmény nem maradt el, igazi jolly-joker számomra ez a hangszórópár. Egyáltalán nem bántam meg a ráfordított összeget/energiát. Jelenleg a másod rendszeremben muzsikálnak.








[eclipse006]

Sziasztok!

Egy német hangfalpárról készítettem nektek képeket (Arcus AS3).

Korrekt minőség mondható el általánosságban erről a típusról.

Hangszórókészlete: Seas öntvény kosaras mélyközép (17cm) és Seas textil dóm magas (1")






[Kellnerművek]

Telefunken Hi-fi Klangbox L 20



Mini Manó  / 25x20x11 cm / ,13 cm gumiperemes mély, al-ni-co mágneses ovális közép-magas / 75x170 mm /



Nagyon kellemes hang, kicsit mély szegény, a méretei miatt, csöves rádióval, vagy teszemazt Telefunken Allegro stereo 101- el felettébb hallgatható jószág.



Az Allegretto TS 2020 broadcast receiverhez  adták ki anno.

[sutemenyx]

Telefunken Imperial Klangbox LB 27

Tudjatok mi a durva? Tökjól szól!

A képeken nem látszik, mert kiszedtem, de teljesen ki van tömve kőzetgyapottal.
Tényleg kőzetgyapottal és tényleg teljesen kitölti. Ez egy zárt doboz, de lemegy vagy 35-38Hz-ig.
Egészen komolyan meglepődtem. Isophon hangszorok vannak benne.

[storm]

Urak, (hölgyek)

Érdekelne, hogy milyen motorok lehetnek ezek a Sparkler audio Diva full range hangfalakban?

http://sparkler-audio.com/portfolio/S301_en.html

https://www.madisoundspeakerstore.com/a ... ull-range/

[Kellnerművek]

Telefunken TLX 2/4 Professional

292x451x237 mm
70/120 W
11,5 kg / db
Mély : 205 mm
Közép : 50 mm dóm
Magas : 25 mm dóm
Magnefluid a tekercs és a mágnes között.
+- 3 dB  5 lépcsőben állítható magas hangszín
Kerszezési frekvenciák : 800/5000 Hz

Az átméretezésnél, néhány estben kissé torzultak az arányok, bocs.


[Speedy Gonzales]

Urak, (hölgyek)

Érdekelne, hogy milyen motorok lehetnek ezek a Sparkler audio Diva full range hangfalakban?


MarkAudio: http://www.markaudio.com/

[hukkle]

Urak, (hölgyek)

Érdekelne, hogy milyen motorok lehetnek ezek a Sparkler audio Diva full range hangfalakban?

http://sparkler-audio.com/portfolio/S301_en.html

[kistibcsi]

kb 30 éves

[Amatőr61]

Tannoy Revolution R3, hátsó bassreflex nyílású állódoboz, bi-kábelezhető, Magyarországon gyártották.
Az ára (1999-ben a Hi-Fi Barlangban): 169.990 forint

Teljesítmény: maximum 220 Watt (105 Watt folyamatos/RMS)
Érzékenység: 89 dB
Névleges impedancia: 6 Ohm
Frekvencia átvitel: 39-20000 Hz  +/- 3dB
Keresztváltási frekvencia: 2300 Hz
Hangszórókészlet: 2 x 165 mm-es papír mélysugárzó és 25 mm-es soft dóm
Méret: 1020 x 184 x 271,5 mm
Űrtartalom: 24 l
Tömeg: 18 kg

[PrinceHerceg]

Te tudod.

+ Glider: ezt még a vak is tudni vélné...

[Sonny]

Miből van?
 . . . bármiből is legyen, a teljes felülete oxidált.
Alu, cink, ezüst - mind oxidálódik is rosszabban vezet, mint a tiszta fém.

Egy-két évente nem akarom tisztítani a csatlakozókat, ezért én is forrasztok - mindent is


Vagy inkább abban maradjunk, hogy szerinted...
