Elosztók

[istvan01]

A két kék apróság Y1 besorolású kerámia kondenzátor .

Igazad van, a MOV a fázis és a nulla között szokott lenni.

továbbá L-PE, N-PE között is, egy rendesebb túlfesz levezetőben. Aminez tartozik egy csúcs áram impulzus 3-6kA, 4-6kV-ig. Azonban ezek MOV-kiégnek ha jön az impulzus és ezt a kiégést valahogy jelezni kell. Ha ez kijelzés nincs akkor nem látszik a védelem megszünése.

[béres-jános]

A két kék apróság Y1 besorolású kerámia kondenzátor .

Igazad van, a MOV a fázis és a nulla között szokott lenni.

Tévedni emberi dolog!Biztosan el nézted. A lényeg a jószándékú segíteni akarás.!

[La_Valse]

A két kék apróság Y1 besorolású kerámia kondenzátor .

Igazad van, a MOV a fázis és a nulla között szokott lenni.

[béres-jános]

Ez legalább négy "apróság" rajta, nem is kettő. Én amellett, hogy elhiszem hogy kell, vagy jót tesz egy ilyen akció, továbbra sem tudom miért kell. De nyitott vagyok a dologra, meg is csináltatnám valakivel, csak tudjak valamit róla.

A két kék "apróság" ún. MOV, Metal Oxide Varistor, a tranziens feszültség-zavarok levezetésére szolgál. A
nagyobbacska, a fülelek javasolta kondenzátor is segít leküzdeni az egyéb zavarokat. Az ellenállás csak
kisüti a kondenzátort, hogy ne csípjen.

A két kék apróság Y1 besorolású kerámia kondenzátor .

[La_Valse]

Ez legalább négy "apróság" rajta, nem is kettő. Én amellett, hogy elhiszem hogy kell, vagy jót tesz egy ilyen akció, továbbra sem tudom miért kell. De nyitott vagyok a dologra, meg is csináltatnám valakivel, csak tudjak valamit róla.

A két kék "apróság" ún. MOV, Metal Oxide Varistor, a tranziens feszültség-zavarok levezetésére szolgál. A
nagyobbacska, a fülelek javasolta kondenzátor is segít leküzdeni az egyéb zavarokat. Az ellenállás csak
kisüti a kondenzátort, hogy ne csípjen.

[murasake]

Nagyon ügyes vagy, gratula!
Az IEC aljzatra érdemes a fázis és nulla közé forrasztani egy X2 típusú 100nF kondenzátort, és vele párhuzamosan egy 240kOhm/2W ellenállást.
Használj kontakt javító cuccot, nekem a legjobban a Caig Deoxit Gold vált be https://stageshop.hu/hu/erosito-alkatre ... telo-7-4ml

Egy rossz PC tápból mentettem ki. Gyári, kezdetnek jó.

Ez legalább négy "apróság" rajta, nem is kettő. Én amellett, hogy elhiszem hogy kell, vagy jót tesz egy ilyen akció, továbbra sem tudom miért kell. De nyitott vagyok a dologra, meg is csináltatnám valakivel, csak tudjak valamit róla.

[nemtomm]

Elkészült az elosztóm, és - szerény véleményem szerint - olyan pofás lett, hogy sajnáltam eldugni hátul, inkább kitettem a kirakatba. De ez még nem a végleges elhelyezés, mert az állvány is cserés lett.
A házat egy erdőben talált kidobott Renault kipufogódob adta.
A belső kábelezés Neotech SOCP-14, Furutech FI-E30 aljzatokkal, FI-06 IEC aljzattal.

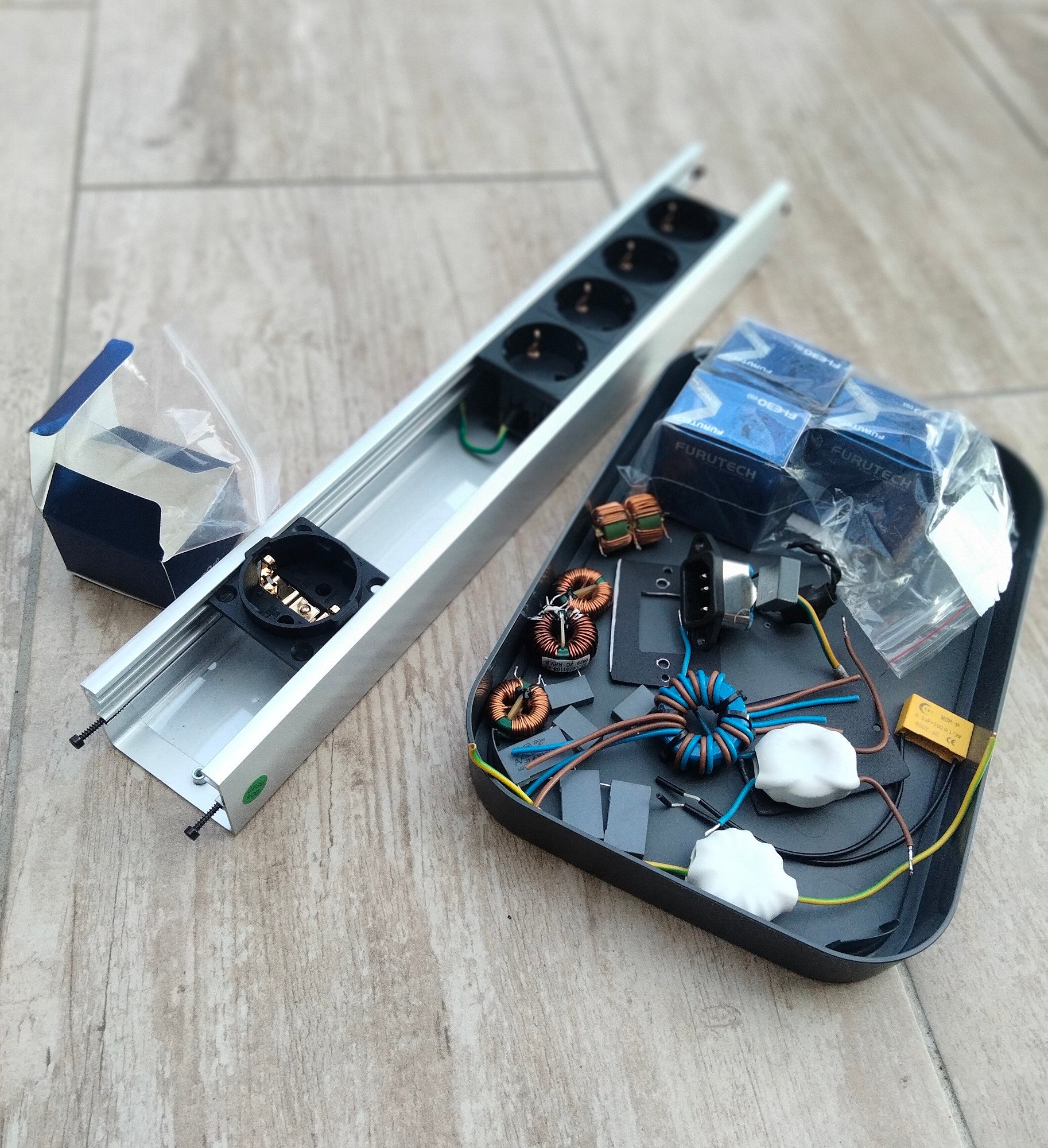

Nagyon jó lett! Én is már tervezem lecserélni a régit, már gyűlnek az alkatrészek hozzá.

ev

Nekem is van hasonló elosztom de a Furutech fi-30 is jó de a kicsit drágább Ft sdsg sokkal jobb , de az ncf változat még jobb egy kicsit simán kihallható a különbség. Az ncf-nek sokkal jobb a mély hangja de ha most építed érdemes 2db betenni az elosztóba elő végfok párosnak …..ráadásul most akciós a kácsában a 7végén 20%… megéri
Elosztóba fel

[teddysnow]

Nagyon ügyes vagy, gratula!
Az IEC aljzatra érdemes a fázis és nulla közé forrasztani egy X2 típusú 100nF kondenzátort, és vele párhuzamosan egy 240kOhm/2W ellenállást.
Használj kontakt javító cuccot, nekem a legjobban a Caig Deoxit Gold vált be https://stageshop.hu/hu/erosito-alkatre ... telo-7-4ml

Egy rossz PC tápból mentettem ki. Gyári, kezdetnek jó.

[teddysnow]

Elkészült az elosztóm, és - szerény véleményem szerint - olyan pofás lett, hogy sajnáltam eldugni hátul, inkább kitettem a kirakatba. De ez még nem a végleges elhelyezés, mert az állvány is cserés lett.
A házat egy erdőben talált kidobott Renault kipufogódob adta.
A belső kábelezés Neotech SOCP-14, Furutech FI-E30 aljzatokkal, FI-06 IEC aljzattal.

Nagyon jó lett! Én is már tervezem lecserélni a régit, már gyűlnek az alkatrészek hozzá.

[Alex_Aston]

...Mit mondjak, meghaladta minden elvárásom. Némileg energikusabb, tisztább, egységesebb hangkép lett az eredménye. Nem ég és föld, de....

Hallgatom a kedvenc zenéimet, és minden kicsit közvetlenebb lett.

Ezek után én is csak azt tudom mondani, hogy aki még nem foglalkozott az elosztó kérdéssel, az tegyen egy próbát.
Nem biztos, hogy mindenkinek ugyanaz lesz a hatás, de amíg nem próbálja ki az ember, addig nem tudhatja meg.

[murasake]

Még egy frissen készült kép.
Hogy a kipufogó másik fele se vesszen kárba, kábelcsatorna lett belőle. De ez már off.

[istvan01]

Elkészült az elosztóm, és - szerény véleményem szerint - olyan pofás lett, hogy sajnáltam eldugni hátul, inkább kitettem a

Egy megjegyzés. Nem látom a fémház (horganyzott acéllemez) egyébként kötelező földeléssel összekötését. Ezzel nem csak az érintés biztonság erősebb, hanem árnyékolás is jobb. /de ha mégis földelt, akkor rendben van/

Na ezt se tudtam, csak jó hogy feltettem a képeket. Megcsinálom, köszi szépen.
Ha már árnyékolás; a teljesen fémház az ideális, vagy elég ha - mint itt is - csak a felső héj van fémből?

teljes fémház. ha kettő vagy több részböl szerelt a fémház, akkor az a szabályos, ha mind kap saját PE bekötést. opció lehet a csavarral szerelt részek körmös alátéttel szerelése, de ekkor is egyik ebből kap PE bekötést.

[murasake]

Elkészült az elosztóm, és - szerény véleményem szerint - olyan pofás lett, hogy sajnáltam eldugni hátul, inkább kitettem a

Egy megjegyzés. Nem látom a fémház (horganyzott acéllemez) egyébként kötelező földeléssel összekötését. Ezzel nem csak az érintés biztonság erősebb, hanem árnyékolás is jobb. /de ha mégis földelt, akkor rendben van/

Na ezt se tudtam, csak jó hogy feltettem a képeket. Megcsinálom, köszi szépen.
Ha már árnyékolás; a teljesen fémház az ideális, vagy elég ha - mint itt is - csak a felső héj van fémből?

[istvan01]

Elkészült az elosztóm, és - szerény véleményem szerint - olyan pofás lett, hogy sajnáltam eldugni hátul, inkább kitettem a

Egy megjegyzés. Nem látom a fémház (horganyzott acéllemez) egyébként kötelező földeléssel összekötését. Ezzel nem csak az érintés biztonság erősebb, hanem árnyékolás is jobb. /de ha mégis földelt, akkor rendben van/

[murasake]

Nagyon ügyes vagy, gratula!
Az IEC aljzatra érdemes a fázis és nulla közé forrasztani egy X2 típusú 100nF kondenzátort, és vele párhuzamosan egy 240kOhm/2W ellenállást.
Használj kontakt javító cuccot, nekem a legjobban a Caig Deoxit Gold vált be https://stageshop.hu/hu/erosito-alkatre ... telo-7-4ml

Köszönöm szépen, Tőled mint szakitól különösen jólesik. A kondiról és az ellenállásról; ehhez tök láma vagyok. Az okát, hogy minek, sem értem.
Éppen ezért szeretnék kérni konkrét ajánlást, akár link-kel, mert többfélét is talált a kereső. Meg pici indoklást... :)

[fülelek]

Nagyon ügyes vagy, gratula!
Az IEC aljzatra érdemes a fázis és nulla közé forrasztani egy X2 típusú 100nF kondenzátort, és vele párhuzamosan egy 240kOhm/2W ellenállást.
Használj kontakt javító cuccot, nekem a legjobban a Caig Deoxit Gold vált be https://stageshop.hu/hu/erosito-alkatre ... telo-7-4ml

[murasake]

Elkészült az elosztóm, és - szerény véleményem szerint - olyan pofás lett, hogy sajnáltam eldugni hátul, inkább kitettem a kirakatba. De ez még nem a végleges elhelyezés, mert az állvány is cserés lett.
A házat egy erdőben talált kidobott Renault kipufogódob adta.
A belső kábelezés Neotech SOCP-14, Furutech FI-E30 aljzatokkal, FI-06 IEC aljzattal.

[Alex_Aston]

Egy ideje már gondolkodtam rajta, hogy a jó 20 éves APC E10-G elosztómat cserélni kellene. Leginkább a túlfeszültség védelem miatt volt eddig ez, és mivel szabad szemmel látható összeg van rákötve, az utód esetében is mindenképpen ebben gondolkodtam. No meg hosszú kivitelben, mert az fér el a hifi cuccok mögött.

Így jött képbe az apróban nemrég felbukkant SUPRA Mains Block MD06 EU/SP Silver Edition.
Gondoltam teszek egy próbát.

Mit mondjak, meghaladta minden elvárásom. Némileg energikusabb, tisztább, egységesebb hangkép lett az eredménye. Nem ég és föld, de hallható a különbség. Marad.

[teddysnow]

Hát ha segítek ötletet adni ezekkel:

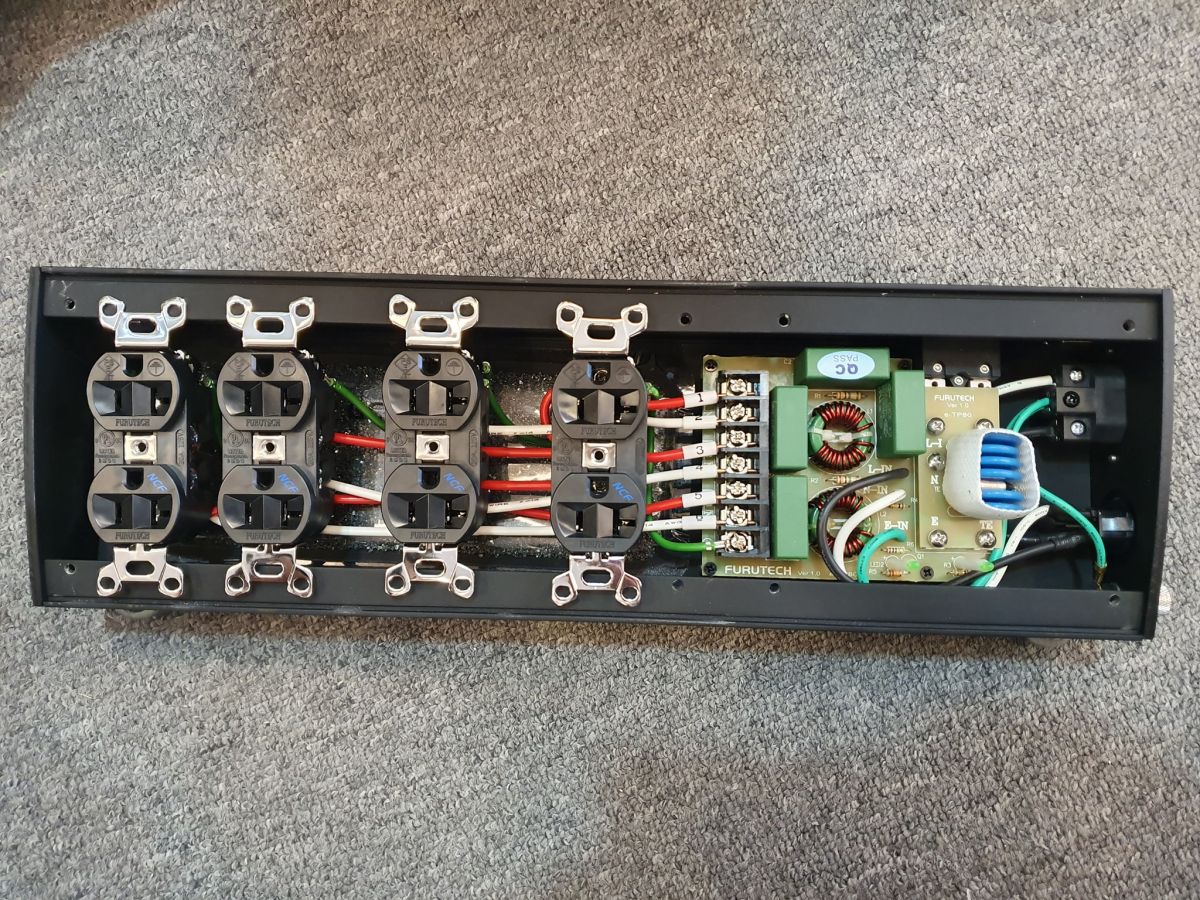

https://www.hi-fi.ru/upload/medialibrar ... 5afa9b.jpg
https://www.hifisentralen.no/forumet/th ... diy.88753/

Vagy még ez:
https://audioshop.hu/termek/tap-eloszto ... m2-kimenet

[teddysnow]

"Ha WAGO nem szimpatikus, amiből 5pólusnál több nem szokás, akkor lehet ez. Ebből van Z-S, Kék, Szürke. Csak legyen helyed hozzá."


István01 köszönöm a soroló ötletet, ez lesz a legjobb megoldás. Csupán azt szeretném még megtudakolni, hogy ebben az apróságban nem gyártanak olyan anyagminőségűt, ami nem ipari, hanem a mi kényes elvárásunknak is megfelelő? Sárgaréz, vascsavar..... :/
Ha már veszek bele valami jobb madzagot, miért ne figyelnék erre a szegmensre is?

Hát ha segítek ötletet adni ezekkel:
https://www.hi-fi.ru/upload/medialibrar ... 5afa9b.jpg
https://www.hifisentralen.no/forumet/th ... diy.88753/

[Redguy]

"Ha WAGO nem szimpatikus, amiből 5pólusnál több nem szokás, akkor lehet ez. Ebből van Z-S, Kék, Szürke. Csak legyen helyed hozzá."

Nem írtad, hogy mennyi felé osztanád, és milyen vastag vezetékből. Használhatnál 10 vagy 16 mm2-es érvéghüvelyeket megfelelő krimpelővel, amivel "anyagváltás" nélkül egyszerűen összeköthető több, pl. 1,5/2,5/4mm2 vezeték. (Esetleg így már még forraszthatóak is). A végén zsugorcsővel leszigeteled, és kész.

Amennyiben a kérdés nekem szól, de igen írtam, hogy két erősítő blokk egy cd és egy előfok. Azaz 4 osztás. Ez az érvéghüvely mint gyűjtő megint oda lyukad ki amit szerettem volna elkerülni, hogy egy nagy bumszliba fussanak össze a vezetékek.
Már csak azért sem lesz így, mert azóta már megint tanultam, nevezetesen, hogy nem jó a digitális készüléknek egy elosztón lenni a többivel. Valószínű az lesz a megoldás, hogy bár egy házban lesz mind a négy konnektor, de két IEC aljzat lesz a bemenet, egyiken a cd játszó, másikon a három erősítő. A két független ösvény a bekötéshez amúgy is rendelkezésre áll.

Valóban úgytűnik - hogy amennyiben így megoldható, akkor - ez a legjobb megoldás. Egy aprósággal lehet egyszerűsíteni (illetve egy tápkábelt meg néhány alkatrészt spórolni), ha az egyik ösvényről direktben menne a cd, a másikból pedig az eloszó, azaz az erősítők.

[murasake]

"Ha WAGO nem szimpatikus, amiből 5pólusnál több nem szokás, akkor lehet ez. Ebből van Z-S, Kék, Szürke. Csak legyen helyed hozzá."

Nem írtad, hogy mennyi felé osztanád, és milyen vastag vezetékből. Használhatnál 10 vagy 16 mm2-es érvéghüvelyeket megfelelő krimpelővel, amivel "anyagváltás" nélkül egyszerűen összeköthető több, pl. 1,5/2,5/4mm2 vezeték. (Esetleg így már még forraszthatóak is). A végén zsugorcsővel leszigeteled, és kész.

Amennyiben a kérdés nekem szól, de igen írtam, hogy két erősítő blokk egy cd és egy előfok. Azaz 4 osztás. Ez az érvéghüvely mint gyűjtő megint oda lyukad ki amit szerettem volna elkerülni, hogy egy nagy bumszliba fussanak össze a vezetékek.
Már csak azért sem lesz így, mert azóta már megint tanultam, nevezetesen, hogy nem jó a digitális készüléknek egy elosztón lenni a többivel. Valószínű az lesz a megoldás, hogy bár egy házban lesz mind a négy konnektor, de két IEC aljzat lesz a bemenet, egyiken a cd játszó, másikon a három erősítő. A két független ösvény a bekötéshez amúgy is rendelkezésre áll.

[istvan01]

"Ha WAGO nem szimpatikus, amiből 5pólusnál több nem szokás, akkor lehet ez. Ebből van Z-S, Kék, Szürke. Csak legyen helyed hozzá."

Nem írtad, hogy mennyi felé osztanád, és milyen vastag vezetékből. Használhatnál 10 vagy 16 mm2-es érvéghüvelyeket megfelelő krimpelővel, amivel "anyagváltás" nélkül egyszerűen összeköthető több, pl. 1,5/2,5/4mm2 vezeték. (Esetleg így már még forraszthatóak is). A végén zsugorcsővel leszigeteled, és kész.

Érvéghüvely magában nem alkalmas stabilan szorító vezeték csatlakozásra, de veszélyes is. Érvéghüvely kizárólag sodrott vezetők szálainak összefogására való, ami után mehet a csavar, bilincs, rugó fogás alá. Tömör vezetékre felesleges, nem is marad rajta, lecsúszik. Van egy szabály, előírás, kettőnél több vezetőt egy érvéghüvelybe befogni tilos. Ha kettő, akkor az a kettő is legyen azonos keresztmetszetű.
Érvéghüvely forrasztva? Az érvéghüvelyben vezetők összeforrasztása (vezetékek forrasztása villanyszerelés szabályok szerint tilos) oldhatatlan kötésnek akár lehet alkalmas, de PVC szigetelésű vezetékről le fog olvadni a PVC, vagy nem kap elég meleget az ón. Teflonos vezetőkkel leolvadás nélkül lehet így forrasztanai.

Ha mégis valami hüvellyel összefogás, akkor egy méretes zárt saru, aminek a falvastagsága többszöröse az érvéghüvelynél. Ezek többsége aluból van, de lehet rézből is keresni. Ehhez viszont kézi hidraulikus préselő kell.

[vt05]

"Ha WAGO nem szimpatikus, amiből 5pólusnál több nem szokás, akkor lehet ez. Ebből van Z-S, Kék, Szürke. Csak legyen helyed hozzá."

Nem írtad, hogy mennyi felé osztanád, és milyen vastag vezetékből. Használhatnál 10 vagy 16 mm2-es érvéghüvelyeket megfelelő krimpelővel, amivel "anyagváltás" nélkül egyszerűen összeköthető több, pl. 1,5/2,5/4mm2 vezeték. (Esetleg így már még forraszthatóak is). A végén zsugorcsővel leszigeteled, és kész.

[istvan01]

"Ha WAGO nem szimpatikus, amiből 5pólusnál több nem szokás, akkor lehet ez. Ebből van Z-S, Kék, Szürke. Csak legyen helyed hozzá."


István01 köszönöm a soroló ötletet, ez lesz a legjobb megoldás. Csupán azt szeretném még megtudakolni, hogy ebben az apróságban nem gyártanak olyan anyagminőségűt, ami nem ipari, hanem a mi kényes elvárásunknak is megfelelő? Sárgaréz, vascsavar..... :/
Ha már veszek bele valami jobb madzagot, miért ne figyelnék erre a szegmensre is?

Hifi igényű sorolót, sorkapcsot tudtommal nem gyártanak. Ipari, lakossági kivitelnél tartósság, megbízhatóság, praktikum és olcsóság előbbre van, mint a szofisztikált zajszegény áram vezetés. De ebből a szempontból akkor mégis a WAGO az optimális, kevés zavaró fémtömeg, kis hely igény.

Lehet viszont barkácsolni. Veszel vörösréz sínt/lemezt (többféle keresztmetszet kapható) fúrsz lukakat vagy meneteket bele, sárgaréz/bronz csavarral befogod a vezetékeket, esetleg aranyozott sarukkal. Aztán szigeteled. Helyigénye ennek lesz a legtöbb.
