Cd játszók

[sutemenyx]

Működik amúgy a CD. Lett egy nagyon jó DAC-om, ezért gondoltam a futóművesítést, a 304 nem ad ki digitális jelet. Köszönöm az eddigi segítséget, örülnék esetleg további ötleknek!

Meg lehet csinálni, de sajnos kell szerezni hozzá mk2-be való szervó és dekóder pcb-t is.

[Ottokár]

Működik amúgy a CD. Lett egy nagyon jó DAC-om, ezért gondoltam a futóművesítést, a 304 nem ad ki digitális jelet. Köszönöm az eddigi segítséget, örülnék esetleg további ötleknek!

[pali923]

Keresd tunerman-t:
viewtopic.php?f=28&t=79741

Nem olyan régen beszéltem vele, nem vállal javítást mostanában.

[tonee73]

15 éve tulajdonomban lévő Philips CD 304 lejátszó átnézésére, tuning-modifkációra és futóművé alakítására keresek hozzáértőt! A segítséget
Megköszönöm!

Keresd tunerman-t:
viewtopic.php?f=28&t=79741

[Ottokár]

15 éve tulajdonomban lévő Philips CD 304 lejátszó átnézésére, tuning-modifkációra és futóművé alakítására keresek hozzáértőt! A segítséget
Megköszönöm!

[fisherx]

Bár ez nem a javítós rész, de ha már itt vagyunk, ilyen hiba akkor (is) szokott előfordulni, ha az optika
nincs alap helyzetben. A vezérlő uCON ezt érzékeli, és nem forgatja meg a lemezt, és nem küldi ki a jelet
a fókuszáláshoz. Az eredmény, nem történik semmi.
Erről meggyőződhetsz, ha leveszed a tetejét, és megnézed, hol van az optika a szánon.
Ha lézer hiba lenne, akkor sosem olvasná be a lemezt többször.

Némi adalék (igaz, angolul) Lampizator Lukasz tollából:
http://lampizator.eu/LAMPIZATOR/TRANSPO ... ology.html

Nagyon hasznos! Köszönöm a segítséget!

[tonee73]

Bár ez nem a javítós rész, de ha már itt vagyunk, ilyen hiba akkor (is) szokott előfordulni, ha az optika
nincs alap helyzetben. A vezérlő uCON ezt érzékeli, és nem forgatja meg a lemezt, és nem küldi ki a jelet
a fókuszáláshoz. Az eredmény, nem történik semmi.
Erről meggyőződhetsz, ha leveszed a tetejét, és megnézed, hol van az optika a szánon.
Ha lézer hiba lenne, akkor sosem olvasná be a lemezt többször.

Némi adalék (igaz, angolul) Lampizator Lukasz tollából:
http://lampizator.eu/LAMPIZATOR/TRANSPO ... ology.html

[La_Valse]

Bár ez nem a javítós rész, de ha már itt vagyunk, ilyen hiba akkor (is) szokott előfordulni, ha az optika
nincs alap helyzetben. A vezérlő uCON ezt érzékeli, és nem forgatja meg a lemezt, és nem küldi ki a jelet
a fókuszáláshoz. Az eredmény, nem történik semmi.
Erről meggyőződhetsz, ha leveszed a tetejét, és megnézed, hol van az optika a szánon.
Ha lézer hiba lenne, akkor sosem olvasná be a lemezt többször.

[fisherx]

Sziasztok
Segítségek szeretnék kérni. Van egy Harman/Kardon HD 710 cd lejátszóm, tudom van jobb de én szeretem :). Egy olyan hiba jött elő, hogy az esetek túlnyomó többségében nem olvassa be a cd-t, fel sem pörgeti, csak "megmakkanva" áll és csak nullákat ír ki a kijelző, nem jelez lemezt. Durva szórással de kb. 15-20 -ik próbálkozásra sikerül csak elindítani a lejátszást, de akkor hibátlanul megy minden a következő bekapcsolásig amikor használnám. A kérdésem, hogy milyen kilátásaim lehetnek, érdemes - e egy javításban gondolkozni, vagy inkább egy másik lejátszó vásárlásán gondolkozzak el, illetve van - e olyan szakember Miskolcon ahol foglalkoznának a dologgal. Köszönöm a válaszokat.

Ugyanilyen hibajelenség esetén nekem lézer egység csere volt a megoldás.

Köszönöm szépen a tippet!

[Alex_Aston]

Sziasztok
Segítségek szeretnék kérni. Van egy Harman/Kardon HD 710 cd lejátszóm, tudom van jobb de én szeretem :). Egy olyan hiba jött elő, hogy az esetek túlnyomó többségében nem olvassa be a cd-t, fel sem pörgeti, csak "megmakkanva" áll és csak nullákat ír ki a kijelző, nem jelez lemezt. Durva szórással de kb. 15-20 -ik próbálkozásra sikerül csak elindítani a lejátszást, de akkor hibátlanul megy minden a következő bekapcsolásig amikor használnám. A kérdésem, hogy milyen kilátásaim lehetnek, érdemes - e egy javításban gondolkozni, vagy inkább egy másik lejátszó vásárlásán gondolkozzak el, illetve van - e olyan szakember Miskolcon ahol foglalkoznának a dologgal. Köszönöm a válaszokat.

Ugyanilyen hibajelenség esetén nekem lézer egység csere volt a megoldás.

[fisherx]

Sziasztok
Segítségek szeretnék kérni. Van egy Harman/Kardon HD 710 cd lejátszóm, tudom van jobb de én szeretem :). Egy olyan hiba jött elő, hogy az esetek túlnyomó többségében nem olvassa be a cd-t, fel sem pörgeti, csak "megmakkanva" áll és csak nullákat ír ki a kijelző, nem jelez lemezt. Durva szórással de kb. 15-20 -ik próbálkozásra sikerül csak elindítani a lejátszást, de akkor hibátlanul megy minden a következő bekapcsolásig amikor használnám. A kérdésem, hogy milyen kilátásaim lehetnek, érdemes - e egy javításban gondolkozni, vagy inkább egy másik lejátszó vásárlásán gondolkozzak el, illetve van - e olyan szakember Miskolcon ahol foglalkoznának a dologgal. Köszönöm a válaszokat.

[frenki485]

Sziasztok!
A következő a gondom: a Cd lejátszóm egyik napról a másikra megadta magát, legalább is egy része.
A lemezeket gyorsan beolvassa, funkciók működnek, de sem a digitális, sem az analóg kimeneten nincs jel...
Ethosz Cd player-ről van szó.
Sajnos bár én is veszprémi vagyok, az ismert és szomorú okok miatt Puklics Józsihoz már nem tudom vinni...
Esetleg vmi ötlet, hogy hol, merre kell keresni a hibát és Veszprémben vagy a környéken javít-e vki?

[frenki485]

Sziasztok.
Volt valahol itt korábban egy oldal linkje, ahol gyakorlatilag talán a világ összes CD lejátszója fent volt, hogy milyen futómű és DAC van benne.
Valaki meg tudná adni, aki tudja?
Köszi

Itt elég nagy lista van.

https://www.dutchaudioclassics.nl/the_c ... rter_list/

https://www.dutchaudioclassics.nl/phili ... nism_list/

Ez már jó régi, de sztem azóta sincs jobb, teljesebb!

[Alex_Aston]

Köszi!

[tonee73]

Sziasztok.
Volt valahol itt korábban egy oldal linkje, ahol gyakorlatilag talán a világ összes CD lejátszója fent volt, hogy milyen futómű és DAC van benne.
Valaki meg tudná adni, aki tudja?
Köszi

http://vasiltech.narod.ru/CD-Player-DAC-Transport.htm

[ViXi78]

Sziasztok.
Volt valahol itt korábban egy oldal linkje, ahol gyakorlatilag talán a világ összes CD lejátszója fent volt, hogy milyen futómű és DAC van benne.
Valaki meg tudná adni, aki tudja?
Köszi

Itt elég nagy lista van.

https://www.dutchaudioclassics.nl/the_c ... rter_list/

https://www.dutchaudioclassics.nl/phili ... nism_list/

[Alex_Aston]

Sziasztok.
Volt valahol itt korábban egy oldal linkje, ahol gyakorlatilag talán a világ összes CD lejátszója fent volt, hogy milyen futómű és DAC van benne.
Valaki meg tudná adni, aki tudja?
Köszi

[Ruben]

Sziasztok
Úgy néz ki, hogy a Phillips 303-asom nem akar meggyógyulni. Illetve még reménykedem.
Minden tiszteletem a szerelő kitartásáért, de most már nagyon hiányzik.
Na de a kérdésem. Mi a véleményetek, tapasztalatotok a Meridian 506-ról?
Köszönöm

[La_Valse]

Csak inyenceknek
TJ.

Nem vagyok ínyenc, de a szemábra jel nagyon rendben van.

[tunerman]

Csak inyenceknek
A Philips CD100 laser pcb output buffer (LH0033CG) kapott egy kis tuningot, a bemeneti JFET-et egy BF246B utánhúzza a kimenetről. Az eddig is igen jó húzásnak számító LH0033CG beépítésével kapott hangzás így még tovább javult. A mellékelt oszciloszkóp képernyő fotóján a laser pcb kimeneti jelalakja látható, 500mv/div.
LH0033CG gyári adatai:
- slew rate: 1500v/usec
- bandwith: 100 MHz
- rise time: 2 nsec
- propagation delay: 1,2 nsec
- phase non linearity: 2 degrees
TJ.

[sutemenyx]

Egy CDM-0 már be is Silmic-esedett. A Panasonic FC 33uF/50V még lazán belement CDM-1-be, de ezek már egy picit nagyobbak. Kellett helyet csinálni nekik. A "csak gyári állapot" hívőknek van egy kép ékes példának, hogy miért nem jó egy cirka 40 éves gyári állapot. Igaz az 5 kondi közül ez(kép) a legrosszabb, de a többi is kb. 12-14 mikrót mutat csak a 33-ból.
Recap után azonnal érezhetően gyorsabb és határozottabb a futómű működése.
2455319B-A246-4A1C-BCFD-F94703E12E4A.jpeg36E143E5-8851-4AF9-9809-6E132E569BC9.jpegC734CF00-5007-469B-B65F-5D98CFEE5422.jpeg39539689-8E17-4A73-9689-26C3591492FB.jpeg5B2DC040-8235-458A-8B27-CA5FCAA1AA28.jpeg
Ügyeltem a forrasztásra is. Nem szeretem, ha valami igénytelenül össze van gányolva. Ebből a szempontból viszont én is szeretem ha gyári állapotban kapom meg.
Futó a helyén.
Most már órák óta hallgatom non oversampling módban és LF353H ic párossal a kimeneten. Kis warm up és járatás után parádés a hangja a 304-nek fejhallgatóval is a saját kimenetén.

Ahelyett, hogy inkább adnál nekem egy CDM-0-t.

[ViXi78]

Egy CDM-0 már be is Silmic-esedett. A Panasonic FC 33uF/50V még lazán belement CDM-1-be, de ezek már egy picit nagyobbak. Kellett helyet csinálni nekik. A "csak gyári állapot" hívőknek van egy kép ékes példának, hogy miért nem jó egy cirka 40 éves gyári állapot. Igaz az 5 kondi közül ez(kép) a legrosszabb, de a többi is kb. 12-14 mikrót mutat csak a 33-ból.
Recap után azonnal érezhetően gyorsabb és határozottabb a futómű működése.

kiszerelés 1


kiszerelés 2


eredeti kondi állapota

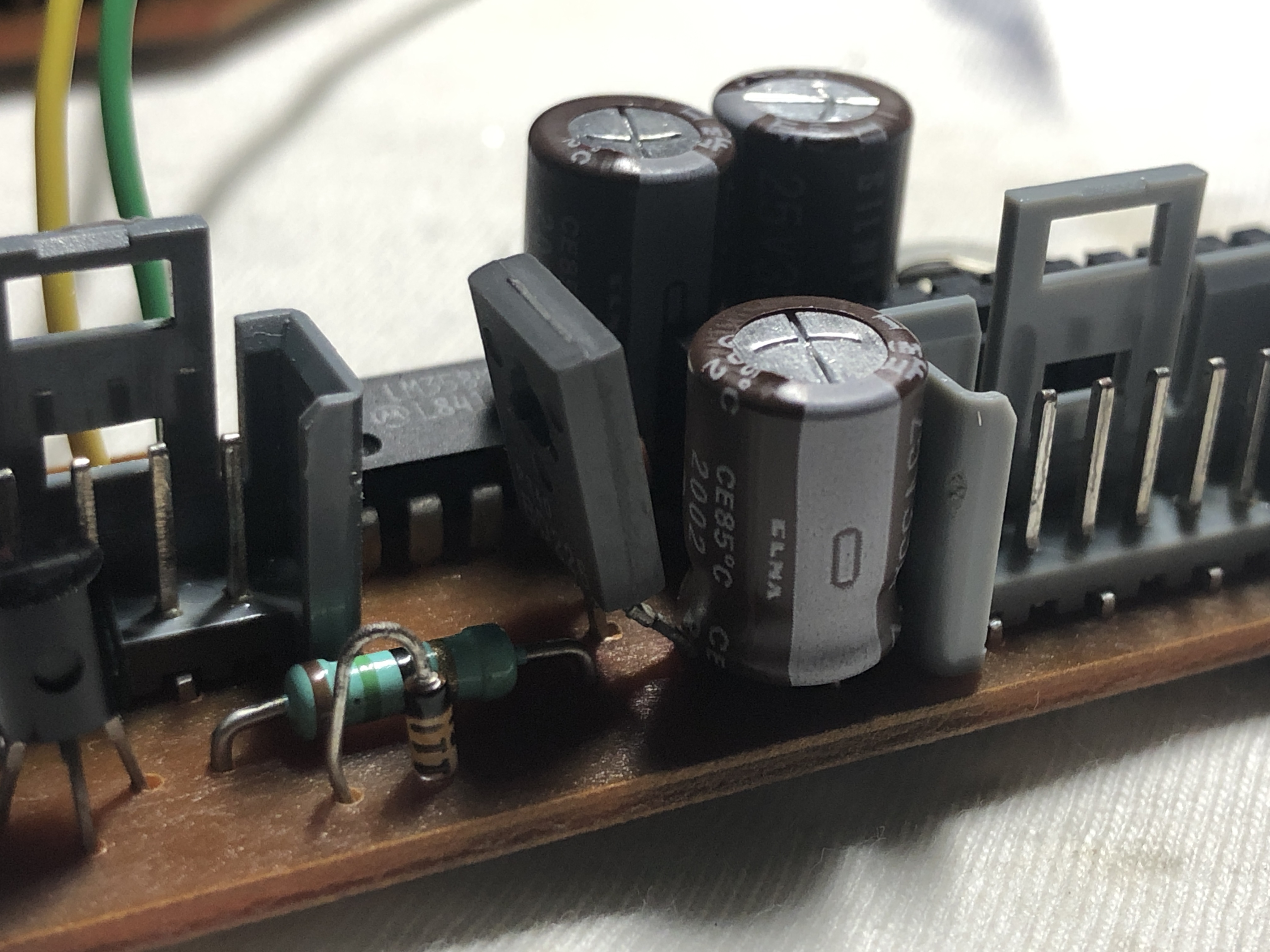

recap 1


recap 2


Ügyeltem a forrasztásra is. Nem szeretem, ha valami igénytelenül össze van gányolva. Ebből a szempontból viszont én is szeretem ha gyári állapotban kapom meg.

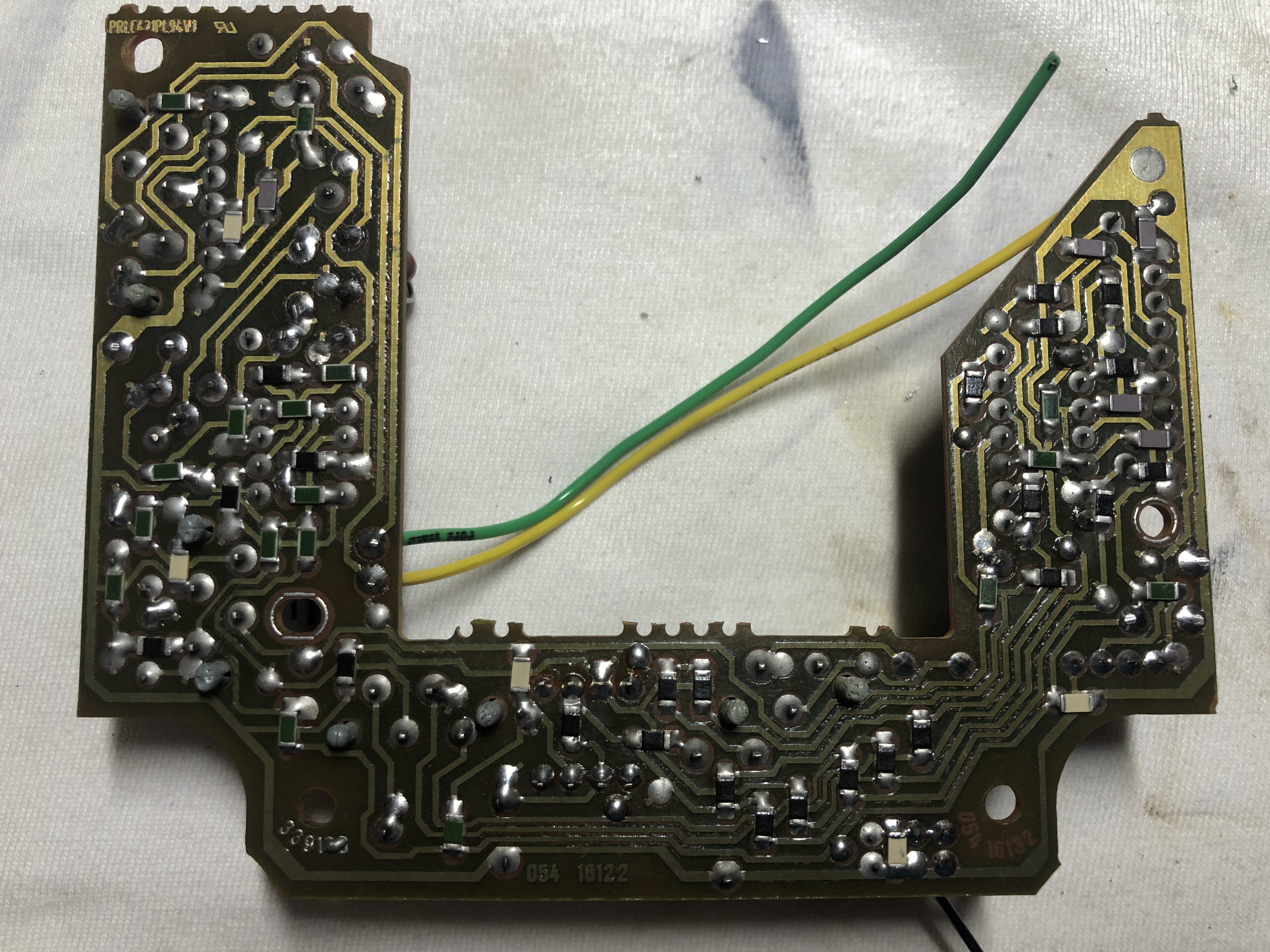

forrasztási oldal


Futó a helyén.

összerakva


Most már órák óta hallgatom non oversampling módban és LF353H ic párossal a kimeneten. Kis warm up és járatás után parádés a hangja a 304-nek fejhallgatóval is a saját kimenetén.

[tunerman]

A CD100 trial run lejátszómban 39 éve teljesítő Philips elektrolit kondenzátorokat Black Gate kondikra lecseréltem. Gondolkodtam mivel lehetne húzni az elektronikán is, végül a laser pcb és a DAC pcb közötti 40 cm-es kábelt meghajtó egyszerű followert kiszedtem. Helyére a National Semiconductor LH0033CG bufferjét beszerkesztettem, most már járatom a gépet
TJ.

[ViXi78]

Csak meg lett tólva egy kis Elna Silmic II-vel.


[ViXi78]

Hamarosan kezdődhet a Philips CD műtétsorozat. Befutott végre a hiányzó láncszem.
Jó és egyben érdekes látni az original zacsin lévő Made in Japan feliratot így 2021-ben, amikor már mindenen ott díszeleg a China felirat.
Még egy bipoláris kondi zacsit is le tudtam kapni ilyen felirattal. Így biztosan nem tévesztették el a nyomást. Vagy lehet csak a zacskó származását jelöli.

Nichicon UKZ 47uF/25V MUSE


Nichicon UES 100uF/50V MUSE BP
