Re: Cd modifikáció

Hozzászólás Szerző: tunerman »

egedzs írta:
2025.07.20., vas. 22:33
tunerman írta:
2025.07.19., szomb. 15:48
egedzs írta:
2025.07.19., szomb. 12:32


Köszönöm az eddigi segítséget! Lehet még két kérdésem?
1. A tápszűrő kondenzátor lehet Low ESR? Jobb választás a hosszabb élettartam miatt?
2. Kimeneti kondenzátornak elektrolit kondenzátor vagy fólia kondenzátor a jobb választás?
Köszönöm!

1. A Low ESR és a Long Life két különböző elkó paraméter
2. A CD lejàtszóknàl (ha van) elég nagy kapacìtású kimeneti elkók vannak (pl. 22-47uF), fóliakondiban ez elég nagy méret, nem mindenhol fér bele az elkó helyére.
TJ.
1. Amiket én találtam hosszabb élettartamúkat, mind Low ESR. Használható tápszűrőként?
2. 10 uF kimeneti kondenzátorok vannak a CD-ben. Jobb lenne ide a fóli kondenzátor vagy nincs hozadéka?
Röviden:
1. Igen
2. Nincs.
Hosszabban:
1. A recap értelme a működőképesség biztosìtása, más célokról mindenki maga dönt
2. Az elektroli kondenzátor helyett fólia becserélése egy fixa idea, bármilyen elkó helyett nem lesz jobb a bármilyen fóliakondenzátor :D
TJ.
LP: Lurné J1/Air Tangent 1B/Kiseki Agaat, PHONO: Twin Servo MCRIAA, AMPLIFIER: Münchhausen drive V-FET SE, CD: Philips CD100 trial run no NFB, TUNER: REL Precedent, CASSETTE: Nakamichi 1000/II, REEL: StellaMaster(SP-8) SPEAKER: Lowther Acousta 115/P6/7M, HEADPHONES: Stax SRA-14S/SR-009

Avatar
egedzs
Nincs visszaút
Nincs visszaút
Hozzászólások: 112
Csatlakozott: 2012.11.07., szer. 12:36
Értékelés: 0

Re: Cd modifikáció

Hozzászólás Szerző: egedzs »

tunerman írta:
2025.07.19., szomb. 15:48
egedzs írta:
2025.07.19., szomb. 12:32
tunerman írta:
2025.07.17., csüt. 14:08



Na jó - látom keresed a megoldásokat, de nem a jó írányban :D
- a tápegységben lévő elkók az elsőszámú gyanúsítottak
- ugyanolyan értékű elkót illik betenni a régi helyett
- a recap nem lehet gyengébb minőségű mint az eredeti készlet
TJ.
Köszönöm az eddigi segítséget! Lehet még két kérdésem?
1. A tápszűrő kondenzátor lehet Low ESR? Jobb választás a hosszabb élettartam miatt?
2. Kimeneti kondenzátornak elektrolit kondenzátor vagy fólia kondenzátor a jobb választás?
Köszönöm!

1. A Low ESR és a Long Life két különböző elkó paraméter
2. A CD lejàtszóknàl (ha van) elég nagy kapacìtású kimeneti elkók vannak (pl. 22-47uF), fóliakondiban ez elég nagy méret, nem mindenhol fér bele az elkó helyére.
TJ.
1. Amiket én találtam hosszabb élettartamúkat, mind Low ESR. Használható tápszűrőként?
2. 10 uF kimeneti kondenzátorok vannak a CD-ben. Jobb lenne ide a fóli kondenzátor vagy nincs hozadéka?

Avatar
tunerman
V.I.P.
V.I.P.
Hozzászólások: 2931
Csatlakozott: 2007.09.21., pén. 17:26
Értékelés: 2773
Tartózkodási hely: Tatabánya

Re: Cd modifikáció

Hozzászólás Szerző: tunerman »

egedzs írta:
2025.07.19., szomb. 12:32
tunerman írta:
2025.07.17., csüt. 14:08
egedzs írta:
2025.07.17., csüt. 12:56


Az elsődleges recap melyik kondenzátorokat érinti?
Ugyan olyan paraméterű vagy nagyobb értékű kondenzátor javasolt a táp szűréshez?
Javasolnál olcsóbb kondenzátor márkákat? Mondjuk ami a Conradnal beszerezhető.
Köszönöm!

Na jó - látom keresed a megoldásokat, de nem a jó írányban :D
- a tápegységben lévő elkók az elsőszámú gyanúsítottak
- ugyanolyan értékű elkót illik betenni a régi helyett
- a recap nem lehet gyengébb minőségű mint az eredeti készlet
TJ.
Köszönöm az eddigi segítséget! Lehet még két kérdésem?
1. A tápszűrő kondenzátor lehet Low ESR? Jobb választás a hosszabb élettartam miatt?
2. Kimeneti kondenzátornak elektrolit kondenzátor vagy fólia kondenzátor a jobb választás?
Köszönöm!

1. A Low ESR és a Long Life két különböző elkó paraméter
2. A CD lejàtszóknàl (ha van) elég nagy kapacìtású kimeneti elkók vannak (pl. 22-47uF), fóliakondiban ez elég nagy méret, nem mindenhol fér bele az elkó helyére.
TJ.
LP: Lurné J1/Air Tangent 1B/Kiseki Agaat, PHONO: Twin Servo MCRIAA, AMPLIFIER: Münchhausen drive V-FET SE, CD: Philips CD100 trial run no NFB, TUNER: REL Precedent, CASSETTE: Nakamichi 1000/II, REEL: StellaMaster(SP-8) SPEAKER: Lowther Acousta 115/P6/7M, HEADPHONES: Stax SRA-14S/SR-009

Avatar
egedzs
Nincs visszaút
Nincs visszaút
Hozzászólások: 112
Csatlakozott: 2012.11.07., szer. 12:36
Értékelés: 0

Re: Cd modifikáció

Hozzászólás Szerző: egedzs »

tunerman írta:
2025.07.17., csüt. 14:08
egedzs írta:
2025.07.17., csüt. 12:56
tunerman írta:
2025.07.17., csüt. 10:19
Ugyan én csak első generációs Philips lejátszókkal foglalkozom (CDM0, CDM1), de azért van néhány dolog.

- olyan CD lejátszót nem szabad venni ami nem játszik normálisan
- a recap 20-25 év feletti gépeknél elsőrangú kérdés
- a full recap akkor jöhet szóba, ha a kivett elkók már gyenge paramétereket mutatnak
- ha recap után is bizonytalan marad az olvasás, akkor az a megvásárláskor is rossz lejátszó volt - hiba volt megvenni.
TJ.
Az elsődleges recap melyik kondenzátorokat érinti?
Ugyan olyan paraméterű vagy nagyobb értékű kondenzátor javasolt a táp szűréshez?
Javasolnál olcsóbb kondenzátor márkákat? Mondjuk ami a Conradnal beszerezhető.
Köszönöm!

Na jó - látom keresed a megoldásokat, de nem a jó írányban :D
- a tápegységben lévő elkók az elsőszámú gyanúsítottak
- ugyanolyan értékű elkót illik betenni a régi helyett
- a recap nem lehet gyengébb minőségű mint az eredeti készlet
TJ.
Köszönöm az eddigi segítséget! Lehet még két kérdésem?
1. A tápszűrő kondenzátor lehet Low ESR? Jobb választás a hosszabb élettartam miatt?
2. Kimeneti kondenzátornak elektrolit kondenzátor vagy fólia kondenzátor a jobb választás?
Köszönöm!

Avatar
tunerman
V.I.P.
V.I.P.
Hozzászólások: 2931
Csatlakozott: 2007.09.21., pén. 17:26
Értékelés: 2773
Tartózkodási hely: Tatabánya

Re: Cd modifikáció

Hozzászólás Szerző: tunerman »

egedzs írta:
2025.07.17., csüt. 12:56
tunerman írta:
2025.07.17., csüt. 10:19
Ugyan én csak első generációs Philips lejátszókkal foglalkozom (CDM0, CDM1), de azért van néhány dolog.

- olyan CD lejátszót nem szabad venni ami nem játszik normálisan
- a recap 20-25 év feletti gépeknél elsőrangú kérdés
- a full recap akkor jöhet szóba, ha a kivett elkók már gyenge paramétereket mutatnak
- ha recap után is bizonytalan marad az olvasás, akkor az a megvásárláskor is rossz lejátszó volt - hiba volt megvenni.
TJ.
Az elsődleges recap melyik kondenzátorokat érinti?
Ugyan olyan paraméterű vagy nagyobb értékű kondenzátor javasolt a táp szűréshez?
Javasolnál olcsóbb kondenzátor márkákat? Mondjuk ami a Conradnal beszerezhető.
Köszönöm!

Na jó - látom keresed a megoldásokat, de nem a jó írányban :D
- a tápegységben lévő elkók az elsőszámú gyanúsítottak
- ugyanolyan értékű elkót illik betenni a régi helyett
- a recap nem lehet gyengébb minőségű mint az eredeti készlet
TJ.
LP: Lurné J1/Air Tangent 1B/Kiseki Agaat, PHONO: Twin Servo MCRIAA, AMPLIFIER: Münchhausen drive V-FET SE, CD: Philips CD100 trial run no NFB, TUNER: REL Precedent, CASSETTE: Nakamichi 1000/II, REEL: StellaMaster(SP-8) SPEAKER: Lowther Acousta 115/P6/7M, HEADPHONES: Stax SRA-14S/SR-009

Avatar
egedzs
Nincs visszaút
Nincs visszaút
Hozzászólások: 112
Csatlakozott: 2012.11.07., szer. 12:36
Értékelés: 0

Re: Cd modifikáció

Hozzászólás Szerző: egedzs »

tunerman írta:
2025.07.17., csüt. 10:19
Ugyan én csak első generációs Philips lejátszókkal foglalkozom (CDM0, CDM1), de azért van néhány dolog.

- olyan CD lejátszót nem szabad venni ami nem játszik normálisan
- a recap 20-25 év feletti gépeknél elsőrangú kérdés
- a full recap akkor jöhet szóba, ha a kivett elkók már gyenge paramétereket mutatnak
- ha recap után is bizonytalan marad az olvasás, akkor az a megvásárláskor is rossz lejátszó volt - hiba volt megvenni.
TJ.
Az elsődleges recap melyik kondenzátorokat érinti?
Ugyan olyan paraméterű vagy nagyobb értékű kondenzátor javasolt a táp szűréshez?
Javasolnál olcsóbb kondenzátor márkákat? Mondjuk ami a Conradnal beszerezhető.
Köszönöm!

Avatar
tunerman
V.I.P.
V.I.P.
Hozzászólások: 2931
Csatlakozott: 2007.09.21., pén. 17:26
Értékelés: 2773
Tartózkodási hely: Tatabánya

Re: Cd modifikáció

Hozzászólás Szerző: tunerman »

Ugyan én csak első generációs Philips lejátszókkal foglalkozom (CDM0, CDM1), de azért van néhány dolog.

- olyan CD lejátszót nem szabad venni ami nem játszik normálisan
- a recap 20-25 év feletti gépeknél elsőrangú kérdés
- a full recap akkor jöhet szóba, ha a kivett elkók már gyenge paramétereket mutatnak
- ha recap után is bizonytalan marad az olvasás, akkor az a megvásárláskor is rossz lejátszó volt - hiba volt megvenni.
TJ.
LP: Lurné J1/Air Tangent 1B/Kiseki Agaat, PHONO: Twin Servo MCRIAA, AMPLIFIER: Münchhausen drive V-FET SE, CD: Philips CD100 trial run no NFB, TUNER: REL Precedent, CASSETTE: Nakamichi 1000/II, REEL: StellaMaster(SP-8) SPEAKER: Lowther Acousta 115/P6/7M, HEADPHONES: Stax SRA-14S/SR-009

Avatar
egedzs
Nincs visszaút
Nincs visszaút
Hozzászólások: 112
Csatlakozott: 2012.11.07., szer. 12:36
Értékelés: 0

Re: Cd modifikáció

Hozzászólás Szerző: egedzs »

20 évnél idősebb CD lejátszónál milyen alapvető javítás időszerű, ha gond nélkül működik? Kondenzátorok cseréje hoz javulást? Milyen márkák jöhetnek szóba olcsóbb lejátszóknál? Melyik kondenzátorokat érdemes cserélni?
Ha nehezen olvas be lemezeket, akkor segíthet a kondenzátorok cseréje vagy akkor többnyire lézer csere szükséges? Köszönöm!

Becky
Isten Hozott! :)
Isten Hozott! :)
Hozzászólások: 2
Csatlakozott: 2025.01.10., pén. 02:43
Értékelés: 0
Tartózkodási hely: Singapore
Kapcsolat:

Re: Cd modifikáció

Hozzászólás Szerző: Becky »

Nagyon örülök, hogy csatlakoztam ehhez a fórumhoz. Mindenkinek a beszélgetései nagyon átgondoltak voltak, és bővítették a tudásomat. Köszönöm a segítségedet.
A siker titka a céltudatosság.

Avatar
tunerman
V.I.P.
V.I.P.
Hozzászólások: 2931
Csatlakozott: 2007.09.21., pén. 17:26
Értékelés: 2773
Tartózkodási hely: Tatabánya

Re: Cd modifikáció

Hozzászólás Szerző: tunerman »

Egy újabb lépés a Philips CD100 tápegységeinek a zajcsökkentésében, a " -2,4v back bias supply " lett most feljavítva.

Érdekes módon a többi tápfeszültségen vannak bypass (hídegítő elektrolit kondenzátorok) csak ezen nincsenek, pedig ez egy közös referenciafeszültség lenne, ami a jelfefolgozó chip készlet 1-es lábaira megy (SAA7000, 7010, 7020, 7030).

A legnagyobb zavarjelszint a clock (SAA7000) és a digi filter (SAA7030) lábainál van, így oda került 1-1 db 5uF/16v-os Kaisei elektrolit kondenzátor :smile53:
TJ.
Csatolmányok
Philips CD100 back bias supply (-2,4v) capacitors.jpeg
Philips CD100 back bias supply (-2,4v) capacitors.jpeg (254.77 KiB) Megtekintve 1486 alkalommal
LP: Lurné J1/Air Tangent 1B/Kiseki Agaat, PHONO: Twin Servo MCRIAA, AMPLIFIER: Münchhausen drive V-FET SE, CD: Philips CD100 trial run no NFB, TUNER: REL Precedent, CASSETTE: Nakamichi 1000/II, REEL: StellaMaster(SP-8) SPEAKER: Lowther Acousta 115/P6/7M, HEADPHONES: Stax SRA-14S/SR-009

Avatar
tunerman
V.I.P.
V.I.P.
Hozzászólások: 2931
Csatlakozott: 2007.09.21., pén. 17:26
Értékelés: 2773
Tartózkodási hely: Tatabánya

Re: Cd modifikáció

Hozzászólás Szerző: tunerman »

A Philips CD100 DAC nyomtatott áramköri paneljának a tervezésénél egy előrelátó megoldást alkalmaztak a nagyáramú 7000-es chipkészlet tagjainál. Az odavezető testfólia mindegyik IC-nél meg van szakítva, és egy jumper (átkötés) van beiktatva, hogy esetlegesen mérni tudják az áramfelvételt.

Ez egy műszaki megoldás a vele járó nyilvánvaló előnyökkel, de nekem mostanság lehetnek más szempontjaim is :smile29:
Mivel így valójában a nagyáramú testfólíába beíktatott jumperekkel lerontják a hozzávezetés ellenállását, és ezen a megszakítás/anyagváltáson több hibafeszültség keletkezik mint az odavezető testfólia szakaszon :smile51:

A dolog odáig fajult, hogy megmértem egy 20cm-es, 0,7mm-es forrasztóón darabkának az ellenállását, hogy mivel is lehetne csökkenteni ennek az CD őskövületnek a testfóliáján keletkező zavarfeszültségének a szintjén.

Kiderült, hogy a Siltech ezüstöt is tartalmazó forrasztóanyaga jóval kisebb ellenállású mint a Multicore 362 Flux hagyományos kivitelezésűnek. Jelenleg a jumperek gyári forrasztásának a leszippantása, és a Siltechel való újraforrasztása folyik :smile53:
TJ.
Csatolmányok
Multicore 362 Flux 0,7mm.jpeg
Multicore 362 Flux 0,7mm.jpeg (102.92 KiB) Megtekintve 1632 alkalommal
Siltech silver 0,7mm.jpeg
Siltech silver 0,7mm.jpeg (218.81 KiB) Megtekintve 1632 alkalommal
LP: Lurné J1/Air Tangent 1B/Kiseki Agaat, PHONO: Twin Servo MCRIAA, AMPLIFIER: Münchhausen drive V-FET SE, CD: Philips CD100 trial run no NFB, TUNER: REL Precedent, CASSETTE: Nakamichi 1000/II, REEL: StellaMaster(SP-8) SPEAKER: Lowther Acousta 115/P6/7M, HEADPHONES: Stax SRA-14S/SR-009

Avatar
tunerman
V.I.P.
V.I.P.
Hozzászólások: 2931
Csatlakozott: 2007.09.21., pén. 17:26
Értékelés: 2773
Tartózkodási hely: Tatabánya

Re: Cd modifikáció

Hozzászólás Szerző: tunerman »

Még egy gondolat arról, hogy a Philips CD100 DAC pcb nyomtatottt áramköri tervezési hibáját észrevettem és kijavítottam...

Nem kell több mint 40 év távlatából kritizálni a tervező mérnököket, hogy milyen hiányosságok és téves gondolatok találhatók az első CD lejátszóban. Biztos vagyok benne, hogy akkori a legjobb tudásuk szerint dolgoztak és fejlesztették ki ezt a készüléket.

Az egy más kérdés, hogy az eltelt idő alatt kiderült az analóg és a digitális földelések szétválasztásának a szükségessége, valamint a jitter csökkentésének a fontossága :smile53:

Az a 11 cm-es elkerülő vezeték beforrasztása minden CD100-as gépnek a DAC paneljára az alapvető gondját egyszerű módon megszünteti, és sokkal jobb hangzást bíztosít.
TJ.
LP: Lurné J1/Air Tangent 1B/Kiseki Agaat, PHONO: Twin Servo MCRIAA, AMPLIFIER: Münchhausen drive V-FET SE, CD: Philips CD100 trial run no NFB, TUNER: REL Precedent, CASSETTE: Nakamichi 1000/II, REEL: StellaMaster(SP-8) SPEAKER: Lowther Acousta 115/P6/7M, HEADPHONES: Stax SRA-14S/SR-009

Avatar
tunerman
V.I.P.
V.I.P.
Hozzászólások: 2931
Csatlakozott: 2007.09.21., pén. 17:26
Értékelés: 2773
Tartózkodási hely: Tatabánya

Re: Cd modifikáció

Hozzászólás Szerző: tunerman »

Előzetes megjegyzés:
Tartózkodni szoktam bármilyen HiFi készülék modifikálásának, tuningjának a szubjektív hangzási értékelésétől, mert semmi szükségét nem érzem az általános és ömlengő dícséreteknek.

Amiért mégis megemlítem a Philips CD100-as lejátszó DAC paneljára ráforrasztott 11cm-es ezüstözött bypass vezeték hatását, az azért van, mert szerintem pont a negatívnak tűnő/szánt vélemény igazolja a modifikáció valódi hatásmechanizmusát :smile29:

Szóbeli vélemény:
" 4-5 CD lemez meghallgatása után kiforrasztottam a clock IC testfólíáját elkerülő vezetéket a következők miatt...a dinamika akkorát nőtt hogy csak na, a húrok zengése nem akar végetérni, a magasak mennyisége pedig brutálisan megnőtt ".
TJ.
LP: Lurné J1/Air Tangent 1B/Kiseki Agaat, PHONO: Twin Servo MCRIAA, AMPLIFIER: Münchhausen drive V-FET SE, CD: Philips CD100 trial run no NFB, TUNER: REL Precedent, CASSETTE: Nakamichi 1000/II, REEL: StellaMaster(SP-8) SPEAKER: Lowther Acousta 115/P6/7M, HEADPHONES: Stax SRA-14S/SR-009

Avatar
tunerman
V.I.P.
V.I.P.
Hozzászólások: 2931
Csatlakozott: 2007.09.21., pén. 17:26
Értékelés: 2773
Tartózkodási hely: Tatabánya

Re: Cd modifikáció

Hozzászólás Szerző: tunerman »

Látom ám a lelkesedést :D, ezért egy gyári állapotú CD100-ba is próbaképpen beleforrasztottam az SAA7020-as elkerülő ezüstvezetékes földelését - hát csak működik itt is ez a mod :smile53:
TJ.
Csatolmányok
Philips CD100 factory condition ground mod.jpg
LP: Lurné J1/Air Tangent 1B/Kiseki Agaat, PHONO: Twin Servo MCRIAA, AMPLIFIER: Münchhausen drive V-FET SE, CD: Philips CD100 trial run no NFB, TUNER: REL Precedent, CASSETTE: Nakamichi 1000/II, REEL: StellaMaster(SP-8) SPEAKER: Lowther Acousta 115/P6/7M, HEADPHONES: Stax SRA-14S/SR-009

Avatar
cat7505
Kezdő Fórumlakó
Kezdő Fórumlakó
Hozzászólások: 340
Csatlakozott: 2015.06.28., vas. 11:57
Értékelés: 52
Tartózkodási hely: Sitke

Re: Cd modifikáció

Hozzászólás Szerző: cat7505 »

Hát megérkezett :rolleyes:
Kondicsere indul.....majd (most még csak szolid ismerkedés).
Intuitív és autodidakta alkotó (DIY-er), középsúlyú pákaforgató,
holisztikus szemléletű gondolkodó, spirituális anyag suttogó…
mellesleg nem vagyok százas, sosem voltam olyan gyenge IQ-ra

Avatar
tunerman
V.I.P.
V.I.P.
Hozzászólások: 2931
Csatlakozott: 2007.09.21., pén. 17:26
Értékelés: 2773
Tartózkodási hely: Tatabánya

Re: Cd modifikáció

Hozzászólás Szerző: tunerman »

Egy fólia tervezési anomáliáról írnék a Philips CD100 DAC paneljának a kapcsán, ami a tápzaj + jitter csökkentés kapcsán került napvilágra.

A "clock" IC (SAA7000) tápfeszültségén lévő zajkomponenseket próbáltam csökkenteni mindenféle hídegítő kondenzátorokkal, de nem akart semmiképpen sem megszűnni. Végül elkezdtem magán a test fólián mérni a betáplálási ponttól a zajfeszültség növekedését, és kiderült egy probléma - tudniillik az error correction IC + memory IC árama átfolyik az SAA7000 testfóliáján :smile51:
Hűha...
Ez az SAA7020 meg a hozzátartozó memória IC olyan zavart indukál magában az odavezető testfóliában, hogy a jitter értékét így nem lehetetett tovább csökkenteni. Ráadásul ez a zavarjel áttételesen az órajelen keresztül visszakerül megára az SAA7020-ra is, romlik a hibajavítási képessége - villog az alsó sorban lévő zöld kijelőlő LED több lemeznél :angry:

Mit lehet tenni ezekután a DAC nyomtatott áramköri lapjának a szétbarmolása nélkül?
Szerencsére az elektronok ismerik a fizikát, igyekeznek a kisebb ellenállás írányában haladni - tehát a legegyszerűbben egy igen kis belső ellenállású, jó vezetőképességű bypass vezetéket kell beforrasztani. Ami átveszi a nagyáramú IC-k testvezetékének a szerepét, és a kisfogyasztású SAA7000 testvezetékét kikerülve ott automatkusan csökken a táp zavarjel. :smile53:

Az ötlet működik, az olvasási hibákat jelző LED kevesebbet villan fel, és a hangzás is javult, mivel nem az eddigi "javított" zenét kell hallgatnom :smile29:
TJ.
Csatolmányok
Philips CD100 error correction ground schematic.jpeg
Philips CD100 error correction ground schematic.jpeg (159.6 KiB) Megtekintve 2263 alkalommal
Philips CD100 error correction ground mod.jpg
LP: Lurné J1/Air Tangent 1B/Kiseki Agaat, PHONO: Twin Servo MCRIAA, AMPLIFIER: Münchhausen drive V-FET SE, CD: Philips CD100 trial run no NFB, TUNER: REL Precedent, CASSETTE: Nakamichi 1000/II, REEL: StellaMaster(SP-8) SPEAKER: Lowther Acousta 115/P6/7M, HEADPHONES: Stax SRA-14S/SR-009

Avatar
tunerman
V.I.P.
V.I.P.
Hozzászólások: 2931
Csatlakozott: 2007.09.21., pén. 17:26
Értékelés: 2773
Tartózkodási hely: Tatabánya

Re: Cd modifikáció

Hozzászólás Szerző: tunerman »

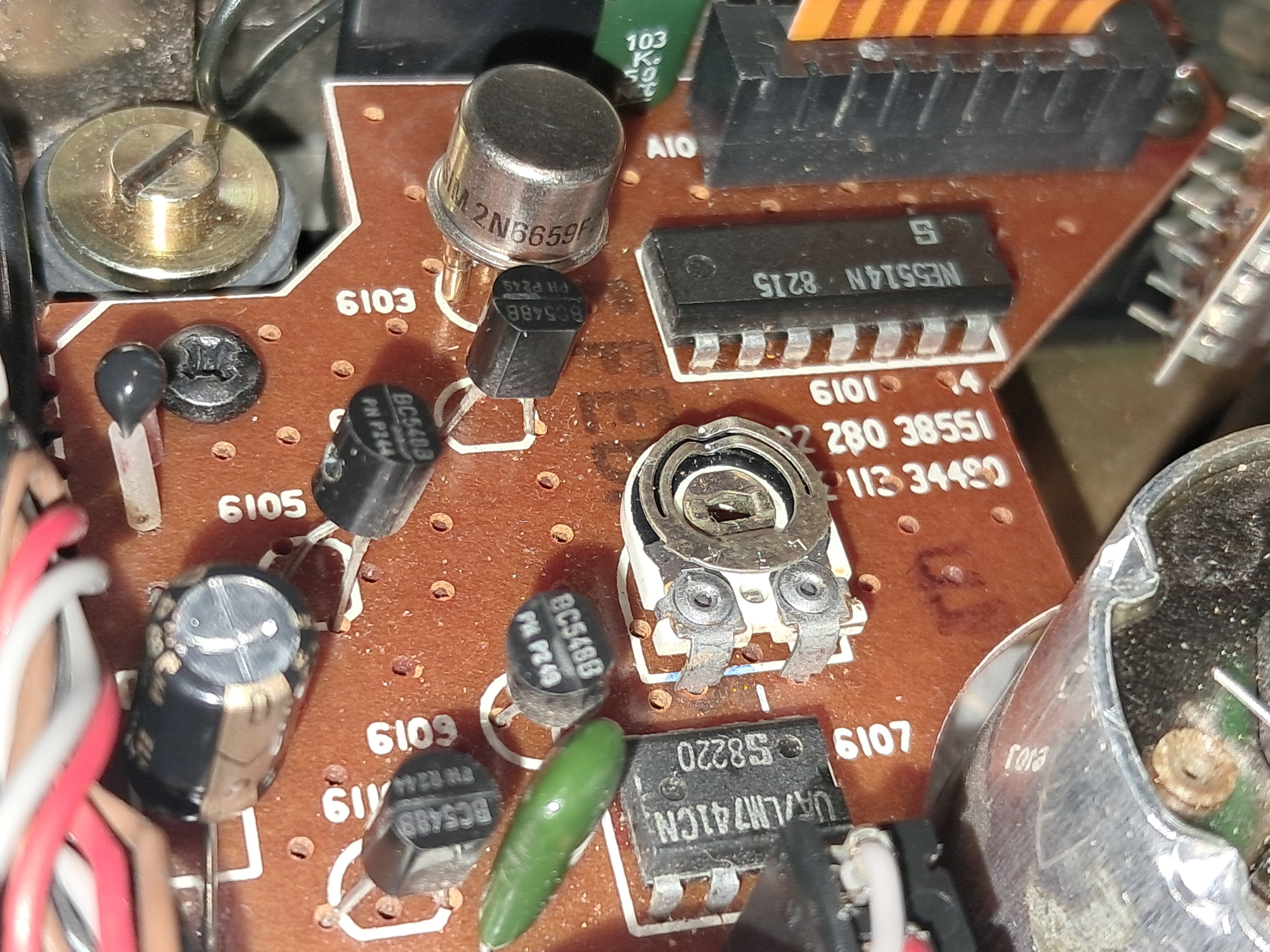

Elvégeztem a 2N6659 V-MOSPOWER FET laser preamp beméréseit, és kiderült hogy finomítani kell egy kicsit az elvi kapcsoláson - mit jelent ez?

A 2N6659 magasabb gate feszültségének (+1,7-1,8v) az előállításához berakott két dióda ugyan nyításban van, de az erősítési frekvencián ( 100k - 2 MHz) már van némi dinamikus belső ellenállása. Mivel ezek a diódák a visszacsatoló hálózatba kerültek, ez a vàltozás itt nem kívánatos, és ezért egy bypass kondenzátorral (a fotón kék színű a 2,2uF) lehidegítettem a testhez őket. :D
Most indul a járatás, még jobb hangzást várok a V-MOSPOWER FET-es bemenettől, végre kibontakozhat az extrém gyors félvezető igazi tudása.
TJ.
Csatolmányok
Philips CD100 2N6659 V-MOSPOWER FET input schema.jpg
Philips CD100  V-MOSPOWER FET laser amp mod foto.jpeg
Philips CD100 V-MOSPOWER FET laser amp mod foto.jpeg (200.81 KiB) Megtekintve 2397 alkalommal
LP: Lurné J1/Air Tangent 1B/Kiseki Agaat, PHONO: Twin Servo MCRIAA, AMPLIFIER: Münchhausen drive V-FET SE, CD: Philips CD100 trial run no NFB, TUNER: REL Precedent, CASSETTE: Nakamichi 1000/II, REEL: StellaMaster(SP-8) SPEAKER: Lowther Acousta 115/P6/7M, HEADPHONES: Stax SRA-14S/SR-009

Avatar
tunerman
V.I.P.
V.I.P.
Hozzászólások: 2931
Csatlakozott: 2007.09.21., pén. 17:26
Értékelés: 2773
Tartózkodási hely: Tatabánya

Re: Cd modifikáció

Hozzászólás Szerző: tunerman »

Szerencsére mindig van feljebb a hangzás tekintetében, és ez így történt most a frissen beépített 2N7000 lecserélésenél is. Egy 2N6659 V-MOSPOWER FET került be helyette, aminek legfőképp az volt az oka, hogy sokkal gyorsabb eszkőzről van szó (Rise time 2nsec). Kicsit magasabb gate feszültséget igényelt, ezt az eddigi egy helyett most kettő sorbakötött 1N4841 bíztosítja.

Ami az első másodpercekben egyből feltűnt, hogy hangosabb lett a Philips CD100 :smile29: , persze ezt sok mindennek lehet az összhatása (pl. több infó, vagy helyesebb dinamika arányok).
TJ.
Csatolmányok
Philips CD100 V-MOSPOWER FET laser preamp input.jpg
LP: Lurné J1/Air Tangent 1B/Kiseki Agaat, PHONO: Twin Servo MCRIAA, AMPLIFIER: Münchhausen drive V-FET SE, CD: Philips CD100 trial run no NFB, TUNER: REL Precedent, CASSETTE: Nakamichi 1000/II, REEL: StellaMaster(SP-8) SPEAKER: Lowther Acousta 115/P6/7M, HEADPHONES: Stax SRA-14S/SR-009

Avatar
tunerman
V.I.P.
V.I.P.
Hozzászólások: 2931
Csatlakozott: 2007.09.21., pén. 17:26
Értékelés: 2773
Tartózkodási hely: Tatabánya

Re: Cd modifikáció

Hozzászólás Szerző: tunerman »

A Philips CD100 vertical DMOS FET laser preamplifier input modifikációjának az elvi rajzát feltenném, az eredeti munkaponti feszültségek a 2N7000 gate elektródájának a kivételével (+1,3-1,4v) nem nagyon változtak meg.

Az 1N4148 dióda utólagos beépítése könnyen megy, mert a Philips a panelen hagyott lyukakat az SMD alkatrészek mellett az esetleges javításokhoz :smile53:
TJ.
Csatolmányok
Philips CD100 vertical DMOS FET laser amp schema.jpg
Philips CD100 vertical DMOS FET laser amp mod.jpg
LP: Lurné J1/Air Tangent 1B/Kiseki Agaat, PHONO: Twin Servo MCRIAA, AMPLIFIER: Münchhausen drive V-FET SE, CD: Philips CD100 trial run no NFB, TUNER: REL Precedent, CASSETTE: Nakamichi 1000/II, REEL: StellaMaster(SP-8) SPEAKER: Lowther Acousta 115/P6/7M, HEADPHONES: Stax SRA-14S/SR-009

Avatar
tunerman
V.I.P.
V.I.P.
Hozzászólások: 2931
Csatlakozott: 2007.09.21., pén. 17:26
Értékelés: 2773
Tartózkodási hely: Tatabánya

Re: Cd modifikáció

Hozzászólás Szerző: tunerman »

A Philips CD100 tuning újabb lépése történt meg, már nemcsak a hangfrekvenciás kimeneten van V-FET, hanem a laser preamplifier bemenetén is :smile53:

Mint tudnivaló egy CD lejátszó analóg erősìtővel kezdődik (a lézerdióda lemezről visszaverődő fényét fotódetektorok érzékelik, és azok jelét kell felerősíteni), és analóg kimeneti fokozattal (L/R) végződik.
A laser preamplifier bemenete eredetileg egy földelt emitteres BC548B tranzisztorral van megoldva, és most ez lett kicserélve egy 2N7000 vertical DMOS FET-re. Apró áramköri módosítást kellett tenni (+ egy dióda), hogy a szükséges munkaponthoz a magasabb gate feszültség meglegyen. :D
TJ.
Csatolmányok
2n7000-n-channel-enhancement-mode-vertical-dmos-fet-data-sheet-20005695a.pdf
(751.33 KiB) Letöltve 4154 alkalommal.
Philips CD100 vertical DMOS FET laser amp input.jpeg
Philips CD100 vertical DMOS FET laser amp input.jpeg (160.35 KiB) Megtekintve 2772 alkalommal
LP: Lurné J1/Air Tangent 1B/Kiseki Agaat, PHONO: Twin Servo MCRIAA, AMPLIFIER: Münchhausen drive V-FET SE, CD: Philips CD100 trial run no NFB, TUNER: REL Precedent, CASSETTE: Nakamichi 1000/II, REEL: StellaMaster(SP-8) SPEAKER: Lowther Acousta 115/P6/7M, HEADPHONES: Stax SRA-14S/SR-009

Avatar
cat7505
Kezdő Fórumlakó
Kezdő Fórumlakó
Hozzászólások: 340
Csatlakozott: 2015.06.28., vas. 11:57
Értékelés: 52
Tartózkodási hely: Sitke

Re: Cd modifikáció

Hozzászólás Szerző: cat7505 »

Még művelődök modifikáció témában....de bizonyos témákban eléggé zavarosa kép:
/az eredmény publikálásra kerül....akinek inge vegye is magára/

Pl.: egyes nagy nevű (nem Magyar!) moddingos-ok azt állítják A/D chip szűrőkondik minősége nem hallható,
sőt van olyan is aki szerit még azok teljes elhagyása sem....na bumm

két konfigot állítottam össze, lehet jósolni melyik lesz a nyerő, vagy véleményezni a fentieket.
Intuitív és autodidakta alkotó (DIY-er), középsúlyú pákaforgató,
holisztikus szemléletű gondolkodó, spirituális anyag suttogó…
mellesleg nem vagyok százas, sosem voltam olyan gyenge IQ-ra

Avatar
cat7505
Kezdő Fórumlakó
Kezdő Fórumlakó
Hozzászólások: 340
Csatlakozott: 2015.06.28., vas. 11:57
Értékelés: 52
Tartózkodási hely: Sitke

Re: Cd modifikáció

Hozzászólás Szerző: cat7505 »

Sziasztok!

Nemrég került hozzám egy Philips CD304 (nem Mk II.)
amit tudok róla: -Jófogás-os beszerzés volt-
kb. 4 hónapja volt rajta ReCAP, OPA csere (ORACLE II 02) foglaltban, és RCA csatlakozót kapott
A "elkövetőként" őt nevezte meg az eladó: (Ádám Szilárd, Velence) ha ez mond valamit...

Ami már nálam történt: 220-240V átkötés (ezen konkrétan kiakadtam: kb. a 0-dik lépés!)

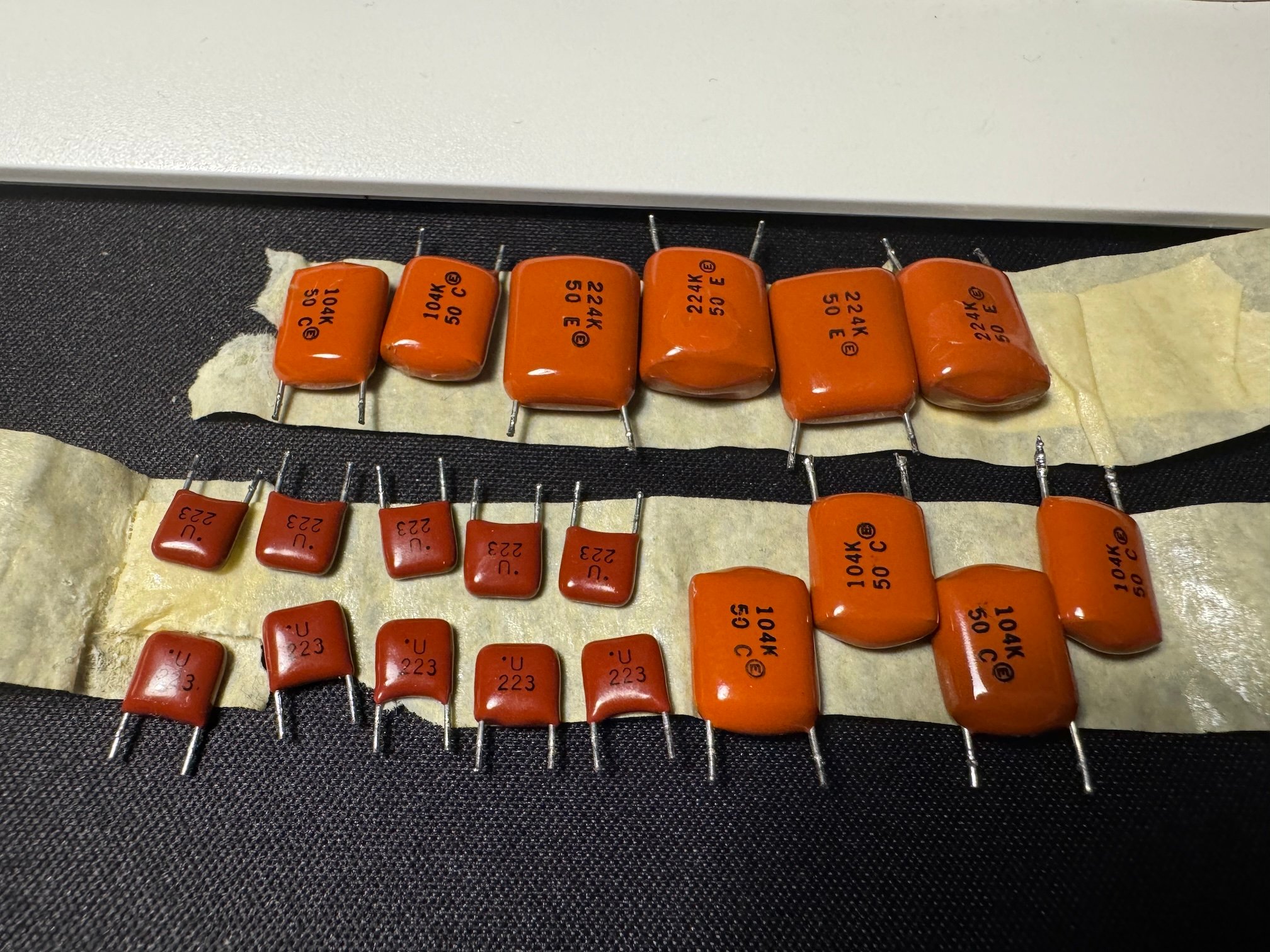

Trafó árnyékolása, kristályok házának földelése, 220nF fólia kondi minden táp.szab. mellé,
IC fogatok beépítése: Tda540P/saa7030/saa7010.. (utóbbiak oka csereszabatos ?signetics? IC-k :D )
IEC ajzat beépítés, AC vezetékezés csere -most következik...

A készülék ezüst előlapos, és úgy néz ki CDM-0 mechanikás verzió...
ennek a számomra észszerű keretek közötti DIY "feljavításhoz" keresek
iránymutató/szakmai tanácsadót :rolleyes:


Amire én gondoltam: dac csere és szűrőkondik cseréje /SMD-k mindenképp/,
a kerámia IC-k már meg vannak
NOS mód -könnyen visszavonható módon,
DEM reclock a TDA1540-en
belső vezetékezés: lézer-dac board, dac board-Rca
jobb OPA, füles kiment leválasztás (mondjuk ez kb. csak a csati kihúzása),
gyorsabb/jobb egyenirányítók a tápba, ?táp szabályzok?
kb ennyi, most más nem jut eszembe.
Intuitív és autodidakta alkotó (DIY-er), középsúlyú pákaforgató,
holisztikus szemléletű gondolkodó, spirituális anyag suttogó…
mellesleg nem vagyok százas, sosem voltam olyan gyenge IQ-ra

Avatar
cirboka
Nincs visszaút
Nincs visszaút
Hozzászólások: 141
Csatlakozott: 2012.07.14., szomb. 10:01
Értékelés: 11

Re: Cd modifikáció

Hozzászólás Szerző: cirboka »

Sziasztok!
Van egy Philips cd751-es TDA1549 dacos cd játszóm,valaki vállalna erre csöves kimenetet építeni?
http://www.lampizator.eu/lampizator/ref ... CD753.html

Avatar
tonee73
Kiemelt Moderátor
Kiemelt Moderátor
Hozzászólások: 13205
Csatlakozott: 2008.12.12., pén. 11:49
Értékelés: 6206
Tartózkodási hely: SO15 0SB

Re: Cd játszók

Hozzászólás Szerző: tonee73 »

Fecni írta:
2024.04.22., hétf. 09:36
Sziasztok!
Vásároltam nemrég egy Naim CD3 lejátszót. Mivel gyárilag nincs SPDIF kimenete, kihoztam az SAA7220 14-es lábáról a jelet egy RCA csatira, ahogy azt a Lampizator oldalán olvastam. Működik is.
Lampizator továbbá csinált ehhez a lejátszóhoz egy NOS modot is, ahogy azt az egyik képen látni ezen az oldalon, ahol a sárga vezetékekkel hidalt át 3 vezetősávot.
http://www.lampizator.eu/lampizator/REF ... imcd3.html

Az a kérdésem, hogy ha ezt a modot megcsinálom, attól még a 14-es lábon ki fog jönni az SPDIF jel vagy ezzel kiiktatom az SAA chipet teljesen?
HA továbbra is kijön az SPDIF jel, az is NOS lesz vagy az marad OS?
A kérdés átkerült a helyére.
Jó zenék --> Marantz CD16 --> Etalon Suprampli --> Chario Constellation Delphinus mkII

Ha meghalsz, te nem tudod, hogy halott vagy, csak a többieknek nehéz.Ugyanez a helyzet akkor is, ha hülye vagy.

Avatar
Fecni
Nincs visszaút
Nincs visszaút
Hozzászólások: 140
Csatlakozott: 2010.07.25., vas. 22:07
Értékelés: 10

Re: Cd játszók

Hozzászólás Szerző: Fecni »

Sziasztok!
Vásároltam nemrég egy Naim CD3 lejátszót. Mivel gyárilag nincs SPDIF kimenete, kihoztam az SAA7220 14-es lábáról a jelet egy RCA csatira, ahogy azt a Lampizator oldalán olvastam. Működik is.
Lampizator továbbá csinált ehhez a lejátszóhoz egy NOS modot is, ahogy azt az egyik képen látni ezen az oldalon, ahol a sárga vezetékekkel hidalt át 3 vezetősávot.
http://www.lampizator.eu/lampizator/REF ... imcd3.html

Az a kérdésem, hogy ha ezt a modot megcsinálom, attól még a 14-es lábon ki fog jönni az SPDIF jel vagy ezzel kiiktatom az SAA chipet teljesen?
HA továbbra is kijön az SPDIF jel, az is NOS lesz vagy az marad OS?

Válasz küldése

Vissza: “DIY - csináld magad!”
