Egy nagyon érdekes projektről tennék fel információt, egy 1962-ben gyártott McIntosh C-11 előerősítő phono korrektora elé beépítettem két Tamura ipari jelátvivő transzformátort.
Ezek a régi csöves előfokok csak MM phono bemenettel rendelkeznek, de mivel még mindig használatban vannak , felmerült kérdésként, hogy miképpen lehetne MC PU-val használni. Áttekintve a lehetőségeket, a phono 2 bemenethez két Tamura ipari jelátvivő transzformátor beépìtése megoldhatónak látszott.
Ez a tipus ( Tamura 1-427-518-11 ) megmérve 1:10-es áttételt tud, autotranszformátorként használva, a megfelelő lezáró ellenállással ellátva be is szereltem.
10 ohmos generátor meghajtással 10Hz - 200kHz/-1dB a frekvenciamenete, a tulajdonos visszajelzése alapján még kisebb lett a bemeneti zajszintje mint az phono 1 MM bemenetének ...pedig valójában egy nagyságrenddel nőtt a phono 2 érzékenysége.
TJ.

Egyik kedves barátom készítette gondoltam közzé teszem ezt a szép munkát! Jó látni azért még készülnek remek készülékek saját kezűleg!
A kapcsolás egyébként fent van a neten is pozzoli riaa!

Egy akku pack project-hez illetve annak legyártásához keresek barkácsoló kedvű kollégát.

Van egy Phono aminek 18V-os külső gagyi tápja van. Lehet hozzá rendelni komolyabb tápot a forgalmazótól, de szerintem túlárazott.

Mivel vannak Bosch-hoz és Parkside-hoz, Ferrex-hez nagy Amper órás akkumlátoraim és töltőim arra gondoltam ezeknek a 18V vagy 20V akksijait kéne picit átalakítani.

Volt régebben egy high-tech Ray Samuels F-117 akkus phonóm ami zajtalan volt. Ezért úgy gondolom egy próbát megér.

Lenne olyan aki megpróbálkozik vele?

A vinylengine.com-ról le szeretnék tölteni egy kézikönyvet, de azt mondja, nem jó helyen vagyok, ha pedig vpn mögül megyek, akkor meg az a baja. Tud vki segíteni? (Nem a login adatok megadását kérem természetesen, pusztán az adott manuál letöltését és megküldését.)

Köszönöm a publikus és a privát válaszokat egyaránt!

katonaza írta: ↑

2021.10.22., pén. 23:07

...
Köszönöm!
A totál duál mono a földhurok problémák elkerülése miatt kell (aktív MC pre - phono - előfok - végfok, mind készülékenként közösített föld).
Ha kapni nem fogok, akkor marad a csinálni / csináltatni.
Erre van esetleg ötlet?

A kérdésre válaszolva:
Van aki így épít. Akinél van ilyen, tud véleményt adni, eladni nem szokták a Tulajdonosok.

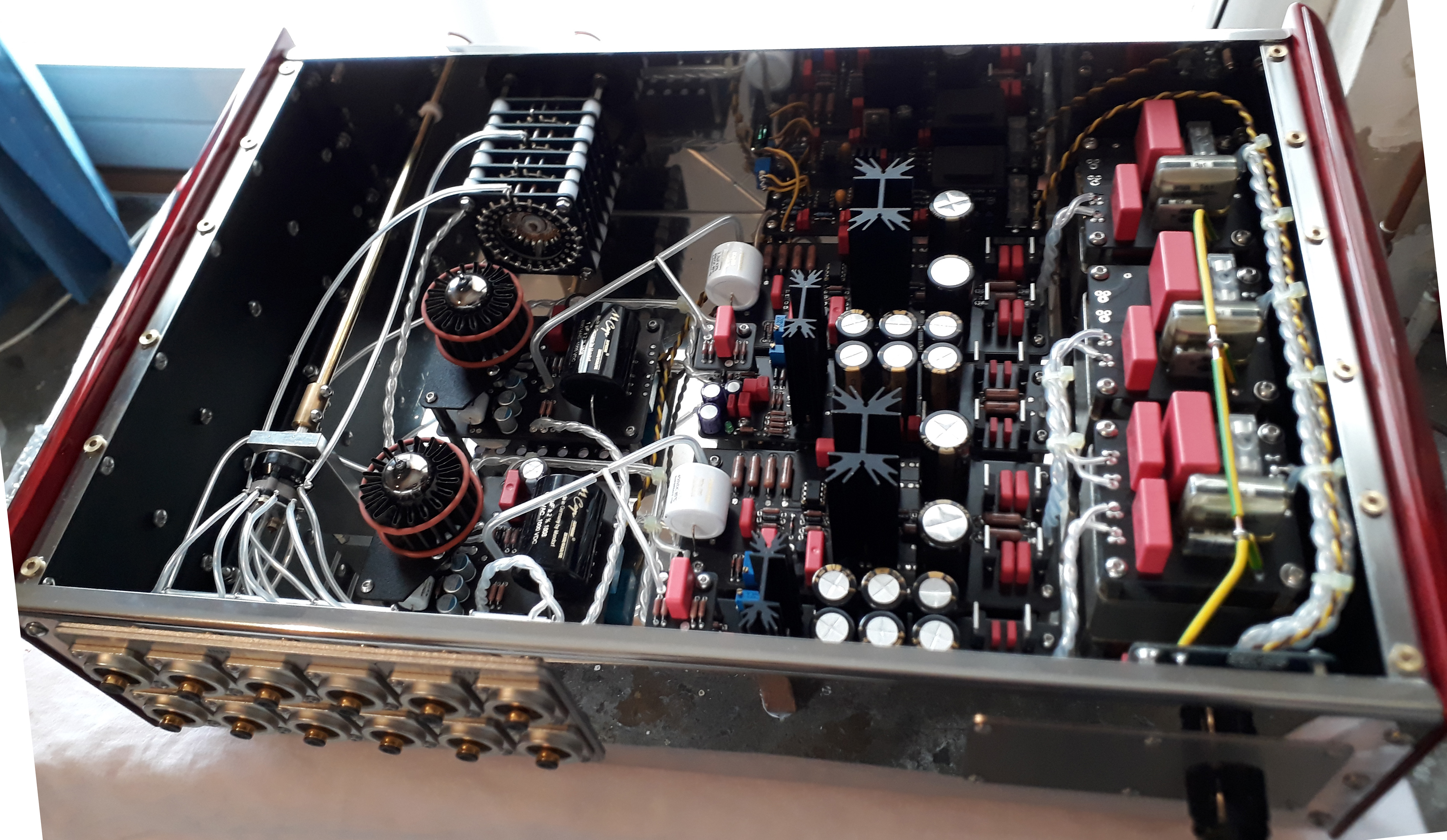

A képen egy monoblokk - előerősítőről van szó.
Tápok alulról: DC fűtéstáp - ARC típusú lebegőtápos anódtáp - DC fűtéstáp - ARC típusú lebegőtápos anódtáp.
1 db trafó a fűtéseknek és 1-1 db az anódtápoknak...
A kép magáért beszél.

fülelek írta: ↑

2021.10.22., pén. 21:19

Ilyet készen nem kapsz semennyiért sem.
Totál duál mono -minek? A legjobb pickup áthallása is legalább százszor akkora, mint amit egy sztereo előfok tud.
A többi relatíve könnyen megvalósítható, itt a doboz/árnyékolás/stabilizált anód és fűtés táp, ami komoly feladat, de megvalósítható. Legalább 6db kettőstrióda kell bele, de inkább 8db. Az ára több lesz, mint egy magyarországi kéthavi bruttó kereset...

Köszönöm!
A totál duál mono a földhurok problémák elkerülése miatt kell (aktív MC pre - phono - előfok - végfok, mind készülékenként közösített föld).
Ha kapni nem fogok, akkor marad a csinálni / csináltatni.
Erre van esetleg ötlet?

Ilyet készen nem kapsz semennyiért sem.
Totál duál mono -minek? A legjobb pickup áthallása is legalább százszor akkora, mint amit egy sztereo előfok tud.
A többi relatíve könnyen megvalósítható, itt a doboz/árnyékolás/stabilizált anód és fűtés táp, ami komoly feladat, de megvalósítható. Legalább 6db kettőstrióda kell bele, de inkább 8db. Az ára több lesz, mint egy magyarországi kéthavi bruttó kereset...

Kedves fórum tagok,

az alábbi követelményeknek megfelelő csöves phonót keresek:
- passzív RIAA megvalósítás,
- nincs negatív visszacsatolás,
- elkó nincs sem a jelútban, sem a tápegység audió áramkörrel közvetlenül összeköttetésben lévő végén,
- két teljesen (föld) független csatorna, a tápellátásuk sem közös.

Venni / csinálni / csináltatni egyaránt szóba jöhet.
Végső kétségbeesésben akár egy ali-s link.

Szeretném kérni ötleteiteket, javaslataitokat.

Több évtizeddel az elkészülte után visszakerült hozzám az általam - 2 darab ECC86 elektroncsővel - megépített Twin Servo tube MC preamplifier prototípusa. Átnézés és recap után csináltam néhány fotót róla, mivel nem sok hasonló látható a hifi világában
TJ.

shany írta: ↑

2020.12.18., pén. 18:42

sutemenyx írta: ↑

2020.12.18., pén. 13:56

...

Érdemes lenne elkezdeni megismerkedni a tranzisztorok fizikai-, h-paramétereivel ( h11e különösen ), hogy kiderüljön, hogy mi is történik a valóságban...
( Hogy DC szempontból sem jó így az áramkör, az már szinte mellékes )
Pl: https://www.slideserve.com/dawn-glover/ ... vizsg-lata

Nos való igaz, a DC-t elrontottam, mert a felső tranyókhoz nem számoltam pluszárammal, hogy a terhelőellenállások féltáp környékére beálljanak.

Mindazonáltal ezt korrigálva építettem tesztáramkört 2SC2240 és 2SA970 felhasználásával. Működik a dolog, de sajnos ennél a bejövő jelszintnél tényleg túlságosan nagy szerephez jut a h11, és mivel az MC csak kisimpedanciára tud áramgenerátoros jelleggel dolgozni, így aztán a teljes kijövő jelszint az elvárt 1V körüli érték helyett csak 100mV lett.

shany írta: ↑

2020.12.18., pén. 18:42

sutemenyx írta: ↑

2020.12.18., pén. 13:56

...

Érdemes lenne elkezdeni megismerkedni a tranzisztorok fizikai-, h-paramétereivel ( h11e különösen ), hogy kiderüljön, hogy mi is történik a valóságban...
( Hogy DC szempontból sem jó így az áramkör, az már szinte mellékes )
Pl: https://www.slideserve.com/dawn-glover/ ... vizsg-lata

Köszönöm!

Azért az a szerencsétlen audiodiyers-en taglalt ugyanilyen elven működő áramerősítő is csak elműködget, raadasul egesz kis torzitassal. Gondolom sikerült olyan eszközöket beletenni, amik nem ismerik a fizikát.

sutemenyx írta: ↑

2020.12.18., pén. 13:56

...

Érdemes lenne elkezdeni megismerkedni a tranzisztorok fizikai-, h-paramétereivel ( h11e különösen ), hogy kiderüljön, hogy mi is történik a valóságban...
( Hogy DC szempontból sem jó így az áramkör, az már szinte mellékes )
Pl: https://www.slideserve.com/dawn-glover/ ... vizsg-lata

fülelek írta: ↑

2020.12.18., pén. 11:59

A te rajzodon R1= 22kOhm , a kalkulátorban meg 11kOhm...

Ott van egy masik 22k a következő tranyó bázisa felé, ami a bázison keresztül le van földelve. Szóval ennek a 2db 22k-nak az eredője az 11k. A RIAA hálózat felől nézve a meghajtóimpedancia az 11k.

Ha a bemeneti 100R / 220uF-ra gondoltál, akkor az azért van benn, hogy nagyjából szabványos terhelés legyen az MC hangszedőnek, ezért van ott 100ohm. De mivel itt az MC hangszedőből jövő áramot erősítjük direktben, az ellenállás akár el is hagyható, és csak a kondi marad, de akkor abbol nagyobb kell -figyelembevéve a hangszedő impedanciáját-. Amúgy ugyan valóban így 26Hz környékétől elkezd esni az átvitel, de azért 10Hz-nél még -1.5dB körül van. Viszont legalább a tű lemezre tételekor nem robban ki a hangszórómembrán.

A te rajzodon R1= 22kOhm , a kalkulátorban meg 11kOhm...

fülelek írta: ↑

2020.12.17., csüt. 20:46

...ez valahogy nem stimmel...a riaa korrekció főleg... miért pont 26Hz-től lefelé kell vágni?

A riaa halozat-ot online kalkulator szamolta:

...ez valahogy nem stimmel...a riaa korrekció főleg... miért pont 26Hz-től lefelé kell vágni?

Vagy mondjuk hogy tenyleg egyedi legyen, mondjuk ez?

Csak jó lehet ez a Marantz RIAA! Már a második adag NYÁK-ot ajándékozom el. Mindenki meg van őrülve érte. Mondjuk jól is szól.

fülelek írta: ↑

2020.11.21., szomb. 21:52

Egy ilyen tapasztalt csöves róka miért nem kreál valami egyedit, ami jobb csövekkel, korszerűbb kapcsolástechnikával sokkal jobb hangot eredményezne?
Csak halvány ötlet gyanánt: kaszkód fokozat white katódkövetővel + passzív riaa ekvalizáció + pentóda áramgenerátoros erősítőfokozat White, vagy Aikido bufferrel?
Ennél a Marantznál egy (megfelelő) opampos riaa megfelelő táppal persze is élettelibb hangot produkál (a két nagyságrenddel kisebb bármilyen torzítás csak hab a tortán, tudjuk, nem számít... )

Csöves róka vagyok, de nem tapasztalt. Az előző RIAA-m úgy 3 évvel ezelőtt kaszkód fokozatos NFB mentes volt. (passzív hálózat) Tele jó alkatrészekkel, úgy mint Riken Ohm, Tantál, és egyéb audiograde ellenállásokkal, amerókai PIO csatolókkal, végletekig kitrimmelt RIAA hálózattal. Aztán jött egy barátom, hogy meg tudom-e neki csinálni ezt a Marantz kapcsolást. Megcsináltam, kipróbáltam. Nekem is nagyon tetszett, így megépítettem magamnak is. Most jobbak a lehetőségek, így kicsit feltuningoltam, a NYÁK kétoldalas lett, s stabil fűtést kapott. Remélem jobb lesz.
Én egyébként hűséges típus vagyok, nem váltoogatom a rendszerem, max mindig egy picit változtatok rajta. Eredményét a másik fórumon láthattad az ARC M60 DXXX erősítők taliján, vagy a már 5 változatot megélt TauCetin. (Most fogom újra gondolni a 0-ás TC erősítőt TauCeti Zéro néven. Talán januárban már fogok róla értekezni. Na az majd nagy vitát fog kiváltani ) Én bátran merem ajánlani ezt az erősítőt is utánépítésre. Ez annyira sikeres, hogy ugye 5 PCB a minimális megrendelési mennyiség. A maradék 3-at már elkunyerálták (4 nap alatt) azok, akik hallották már nálam szólni ezt a kis áramkört. 2-t meg építek éppen. Ha most egy új elgondolásba fognék bele, az nem kevés munka lenne, de hisz Te tudod ezt jól. Így maradok a régi kapcsolásnál. Na meg nem is a fő műsorforrásom. Mindenesetre nagyon szeretem a kicsit mélytónusú, nagy dinamikájú megszólalást a natúr közepekkel és magasakkal. Szeretem azt a bizonyos "nyugati parti" hangzást.

Egy ilyen tapasztalt csöves róka miért nem kreál valami egyedit, ami jobb csövekkel, korszerűbb kapcsolástechnikával sokkal jobb hangot eredményezne?
Csak halvány ötlet gyanánt: kaszkód fokozat white katódkövetővel + passzív riaa ekvalizáció + pentóda áramgenerátoros erősítőfokozat White, vagy Aikido bufferrel?
Ennél a Marantznál egy (megfelelő) opampos riaa megfelelő táppal persze is élettelibb hangot produkál (a két nagyságrenddel kisebb bármilyen torzítás csak hab a tortán, tudjuk, nem számít... )

Úgy gondoltam kicsit feltuningolom a régi jól bevált RIAA korrektoromat. Ez egy igen jó hangú Vintage erősítő, amelyet most egy kicsit tuningoltam. A csövek 12AX7, illetve a kimeneten egy 6072, de az eredeti kapcsolásban ez is 12AX7. Az ellenállások PRP-k az első fokozatban és a RIAA hálózatban, hogy kicsi legyen a zaj, illetve pontos a korrekció, a második fokozattól pedig Takman szénréteg ellenállások. A 60-as években mikor ezt a kapcsolást kitalálták, akkor a fémréteg ellenállás még drága volt, így csak a már említett helyeken alkalmazták őket. Az összes többi szén ellenállás volt, ami nem baj, ugyanis a hangjuk nagyon hasonlít a tantál ellenállások hangjára, csak picit zajosabbak, meg válogatni kell őket, bár a Takman-nál erre nincs szükség.
A kondi készlet vegyes, van benne SM és stirofex a hálózatban az 1%-os pontosság miatt, illetve a csatolók megint csak vintage kondik: a sárga az Mallory Yellow, illetve a kimeneten az igen széphangú Tropical Fisch Philips-Mullard kondik. Ezek a kondenzátorok biztosítsák azt a magától érthetőséget, ami a régi készülékek sajátja. Igen, ha bekapcsoljuk a készüléket, és a tűt leeresztjük, akkor visszaugrunk az időben pár évtizedet, mikor is a csöves PP erősítők voltak az elektronika csúcsa, s a zene nem egy marék csippből szólt a netről, tönkre téve hallásunk. A fotókon a félkész panel látható azért, hogy jó-e a földelés, illetve a második fénykép a teljesen beültetett panelt mutatja. A kártyán a két RIAA korrektor, az anód fesz stabilizátoros tápja, valamint a két fűtőáramkör foglal helyet. Bár ez utóbbiak stabilizátora még nincs installálva alkatrész hiány miatt. De azért így is szép.

Sziasztok
Segítséget szeretnék kérni. Hol lehet kapni készülékházba építhető szorítös földeló
csatlakozót?
Kószónóm

Rag írta: ↑

2019.11.12., kedd 21:58

Sziasztok!

Huszti Zsolt 20 éve leközölt egy HT riaa kapcsolást. Nekem van egy ilyenem...
Ennek a be és kimenetén 10uF elko van. Valakinek van ezzel tapasztalata? Ki lehetne cserélni mkp kondira?

Tapasztalatom nincs vele,de ki lehet cserélni.

+van a válasz:
A osztályba erőlteti az opát.
