Diy erősítő építés

[tunerman]

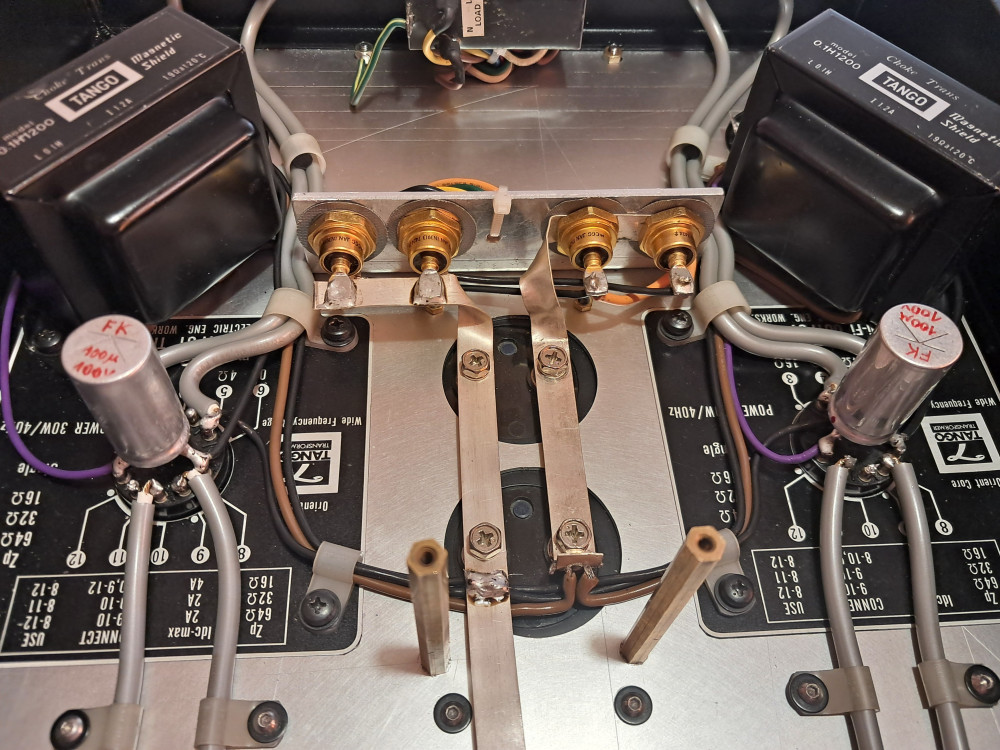

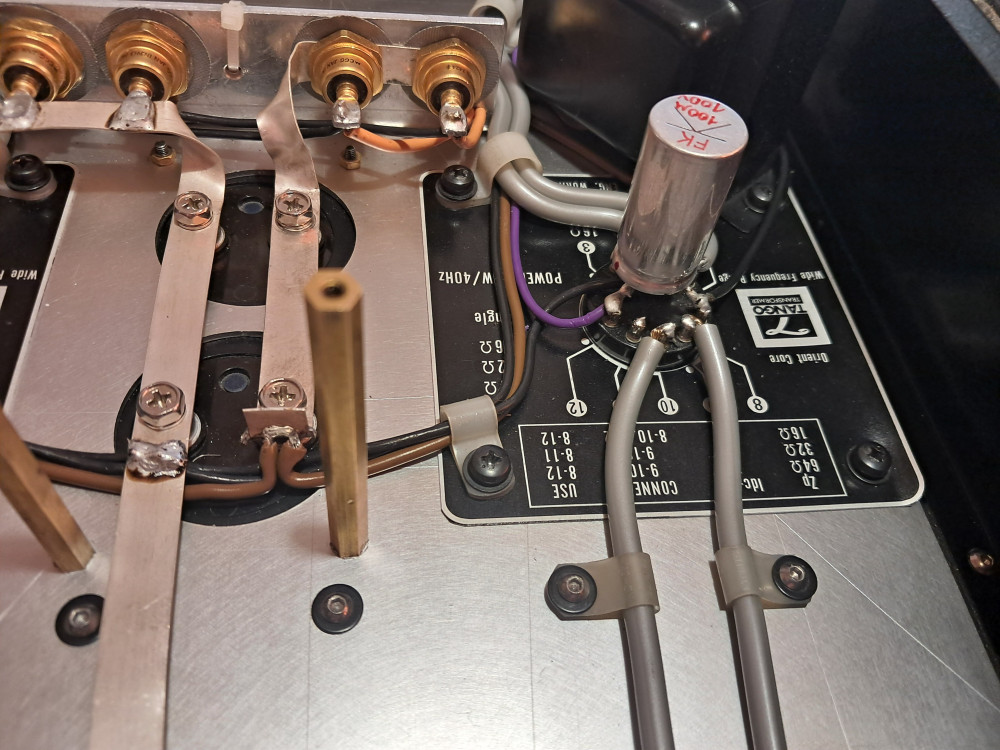

Egyik utolsó simitás a Black Gate FK 100uF/100v-os csatolásmentesítő kondenzátorok beforrasztása, a kimenő primer oldali tekercseinek a betáplálási pontjaira.
Ennek annyi a gyakorlati haszna, hogy mivel a hidegítő kondenzátor lábai közvetlenül a trafó kivezetéseire vannak forrasztva - a tápot hozó drótok talán kevésbé szólnak bele a hangzásba. Ezt a helyi hidegítést szokták "decoupling capacitor' elnevezéssel illetni
TJ.

[tunerman]

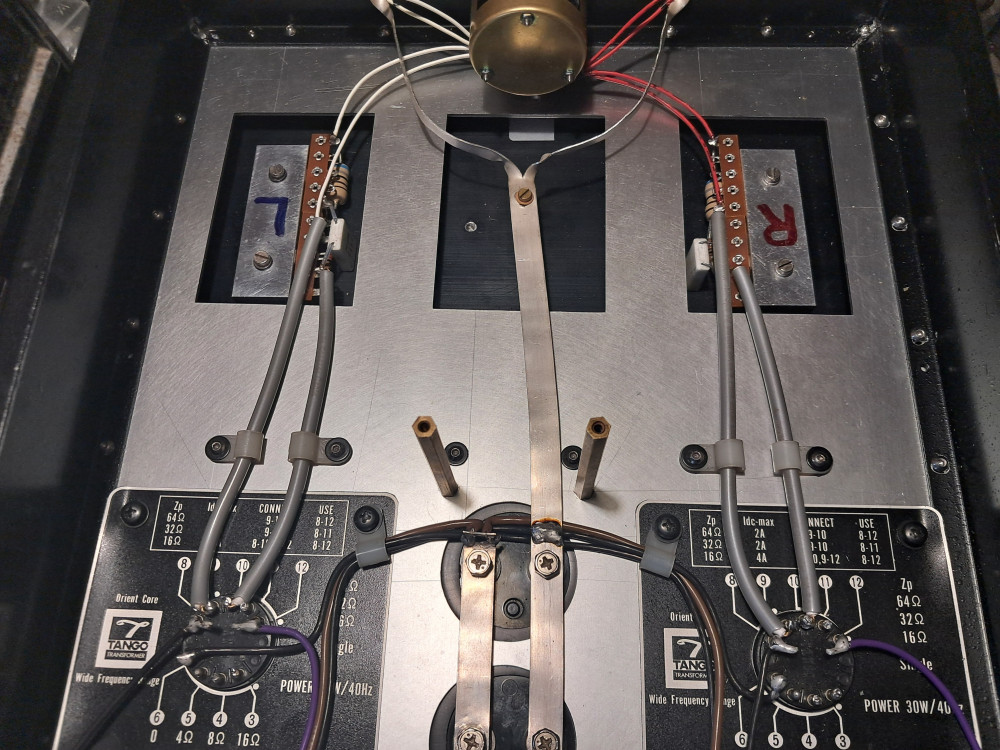

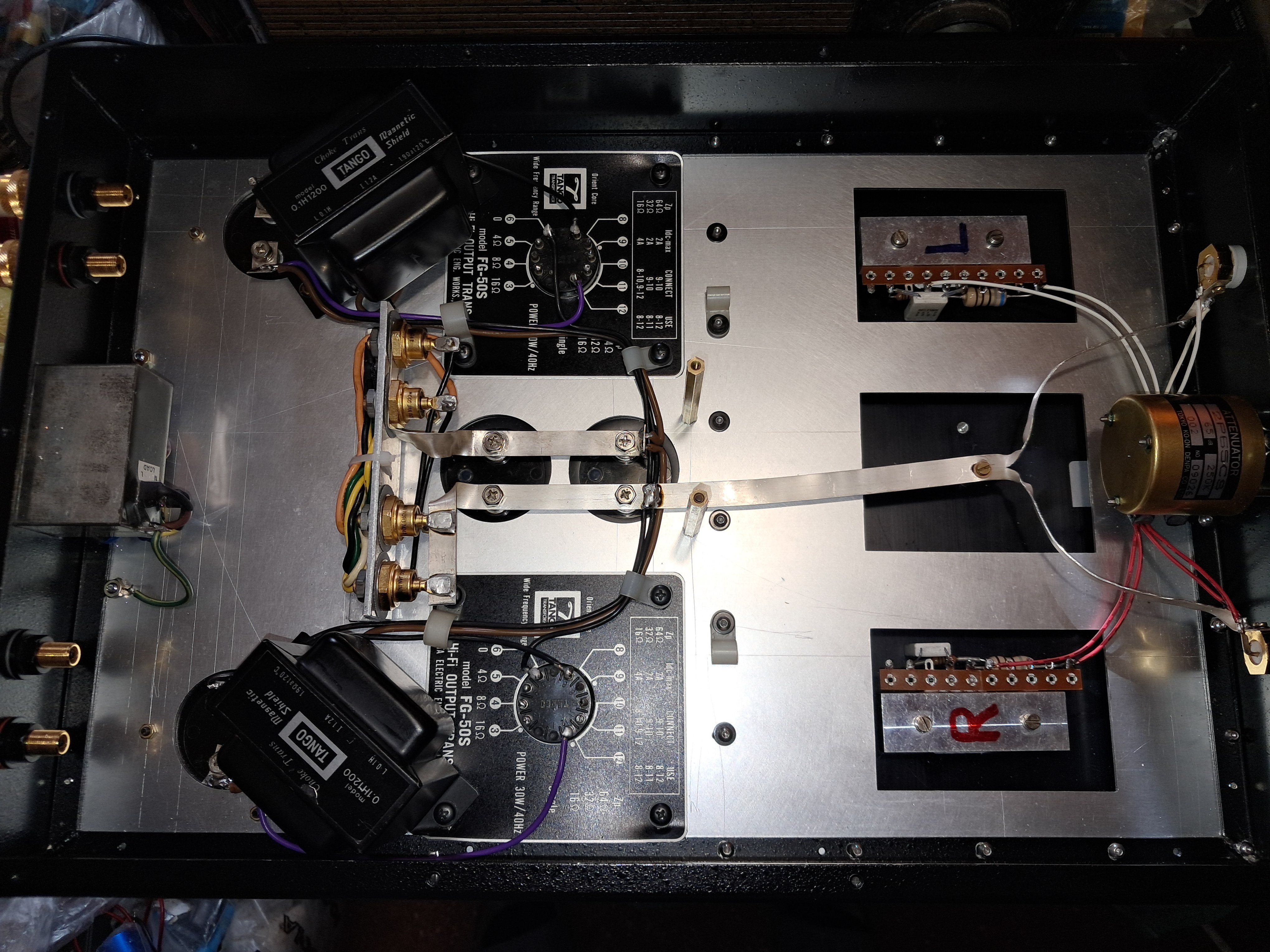

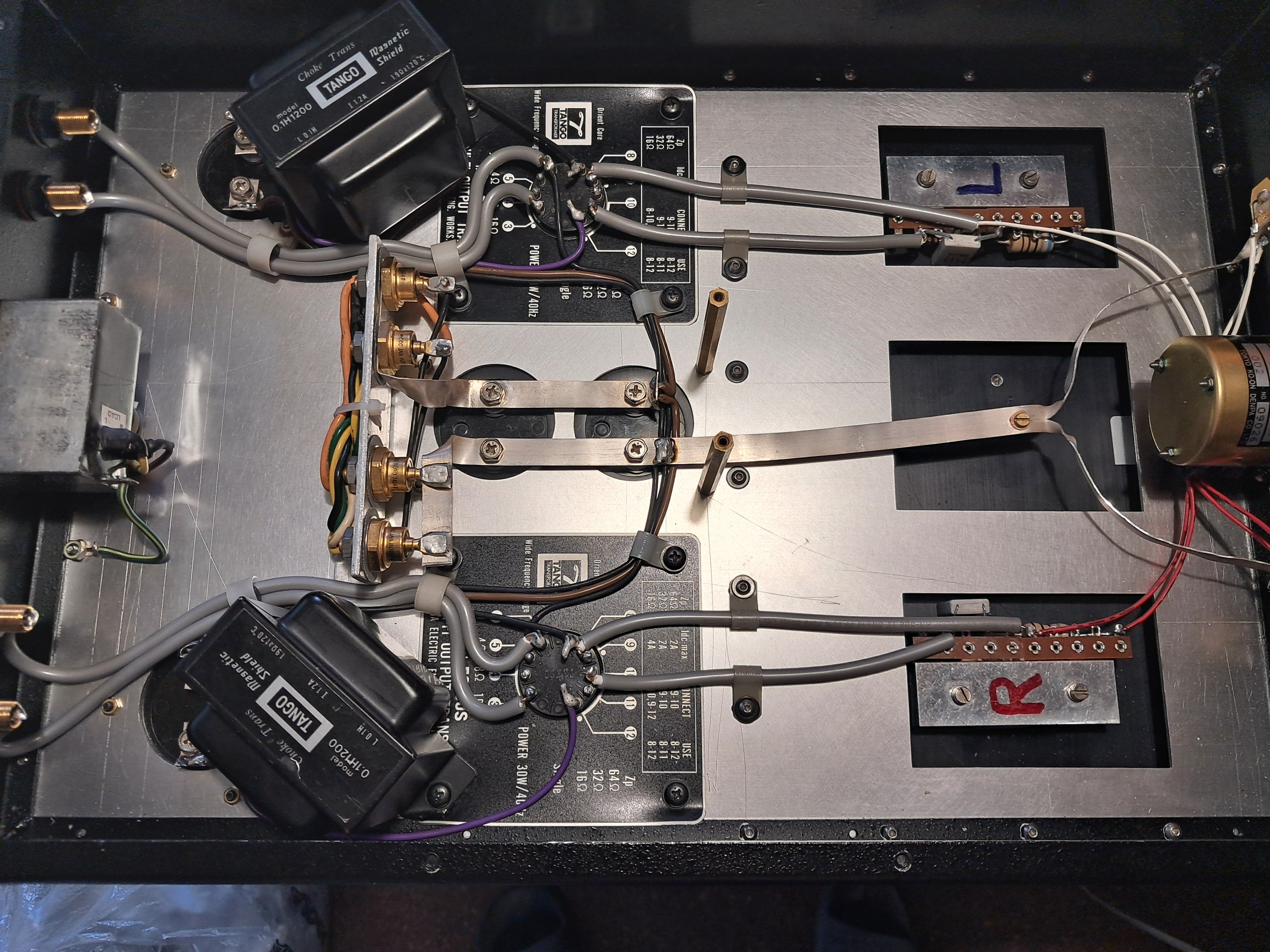

Elkészült az utolsó szakasza is a belső vezetékezésnek, belegyömöszöltem a kimenetre az utolsó centiméterig az AN 850 SPe silver litze csodát
Szerintem jól követhetően kettő jelvezeték halad végig az erősítő bemenetétől a kimeneti pontokig.
A következő lépés a teljes átnézés, elkötések, hibás forrasztások felderítése.
Utána jön majd az oldalak egyenkénti élesztése egy labortápegységről.
TJ.

[tunerman]

Két napi tervezgetés után - hogy milyen hosszú kábeldarabokat vágjak le az 1,6m-es Audio Note 850 SPe kábelből - belefogtam a vagdosásba
Úgy számoltam ki a darabolást, hogy a V-MOSFET és a Tango kimenő között pontos méret legyen, és a maradékból lesznek a hangszóró kimenetek felé menő szakaszok. Talán 1-2 cm-rel hosszabbak is lehetnek, mert nagyon nem szeretnék a végén látni majd egy nyúlfarknyi maradékot ebből drága csodából
TJ.

[tunerman]

A mai napon is haladtam a projektemmel, a hálózati transzformátor bekötése volt először soron.
Majd a nagyáramú JAN 3913 gold diode négyes következettt, az ezüstszalagra való ráforrasztáshoz kettő pákát kellett beüzemelnem
Majd a tápegységek vezetékezése következett, fájt a szívem mikor méretre kellett vágnom a Tango fojtók hosszú kivezetéseit .
Jövő héten az Audio Note 850 SPe kábel feldarabolása következik, remélem a megvásárolt kábel hossza kifogja adni amit kell.
TJ.

[tunerman]

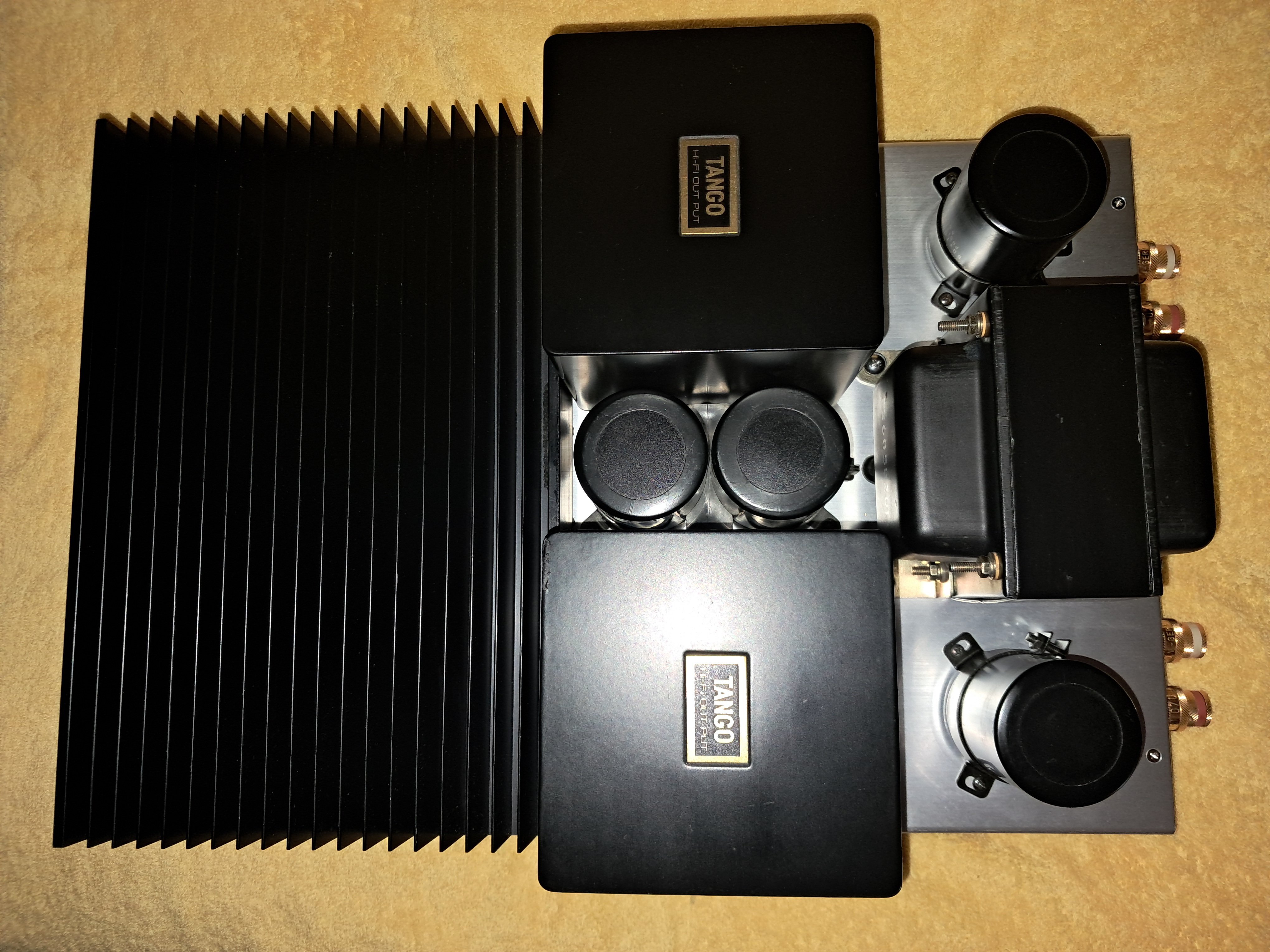

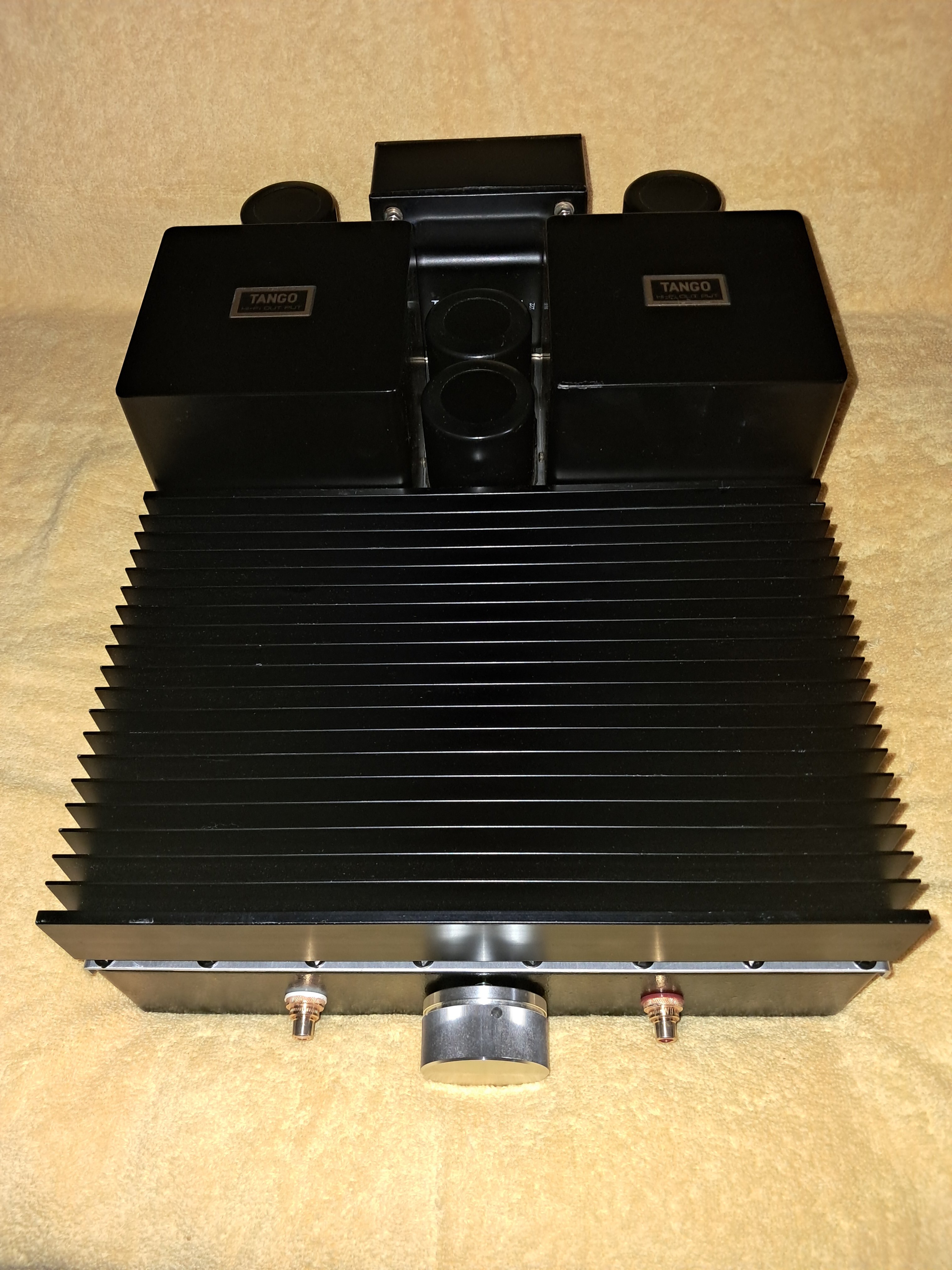

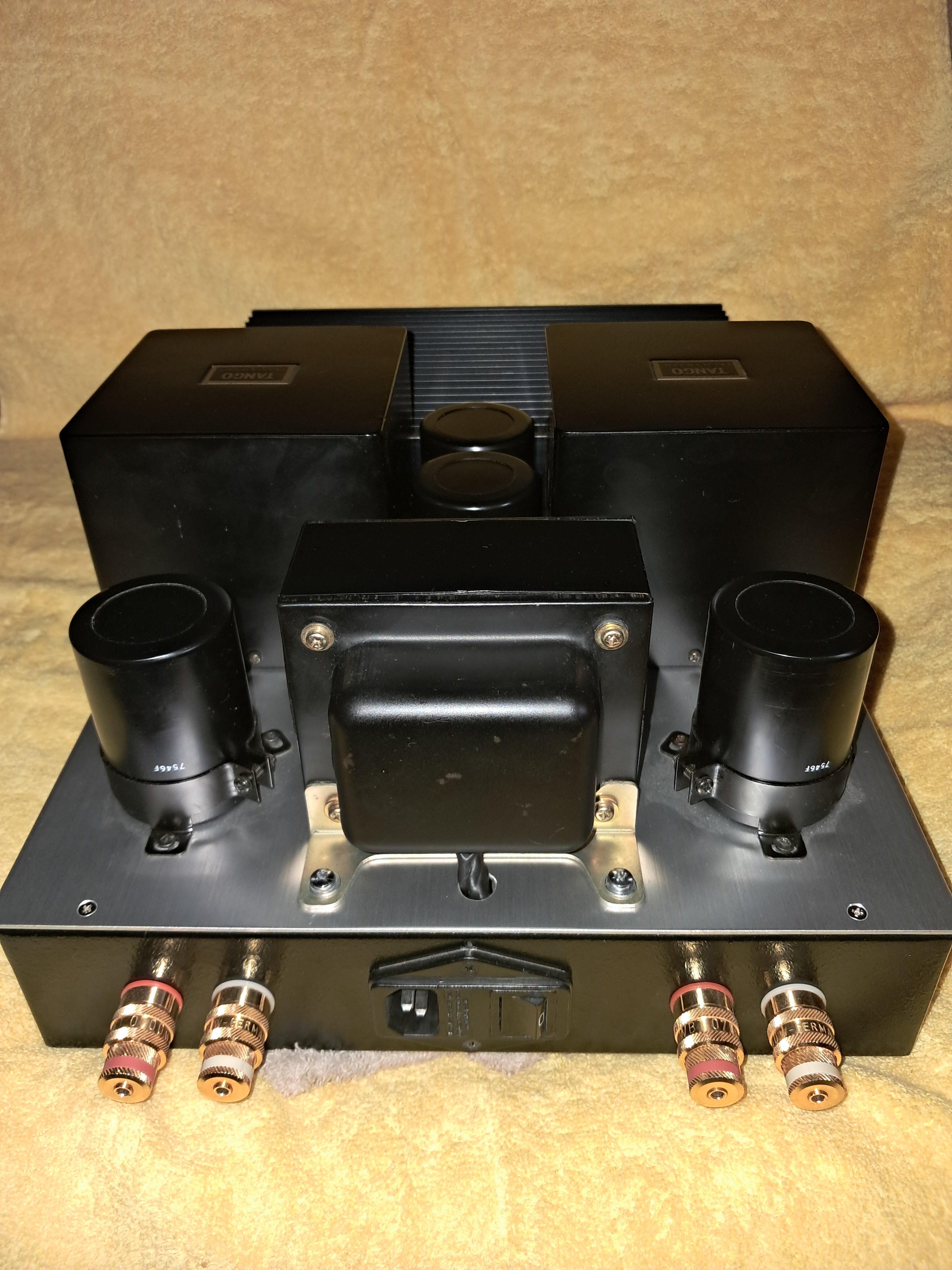

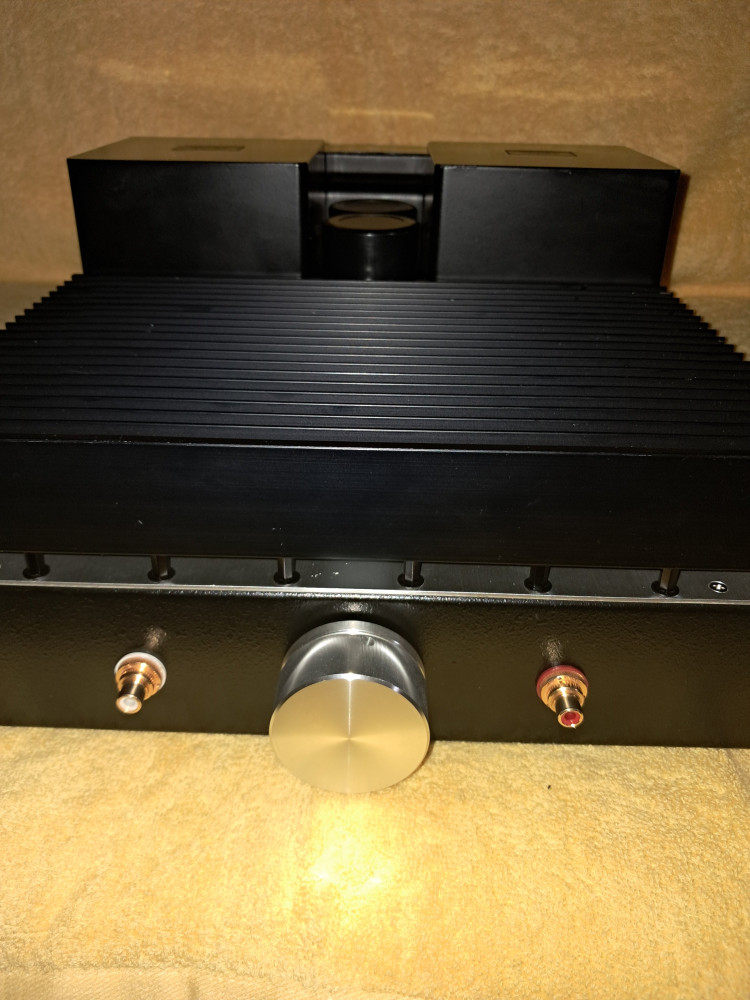

Itt vannak az első fotók az összerelt, de még teljesen be nem vezetékezett Münchhausen drive V-FET SE-ről
TJ.

[tunerman]

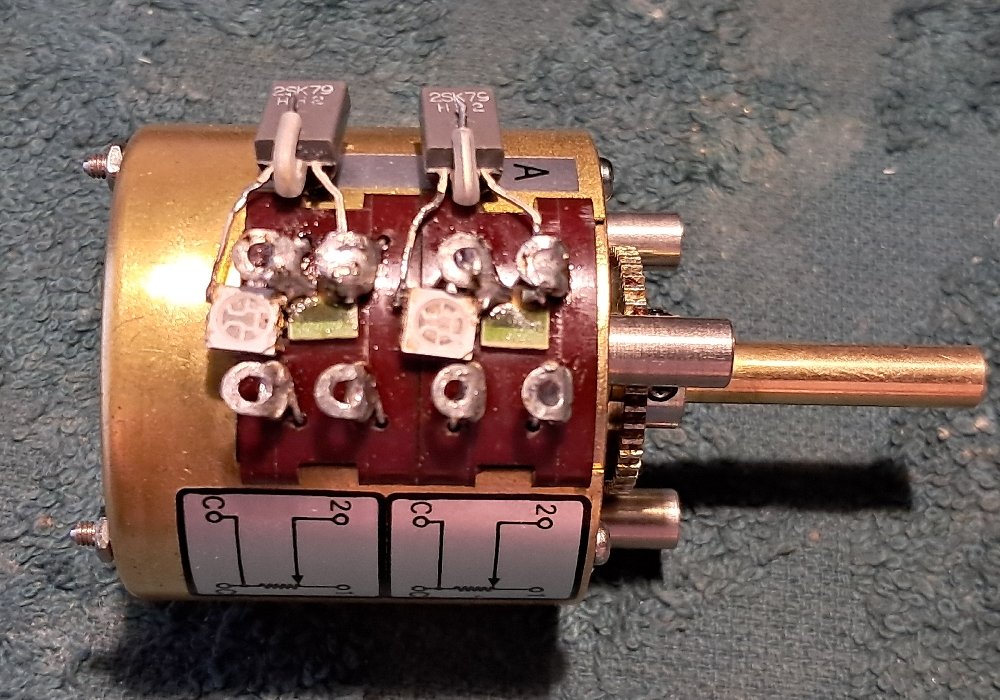

Helyére került a Münchhausen drive input 2SK79 V-FET-es egysége, ez valójában az erősìtő első felét tartalmazza.
A kettő bejővő és kettő elmenő vezeték az Audio Note Kondo KSL SPz kábel kibontott belső ereiből készült. Az elmenő vezetékek egymás melletti futása nem okozhat semmilyen gondot, mivel bennük azonos fázisú jelek haladnak ...ez a Münchhausen drive működésének lényegi eleme
TJ.

[tunerman]

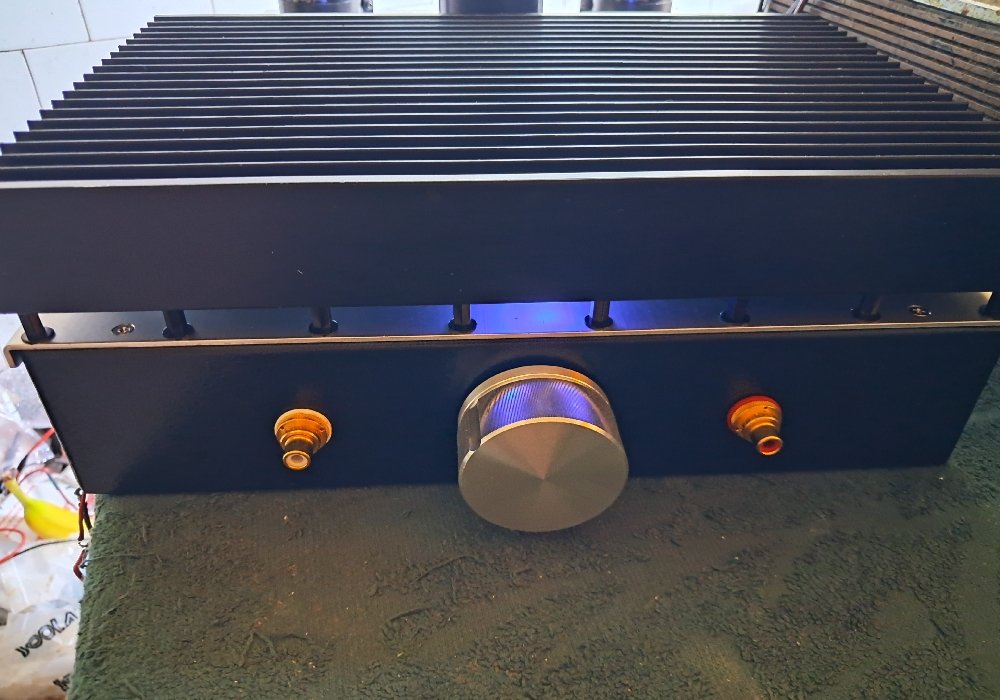

A minimál koncepció jegyében nincs az erősítőn külön a hálózati bekapcsolást jelző kontrollfény, hanem a már meglévő kék LED-et használom fel erre a célra is

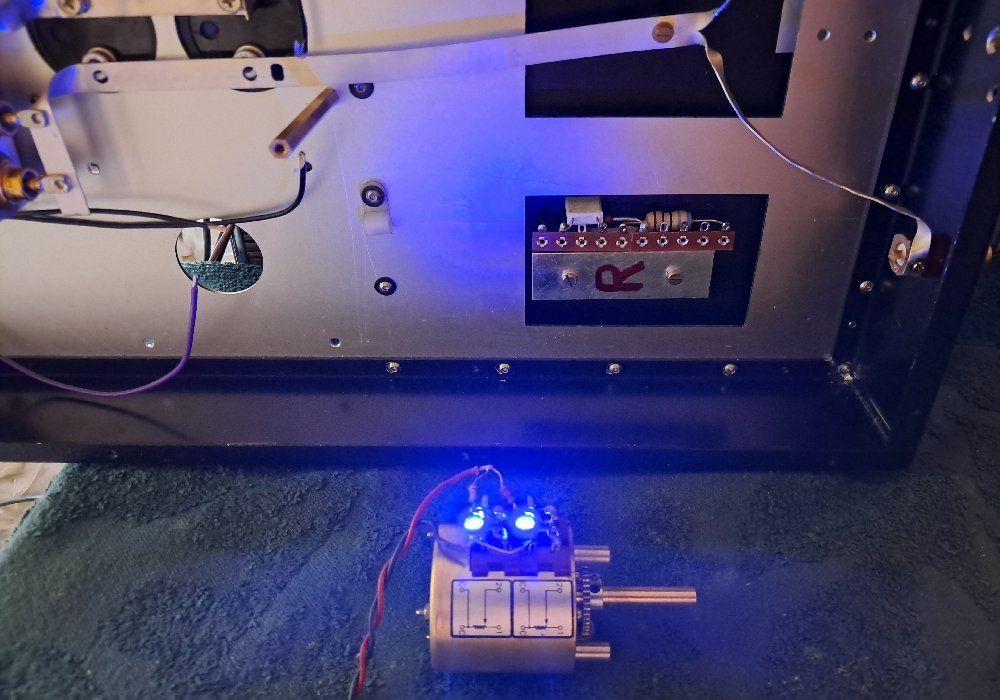

A bemeneti attenuator -on lévő 2 db kék LED fényét két 3mm-es lyukon felvezetem a hűtőborda alá, majd onnan egy alufólia segítségével egyenletesen szétszórom a doboz aluminium felszínén.
Mondjuk óvatosan először kisebb átmérőjű lyukat fúrtam, teszteltem, majd tovább nagyobbítva a lyukon a 3mm-esen átjutó kék fény mennyiségét már elegendőnek tartottam. Körbeküldtem a fotót néhány szagértő hifistának, a demokratikus többségi döntés alapján maradhat így
TJ.

[tunerman]

OFF
Mivel a korábban megépített 7242 tube PSE erősítőmben is kék LED van a bemeneti 417A elektroncső katódjában - beleraktam ezt a " Münchhausen drive " kompenzációt.
A 417A anódján 1kHz/40v PP feszültséget állítottam be, a kompenzált kék LED-en az oszcilloszkópon látható jel volt (1mv/div), ez szemre kb. 92-94 dB-el van alatta az anódon beállított jel nagyságának (ez gyakorlatilag a zaj/brumm nagyságrendjébe eső jelszint).
TJ.
ON

[tunerman]

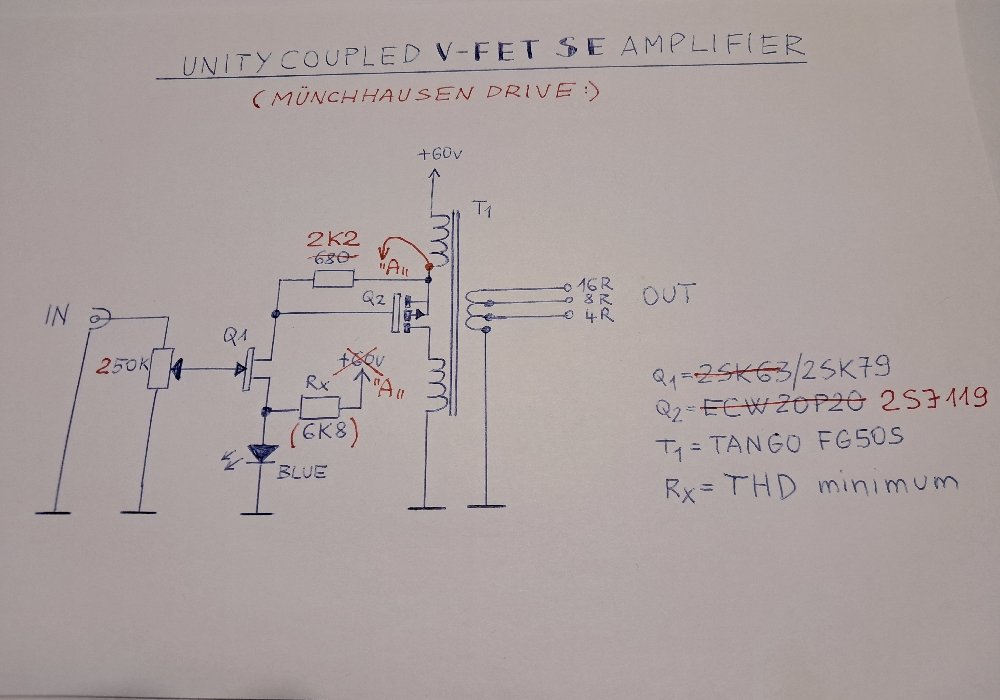

Miközben azon gondolkodtam, hogy lehetséges-e a további egyszerűsítése az Unity Coupled V-FET SE kapcsolásának (igencsak drága a Kondo KSL SPz kábel minden cm-re), bevillant, hogy KETTŐ vezetékkel is végig lehetne vinni a jelet az egész erősítőn

RCA > attenuator > 2SJ119 > Tango > banánaljzat

Ehhez az egyszerűsítéshez hozzátartozik viszont a következő változtatás - a 6K8 előfeszítő ellenállás (THD minimum), nem a +60v-ra megy, hanem a 2SJ119 drain elektródájára. Ezen a ponton a meghajtó 2SJ119 V-MOSFET váltakozó feszültsége található, így a blue LED előfeszítése is változik a vezérlés hatására. A bemeneti 2SK79 lezárásához nagyobb G-S feszültség kell, ehhez adódik hozzá a blue LED növekvő áramnál nagyobb nyitófeszültsége, ami rásegít a lezárásra. Tehát így kettős vezérlése lesz a 2SK79 V-FET-nek, aminek hatásos következménye lesz a nagyobb meredeksége.
Ez a műkődési mechanizmus számomra a híres Münchhausen báró kalandjait jutatta az eszembe, aki a saját hajánál fogva húzta ki magát a mocsárból
Ez lenne a " Münchausen Drive " elvi működése, információ az elnevezés főszereplőjéről itt:

https://hu.m.wikipedia.org/wiki/M%C3%BC ... %A1r%C3%B3

TJ.

[tunerman]

A következő lépés az lett volna, hogy az RCA aljzattól a bejövő jelet odavezetem a TKD 2P65CS attenuator -hoz, majd a leosztott jelet továbbvezetem a hűtőbordán lévő erősítőhöz.
Jó - jó, de miért vezetem én ezt a leosztott, kisszintű bejövő jelet a kb. 8cm-re lévő V-FET gate elektródájához? Mi lenne, ha nem ezzel a zavarérzékeny jelnek az odavezetésével küzdenék, hanem odatelepíteném a 2SK79 -et magának az attenuatornak a kivezetéseire? Ennál rövidebb bemeneti szabályzott jelút fizikailag ugye nem létezik
Amúgy a V-FET drain vezetéke már nagyobb, felerősített jelet továbbít, és annak a zavarérzékenysége egyből sokkal kisebb lesz.

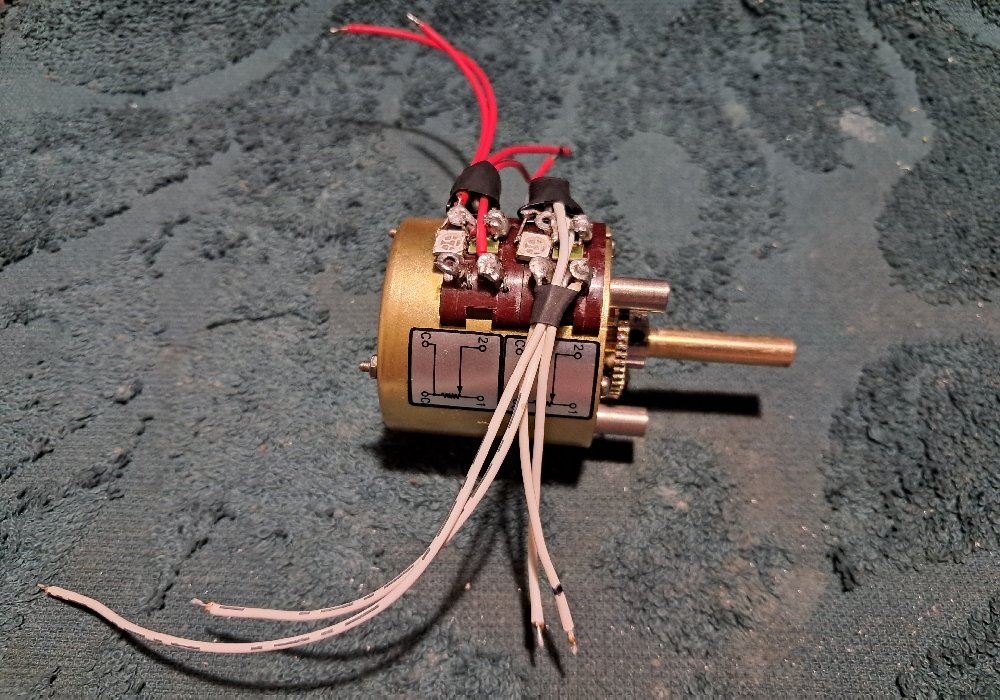

Szóval átterveztem a bemeneti fokozatot, és betettem még egy biztonsági 1,5M-ot az attenuator leszedőjéhez, hogy akármilyen kontakthiba esetén a 2SK79 gate elektródája " ne lógjon a levegőben" (ez az ellenállás amikor bekerül az áramkörbe, az erősítő már úgysem szól)
TJ.

[tunerman]

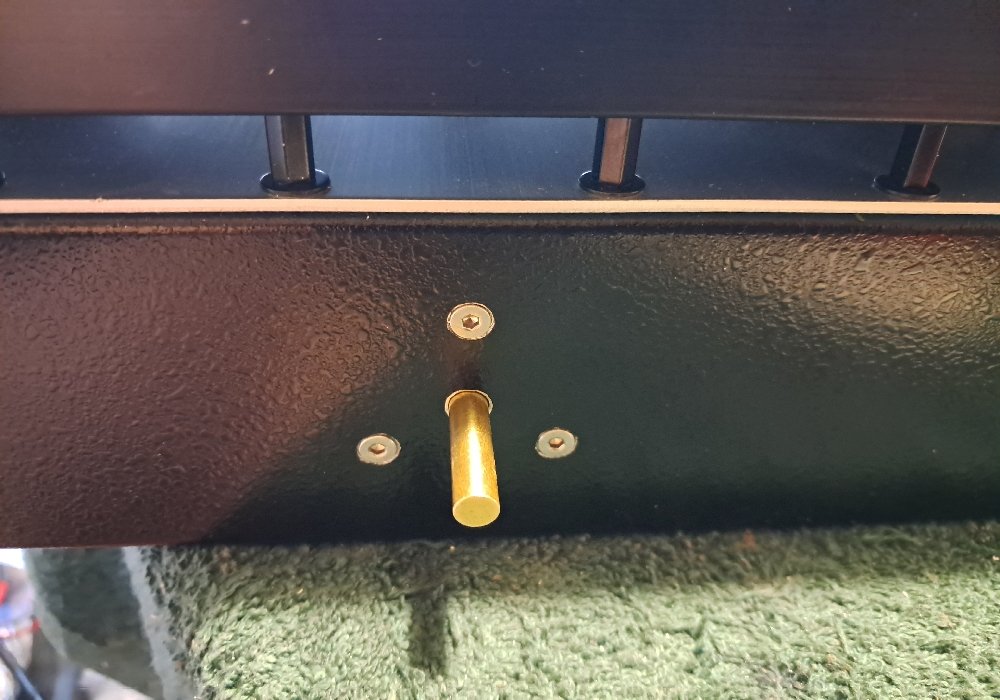

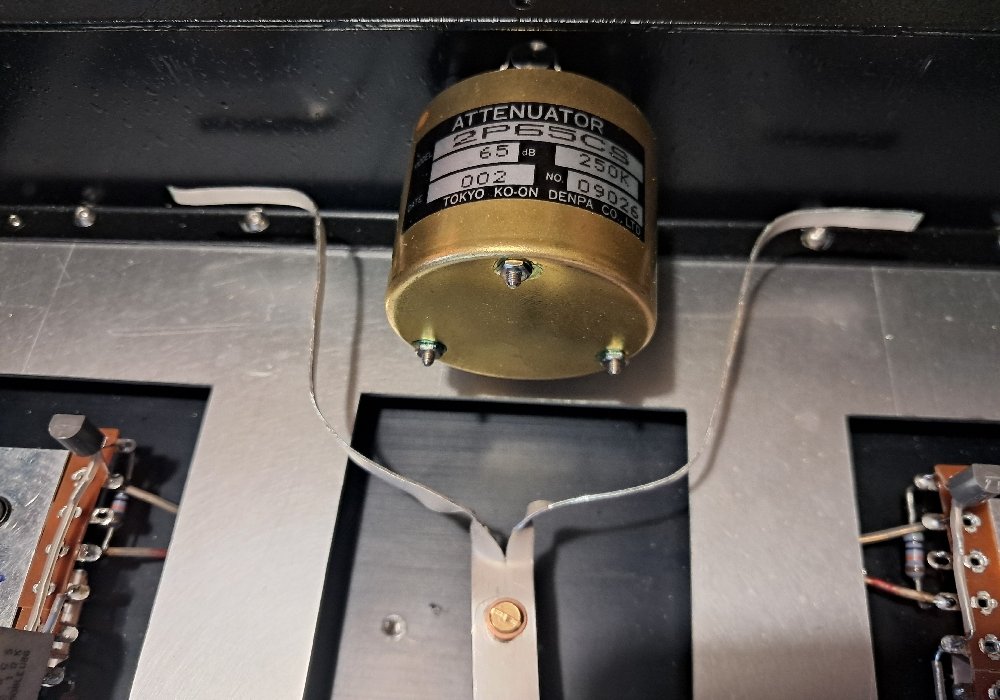

Kifúrtam a TKD 2P65CS attenuator rőgzítő csavarjainak a helyét az előlapon. A beszerelése szerencsére simán ment, nem voltak nagy eltérések a lyukaknál.
Hátra van még a két WBT RCA aljzat helyének kitalálása, valamint a hozzátartozó fúrás/faragás.
TJ.

[tunerman]

Kérés érkezett, hogy az első négy, kritikusnak számító lépésnél mérhető ellenállásértéket is tegyem fel.
TKD 2P65CS attenuator A/B oldalának további mérései.
1 step: 141,12R/141,87R
2 step: 315,3R/316,5R
3 step: 559,8R/560,3R
4step: 942,9R/939,4R
A mérés alapján itt a legalsó osztástartományban is tartja a pontosságát
TJ.

[tunerman]

Kiváncsiságból megmértem a TKD 2P65CS ellenállásértékeit az 5/10/15/20-ik lépésnél (A/B oldal):
5 step: 1406,8R/1401,9R
10 step: 5267R/5276R
15 step: 13255R/13279R
20 step: 24,92k/24,98k
Mint látható a "B" oldal kicsit magasabb értékkel, de együtt fut az "A" oldallal, úgy néz ki, hogy ez az eltérés kisebb mint 0,1dB.
TJ.

[tunerman]

Mivel az elmúlt közel 3 hónap alatt nem készült el a korábban betervezett 24 lépéses autotrafós hangerőszabályzó (AVC) prototípusa, így kénytelen voltam egy B tervet készíteni.

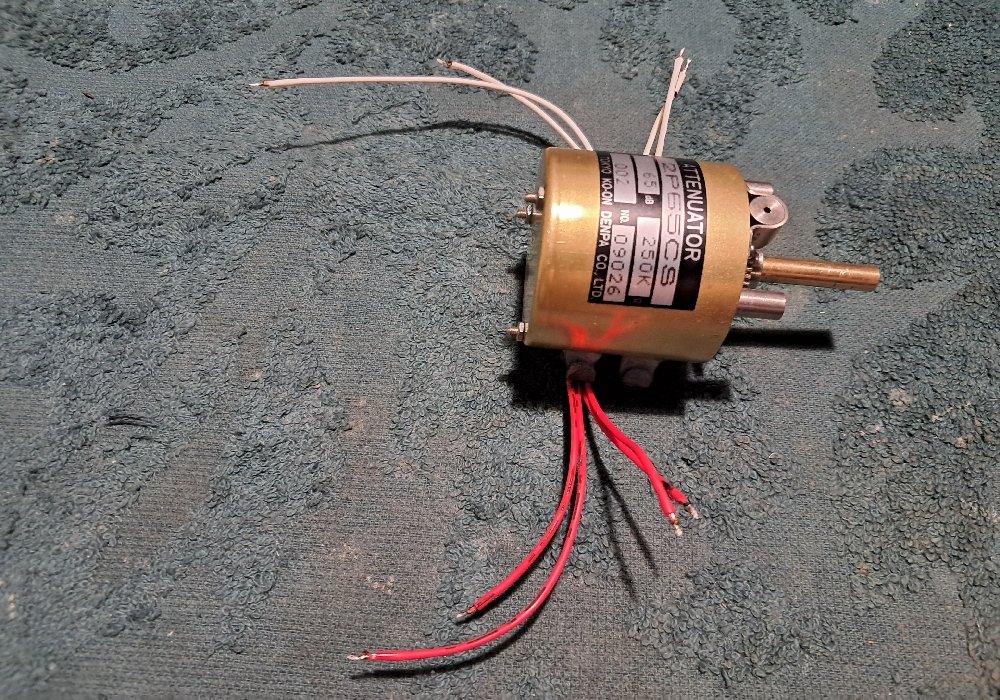

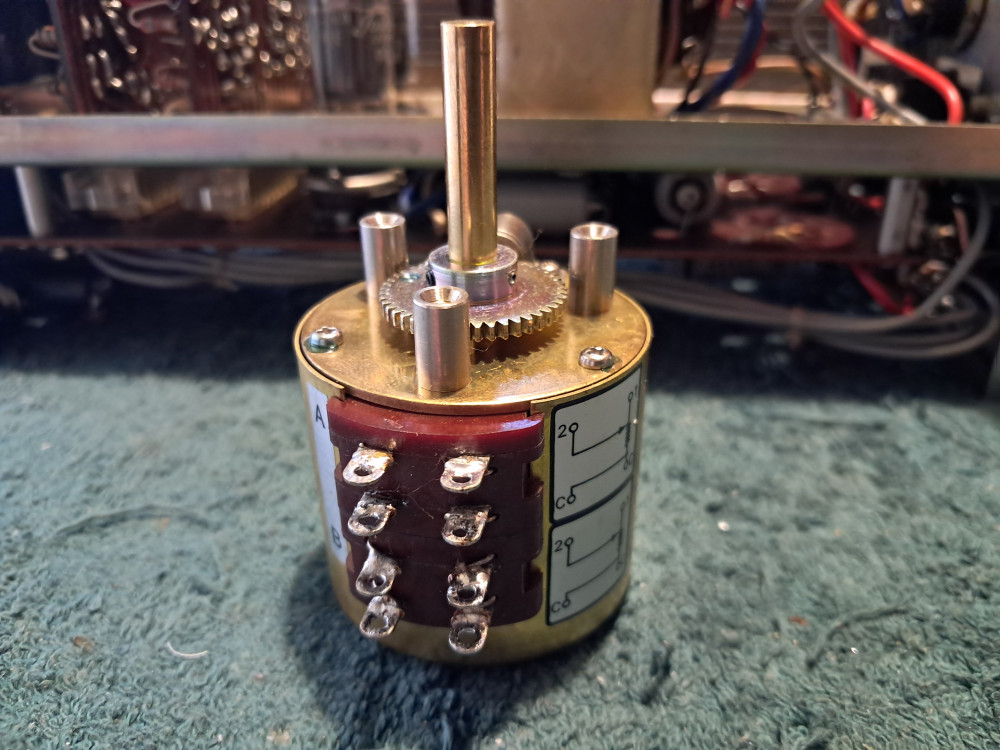

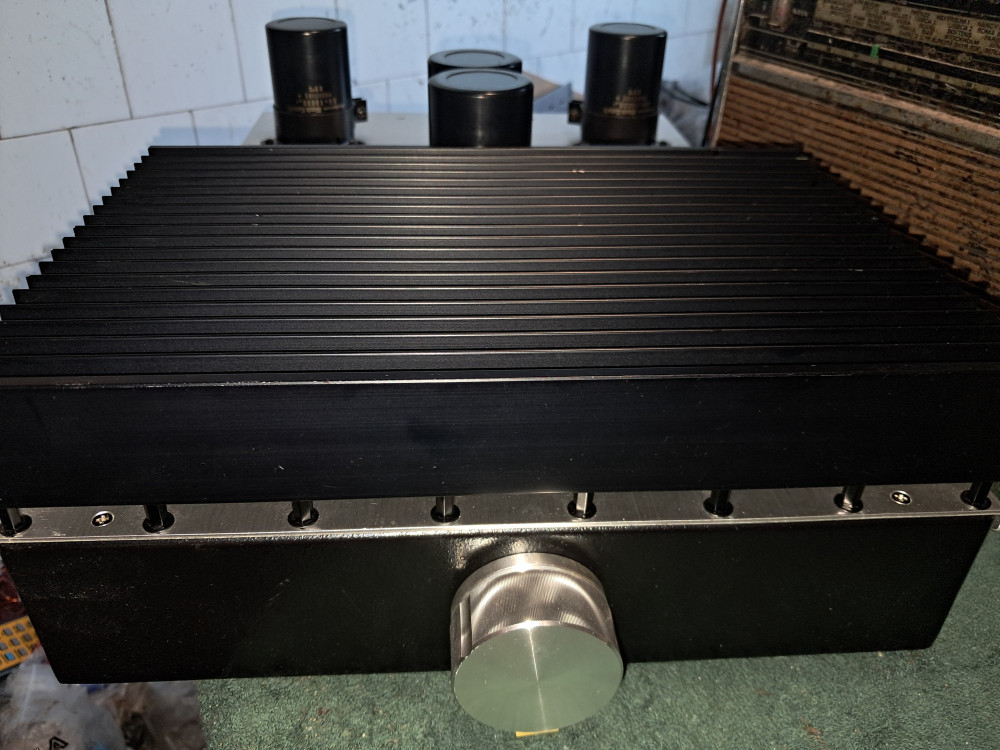

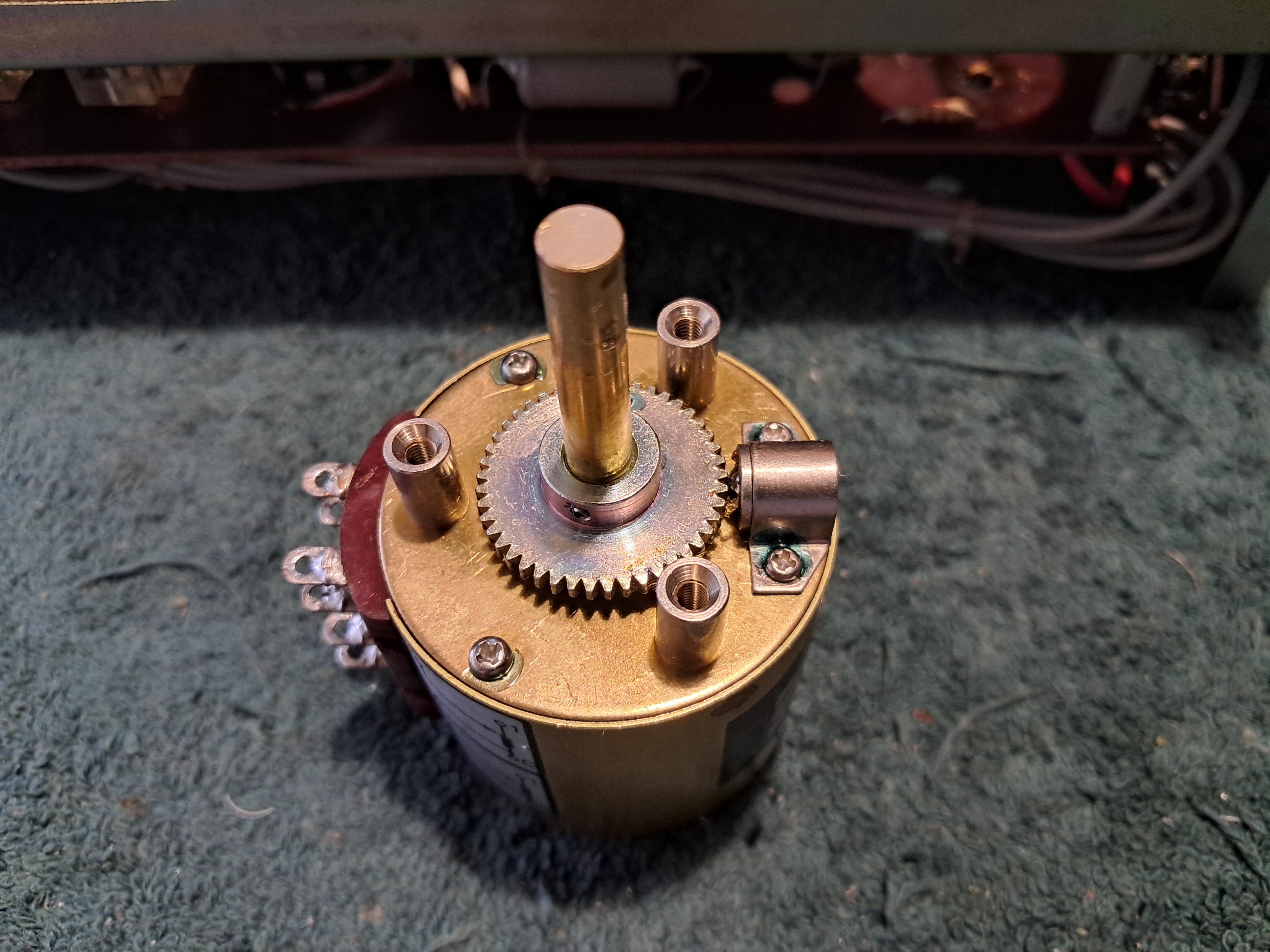

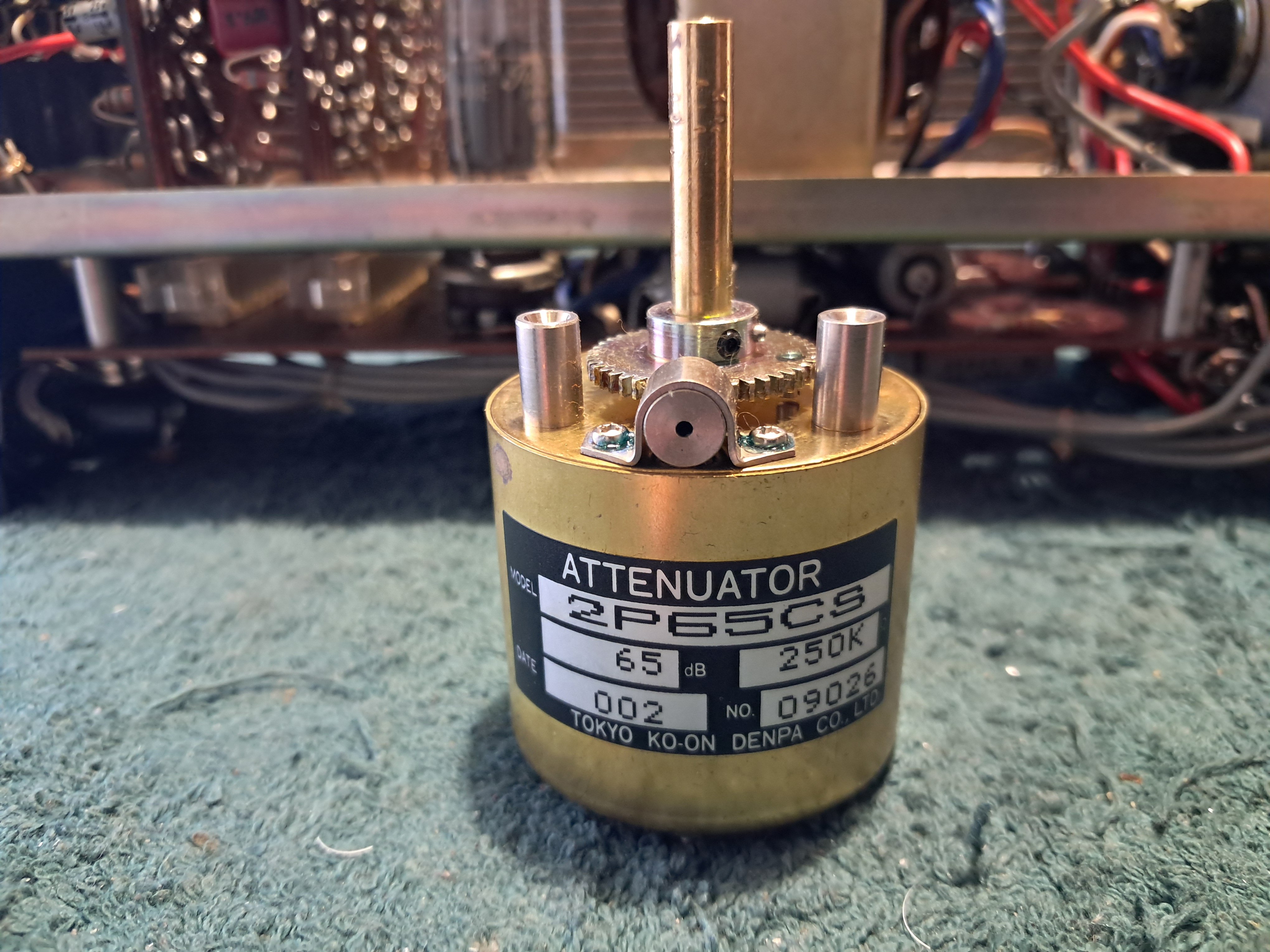

A helyettesítésre kiszemelt Tokyo Ko-On Denpa attenuatort kalandos úton sikerült beszerezni, még egy látványos, tömör aluminium gomb is került rá
A B terv precizíós kialakitása egy kis időt még ígénybe vesz, ennek letelte után azonban - érthető módon - végleges A terv lesz belőle.
TJ.

[tunerman]

A kondenzátorok nagy frekvencián való viselkedése pedig sokat elárul a kondenzátor minőségéről. Legtöbb sztárolt típus 10kHz felett már átfordul induktív jellegűbe, és onnantól lőttek a szűrésnek. "

A tegnapi napon végre megjött a nagyon várt postai csomagom, benne a Black Gate FK 100uF/100v-os kondenzátorokkal.

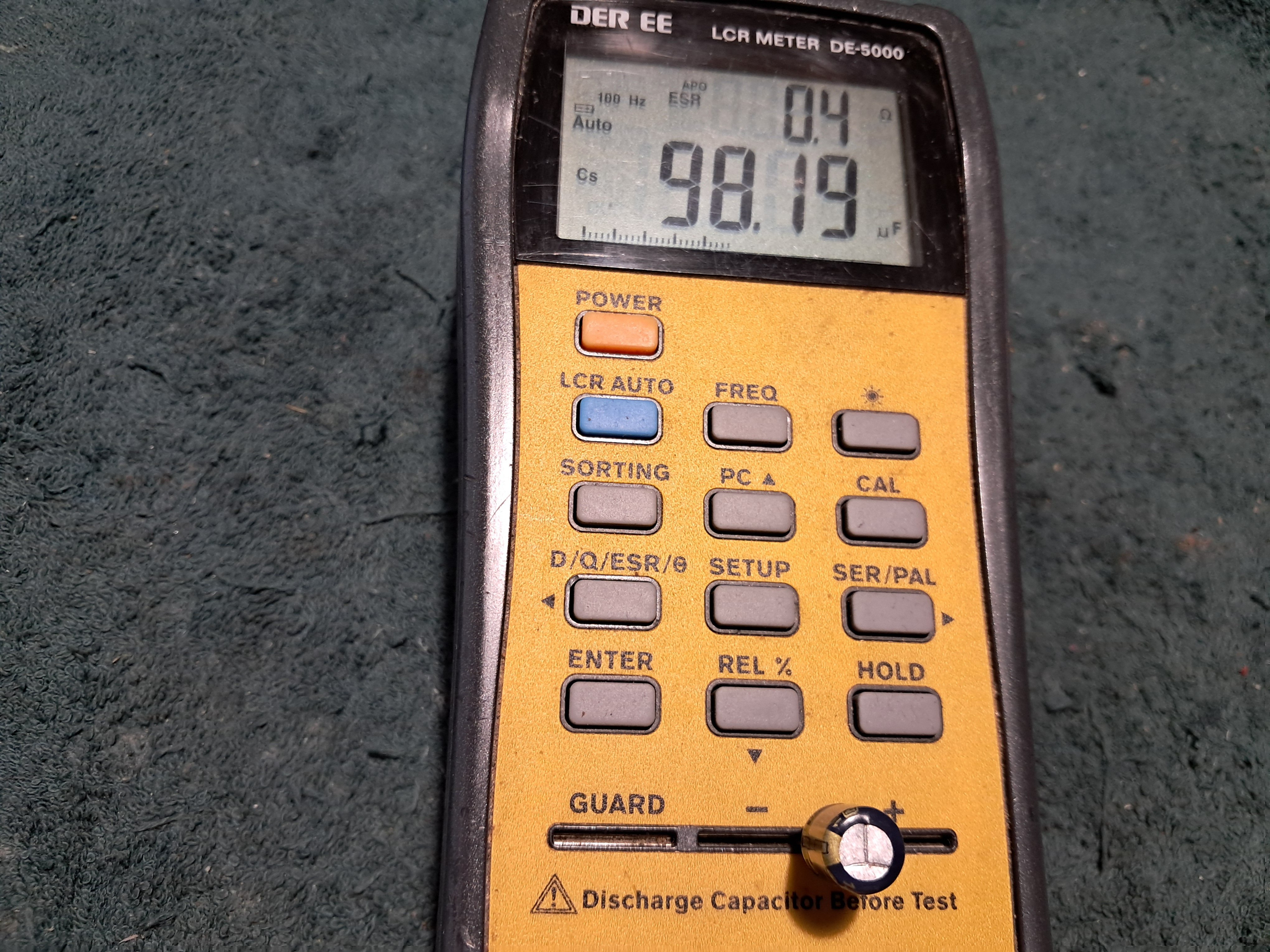

A korábbi idézetből kiindulva ezeket a BG "Electron Transfer" High End elektrolit kondenzátorokat már meg tudom mérni több frekvencián is a DE-5000-es mérőműszeremmel.

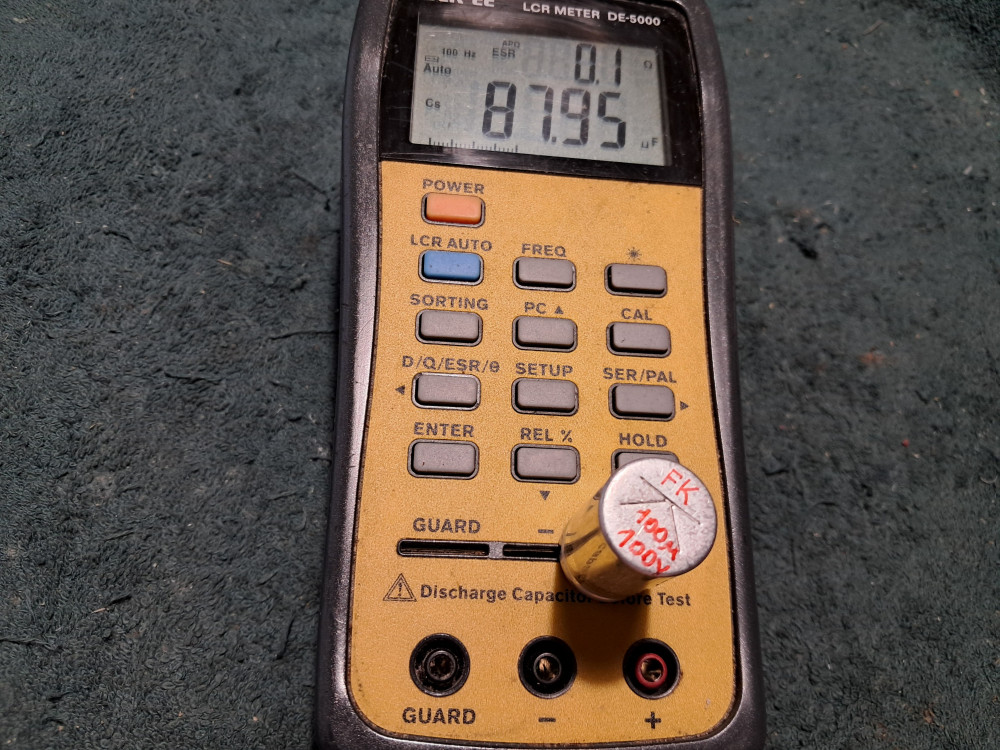

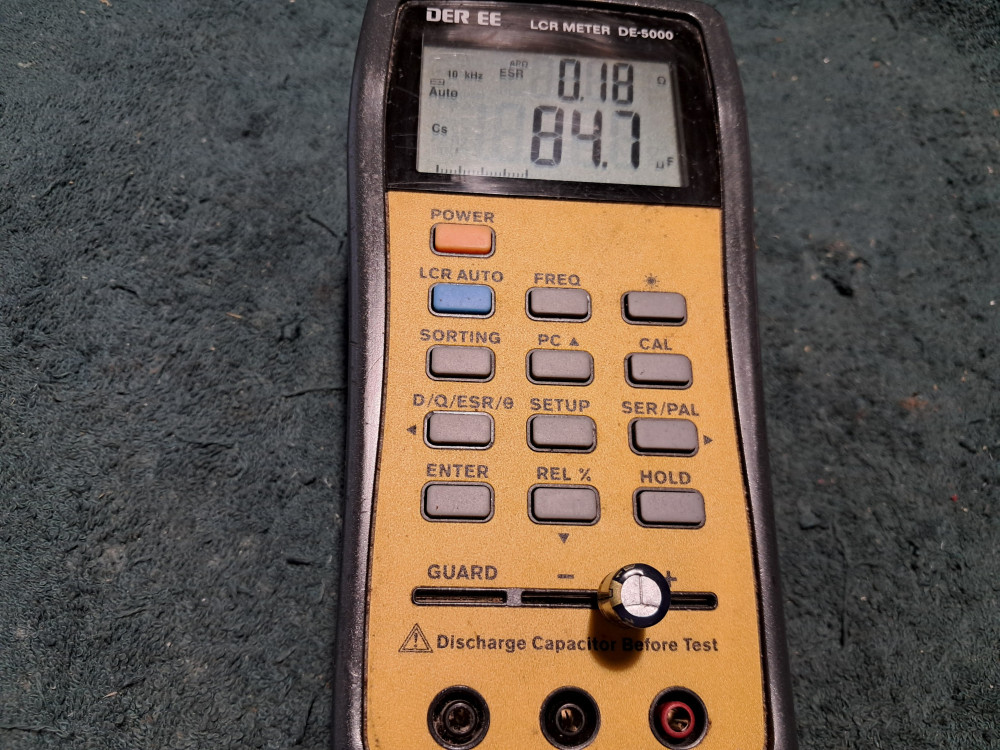

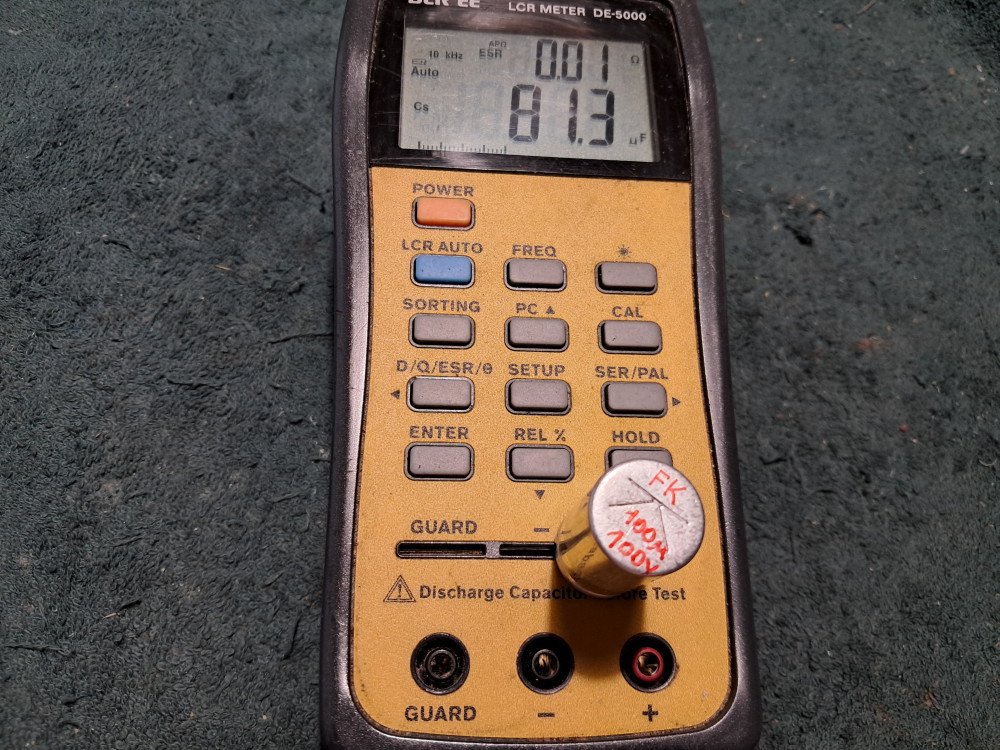

A mérésnél van egy összehasonlító másik tipus, ez a közismert Panasonic FC 100uF/63v-os kondenzátora lett. A betett fotókon 100Hz és 10 kHz a használt frekvencia, az ESR értéke a kijelző jobb felső sarkában látható számokról leolvasható.
Mi az eredménye, és a levonható tanulsága ennek az összehasonlító mérésnek? A felhasznált mérőműszer a DER EE DE-5000 a DIY világában közismert, ennél természetesen vannak komolyabb és drágább laborműszerek, de szerintem az itteni tájékozodásra ez jól megfelel
A Panasonic FC adatai jó átlagosnak mondhatók, a Black Gate FK tipus viszont alaposan feladta a leckét a DIY műszernek
Úgy néz ki a dolog, hogy a mérőműszer 100Hz-es, de főként a 10kHz-es ESR mérésénél feladta küzdelmet, a mérési hibahatárnál van a Black Gate FK elektrolit kondenzátor paramétere.
Mi a tanulság?
Szerintem egyszerű, alapvető műszaki paramétereket tekintve is a Black Gate elektrolit kondenzátorok igencsak felette vannak a hagyományos tipusoknak.
De a valódi tudásukat az erősítőkbe beépitve mutatják meg, ezt az Unity Coupled V-FET SE-ben majd kifüleljük
TJ.

[tunerman]

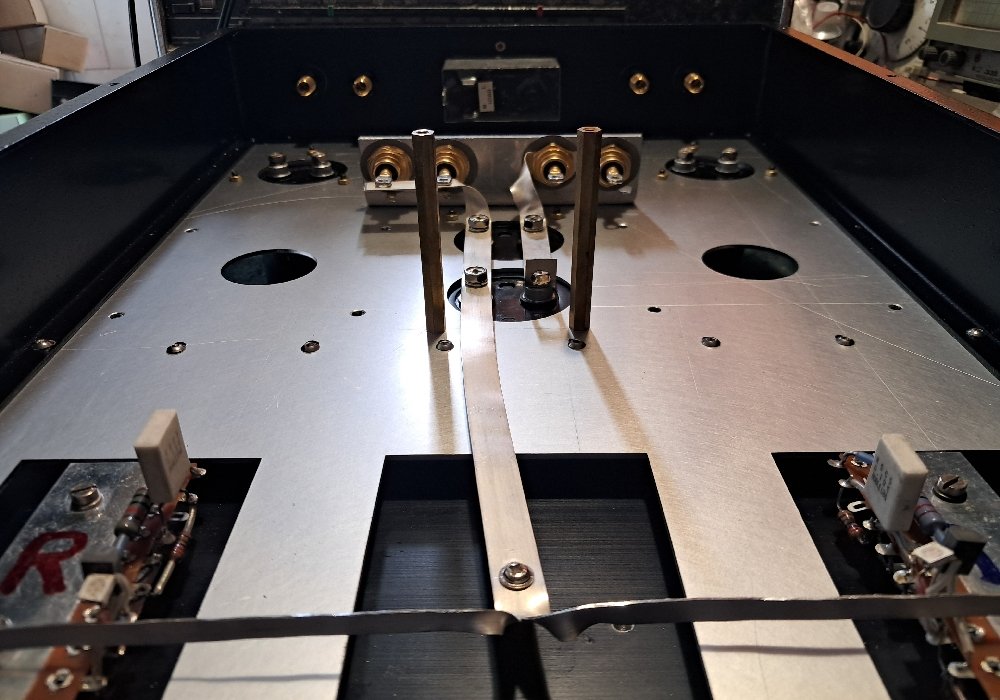

Megtörtént az ezüstszalagok beszabása a diódahíd és a pufferkondik közé, a negatív oldali sínezés megszakítás nélküli továbbvitele, és a későbbi felezése adja meg a GND-t.

TJ.

[tunerman]

Helyükre kerültek a Black Gate FK 10000uF/80v-os tápegység kondenzátorok, most már megindulhat az energiatovábbítás ezüstszalaggal való kivitelezése
TJ.

[tunerman]

A fűrészelés és fúrás folytatva, így elkészültem a Motorola 1N3913 tipusú diódanégyessel kivitelezett graetz kapcsolásnak a hűtőlapra szerelésével.
A diódáktól a pozitív és negatív kivezetés majd egy 10mm-es ezüstszalaggal lesz megoldva, az energia elképzelhetően kevés veszteséggel jut el a pufferkondikba.

[tunerman]

A ma délelőtt szorgos munkával telt, a lézeres kivágás helyett most a csigafúró és reszelő került a tevékenységi középpontba.

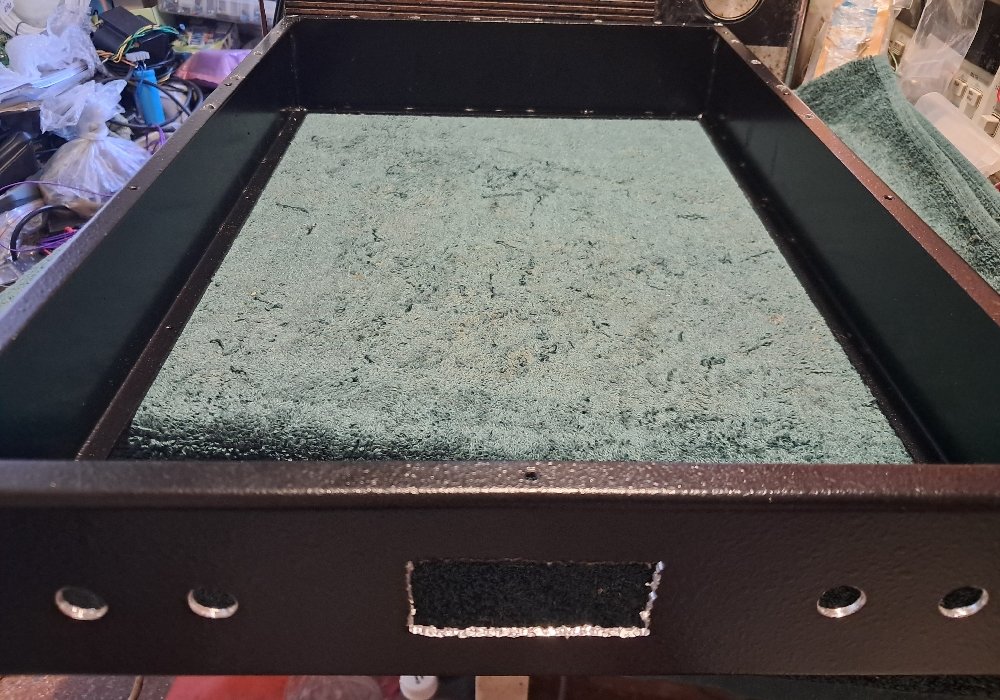

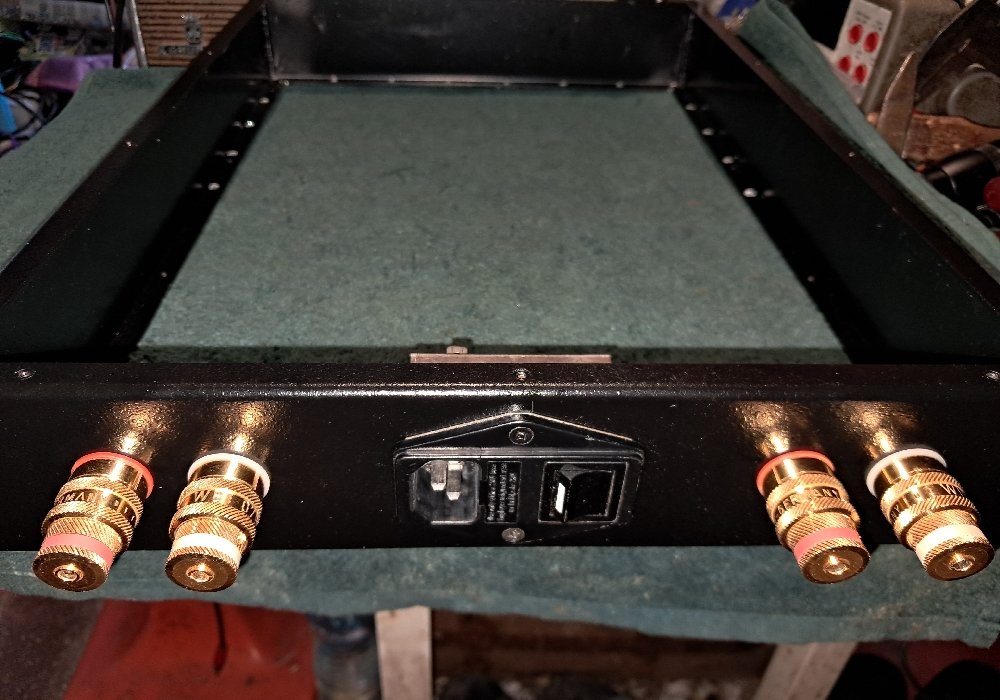

Most éppen az Unity Coupled V-FET SE hátsó oldala került sorra, a hálózati aljzat/kapcsoló/EMI filter mellett a két WBT-0700 hangszóró csatlakozóaljzat is beszerelésre került.
TJ.

[tunerman]

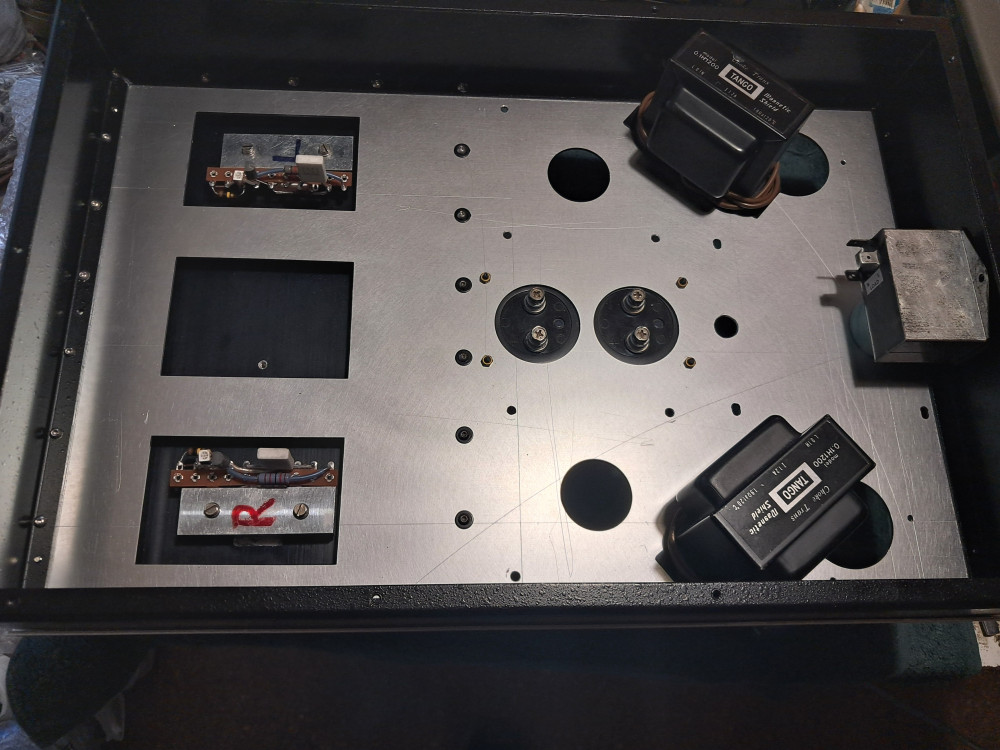

Az erősítő belsejében lévő nagyobb méretű alkatrészek tervezett elhelyezéséről is tennék fel fotót.
TJ.

[tunerman]

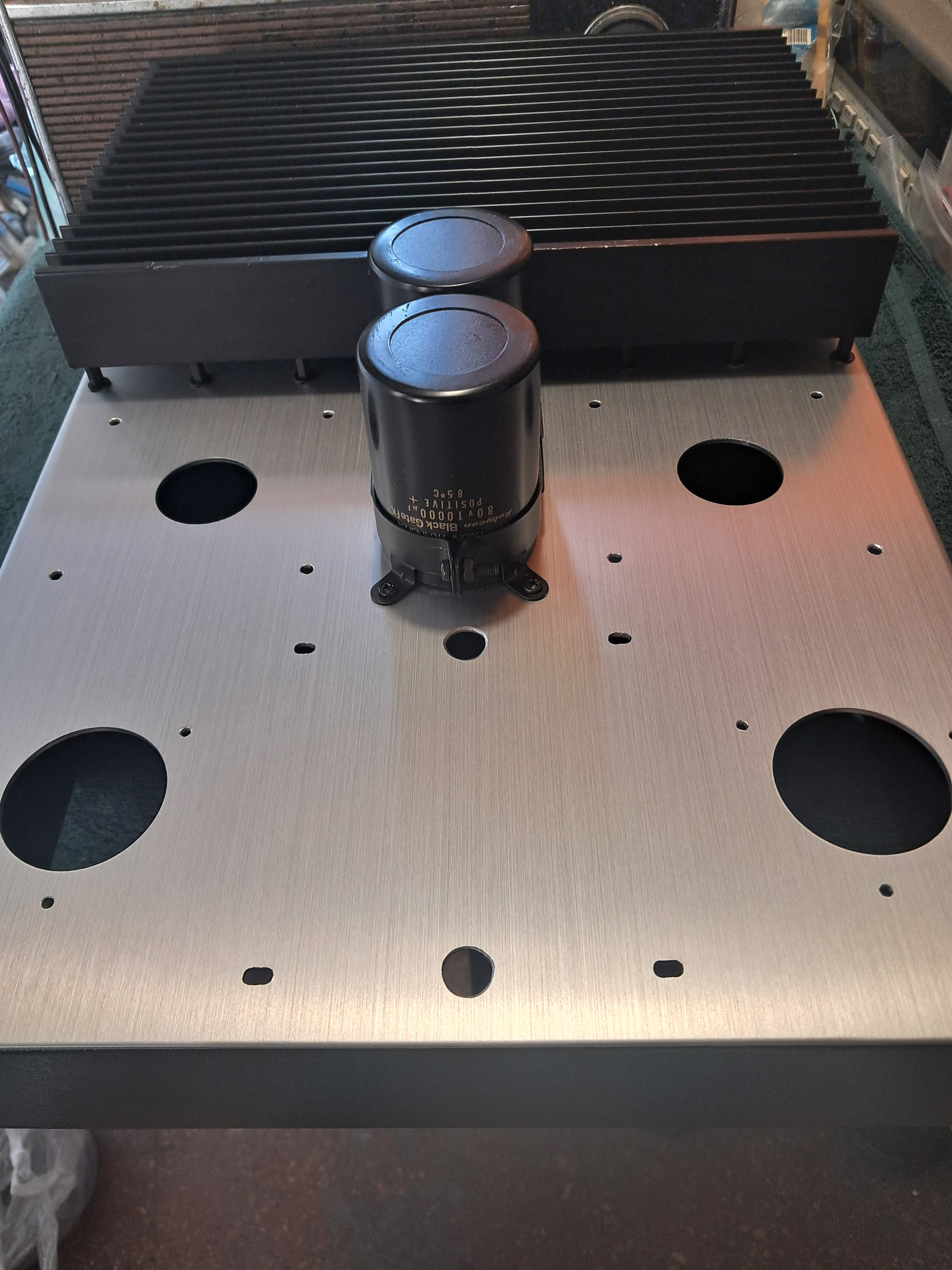

Próbaképpen rászereltem a hűtőbordát meg a 2 db Black Gate FK 10000uF/80v-os puffert a sasszira, hogy miképpen nèznek ki
TJ.

[tunerman]

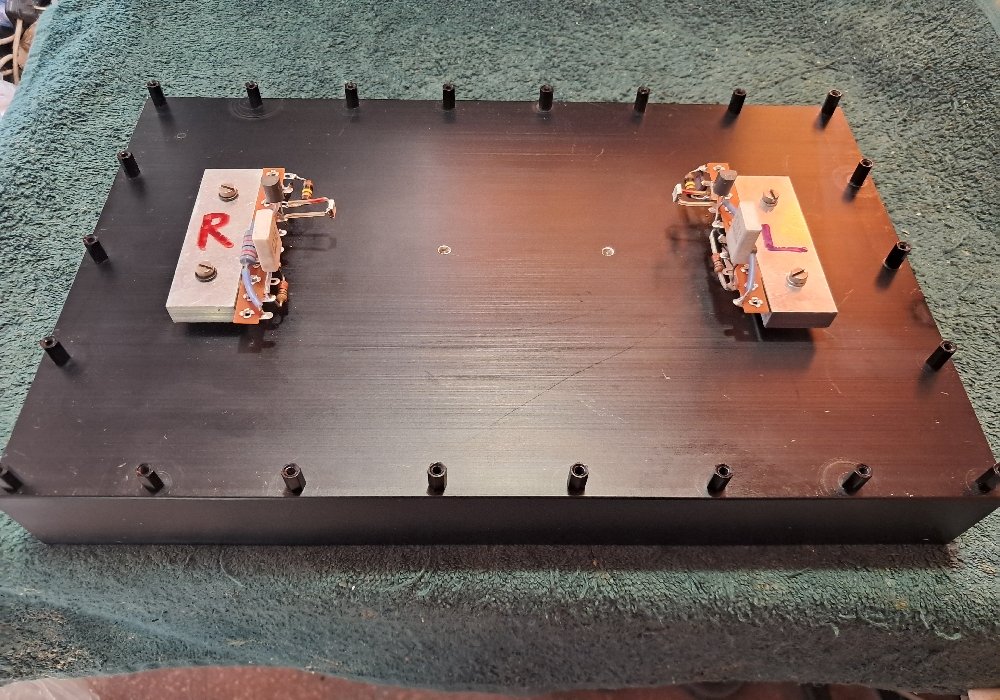

Az aluminium sasszi lemez a lézeres kivágáshoz besorolva várakozik, de közben megjött a berendelt 50 db távtartó. Ezek szintén aluminiumból készültek, és feketére eloxáltak - nem is különböznek a hűtőborda színétől
A 22 db becsavarozva nem néz ki nagyon rosszul
TJ.

[tunerman]

Itt lenne az Unity Coupled V-FET SE végleges elrendezési terve.
TJ.

[tunerman]

Megkaptam az elrendezés kidolgozott tervét, ez már továbbküldhető, legyártható
TJ.

[tunerman]

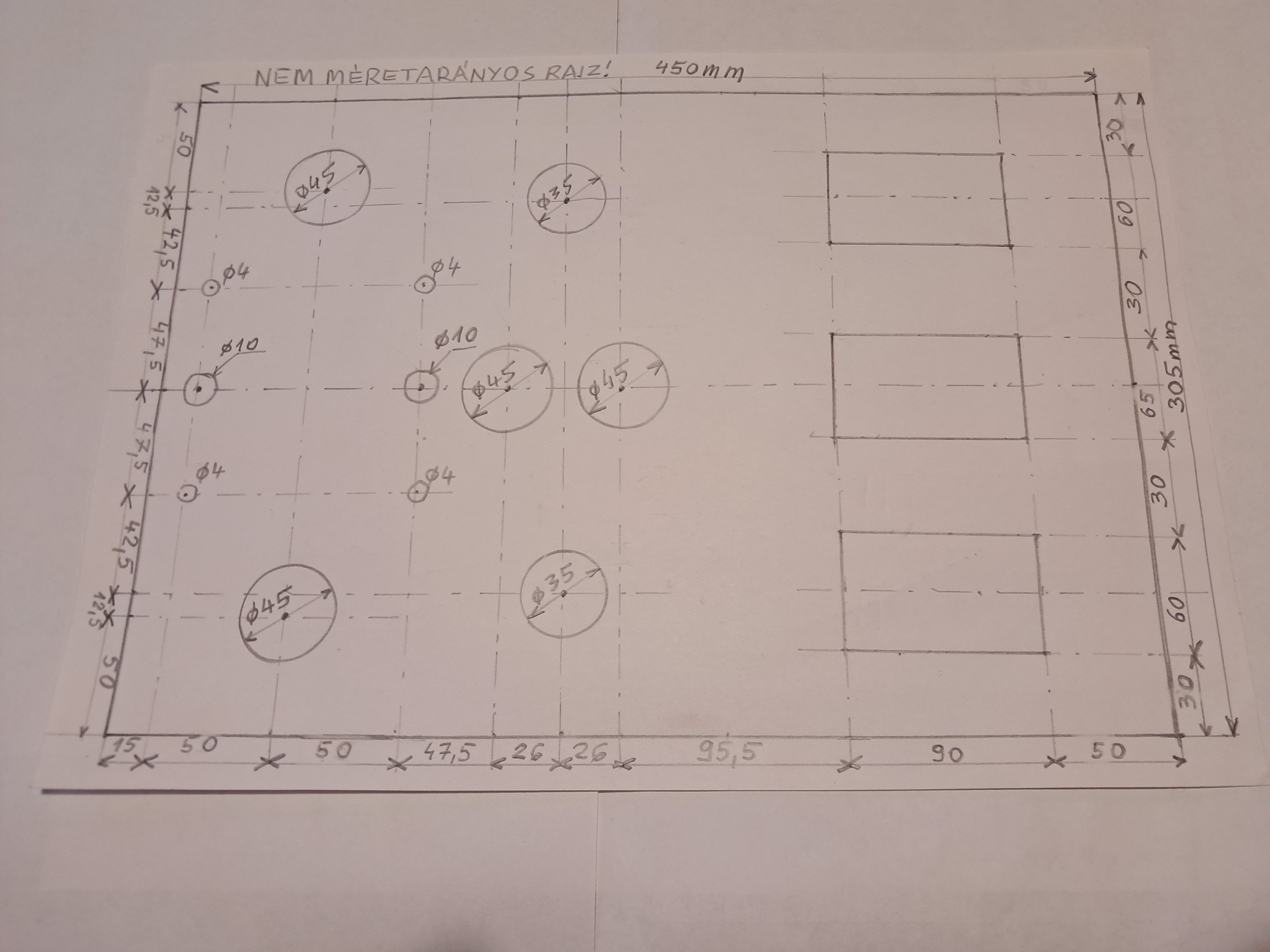

Nekiálltam az Unity Coupled V-FET SE elrendezési tervének, a ceruza skicces első verzióját felteszem. Csak a nagyobb kivágások vannak rajta, a számtalan 3 és 4mm-es lyukat majd utólag én fúrom ki
TJ.
