Cd modifikáció

[tunerman]

Szerencsére mindig van feljebb a hangzás tekintetében, és ez így történt most a frissen beépített 2N7000 lecserélésenél is. Egy 2N6659 V-MOSPOWER FET került be helyette, aminek legfőképp az volt az oka, hogy sokkal gyorsabb eszkőzről van szó (Rise time 2nsec). Kicsit magasabb gate feszültséget igényelt, ezt az eddigi egy helyett most kettő sorbakötött 1N4841 bíztosítja.

Ami az első másodpercekben egyből feltűnt, hogy hangosabb lett a Philips CD100 , persze ezt sok mindennek lehet az összhatása (pl. több infó, vagy helyesebb dinamika arányok).
TJ.

[tunerman]

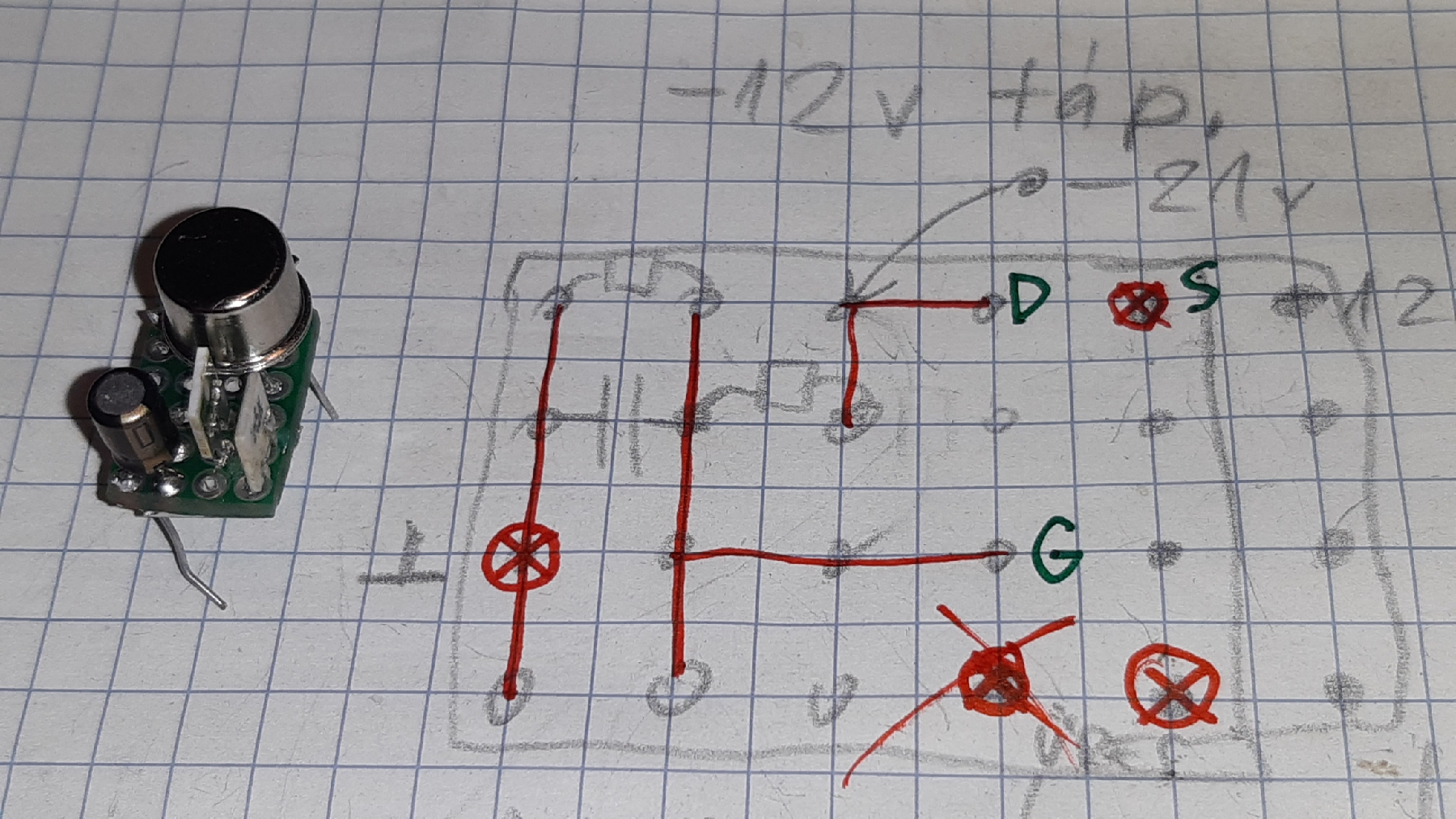

A Philips CD100 vertical DMOS FET laser preamplifier input modifikációjának az elvi rajzát feltenném, az eredeti munkaponti feszültségek a 2N7000 gate elektródájának a kivételével (+1,3-1,4v) nem nagyon változtak meg.

Az 1N4148 dióda utólagos beépítése könnyen megy, mert a Philips a panelen hagyott lyukakat az SMD alkatrészek mellett az esetleges javításokhoz
TJ.

[tunerman]

A Philips CD100 tuning újabb lépése történt meg, már nemcsak a hangfrekvenciás kimeneten van V-FET, hanem a laser preamplifier bemenetén is

Mint tudnivaló egy CD lejátszó analóg erősìtővel kezdődik (a lézerdióda lemezről visszaverődő fényét fotódetektorok érzékelik, és azok jelét kell felerősíteni), és analóg kimeneti fokozattal (L/R) végződik.
A laser preamplifier bemenete eredetileg egy földelt emitteres BC548B tranzisztorral van megoldva, és most ez lett kicserélve egy 2N7000 vertical DMOS FET-re. Apró áramköri módosítást kellett tenni (+ egy dióda), hogy a szükséges munkaponthoz a magasabb gate feszültség meglegyen.
TJ.

[cat7505]

Még művelődök modifikáció témában....de bizonyos témákban eléggé zavarosa kép:
/az eredmény publikálásra kerül....akinek inge vegye is magára/

Pl.: egyes nagy nevű (nem Magyar!) moddingos-ok azt állítják A/D chip szűrőkondik minősége nem hallható,
sőt van olyan is aki szerit még azok teljes elhagyása sem....na bumm

két konfigot állítottam össze, lehet jósolni melyik lesz a nyerő, vagy véleményezni a fentieket.

[cat7505]

Sziasztok!

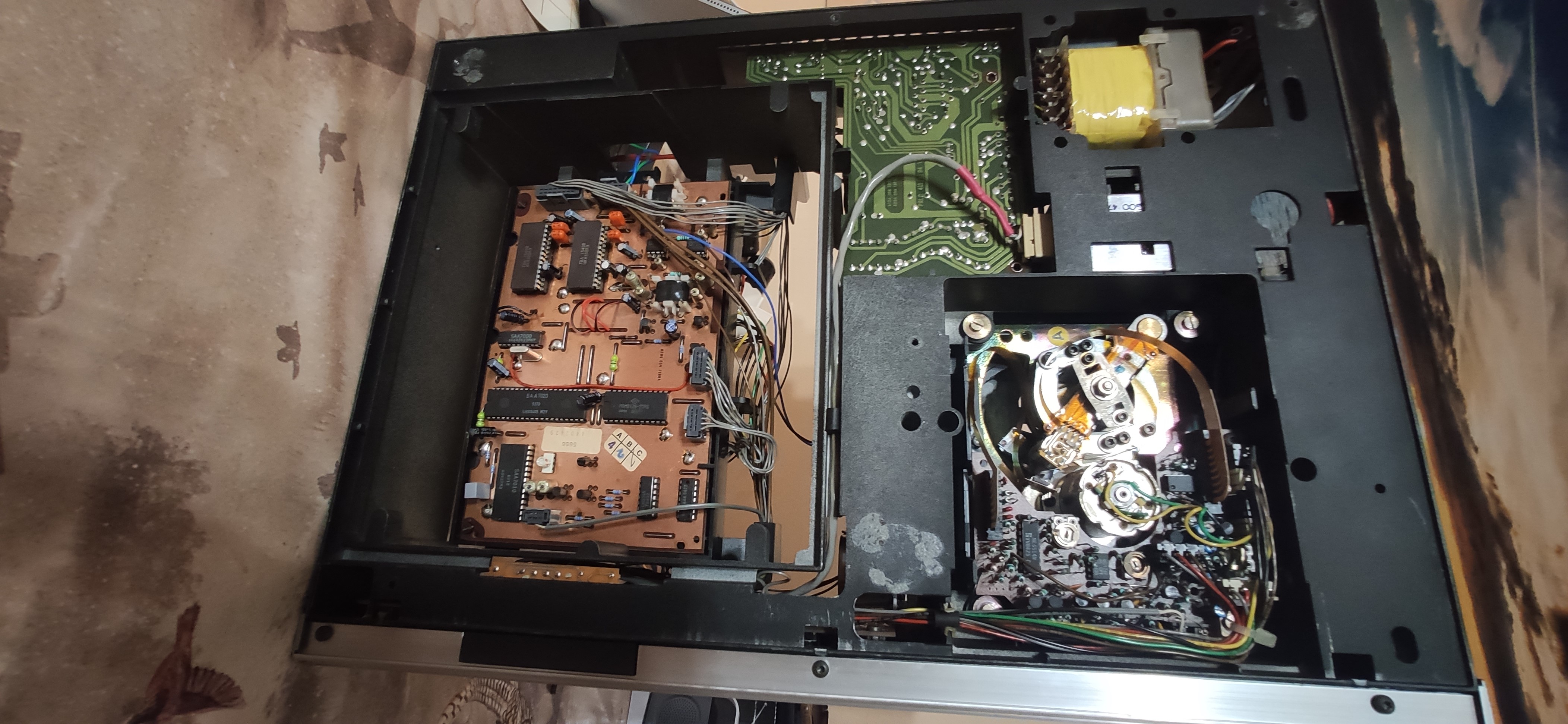

Nemrég került hozzám egy Philips CD304 (nem Mk II.)
amit tudok róla: -Jófogás-os beszerzés volt-
kb. 4 hónapja volt rajta ReCAP, OPA csere (ORACLE II 02) foglaltban, és RCA csatlakozót kapott
A "elkövetőként" őt nevezte meg az eladó: (Ádám Szilárd, Velence) ha ez mond valamit...

Ami már nálam történt: 220-240V átkötés (ezen konkrétan kiakadtam: kb. a 0-dik lépés!)
Trafó árnyékolása, kristályok házának földelése, 220nF fólia kondi minden táp.szab. mellé,
IC fogatok beépítése: Tda540P/saa7030/saa7010.. (utóbbiak oka csereszabatos ?signetics? IC-k )
IEC ajzat beépítés, AC vezetékezés csere -most következik...

A készülék ezüst előlapos, és úgy néz ki CDM-0 mechanikás verzió...
ennek a számomra észszerű keretek közötti DIY "feljavításhoz" keresek
iránymutató/szakmai tanácsadót

Amire én gondoltam: dac csere és szűrőkondik cseréje /SMD-k mindenképp/,
a kerámia IC-k már meg vannak
NOS mód -könnyen visszavonható módon,
DEM reclock a TDA1540-en
belső vezetékezés: lézer-dac board, dac board-Rca
jobb OPA, füles kiment leválasztás (mondjuk ez kb. csak a csati kihúzása),
gyorsabb/jobb egyenirányítók a tápba, ?táp szabályzok?
kb ennyi, most más nem jut eszembe.

[cirboka]

Sziasztok!
Van egy Philips cd751-es TDA1549 dacos cd játszóm,valaki vállalna erre csöves kimenetet építeni?
http://www.lampizator.eu/lampizator/ref ... CD753.html

[tonee73]

Sziasztok!
Vásároltam nemrég egy Naim CD3 lejátszót. Mivel gyárilag nincs SPDIF kimenete, kihoztam az SAA7220 14-es lábáról a jelet egy RCA csatira, ahogy azt a Lampizator oldalán olvastam. Működik is.
Lampizator továbbá csinált ehhez a lejátszóhoz egy NOS modot is, ahogy azt az egyik képen látni ezen az oldalon, ahol a sárga vezetékekkel hidalt át 3 vezetősávot.
http://www.lampizator.eu/lampizator/REF ... imcd3.html

Az a kérdésem, hogy ha ezt a modot megcsinálom, attól még a 14-es lábon ki fog jönni az SPDIF jel vagy ezzel kiiktatom az SAA chipet teljesen?
HA továbbra is kijön az SPDIF jel, az is NOS lesz vagy az marad OS?

A kérdés átkerült a helyére.

[Fecni]

Sziasztok!
Vásároltam nemrég egy Naim CD3 lejátszót. Mivel gyárilag nincs SPDIF kimenete, kihoztam az SAA7220 14-es lábáról a jelet egy RCA csatira, ahogy azt a Lampizator oldalán olvastam. Működik is.
Lampizator továbbá csinált ehhez a lejátszóhoz egy NOS modot is, ahogy azt az egyik képen látni ezen az oldalon, ahol a sárga vezetékekkel hidalt át 3 vezetősávot.
http://www.lampizator.eu/lampizator/REF ... imcd3.html

Az a kérdésem, hogy ha ezt a modot megcsinálom, attól még a 14-es lábon ki fog jönni az SPDIF jel vagy ezzel kiiktatom az SAA chipet teljesen?
HA továbbra is kijön az SPDIF jel, az is NOS lesz vagy az marad OS?

[tamagaba]

Nagyon durva jelenség, engem biztos megállított volna
Érdekes, hogy nem tűnik utólagos-pancsolt forrasztásnak
Egy flip-flop IC, Jenő talán mond többet róla

[Fody]

Az komoly!!! Sose értettem, hogy ha valaki nem ért valamihez, akkor miért nyúl hozzà!!

[tunerman]

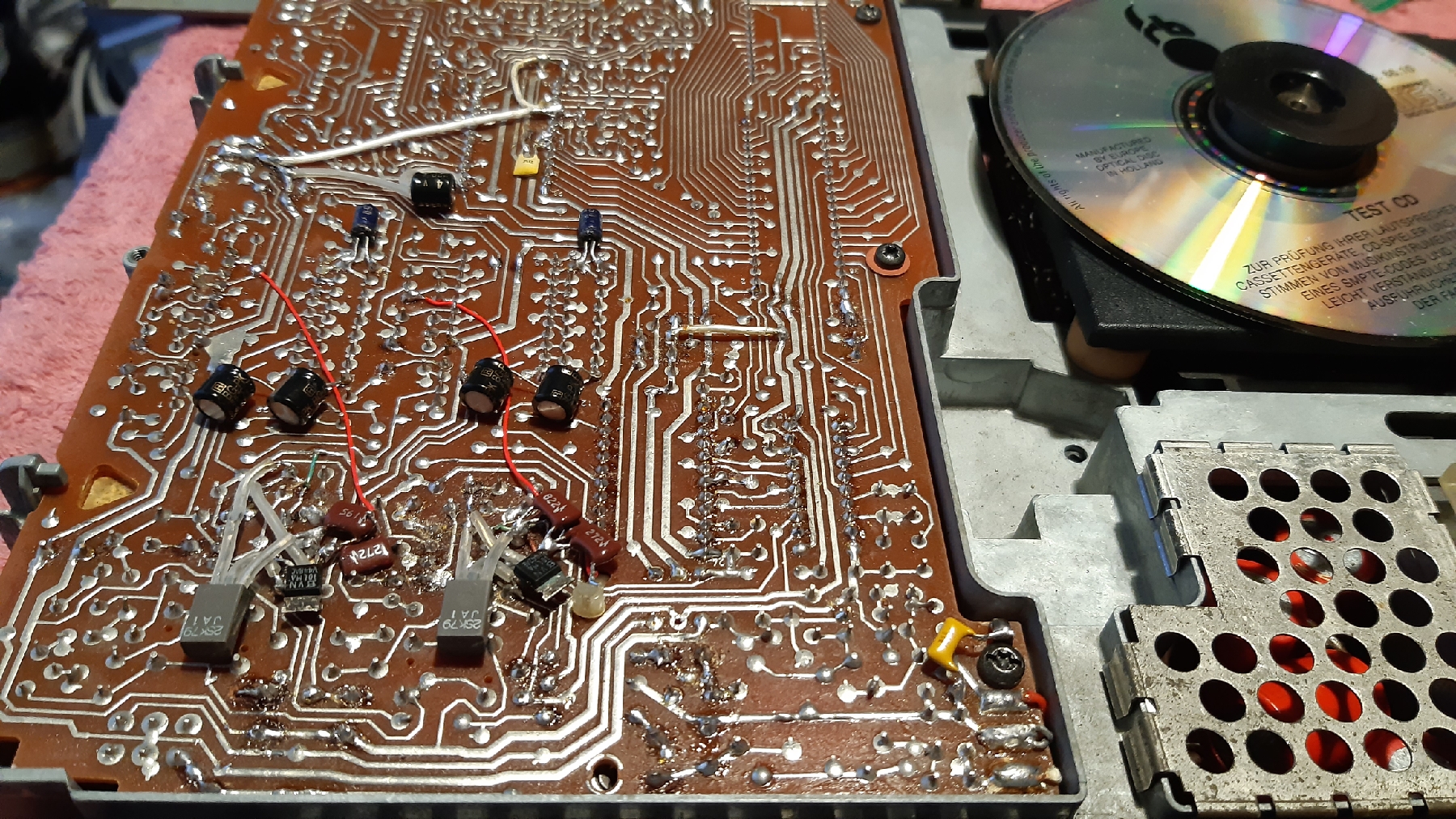

Nagyon tanulságos két fotót tennék fel a Philips CD100 DAC paneljának a fóliás oldaláról.
Sokan érzik úgy, hogy Ők is tudnak CD lejátszót javítani, kontakt és forrasztási hibákra gyanakodva nekiállnak pákázni
Aztán lesz egy garantáltan nem működő gépük, mivel ott is lesz kontaktus ahol eddig nem volt! Mint például a fotón látható 74LS74AN (pos.6504) IC-nél, ahol 4-es és 5-ös kivezetését is sikerült összeforrasztani.
Nade - mire kimértem, hogy miért nem megy ez a csodagép, az volt egy nagy szívás...
TJ.

[Apaci72]

Sziasztok!
Rendelt már valaki OPPOMOD-ról bármit is?
https://www.oppomod.com/
UDP-203/205 LPM SE - $360- ilyenre gondoltam, csak "csavarozgatni" kell, semmi forrasztás, stb.
kösz!

[Fody]

De még milyen jó eredmény lett. Az előzetes tesztek és meghallgatások alapján a kommersz cd játszókkal nem is teszteltük. Még a 2-3 milliós kategória sem volt ellenfél, hanem egy 22000(!) nem elírás, eurós griphon cd-vél ugrasztottuk össze, és ezzel a cd-vél volt pariban a modifikált cd-104.
Nagy köszönet Sütinek a munkáért, és a szaktudásáért!

[sutemenyx]

Philips CD 104 mk1 mod:

Nagyobb puffernek kék Rubycon TWSS-t és helyi puffereknek kis fekete BlackGate-eket alkalmazva igen jó eredmény várható. Néhány pozícióra került piros Elna Cerafine is.

[tunerman]

A Philips CD100 no global NFB I/V konverter és a V-FET/V-MOSPOWER FET super bootstrap followeres kimenetről az egyik felhasználó készített visszajelzést
Ami nem szokásos szubjektív zenehallgatással összefűggő vélemény, hanem végre egy egészen tárgyilagosnak tűnő

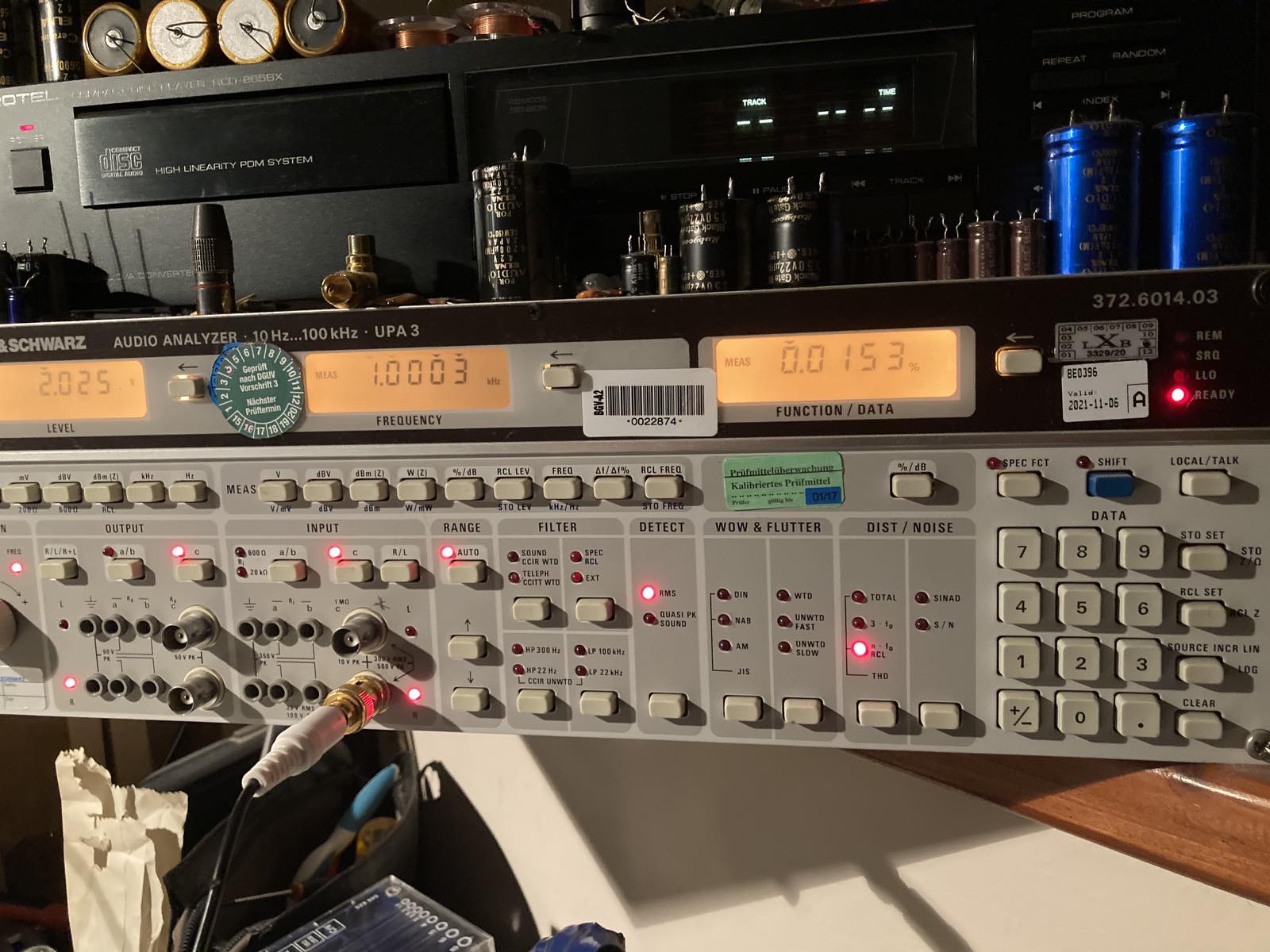

Az 1kHz/0dB-s szinuszjel második, harmadik - a negyedik nem mérhető -, és az ötödik harmonikus torzìtását mutató mérésfotókat küldött:
2nd harmonic distortion: 0,085%
3rd harmonic distortion: 0,066%
4th harmonic distortion: NO
5th harmonic distortion: 0,015%
TJ.

[tunerman]

A DIP14-es IC foglatba beszuszakolt két darab LF353H - a kerek fémtokozású, 8 kivezetéses opampok
TJ.

[tunerman]

LF347N vs. 2xLF353H opamp

[tunerman]

Egy érdekes gondolatkisérlet jegyében a sávontartás (radial error), és a pontos fókuszálásért (focus error) elsősorban felelős quad opamp (LF347N) tuningján kisérleteztem. Ugyanis nagyon távolról nézve az analóg LP játszók hangkarjához hasonló funkció lenne ez, ha jó a hangkar követési képessége, akkor radikálisan javulhat a zenehallgatás szinvonala

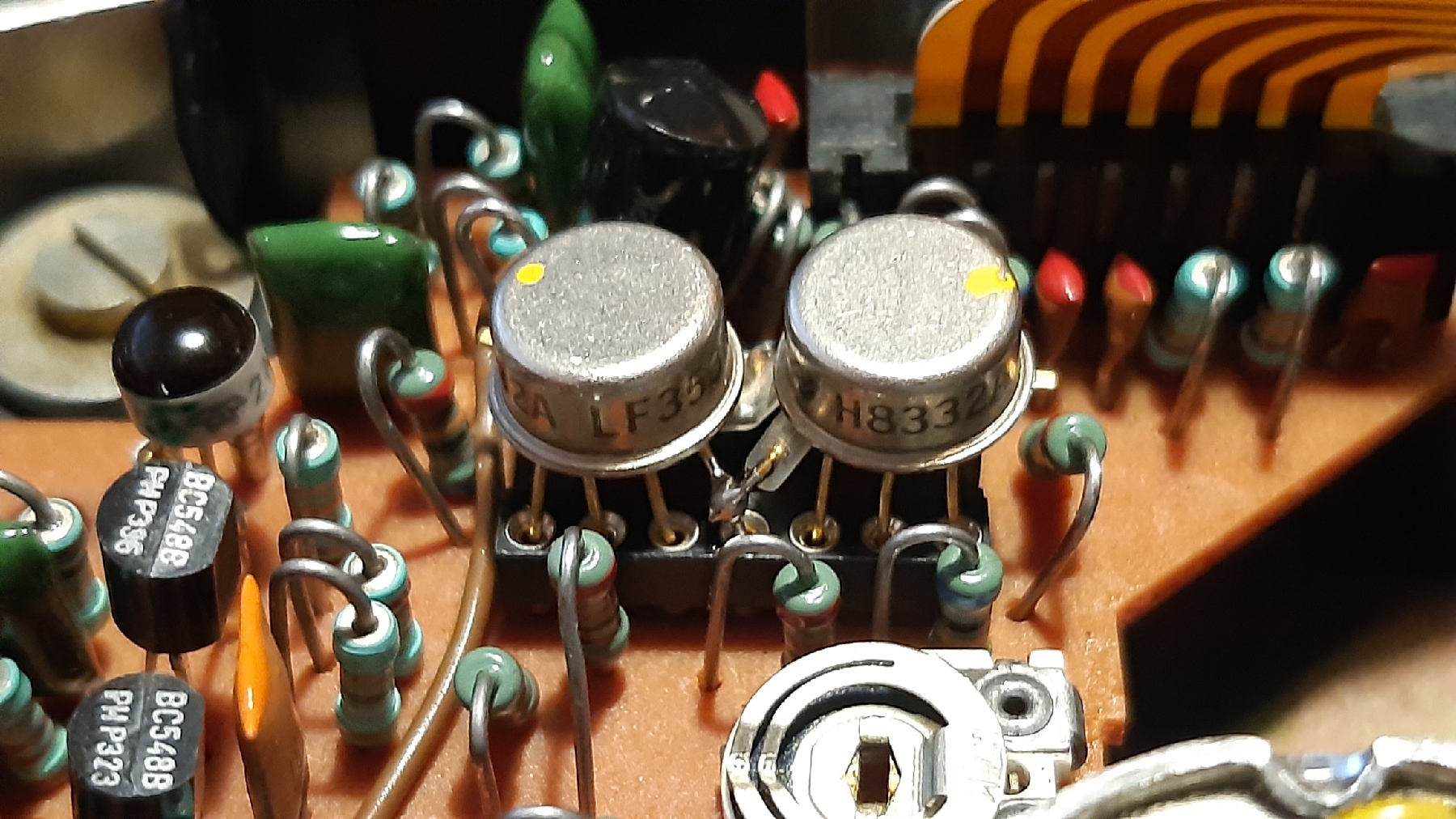

Kiagyaltam, hogy miképpen szuszakolhatok bele a DIP14-es foglaltba 2 db dual LF353H katonai, kerek fémtokos 8 lábú opampot - hát sikerült
Első benyomásaim alapján az olcsó, plasztik tokos LF347N sehol sincs a 2 db LF353H-hoz képest...számomra ez egy igen tanulságos történet lett.
TJ.

[tunerman]

Annyi kiegészítés még, hogy a -18 voltos tápegységnél az ellenállások értékei 680k és 1M5.
A bypass kondenzátor a +12v kimenetén természetesen 2,200uF
TJ.

[tunerman]

Két hír lett aktuális, az egyik, hogy az LF353H becserélése a laser preamp pcb-k különbségei okán nem jött be, tehát nem ajánlott
A másik, hogy a no global NFB I/V konverterek és a kimeneti V-FET followerek analóg tápokat kaptak. Ezek egyszerű V-MOSPOWER FET-es kapacitás sokszorozó áramkörök, a + és - 12 v, illetve a -18 voltos kivitelűek. A -12/-18 voltos kimenetre még 1,000uF, a +12 voltosra 2,2000uF bypass került.
- VN46AF, VP1304N2 V-MOSPOWER FET
- 360k és 1M5 ellenállások
- 4,7uF/25v kondenzátor
TJ.

[tunerman]

Lassan de biztosan haladt előre a CD100 laserp preamp tuningja, az opampokat használó egységek is végül megváltoztak. Az berakott JFET bemenetű National Semiconductor IC-k jelenleg járatás alatt
- LF353H
- LF356H
- LF347N

[sutemenyx]

Tisztelt CD modifikálók!

Pár napja megvettem életem első CD lejàtszóját ( közel a 40-hez nem kapkodtam el ), egy Philips CD 304 Mk1 képében.

Amit tudni kell róla (cserélve lett benne): TDA1540D DAC chip, WBT RCA, Furutech IEC, JFET OP249G op-amp, Line level kikötve, elvileg a fejhallgató rész is (legalàbbis nem szól), illetve pár kondi cserélve lett (ránézésre filléres darabokra).

A kérdésem az lenne, hogy van-e értelme a további tuningolásnak?

Amire gondoltam pl. futómű mod. (koax kimenet), esetleg jobb kondik, kábelezés, ilyesmik. Csövesítésben nem gondolkozok.

Futóművesítés csak akkor lenne opció, ha a mostani TDA1543-as DAC-os TMP Ant DAC-al jobb lenne a hang, mint a saját kerámia tökös TDA1540D-vel.

Illetve nem ismerem azt a op-ampot sem. Azt olvastam, hogy ezekbe más is JFET-es opa-t tett tuning gyanánt, de nem egy drága darab, nem tudom milyen minőséget képvisel.

Köszönöm válaszokat!

Az utóbbi pár hétben informálódtam, megnéztem néhány külföldi tuning megoldást. Úgy látszik az orosz kicsatoló kondi sem ördögtől való, mert egy (talán) lengyel oldalon láttam ezt a megoldást, illetve egy hazai oldalon is, ahol össze hasonlítottak több kondit és az orosz jött ki győztesnek.

Jobban megnézve a kondenzátorokat, azok sem olcsó kínaiak, hanem Nichicon, igaz nem Audio Grade. Talán a Servo panelen nincs is akkora jelentősége, hogy nem valami csoda kondi készlet van, ez a Nichicon szett is érhet annyit, mint a gyári Philips. A DAC panel már más kérdés, ott még ki lehetne cserélni (pl. Elna Silmic, Nichicon Muse, stb), illetve a kábelezést egységesíteni, a többi része szerintem rendben van. Persze tudom, hogy ahány ember, annyi féle vélemény, biztos van, aki máshogy csinálná.

Az orosz kicsatoló kondi addig jó, amíg nincs a rendszerben valódi felbontás, és azt sem tudni merre van az előre. A CD304 nem ilyen rendszerekbe való, hanem igazi nagyfelbontásúakba, ahol nem a sziszegések meg a kattogások dominálnak felbontást imitálva, hanem valóban többet és jobban hallani a felvételből -ott tudja a 304 kifutni magát-.

A Nichicon valóban japán, de sajnos egyáltalán nem igaz az, hogy mindegy lenne a szervóáramkörökben, több okból sem. Az egyik, hogy nem mindegy milyen pontossággal van vezérelve az olvasófej, hogyan tartja a gép a fordulatot, ezek is hallatszanak a végeredményben. A másik szempont, hogy az analóg rész félig pont ugyanarról a tápról megy, mint a szervó, tehát áthat oda is.

Az Elna Silmic II-t semmiképp nem javaslom. És a Nichicon Fine Gold (FG) és KA-t sem. Egy ilyen géphez a Nichicon KZ Muse, Elna Cerafine és Audio Note Kaisei, ami számításba jöhet. És esetleg alap Rubyconok is, ha nincs BlackGate a háznál.

[KopaszKutya]

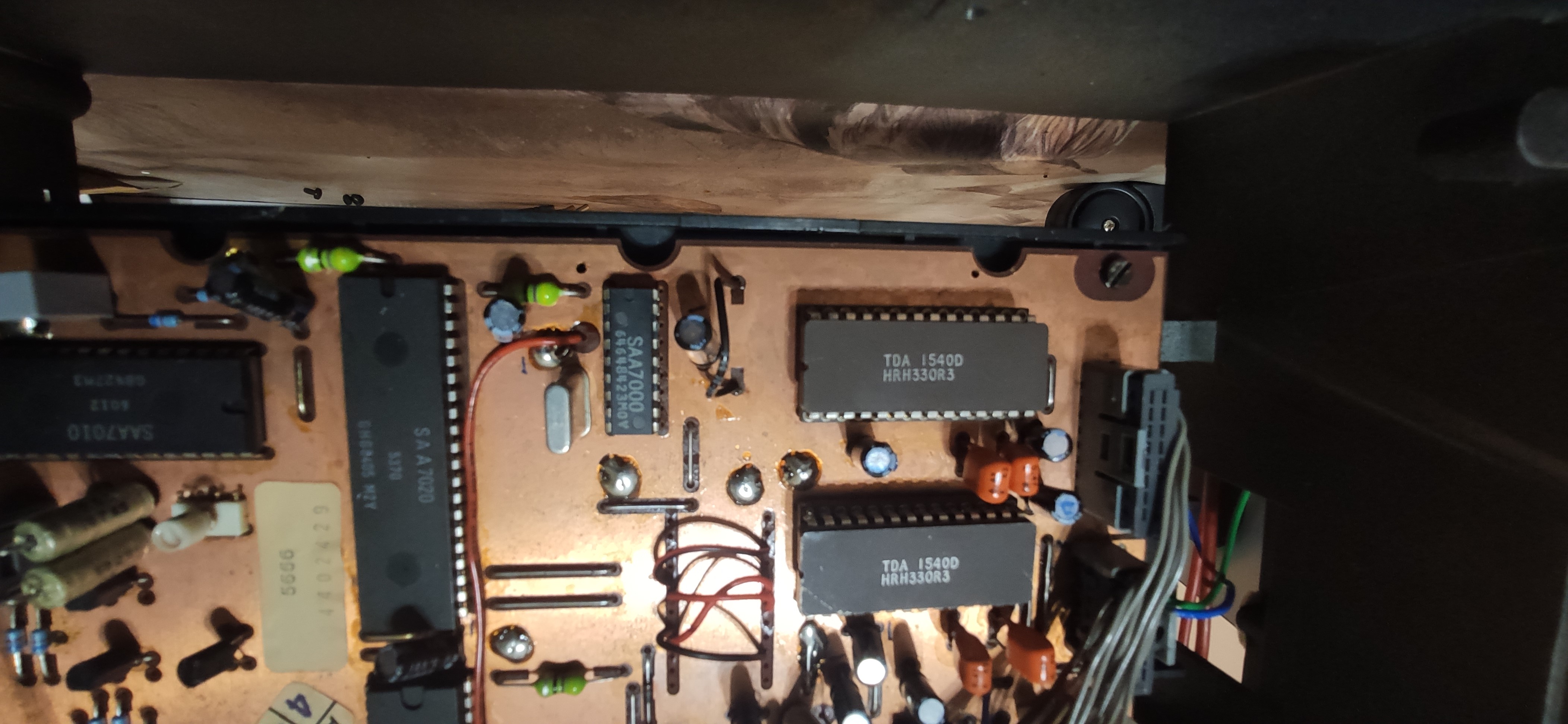

Tisztelt CD modifikálók!

Pár napja megvettem életem első CD lejàtszóját ( közel a 40-hez nem kapkodtam el ), egy Philips CD 304 Mk1 képében.

Amit tudni kell róla (cserélve lett benne): TDA1540D DAC chip, WBT RCA, Furutech IEC, JFET OP249G op-amp, Line level kikötve, elvileg a fejhallgató rész is (legalàbbis nem szól), illetve pár kondi cserélve lett (ránézésre filléres darabokra).

A kérdésem az lenne, hogy van-e értelme a további tuningolásnak?

Amire gondoltam pl. futómű mod. (koax kimenet), esetleg jobb kondik, kábelezés, ilyesmik. Csövesítésben nem gondolkozok.

Futóművesítés csak akkor lenne opció, ha a mostani TDA1543-as DAC-os TMP Ant DAC-al jobb lenne a hang, mint a saját kerámia tökös TDA1540D-vel.

Illetve nem ismerem azt a op-ampot sem. Azt olvastam, hogy ezekbe más is JFET-es opa-t tett tuning gyanánt, de nem egy drága darab, nem tudom milyen minőséget képvisel.

Köszönöm válaszokat!

Az utóbbi pár hétben informálódtam, megnéztem néhány külföldi tuning megoldást. Úgy látszik az orosz kicsatoló kondi sem ördögtől való, mert egy (talán) lengyel oldalon láttam ezt a megoldást, illetve egy hazai oldalon is, ahol össze hasonlítottak több kondit és az orosz jött ki győztesnek.

Jobban megnézve a kondenzátorokat, azok sem olcsó kínaiak, hanem Nichicon, igaz nem Audio Grade. Talán a Servo panelen nincs is akkora jelentősége, hogy nem valami csoda kondi készlet van, ez a Nichicon szett is érhet annyit, mint a gyári Philips. A DAC panel már más kérdés, ott még ki lehetne cserélni (pl. Elna Silmic, Nichicon Muse, stb), illetve a kábelezést egységesíteni, a többi része szerintem rendben van. Persze tudom, hogy ahány ember, annyi féle vélemény, biztos van, aki máshogy csinálná.

[tunerman]

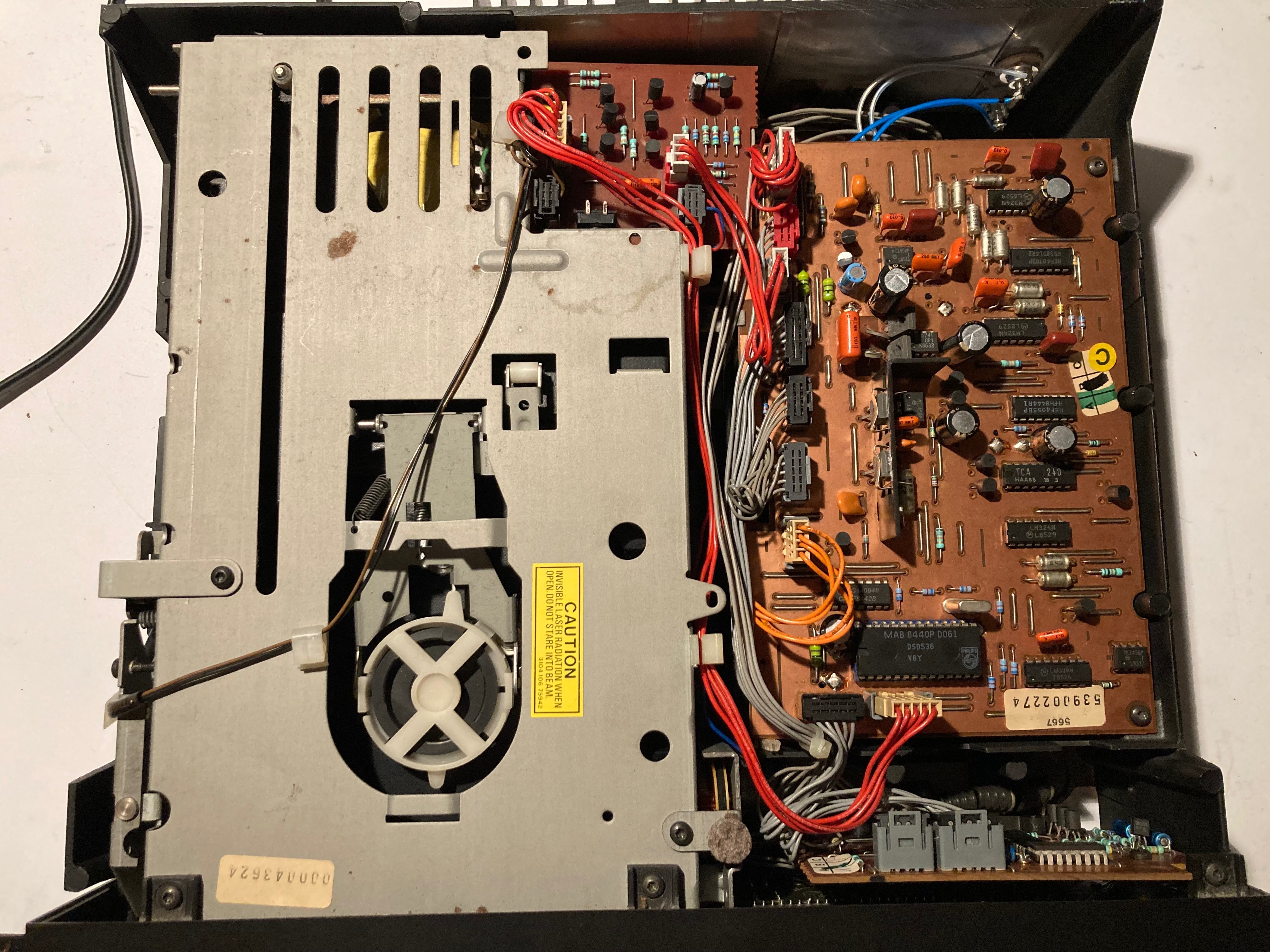

Átnézve a fotókat leginkább a belenyúlás teljes koncepció hiánya tűnik fel:

- full recap van a CD304-ben, de olcsó kínai kondenzátorokkal
- közben drága WBT RCA aljzatok a kimeneten
- valamilyen katonai(?) orosz kicsatoló kondik

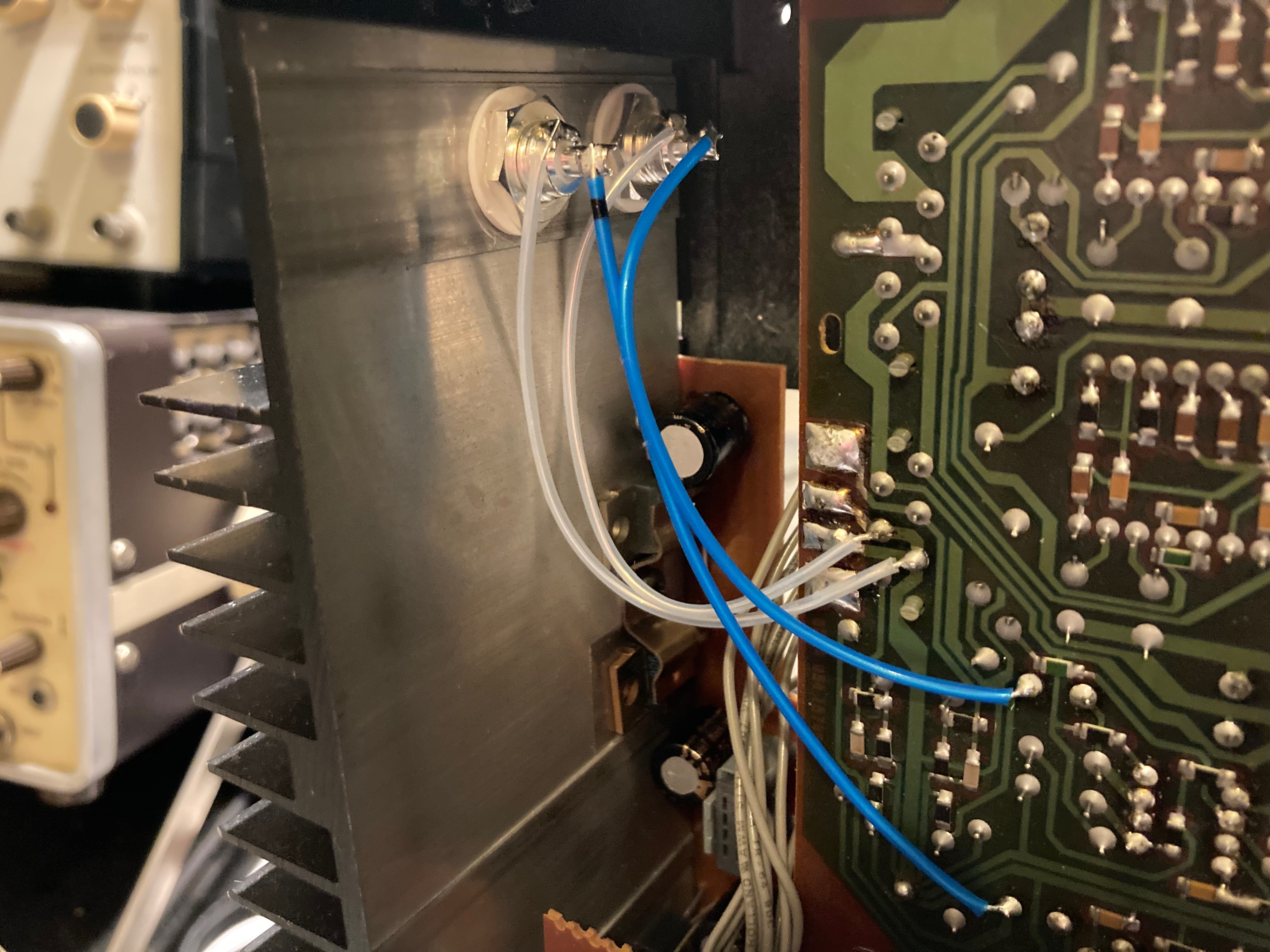

- a hozzávezető L/R vezetékek meg nem egyforma típusok
- a NOS üzemmód miatt félvezetős erősítő használata nem igazán javasolt
TJ.

[KopaszKutya]

A Philips CD304 DAC paneljáról kellene fotó , addig nem tudunk előre jutni, amíg nem látható az állapota.
Ami a TDA1543-as dolgait illeti, azt most nem kellene idekeverni...
TJ.

Elnézést kérek, félre értettem!
