Üdv. mindenkinek!
Készülék házat szeretnék készíttetni, tud ebben valaki segíteni?
2 csöves monoblokkról lenne szó,természetesen méretek, stb. adott lesz.

Milyen házat? Kb hogy nézne ki?

[tapaizo]

Üdv. mindenkinek!
Készülék házat szeretnék készíttetni, tud ebben valaki segíteni?
2 csöves monoblokkról lenne szó,természetesen méretek, stb. adott lesz.

[tunerman]

Ennek "az egyszerűbb a jobb" kijelentésnek a filozófiai alapjáról itt lehet olvasni:

https://hu.m.wikipedia.org/wiki/Occam_borotv%C3%A1ja

[denesdr]

Egy bonyolultabb felépítés nyilván több hibalehetőséget rejt, könnyebb elrontani, valamivel nem számolni a tervezésekor stb.
De nyilván mindenki azt gondol jónak amit akar.

[Snipi]

Hát én nem értek a műszaki dolgokhoz, de azt még így nagyon laikusan is látom, hogy nem egy alkatrész temető. Apám szokta volt mondani, hogy minél egyszerűbb annál jobb. Gondolom igaza volt ...

[OFF - katt ide ha látni akarod]

Ühüm, tehát egy Zsiguli sokkal jobb, mint mondjuk egy Audi A4, mivel előbbi jóval egyszerűbb. Persze biztos van(nak) olyan szempont(ok), ami alapján tényleg jobb a Zsiguli.
Félreértés ne essék, a szóban forgó erősítőt nem szeretném egy Zsigulihoz hasonlítani, csak a "minél egyszerűbb annál jobb" szemléletre reagáltam.

Úgy kezdtem, hogy "nem értek hozzá". Max. tapasztalati dolgokra, és hozzáértő emberek elmondásaira tudok hagyatkozni. Az biztos, hogy amikor egyszer régen egy full egyszerű kapcsolású valamilyen erősítőt, meg egy brutál nagy tranzisztortemetőt hasonlítottunk össze (nálam a műszaki részéhez jobban értő emberek társaságában, sőt még hangmérnök is volt közöttünk), a "faék" erősítő mindenkinek jobban tetszett a kb. 100 kilós csilivili és méregdrága csodaerősítőnél. És ez többször is megesett ... Tudnék márkát írni (típust nem) de nem akarok, mert hátha valakinek a lelki világába gázolnék, azt meg nagyon sem szeretnék ... Ja és az említett szeánszok egyike nem "nálam" volt, bár ez a szó szerepel a beírásomban , hanem egy hangstúdióban. Meg a többi se. Én fel se tudnék cipelni a kecómba egy ilyen monstrumot max. ha valaki felcígölné ...

[denesdr]

Hát én nem értek a műszaki dolgokhoz, de azt még így nagyon laikusan is látom, hogy nem egy alkatrész temető. Apám szokta volt mondani, hogy minél egyszerűbb annál jobb. Gondolom igaza volt ...

[OFF - katt ide ha látni akarod]

Ühüm, tehát egy Zsiguli sokkal jobb, mint mondjuk egy Audi A4, mivel előbbi jóval egyszerűbb. Persze biztos van(nak) olyan szempont(ok), ami alapján tényleg jobb a Zsiguli.
Félreértés ne essék, a szóban forgó erősítőt nem szeretném egy Zsigulihoz hasonlítani, csak a "minél egyszerűbb annál jobb" szemléletre reagáltam.

[Snipi]

Meg hutoborda az kell hozza rendesen.

Természetesen, az "A" osztályú működés ezt megkívánja, itt kb. 90W körül van a disszipáció.
TJ.

Hát én nem értek a műszaki dolgokhoz, de azt még így nagyon laikusan is látom, hogy nem egy alkatrész temető. Apám szokta volt mondani, hogy minél egyszerűbb annál jobb. Gondolom igaza volt ...

[tunerman]

Meg hutoborda az kell hozza rendesen.

Természetesen, az "A" osztályú működés ezt megkívánja, itt kb. 90W körül van a disszipáció.
TJ.

[Santoro]

Meg hutoborda az kell hozza rendesen.

[tunerman]

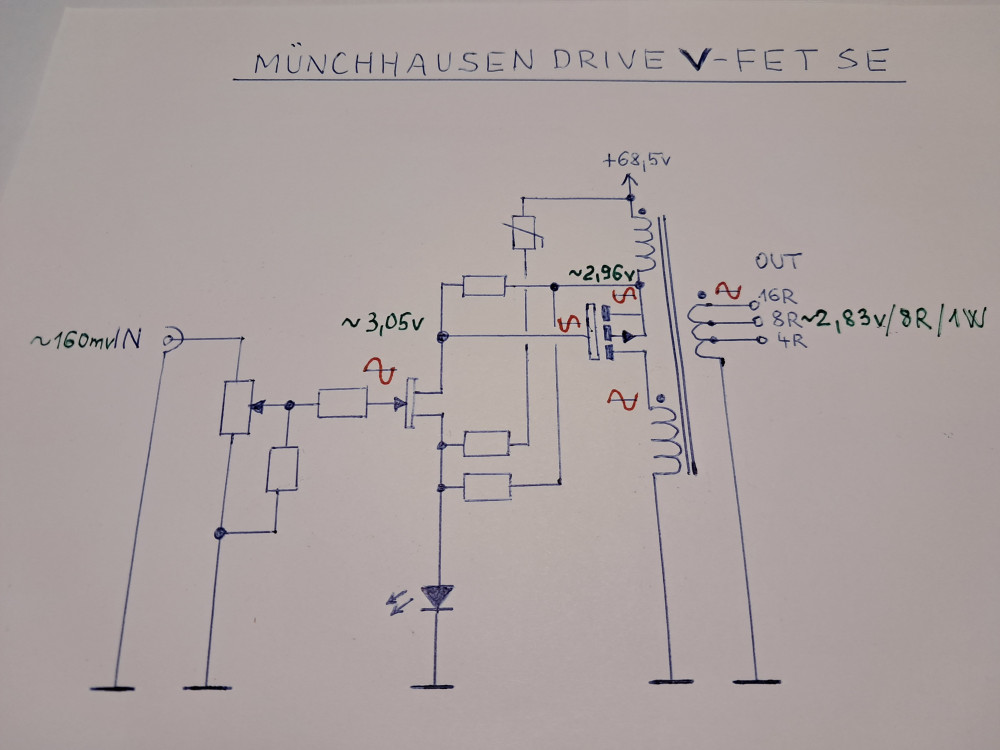

Felteszem a Münchhausen drive V-FET SE erősítőm elvi magyarázó rajzát, ahol a következő információk találhatók:

- az erősítő bemenete ~160mv jelszintet igényel az 1W/8R kimenőteljesítményhez
- a Sony 2SK79 V-FET driver feszültségerősítése kb. 19
- a Hitachi 2SJ119 V-MOS source kivezetésén a jelcsökkenés kb. 3,3%-os
- a Hirata Tango FG50S kimenőtranszformátor - ebben a beállításban - a primer/szekunder viszonylatában kb. 4,7% jelszintesést okoz

- a bemeneti és a kimeneti jel azonos fázisban van
- a source köri fél primer tekercs ellenfázisban hajtja a szekunder tekercset
- a drain köri fél primer tekercs azonos fázisban hajtja a szekunder tekercset
- mivel viszont a 2SJ119 V-MOS drainján már fázisfordított jel van, így ez a tekercs párhuzamosan kapcsolódik váltóáramú hajtás szempontjából a source köri tekerccsel
- ez a magyarázata a két 32 ohmos fél primer tekercsen, és szekunder 16 ohmos kivezetésén mérhető azonos jelfeszültségnek - ezért van 1:1 áttétel a két oldal között

Ennek az új egységcsatolt (Unity Coupled) single ended kimenetű erősítőnek ez az első publikációs leírása, és mindenki egy példányban saját részre utánépítheti.
További minden jogot fenntartok a saját döntésem szerint.
TJ.

[duffbeer]

Sziasztok, szakértői segítségre van szükségem!

Remélem jó topicba írok...

Adott egy régi aktív hangfal, automatikus standby-al. A pirossal bekeretezett szekció a csatolt rajzon:

Ha jól értelmezem, C545 (330u) tartja behúzva RE404-et. Ha növelném e kondi kapacitását, később kapcsolna ki? Szeretném megoldani, hogy ez a készenléti állapot kapcsolható legyen (standby / mindig be). Hova és milyen módon kellene akár egy kapcsolót bekötnöm?

Köszi előre is a segítséget!

[tunerman]

Még több információt tartalmazó mérések fotóit teszem fel a Münchhausen drive V-FET SE erősítőmről.

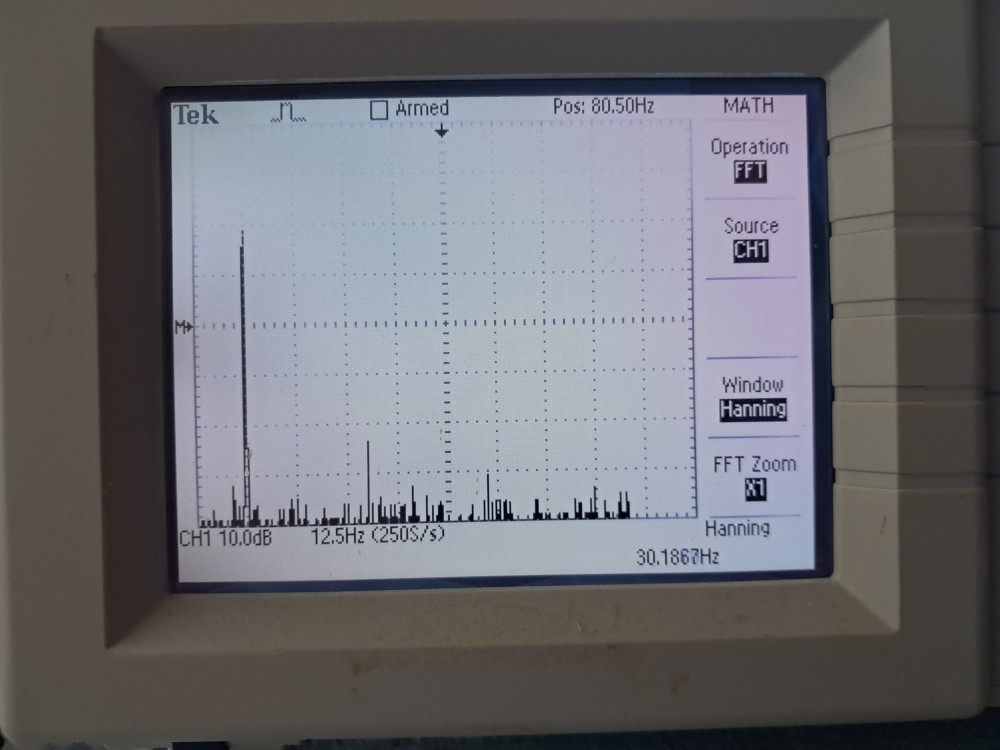

- 30 Hz/1W/15R FFT

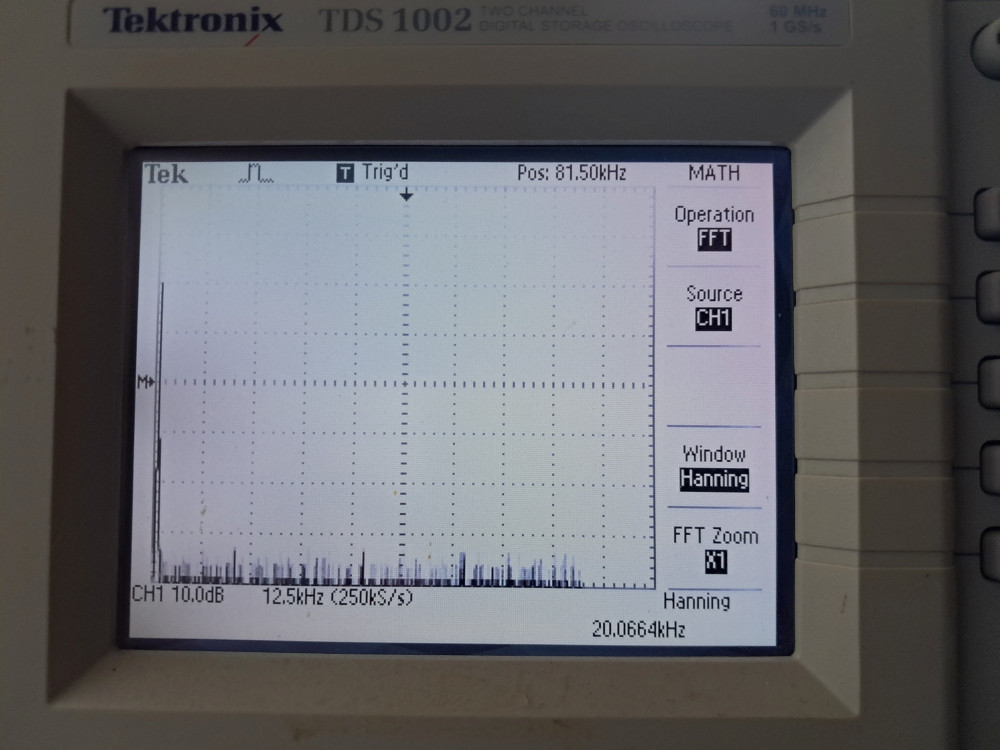

- 20kHz/1W/15R FFT
TJ.

[tunerman]

Kiegészítés:
- ezüstszalag, 925-ös, 10mmx0,5mm, hossza kb. 62cm
- tápegység kondenzátorainak kisütő huzalellenállása: Philips 2k2/15W
TJ.

[tunerman]

Münchhausen drive V-FET SE alkatrészlista (parts list):

- doboz: Takachi SRDSL-20HS x1
- alu hűtőborda: 300x200x40mm x1
- alu hangerőgomb: Sato K-59-L AG 6mm/50mm x1
- aljzat: EMI filter/fuse/switch Power Conversion x1
- RCA bemenet: WBT 0274 pár
- SPK kimenet: WBT 0700 x2 pár
- attenuator: TKD 2P65CS x1
- hálózati transzformátor: Marantz 2245 x1
- kimenő transzformátor: Hirata Tango FG50S x2
- fojtó: Hirata Tango 0,1H/1200mA x2
- dióda: CGG JAN 1N3913 gold x4
- kék LED: SMD 5050 x2
- Sony V-FET: 2SK79 x2
- Hitachi V-MOS: 2SJ119 x2
- kondenzátor: Black Gate FK 10000uF/80v x4
- kondenzátor: Black Gate FK 100uF/100v x2
- kondenzátor: kerámia 100nF x2
- jelvezetékek:
- Audio Note Kondo KSL SPz
- Audio Note UK 850 SPe
- tápvezetékek: sodrott ezüstözött réz, teflon bevonattal, 1,5mm²
Ellenállások:
- termisztor: 10k NTC x2
- 1k thick film x2
- 2k2/2W tantalum x2
- 20k/2W tantalum x2
- 56k/0,5W tantalum x2
- 1M5 thick film x2
- forrasztó ón: Siltec
TJ.

[tunerman]

Az őszi HiFi Show-ra való felkészülés jegyében elkezdtem írni a termékbemutató szórólapot, ami rendben is lenne - nade mi az a lényeges információ, amit közérthetően, olvasmányosan közölni lehet a látogatókkal?
Azon gondolkodtam, hogy a műszaki megoldásokat csak nagy vonalakban, inkább mint figyelemfelkeltő momentumokat kellene felsorolni. OK, de azért vannak a Münchhausen drive V-FET SE-ben igencsak furmányos megoldások - valamiképpen ezeket is reflektorfénybe kellene állítani.

A minimál kapcsolástechnika alapjait mindenki ismerheti, viszont a fejlesztés útja elég behatárolt, mivel nem ildomos szaporítani a kapcsolás lényegi alkatrészeit. Marad a nehezebb út, az alkatrészek többszörös kihasználtsága, párhuzamos funkciók teljesítése. Erre jó példa a kék LED

1. Bekapcsoláskor a kék LED kb. 2,6v környékén kezd kinyitni, így addig nem folyik áram a depletion mode 2SK79 V-FET-en, ennélkül a normál esetben vezető V-FET teljesen kinyítná és felrobbantaná a kimeneti 2SJ119 V-MOSFET-et
2. Mivel így a kék LED 2,6v-os feszültségforrásként már a 2SK79 GS elektródái között van, így az lezárva marad mindaddig, amíg DS feszültsége fokozatosan el nem éri a kezdeti nyitáshoz szükséges értéket (kb. +50v)
3. A meginduló 650mA-es nyugalmi áram szabányzását (a hőmérséklet fűgvényében) a kék LED nyitófeszültségének a változtatásával lehet szabályozni, ez a THD minimum értékét is tartja
4. A 2SK79 V-FET zenei váltakozó árama a kék LED-en igen kis mértékű (mv-os nagyságrend) nyitófeszültség változásokat idéz elő. Ezeket a nemkivánatos jeleket a drain körből visszavezetett azonos fázisú jelek (a kék LED-en) kioltják - ez lenne a Münchhausen drive elvi működése
5. És persze a szép kék fény mutatja a készülék bekapcsolt állapotát
TJ.

[tunerman]

Újabb fejlesztési ötletem támadt a 650mA-es A osztályú munkaponti áram stabil értéken tartásával kapcsolatban.
A nagyméretű hűtőbordát kb. 20 perc alatt melegítí fel a két kimeneti V-MOSFET, és a bekapcsolástól szép lassan növekszik az áramuk amíg be nem áll. Arra gondoltam, hogy mivel ketté van választva a THD és a Münchhausen drive:) beállítása - lehetne a munkaponti áramot és vele a THD-t stabilizálni. Mivel egy NTC termisztornak csökken az ellenállása a melegedésénél, és ezzel a kék LED-en nagyobb áramot hajtanék át - ergó zárás felé vinném a 2SK79-et.

Első kisérletként a 27k helyett betettem egy 40k-s termisztort, ami úgy leszabályozta az A osztályú áramot, hogy még az 500mA-ert sem érte el
Szuper, akkor csak az arányokat kell úgy beállítani, hogy stabil legyen a 650mA-es munkaponti áram. Néhány próba után a 10k-s NTC termisztor + 18k soros összege szuper stabilan tartotta a 650mA-ert 25°C és 65°C között
TJ.

[tunerman]

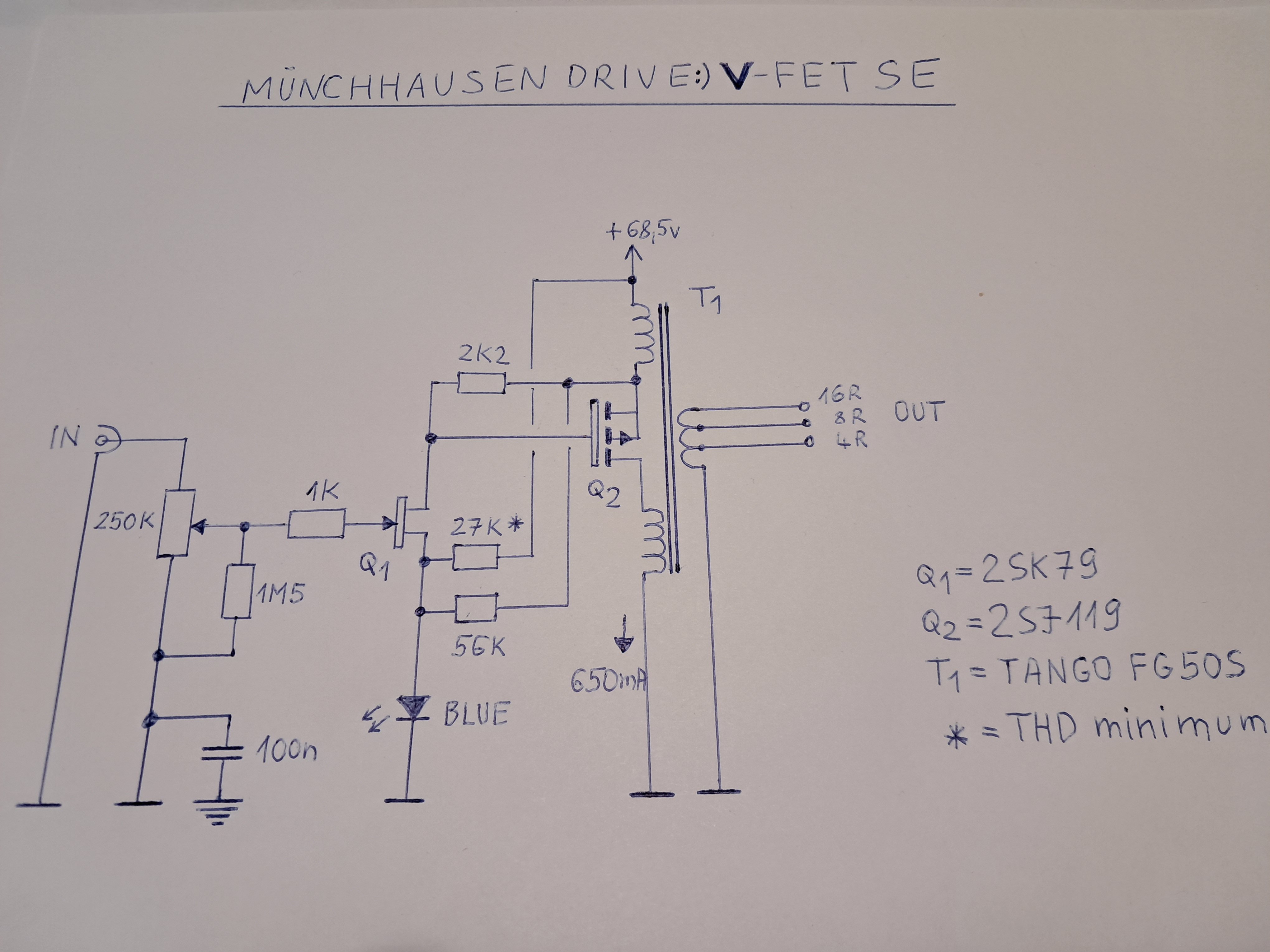

A Münchhausen drive:) V-FET SE kapcsolási rajzát felteszem, amelyen az alapötlethez képest több változtatás is van.

- biztonsági ellenállás az attenuator leszedője és a test között (1M5)
- a 2SK79 gate stopper ellenállást kapott (1k)
- külön van választva a THD minimum és a Münchhasen drive:) beállítása
- nagyobb nyitófeszültségű kék LED (3v), a magasabb tápfeszültség miatt
Most a járatás következik.
TJ.

[tunerman]

További kiegészítő mérésekről:
- Áthallást nem tudtam mérni, a vezérelt csatornát hajtva (1kHz/1W/15R) a rövidrezárt bemenettel rendelkező másikban nem volt az oszcilloszkóp 1mv/div állásában detektálható jel

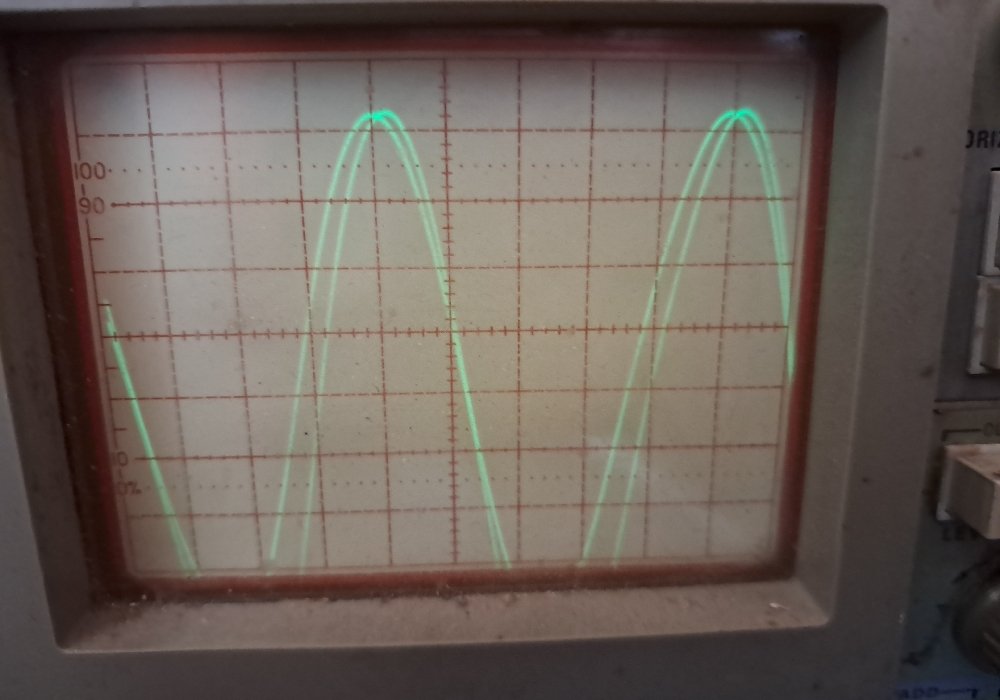

- A 20kHz-en mérhető fázistolásról készült kétsugaras oszcilloszkópos fotó

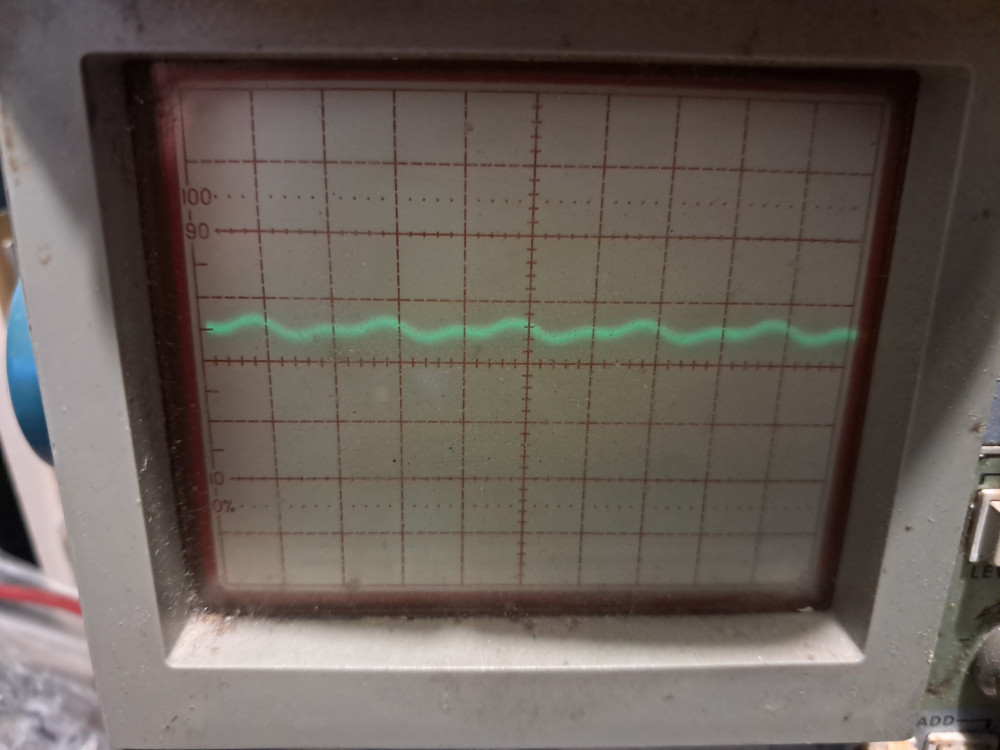

- A Münchhausen drive működéséről készült fotó, a 2SK79 V-FET source körében lévő kék LED-en a jelmaradékot lehet látni (1mv/div). Miközben a drain elektródán 1kHz/12v PP kimenő feszültség van.
TJ

[tunerman]

Elkészültem a Münchhausen drive V-FET SE részletes bemérésével:
- bemeneti jelszint: 500mv (10W)
- THD/1kHz/1W/15R: 0,1/0,13%
- THD/1kHz/10W/15R: 1%
- frekvenciaátvitel 1W/15R: 10Hz - 100kHz (-1/-3dB)
- teljesítmény frekvenciamenet: 10W/15R 20Hz - 60kHz (-1/-3dB)
- dinamikus damping factor: 7,6 (20Hz - 20kHz)
- 10 kHz/2v/div négyszögjel fotók: 8R és 8R+1uF (attenuator 50%-nál)
TJ.

[tunerman]

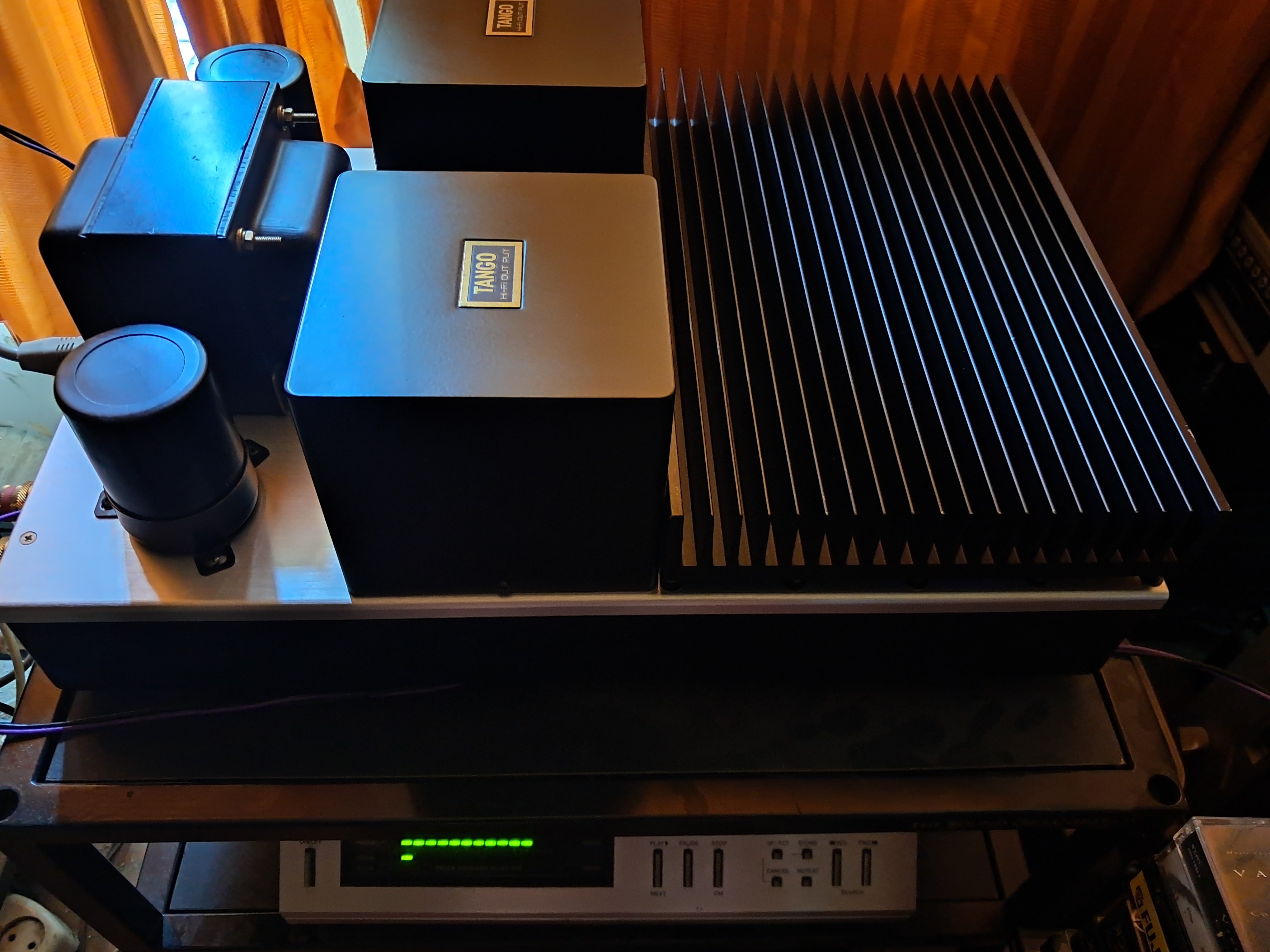

Müxik.
(Kapcsolási rajz nemsokára)
TJ.

[tunerman]

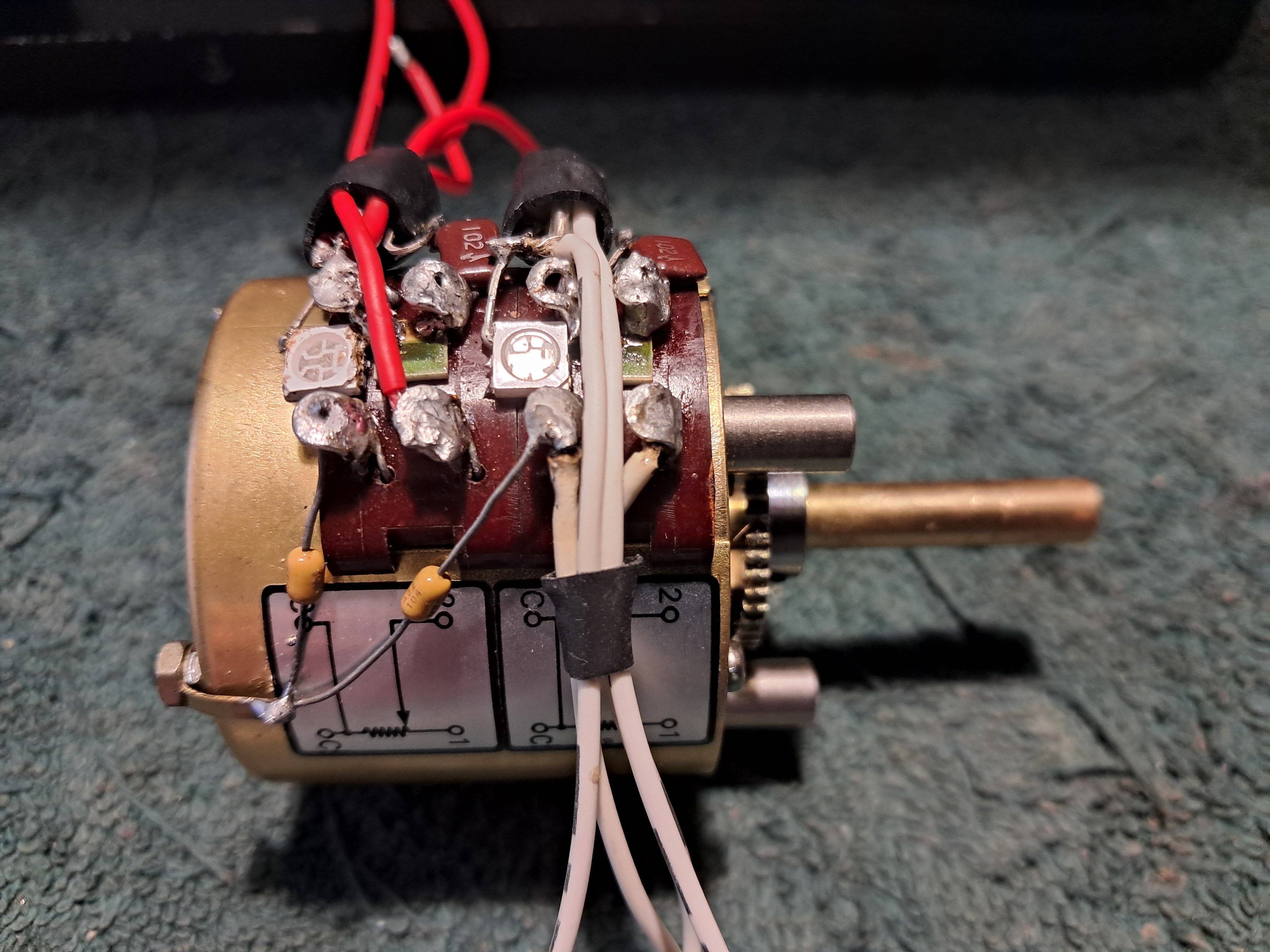

Az eredeti alapötlet folyamatos átdolgozása érinti a bemeneti fokozatot is (az erősítő felét ) , a bemeneti 2SK79 V-FET megkapta az 1k-s gate stoppereket.
Az attenuator testpontjai pedig nagyfrekvenciás kerámia kondenzátorokkal rövid úton a házhoz lettek hidegítve.
TJ.

[tunerman]

Megvolt a labortáppal (+60v) való élesztés, mindkét csatorna rendben működött.
Bátran átkötöttem az erősítőt saját tápegységére és bekapcsoltam - mivel itt +68,5 volt van és nagyobb áram folyik a kék LED-be, újra be kell majd állítani a THD minimumot.
A mérés alapján azt is látom, hogy a THD minimum és a Münchhausen drive nem azonos ponton van a legkisebb értéken, ezért ezeket külön kell belőni
TJ.

[tunerman]

64 Ohm?

Akkor ha a két primer tekercs sorba van kötve, de én szeparáltan használom őket.
TJ.

[tunerman]

Kijavítva.

[tunerman]

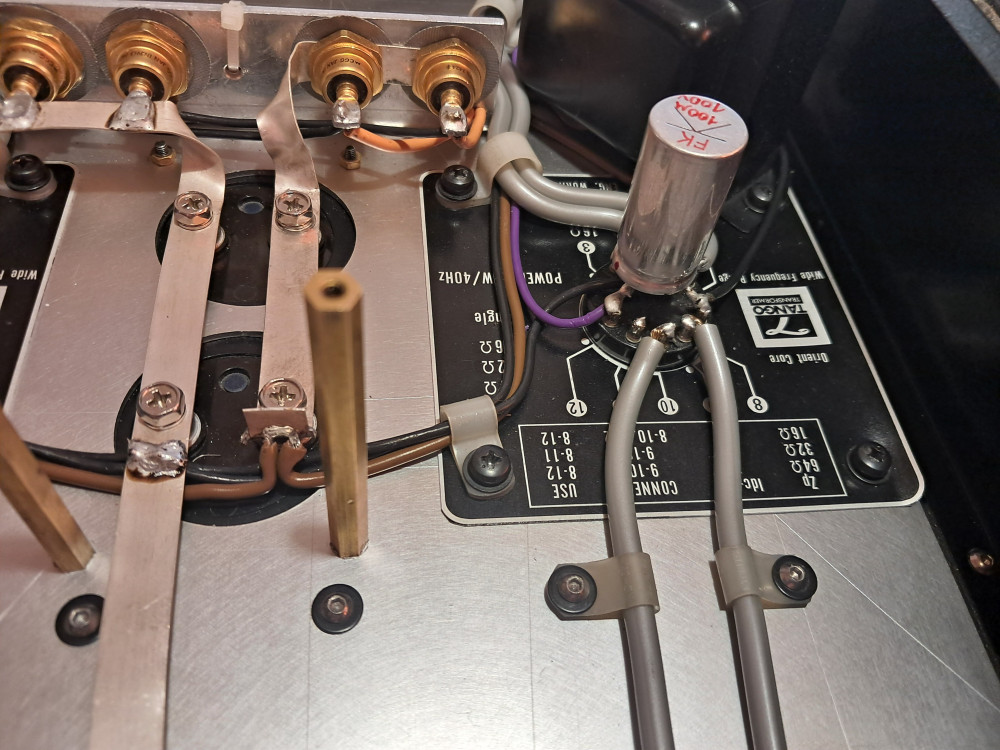

Már is találtam a fotót nézve egy elkötést, a bal csatornában a kimenő 11-es pontjára megy a vezeték, gyorsan átforrasztottam a 10-esre
TJ
