Diy csöves (vagy hibrid) erősitő épités

[CHZ]

Trafó és a hűtőbordák doboza is elkészült. Lehet, hogy a perforált lemezt még befestem..

[tunerman]

Újabb lépést tettem a 7242 PSE végső verzójának a minél jobb megépítési minőségének az írányába. Ami lényegében csak egy ellenállás egyik pontról egy másik pontra átforrasztásából állt.
A bemeneti 417A elektroncsőnek sikerült igen rövid rács/katód szétválasztott vezérlési kört kialakítani, amit a földelő ezüstszalag egyszerű félbevágásával oldottam meg.

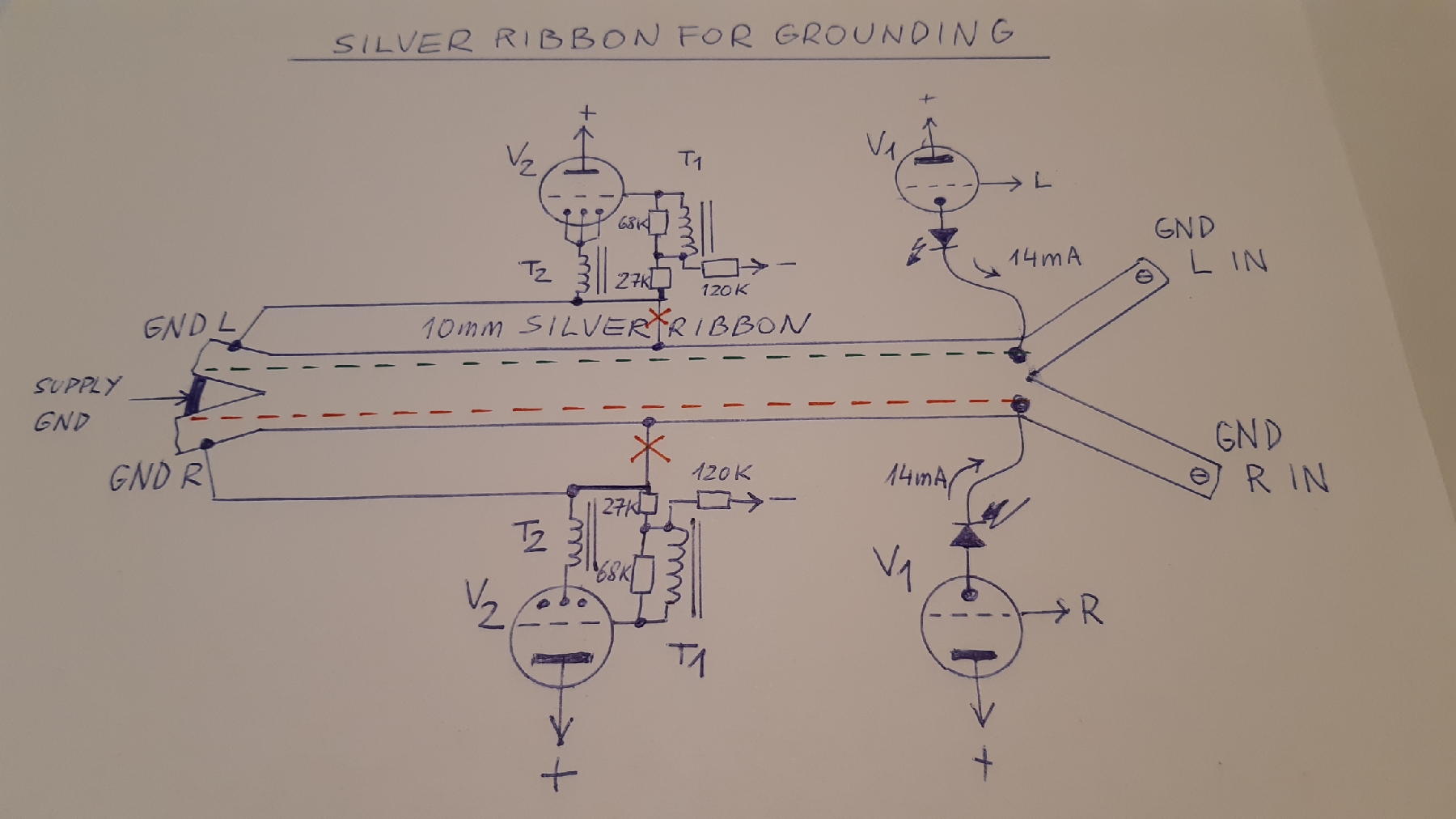

A 7242 végcső rácsköri vezérlését átvizsgálva arra jutottam, hogy nem a földelő ezüstszalagon át, a hosszabb úton keresztül kell a rács/katód vezérlőkörnek záródnia. Ami ráadásul a két csatorna közös földelése, így benne - bármilyen kis mértékben is - áthallás keletkezhet.

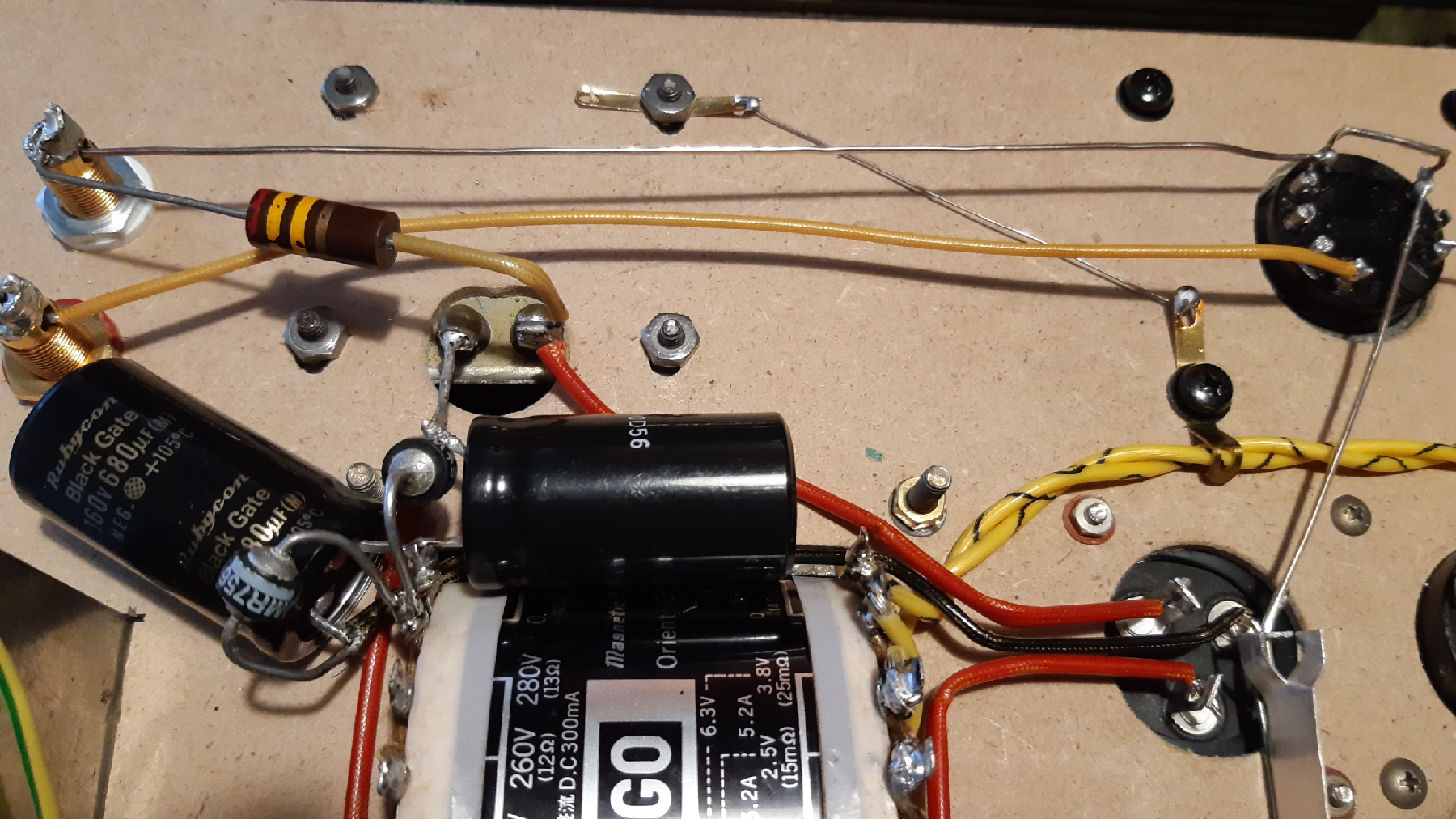

Tehát a 7242 rácsköri vezérlését a testre záró 27k-os ellenállást átforrasztottam a kimenőtrafó testpontjára, így már nincs közös jelvezetés az ezüstszalagon. Ennek egyértelmű bizonyítéka az oszcilloszkópos mérés, ahol látható a maradék 100Hz-es hullámzásnál kisebb értékű 1kHz-es áthallás (1mv/div). Mivel a 100Hz-es ripli is már a -100dB-es szint alatt volt, az áthallás értéke most ennél is kisebb szintet mutat
TJ.

[tunerman]

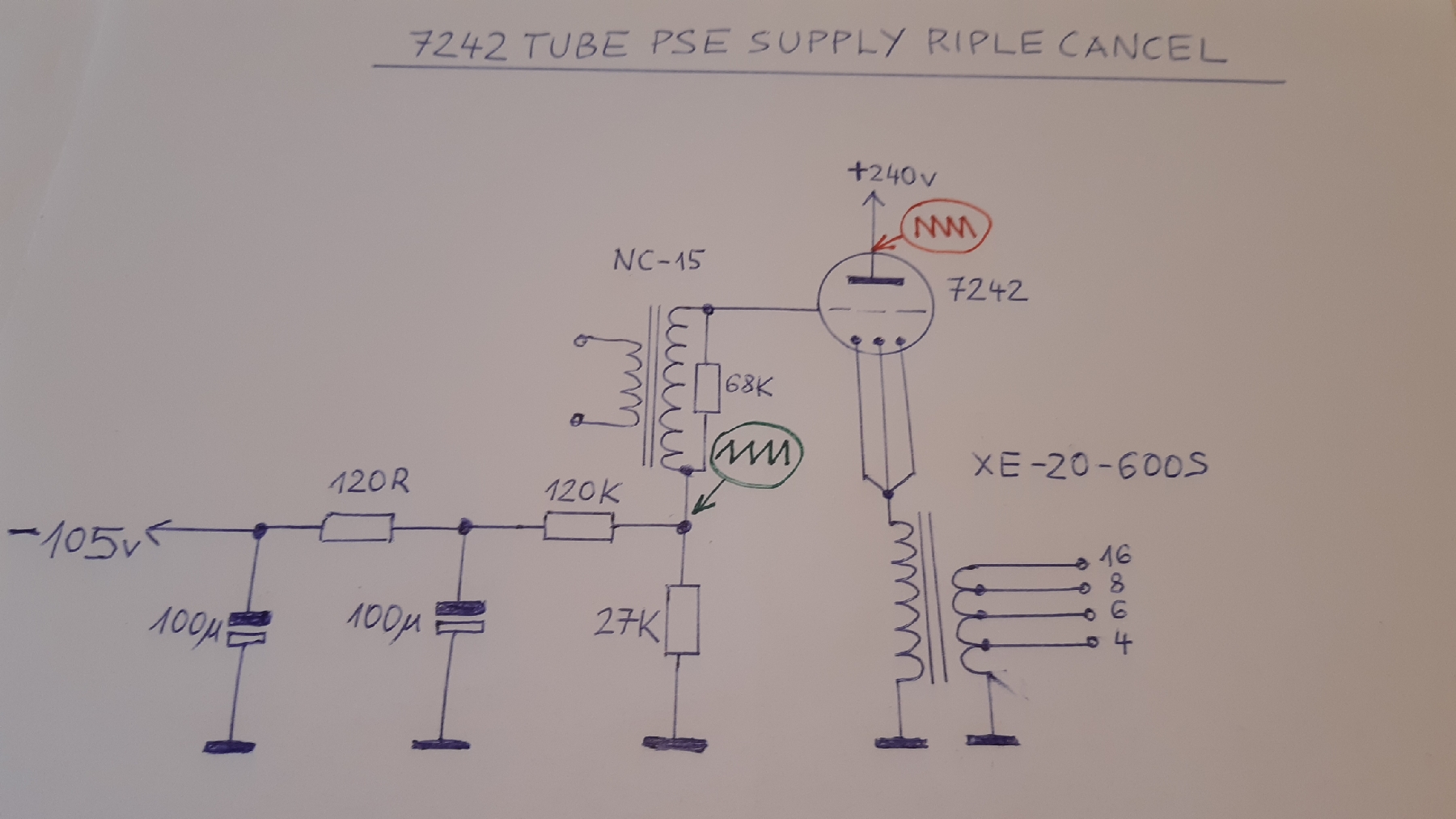

A 7242 PSE prototípusán egy újabb fejlesztés sikerült, a negatív rácsfeszültség tápegységét CRC szűrésre alakítottam át. Elsőre ez alkatrészpazárlásnak làtszik - de mégsem az
A szűrőtagok megfelelő érték megválasztásával olyan nagyságú negatív riplit kaphatok, amely a 7242 rácsára jutva kiolthatja az anódtápból érkező pozítiv ripli maradékát.
Így a 7242 katódján 3mv PP riplit láthatok a szkópon, mivel a kimenőtranszformàtor feszültségáttétele kb. 9,5, a szekunderen olyan kicsi jel van, hogy nem érdemes fotót feltenni róla.
A tápegység felől érkező ripli elnyomása így a kimeneten -100dB-nél is jobb lett.
TJ.

[tunerman]

Folyik a 7242 tube PSE tesztelése, és a minél jobb hangzás elérése céljából apróbb módosítások elvégzése. Ilyen például a 7242 elektroncső három katódkivezetésének a szeparált odavezetése a kimenőtranszformátor forrasztási pontjához. Így a párhuzamosan dolgozó három trióda csak a terhelésnél van közösítve.
TJ.

[tunerman]

Két mérést elvégeztem a 7242 PSE prototipusán, a kimeneten megjelenő maradék 100Hz szintjét, és az 1kHz-en mérhető áthallást.
1. Fotó: 100Hz/1mv/div.
2. Fotó: áthallás 1kHz/1mv/div (másik csatorna 10W/8R)
TJ.

[tunerman]

Június 06-àn délután megkaptam a kivágott HDF lapot, ma délután már a mérőpadon van a 7242 PSE
TJ.

[tunerman]

Az összekötő vezetékek és a tápegység ellenállásai a helyükre kerültek.
Hátra van még a négy saroknál, a felső sasszit tartó rézdübelek helyének a kialakítása, és a fadoboz lábainak felszerelése.
TJ.

[tunerman]

A vezetékezést folytatva elérkeztem a kimenőtranszformátor szekunderéhez, a hangszóró csatlakozóra menő testvezeték is kapott egy kis előfeszítő DC áramot
TJ.

[tunerman]

Megmértem a földelés ezüstszalagjának a pontos méretét: 250×10x0,5mm.
Anyaga visszalágyított, a Pénzverdében készült valószinűleg 925-ös ezüstből.
TJ.

[tunerman]

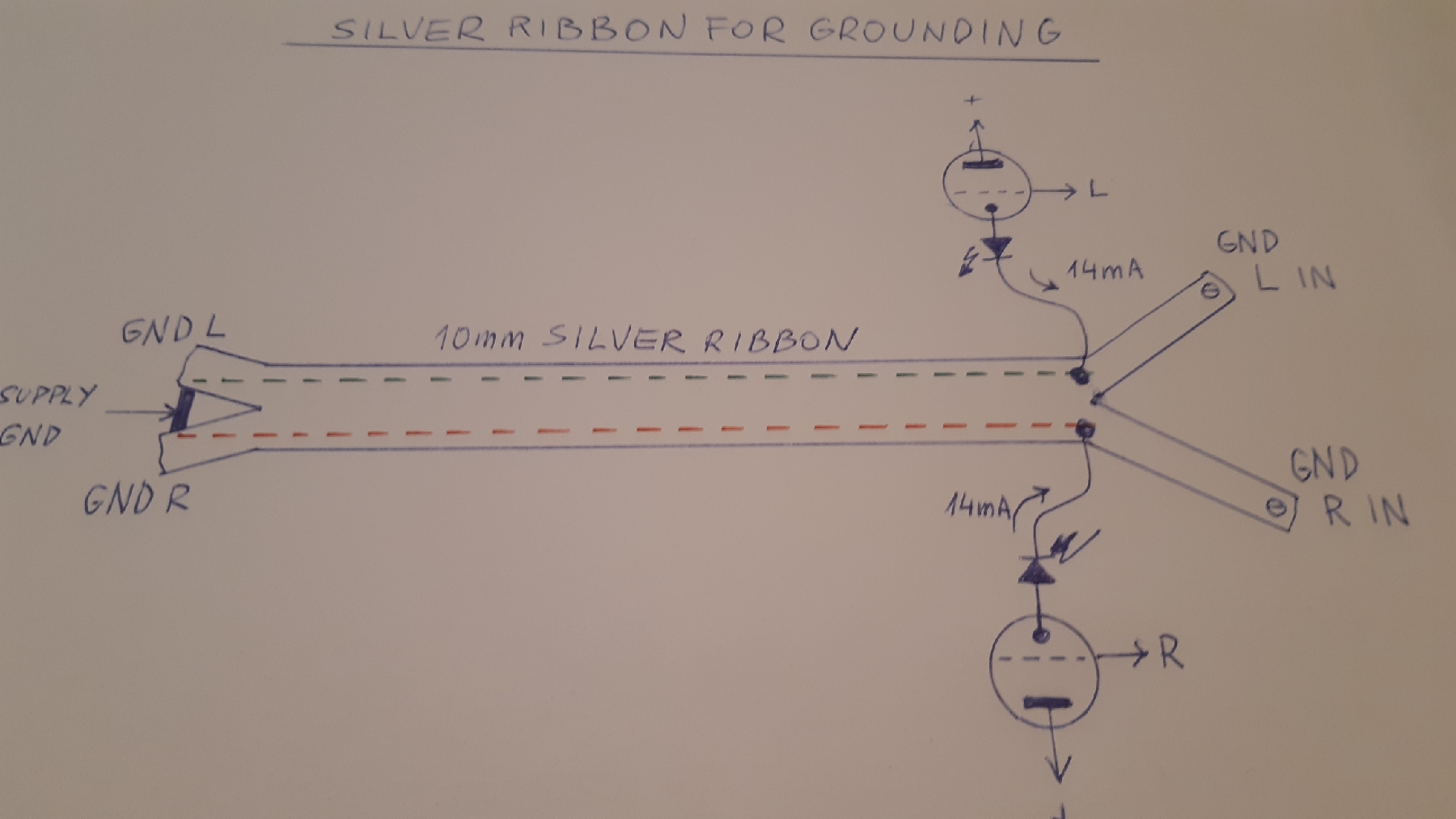

Megemlíteném az egy 10mm-es ezüstszalaggal kivitelezett erősítő földelést, mert nem két szeparált vezeték van mint a dual monó esetén, hanem csak ez az ezüstszalag. Ennek az egy vezetékes földelésnek az a hátránya, hogy mindkét csatorna közösen használja ezt a vezetéket (áthallás okozója lehet).
Az én próbálkozásom az EGY darab 100mm széles ezüstszalaggal arról szólna, hogy ugyan egy vezető van mindkét csatorna számára, de valamennyire szeparálódjanak a jelek a közös szalagon.

A most következő nem fizikai, hanem az én magyarázatom, tehát ennek nincs könyvtári dokumentációja
A bal és jobb csatorna bemenetről érkező földelései az ezüstszalag két szélre érkeznek, de ide csatlakozik a bemenő cső 14mA-es DC árama is. Mint korábban leìrtam, az elektronok mindig a kisebb ellenállást kifejtő irányban haladnak vezetőben, tehát ez a 14mA DC áram kialakítja a maga konstans haladási írányàt az ezüstszalagban.
És most jön a szerintem lényeges felismerés - az érkező váltakozó áramú (zenei) jelnek NEM kell a saját haladásí irányát a vezetőben megtalálni, kialakítani, mert azt már a konstans 14mA-es DC áram fenntartja, neki csak végig kell haladnia rajta.
Ezt a megoldást a Philips CD304 lejátszó elektroncsöves tuningjánál évtizedeken àt alkalmaztam, és jól bevált.
TJ

[tunerman]

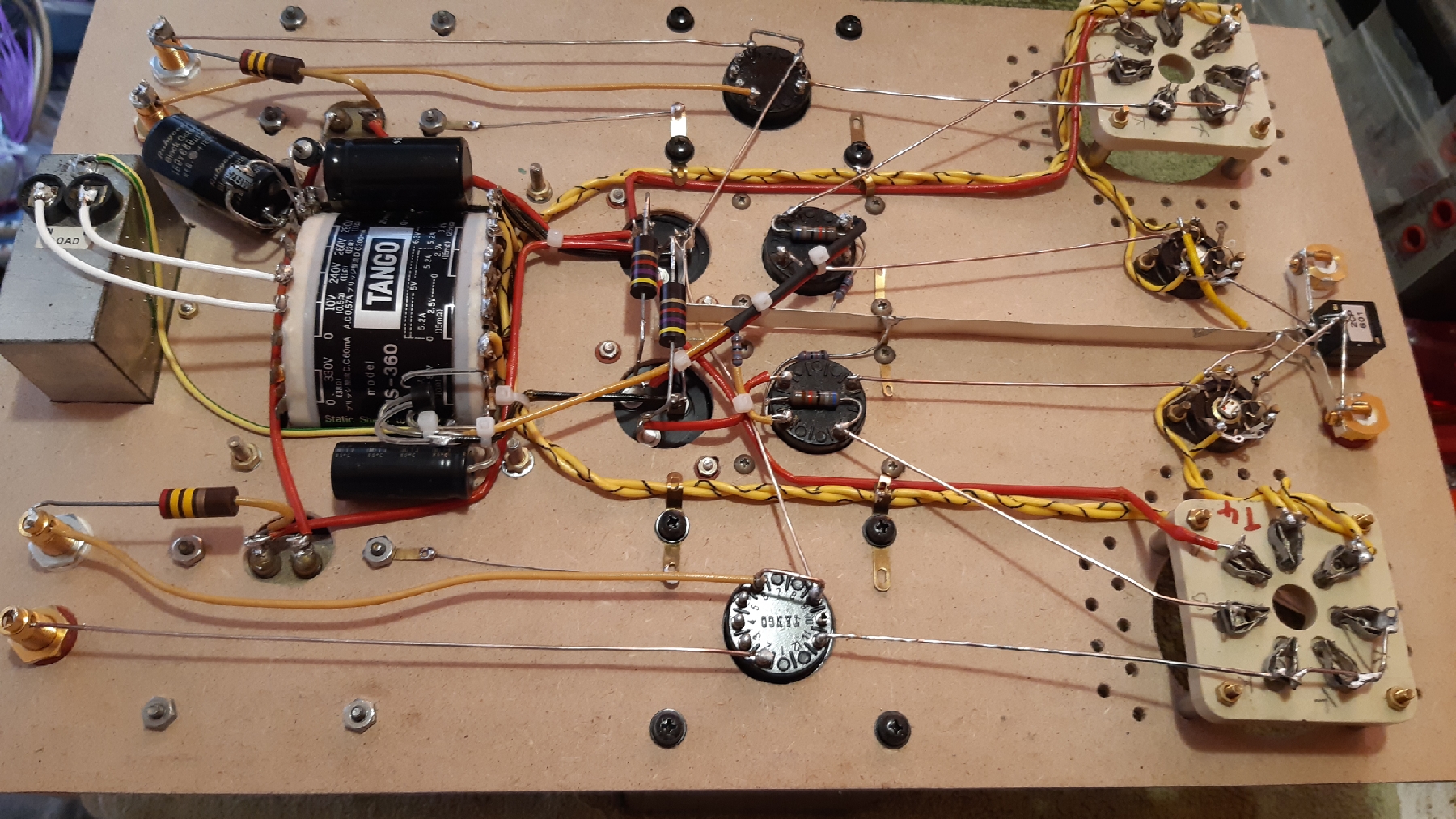

Beépítettem a tápegység pufferkondenzátorait a diódákkal, a negatív előfeszültség alsó osztójának az ellenállásait.
A jelvezetékeket is elkezdtem beforrasztani (VdH MCS1000), valamint letesteltem az intersatage és kimenőtrafók házait.
A hétvégén szünet, mert börzéken leszek
TJ.

[tunerman]

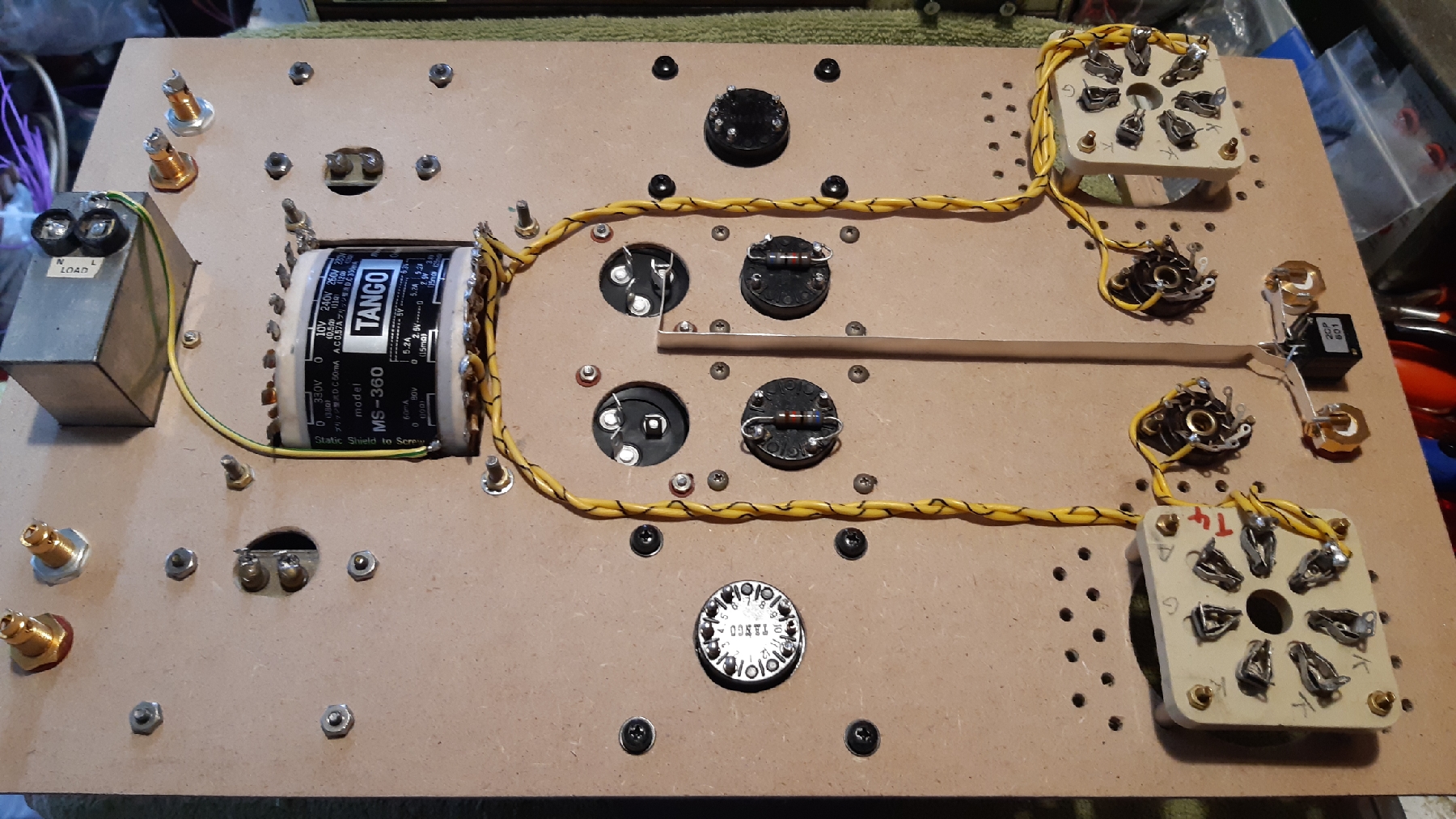

A mai teendők közé tartozott még a hálózati transzformátor védőföldjének, valamint a fűtéskörnek a kialakitása. Bekerültek a 68k-s " interstage transformator " lezáró ellenállások is.
TJ.

[tunerman]

A 7242 PSE szimmetrikusan elhelyezett két csatornája - ami a dual monó kivitelre hasonlít - különválasztott földelő vezetéket kivánna meg. Itt az elvi és kapcsolási újdonságoknak megfelelő új földelés vezetési fejlesztést próbálok ki.
A lényege az, hogy csak egyetlen 10mm-es ezüstszalag fut végig a tápegységtől a bemeneti pontokig, de a felső fele a BAL, míg a alsó fele a JOBB csatornát szolgálja ki. Remélhetőleg az elektronok ismerik az emberek által felállított fizika axiómákat, és a legkisebb ellenállás felé veszik útjukat - nem akarnának átkerülni a távolabb lévő másik csatornába
TJ.

[tunerman]

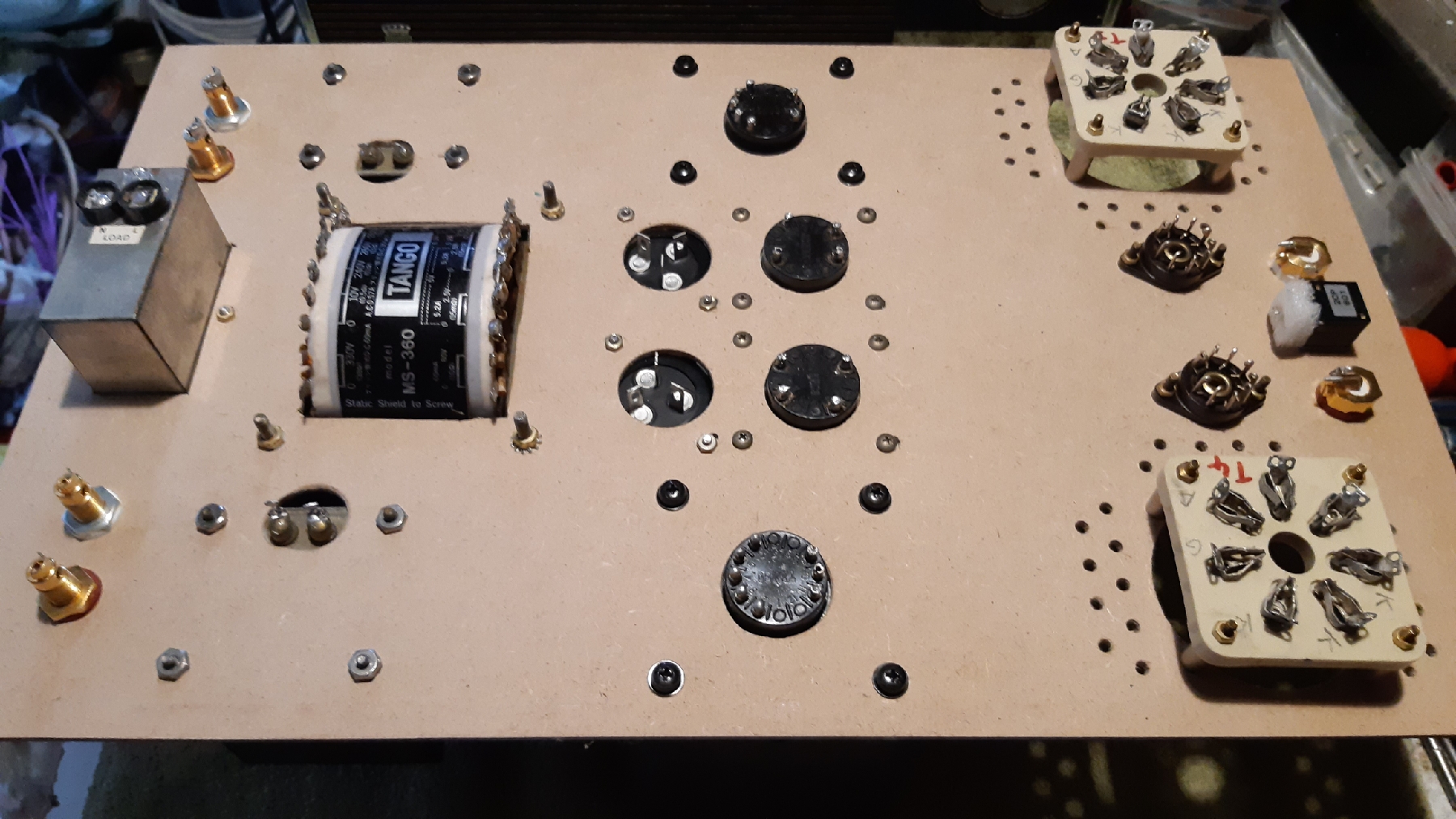

Mai fúrás - faragás eredménye.
TJ.

[tunerman]

Délután megkaptam a kivágott 7242 tube PSE HDF lapot, eddig jutottam vele az első napon - folytatás holnap
TJ.

[tunerman]

Na ez a 7242 tube PSE HDF lapkivágás mindenképpen nagyon gyors volt - mint a villám
TJ.

[tunerman]

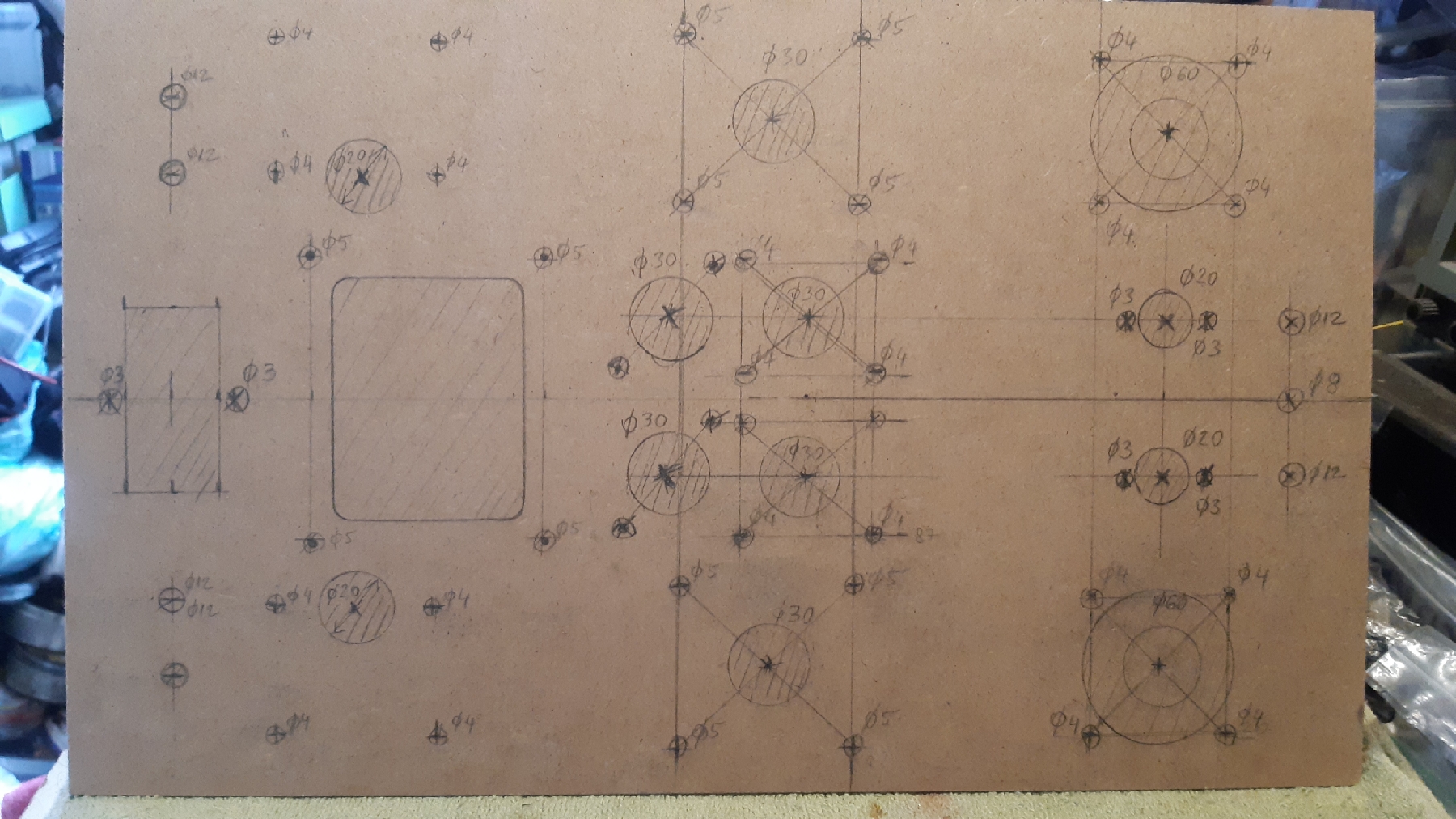

Mivel a prototipusnak szánt 3mm-es HDF lap kivágását egyik jóbarátom elvállalta   nekiláttam a vezetékezés megtervezésének.
TJ.

[tunerman]

Június 1-el elindult a 7242 tube PSE amplifier kivitelezési tervezése, elöször a prototípus lesz megépítve.
Konyhaasztali művészet
TJ.

És ebből lehet majd rendelni??

Nem vagyok gyártó, a saját ötleteimet valósítom meg. Mivel minden információ fenn van a neten, természetesen egy DIY példányban bárki utánépítheti.
Minden további megvalósítási jog fenntartva a részemről.
TJ.

[Fody]

Június 1-el elindult a 7242 tube PSE amplifier kivitelezési tervezése, elöször a prototípus lesz megépítve.
Konyhaasztali művészet
TJ.

És ebből lehet majd rendelni??

[tunerman]

Június 1-el elindult a 7242 tube PSE amplifier kivitelezési tervezése, elöször a prototípus lesz megépítve.
Konyhaasztali művészet
TJ.

[tunerman]

Átépítettem a 6528 no NFB tube PP triódás erősítőm bemenetí fokozatát - megkapták a kék LED-ket a katódba
Látvány HiFi.
TJ.

[tunerman]

Kikerestem, hogy a 7242 tube PSE no NFB amplifier prototípusnak mennyi a minimális THD értéke, ez 1kHz/0,5W/8R esetén 0,028%
TJ.

[tunerman]

Következő mérés a 7242 tube PSE fázistolására vonatkozik, 20kHz/1W/8R kimenet az alsó sugáron, míg a felsőn a bemenő jel látható.
TJ.

[tunerman]

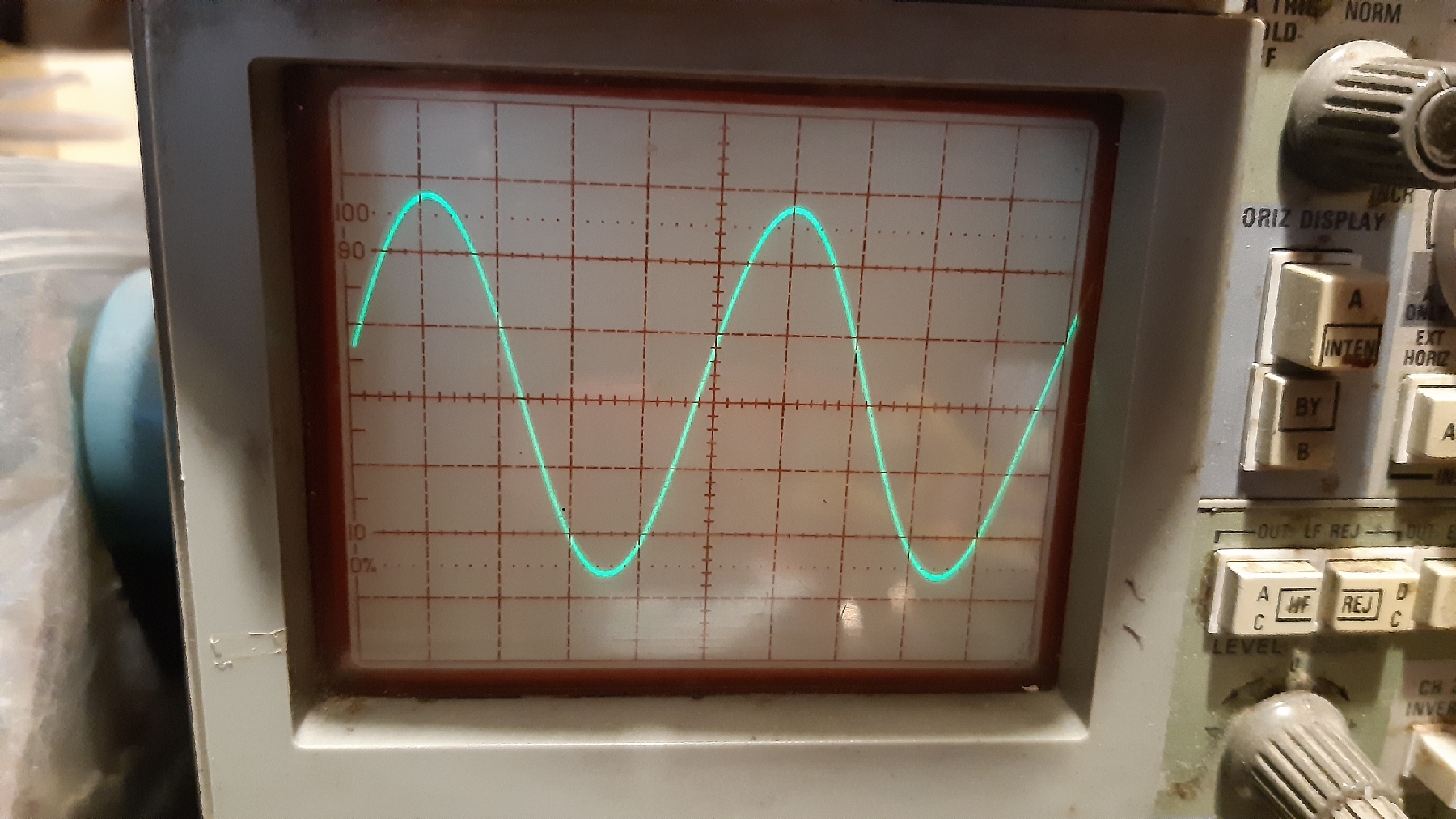

Végül a " dynamic damping factor " mérések, amelyben 8v PP szinuszjeleket egy külső erősítőből, 8 ohmon keresztül a 7242 tube PSE erősítő kimenetére vezetünk. A kimeneten megjelenő, leosztásra kerűlő jel nagysága mutatja a " dynamic damping factort " értékét.
Mérőfrekvenciák, az oszcilloszkóp 200mv/div állásban van.
- 30Hz
- 1 kHz
- 10kHz
TJ.

[tunerman]

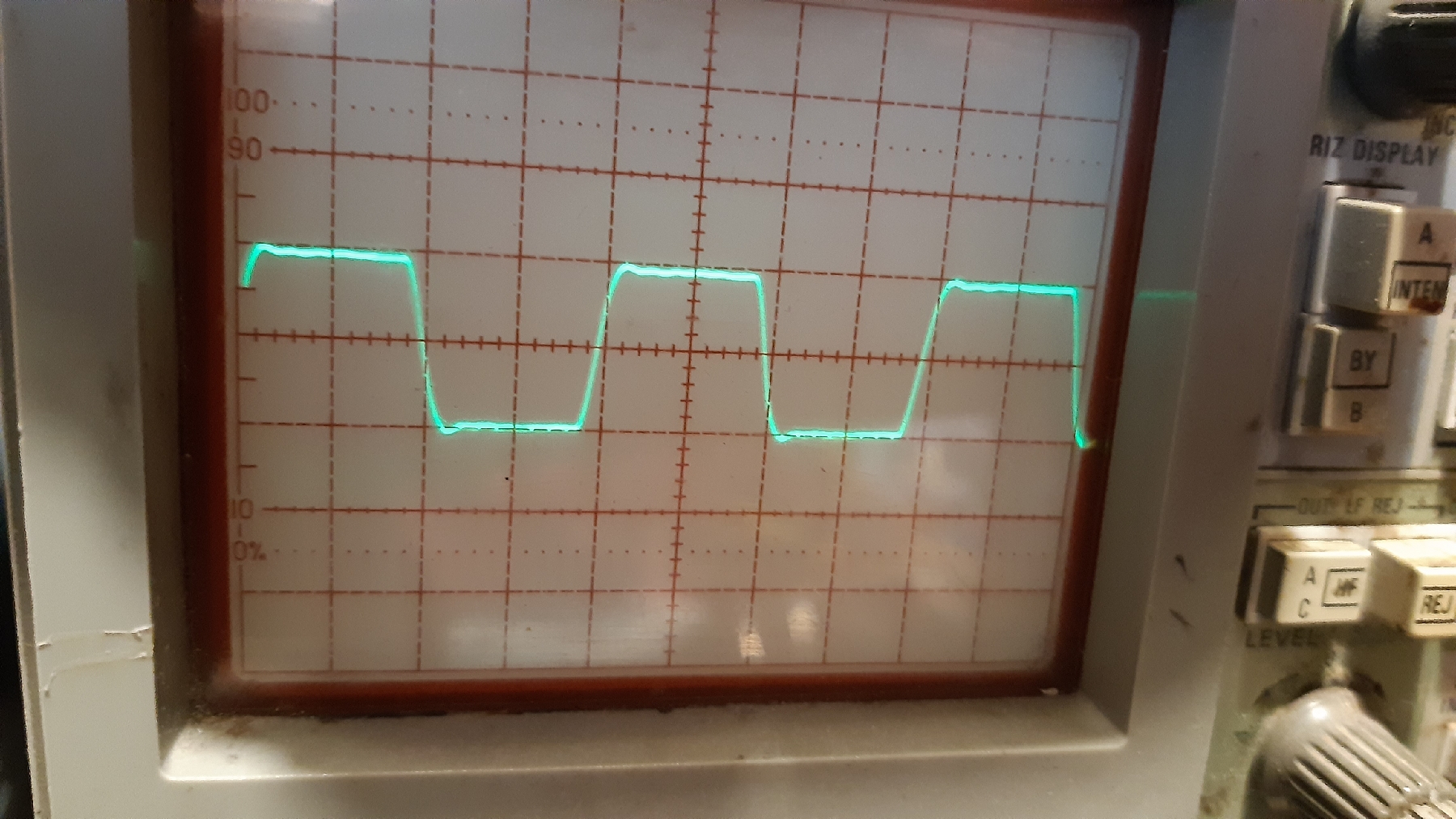

A következő mérésem a kimeneti 8 ohmos műterheléssel párhuzamosan kötött 1µF-os kondenzátorral készült.
( 5kHz/2v/div/8R+1µF )
