Kábel készités házilag

[zoli73]

Készül a legújabb generációk tápkábelem.

Fojt. köv...

Sok sikert, ismerős érzés, pezsgés van ilyenkor...

Igen, igen! Talán holnap eljutok odáig, hogy szóra bírjam...

[audioline]

Készül a legújabb generációk tápkábelem.

Fojt. köv...

Sok sikert, ismerős érzés, pezsgés van ilyenkor...

[zoli73]

Készül a legújabb generációk tápkábelem.

Fojt. köv...

[Jozef76]

Én próbáltam régi koax kábelt amit még a 90 évek előtt tették a padlásra dobozba!
A fonott réz harisnya az jó árnyékolásnak máshova a belseje meg felejtős!

[freongee]

Sziasztok!
Régi antenna coax kábel belső tömör réz vezetéke elég tiszta audio(fil) felhasználásra?
Hangfalkábel, belső kábel célokra?
Köszi!

[phyton71]

Szép napot!
A fázishelyes bekötéssel kapcsolatban lenne egy kérdésem.
Végfok toroid trafója bekötésénél, tehát készüléken belül, van-e jelentősége a fázishelyes bekötésnek?

Ha a toroid primer tekercse egy réteg, általában az, akkor nincs semmi jelentősége a trafónál a fázis-nulla sorrendnek. Az EI trafóknál mindig több réteg a primer, jellemzően step-down, feszültség csökkentőnél, akkor ott, a nulla úgy jobb, ami a primer tekercs rész külső rétegével indul.

Köszönöm a választ!
Én is ezt vettem észre, mérve sem változott semmi.

[istvan01]

Szép napot!
A fázishelyes bekötéssel kapcsolatban lenne egy kérdésem.
Végfok toroid trafója bekötésénél, tehát készüléken belül, van-e jelentősége a fázishelyes bekötésnek?

Ha a toroid primer tekercse egy réteg, általában az, akkor nincs semmi jelentősége a trafónál a fázis-nulla sorrendnek. Az EI trafóknál mindig több réteg a primer, jellemzően step-down, feszültség csökkentőnél, akkor ott, a nulla úgy jobb, ami a primer tekercs rész külső rétegével indul.

[rTom]

Segítséget szeretnék kérni!
AES/EBU kábelt 10-15m hosszra, és XLR csatit milyen márkát/tipust ajánlanátok?
A Klotz OT234H került képbe, de nincs semmi ezirányú tapasztalatom.

[phyton71]

Szép napot!
A fázishelyes bekötéssel kapcsolatban lenne egy kérdésem.
Végfok toroid trafója bekötésénél, tehát készüléken belül, van-e jelentősége a fázishelyes bekötésnek?

[fülelek]

Egyetértek. Ráadásul van jópár olyan készülék, ahol tényleg teljesen mindegy, hogy dugunk (állva, ülve, fekve, stb.)
Ennél lényegesen több hibát vét a hifi hobbisták 99,99 százaléka.

[Luxor Audio]

Ja,de mint írtam is ha már jelölünk...

Én nem jelölök, mert egy fáziscerka csak van otthon. Nélküle ezt sem tudjuk, az elosztóban melyik póluson van a fázis, úgy meg a kábeljelölés sem ér sokat.

[Shimano]

... ha szembe nézünk azzal a nyamvadt iec dugóval,akkor a fázisnak nem a bal,ha nem a jobb oldalon kell lennie...

... 'míg el nem forgatjuk a nyamvadt dugót.

Ja,de mint írtam is ha már jelölünk azon a fránya villásdugón,akkor az a jelölés legyen már jó helyen is ahhoz hogy az iec jobb oldalán kukucskáljon ki az a fázis.
De ez legyen a legnagyobb hiba,kivétel persze a furutech-es példa,mert ott még ez sem fér bele.

[Luxor Audio]

... ha szembe nézünk azzal a nyamvadt iec dugóval,akkor a fázisnak nem a bal,ha nem a jobb oldalon kell lennie...

... 'míg el nem forgatjuk a nyamvadt dugót.

[Shimano]

Ja és még valami ami a tapasztalatok alapján nem mindenkinek világos egy hálózati drót esetében,mert valamiért a kábelek fázisát is sikerül többször fordítva jelezni a dugvillán.Ez nem nagy probléma ha olyan a drót,max fordítunk egyet a villán,de ha olyan mint pl a furutech fp 314,az már neccesebb,tehát ha szembe nézünk azzal a nyamvadt iec dugóval,akkor a fázisnak nem a bal,ha nem a jobb oldalon kell lennie,és így is jelöljük azt a fránya villásdugót ha már jelölünk.

[Shimano]

Ha már kábelkészítés házilag,akkor basszus figyeljünk már oda arra hogy ha szerelünk valamit,annak a kivitelezése tökéletes is legyen.
Pl ne kössük be az árnyékolást mindkét oldalra egy tápdrótnál,a kábelrögzítési lehetőségeket a megfelelő kontakt miatt használjuk ki,és nézzük már meg azt is hogy a beerőszakolt kábel valóban bent is van a helyén,és nem csak úgy ímmel ámmal begyűrődve virít ott.
Hihetetlen hogy milyen "művészeti" alkotások születnek diy téren,figyeljünk már jobban oda.
Szerintem tízből kilenc oyaide clón diy szerelő azt sem tudja hogy a villák kötését pl dupla csavar biztosítja,de ez a legkisebb gond.
Na most jó kimérgelődtem magamat,
De tényleg nem vicc az áram,legyünk már körültekintőbbek,és tájékozódjunk mielött nekiállunk ha nem vagyunk biztosak a dolgunkban.

[fülelek]

Ez így alapból nem igaz. Többféleképp lehet megvalósítani az árnyékolást, nem mindegy, milyen kábelt mivel árnyékolunk, és hová kössük az árnyékolást. A készülékek bemeneti körének kialakítása is eltérő, van, amelyik érzékenyebb a nagyfrekvenciás zavarokra, és van, amelyik kevésbé.
A szoros sodrású kábeleket gyakran nem kell árnyékolni, de pl. wifi gazdag környezetben mindenképp megfontolandó az árnyékolás használata.

[cables]

Sziasztok.
Még 1 kérdésem lenne:
RCA IC kábel készítésénél a fém árnyékolást be kell forrasztani a negatív cucchoz vagy nem?

Köszi!

Alapból nem kell árnyékolni az IC kábeleket, mert az ront a hangon. Vannak olyan helyek is, ahol a nagy impedancia miatt kell árnyékolni, de ezek ritka kivételek.

[Palm]

Jó minőségű Grafén vezetéket kábel készítéshez hol lehet vásárolni?

Gyors utánaolvasás után az derult ki, hogy árulnak valami grafén bevonatú rézvezetékez az alin, de én nem lennék benne teljesen biztos, hogy az tényleg az. Ugyanis egyelőre jellemzően még mindig inkabb kutatasi terulet a grafén.
Ha grafitra gondoltal, az más, arra biztos fogsz valami ajanlast kapni.

Grafénra gondoltam.
Van néhány gyártó, aki grafén kábeleket csinál.
Ismerek olyan illetőt, akinek grafén hangfal és jel kábelei vannak és hallottam is a hangrendszerét és nagyon szépen szól.
Sajnos ahonnét be tudta szerezni az a forrás megszünt.

[sutemenyx]

Jó minőségű Grafén vezetéket kábel készítéshez hol lehet vásárolni?

Gyors utánaolvasás után az derult ki, hogy árulnak valami grafén bevonatú rézvezetékez az alin, de én nem lennék benne teljesen biztos, hogy az tényleg az. Ugyanis egyelőre jellemzően még mindig inkabb kutatasi terulet a grafén.
Ha grafitra gondoltal, az más, arra biztos fogsz valami ajanlast kapni.

[Palm]

Jó minőségű Grafén vezetéket kábel készítéshez hol lehet vásárolni?

[sutemenyx]

A Van Den Hul bácsi meg azt mondta erről, hogy ki kell próbálni így is meg úgy is, de ha valamiért mégsem, akkor forrásoldalon kell bekötni.

Forrás oldal az esetek 90%-ban földeletlen (PE független) táplálású, tehát egy lebegő árnyékolást kaphat forrás oldalról a kábel. Érdekes eset ebből az LP lemezjátszó. Ha annak sasszija kap földelést (opcioánilis) akkor stabilabb az árnyékolás, ha nem kap földelést, pl mert motor külön épített, a hangkar-karbázis fémet sem tartalmaz, tehát nincs értelme azon az oldalon tartani a kábel árnyékolás bekötést.
/ennyivel is kevesebb gondjuk van az árnyékolást nem kedvelőknek/

De arra miért van szükség, hogy földelt legyen? Hidegpont mindenképp.

[istvan01]

A Van Den Hul bácsi meg azt mondta erről, hogy ki kell próbálni így is meg úgy is, de ha valamiért mégsem, akkor forrásoldalon kell bekötni.

Forrás oldal az esetek 90%-ban földeletlen (PE független) táplálású, tehát egy lebegő árnyékolást kaphat forrás oldalról a kábel. Érdekes eset ebből az LP lemezjátszó. Ha annak sasszija kap földelést (opcioánilis) akkor stabilabb az árnyékolás, ha nem kap földelést, pl mert motor külön épített, a hangkar-karbázis fémet sem tartalmaz, tehát nincs értelme azon az oldalon tartani a kábel árnyékolás bekötést.
/ennyivel is kevesebb gondjuk van az árnyékolást nem kedvelőknek/

[sutemenyx]

A Van Den Hul bácsi meg azt mondta erről, hogy ki kell próbálni így is meg úgy is, de ha valamiért mégsem, akkor forrásoldalon kell bekötni.

[firka0511]

OK.
De melyik végén


[istvan01]

OK.
De melyik végén

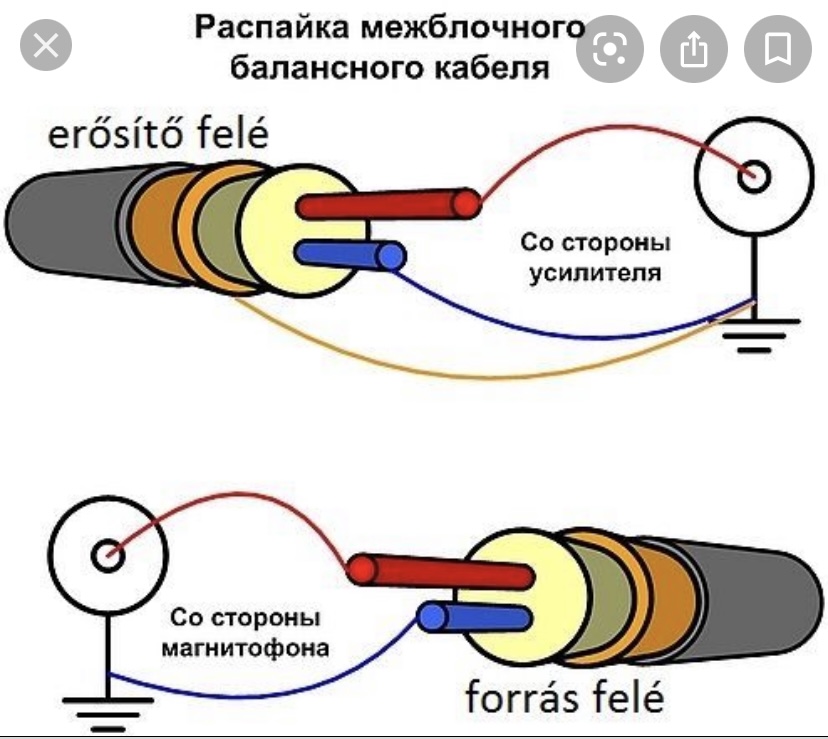

Amelyik oldalon nagyobb, erősebb a tápegység és a jel GND összefügg galvanikusan/kapacitíve a PE/védővezetővel, persze ha a készülék is földelt konnektoros bekötésű. Ez szinte mindig az erősítő/végerősítő.
Ha nincs PE a hálózati kábelen, tehát kettős szigetelésű, akkor is érdemes az erősítő oldalon az árnyékolást bekötni. Ha nincs bekötve az árnyékolás, kevés hatása úgy is van, viszont ha nincs sehova, vagyis lebeg, akkor a kapacitív zavarás védelem nincs vagy nagyon kevés.
De, az árnyékolás nem igen-nem hatás. Vagyis a szokásos szövött és mikronos alufólia csekély árnyékoló hatású, de a semminél jobb. Aztán vannak az árnyékolás tagadók, akik szerint az árnyékolás több zavart visz be, mint ha nincs semmi, ezért árnyékolatlan vezetőket használnak, had szóródjon minden elektromos zavartér minden felé. Tehát hatásosan árnyékolni nem is egyszerű, úgy hogy nekünk a kényes fülünknek is tetsző legyen.
