Diy erősítő építés

[tunerman]

Sikerült beszerezni a teljesítmény MOSFET-ket leszorító aluminium síneket, talán így időtálló lesz a mechanikai kivitelezés, és a hőátadási képesség is
TJ.

[tunerman]

Az unity coupled V-FET SE következő verziója már egy komolyabb kimeneti eszközt használ, ez az Exicon cég ECW20P20 teljesítmény MOSFET tipusa. Ennek az eddigieknél lényegesen nagyobb a meredeksége, így a source körében már a vezérlő jel 95%-a megjelenik.
Ez azért fontos, mert a bemeneti paramétereket (impedancia, kapacítások) részben ez az érték határozza meg, mivel a source körét followernek is tekinthetjük.
A másik változtatás, hogy a bemeneti 2SK79 V-FET kapott egy kék LED-et, amelynél lehetséges az átfolyatott többletáram segítségével a THD finombeállítása. Ez az áramváltoztatás V-FET source potenciálját néhány tized volttal tudja tologatni, így THD minimum jól beállítható (1kHz/1W/8R/0,05%).
TJ.

[tunerman]

Ugyan az unity coupled V-FET SE kapcsolása még a kisérletezés fázisában van, de egy lehetséges elrendezési tervem azért már van
TJ.

[tunerman]

Felmerült kérdésként, hogy miért van a bemeneti V-FET-nek source körében jelenleg ellenállás + kondenzátor.
Ez azért van, mert a kisérletezés szakaszában azzal a potméterrel ki lehet keresni azt a munkaponti áramot, ahol a V-FET a kimeneti MOSFET karakterisztikájával "összedolgozik" , a THD így csökkenthető
Például az elsőnek használt Hitachi 2SJ49 helyett Exicon 10P20 MOSFET-et berakva, 0,9-1A áramánál 1kHz/1W/8R/0,05% THD-lehetett elérni.
Még kipróbálom majd a Hitachi V-MOSFET-jeit (2SJ118/119), mivel azok magasabb gate nyítófeszültségűek.
TJ.

[tunerman]

További két mérést végeztem el a deszkamodellen, a szokásos 10kHz/2v/div négyszögátvitelről, valamint a 20kHz-es fázistolásról.
A felső sugár a bemeneti jel (10usec/100mv/div), az alsón a kimeneten látható jelalak van (10usec/2v/div/16R).
TJ.

[tunerman]

Az unity coupled V-FET SE kisérleti deszkamodell kapcsolási rajzát felteszem, ami természetesen megváltozhat még
Jelenleg 7 alkatrészt tartalmaz az áramkör, egy No NFB-s V-FET bemeneti feszültségerősítő fokozatot, és az unity coupled MOSFET-es kimenetet. Mellékelem a 2SJ49 drain/source elektródáján mérhető jeleket, ahol láthatóan 180°-os eltérés van a kettő között (1kHz/2v/div)
TJ.

[tunerman]

A félvezetős erősítők világában mindig is jelen voltak a minimál koncepcióra épülő kapcsolások, csak ez igen periférikus témakörnek számít...kevesen foglalkoztak vele, de azok alaposan

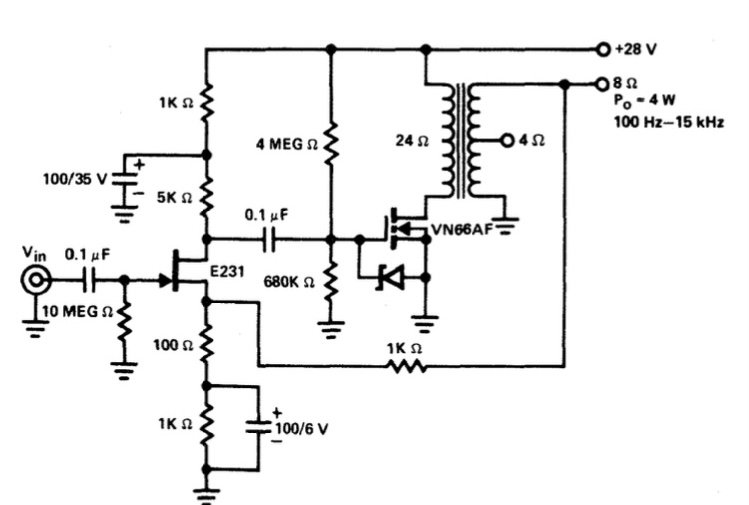

1. A Siliconix cég 1977-es katalógusában volt egy "simple audio amplifier" kapcsolás V-MOSPOWER FET-el.
2. Az 1985-ben publikált Jean Hiraga féle Nemesis erősìtő a másik hìres kivitelezés, a teljes leírása itt olvasható:

http://6bm8.lab.free.fr/Documentations/ ... MESIS.html

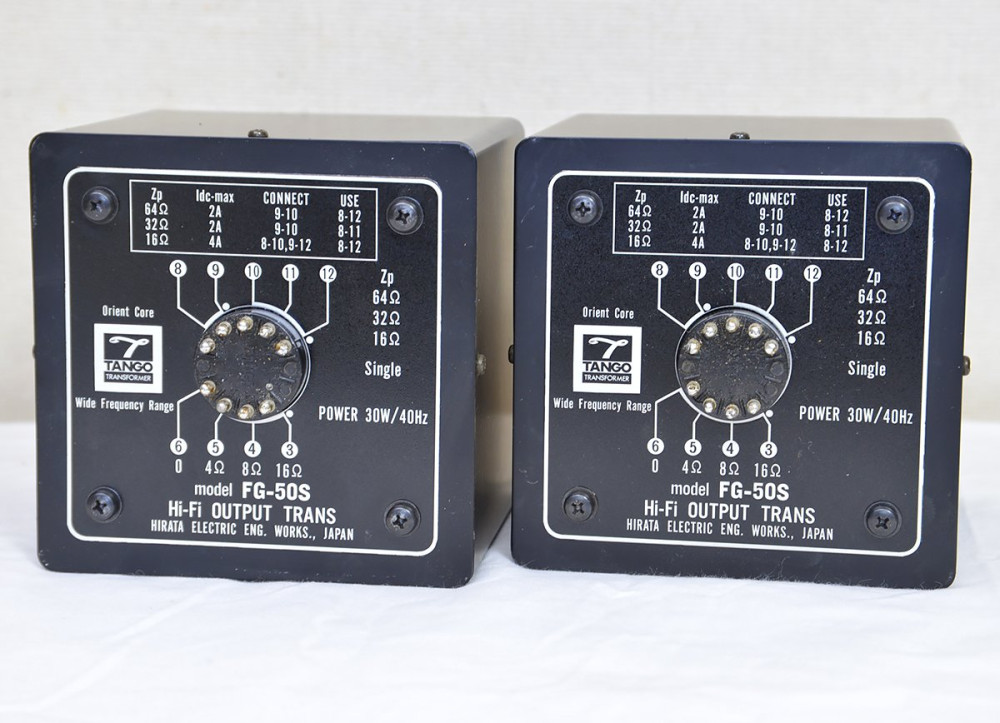

Annak idején a Tango cég gyártott ilyen félvezetős single ended erősìtőkhőz való kimenőtranszformàtort - FG50S tipusszámmal (64/32/16R primer impedanciával). Mivel sikerült egy ilyen szökőévenként felbukkanó trafópárt beszereznem, egyből beindultak a gondolataim - mi jót lehetne ezekkel összehozni?
Alaposan kimérve a két primer tekercset kiderült, hogy elképesztően egyformák minden szempontból!
Na akkor jutott eszembe a McIntosh féle " Unity Coupled " trafókkal épített csöves erősítők világa, amelyek bifiláris és trifiláris tekercseléssel készültek. Infó itt:

http://www.roger-russell.com/mccontest.htm

Ezeknek a PP kimenőtranszformátoroknak a két legfontosabb ismérve, hogy az anód és a katódkörben helyezkedik el a megosztott primer tekercs, ami ráadásul bifiláris/trifilàris tekercseléssel van kivitelezve. A kapcsolás alapvető tulajdonsága az ellenfázisú, szoros ellencsatolás, ezért azonos, de fázisban 180°-al eltérő feszültség van az anód ill. katódkörben. Így a kimenőcső igazából "lovagol" a bemenőjel hatására, csak impedanciaillesztést végez.
Sok előnye van ennek az "unity coupled" elvnek a PP kapcsolásban, de lehet-e ezt a single end világában is használni?
Jelenleg van egy működő kisérleti kapcsolásom deszkamodellen, amelyben ezt a két nagyon különböző elvet ( SE/unity coupled) próbáltam együttműködésre bírni
Kapcsolási rajz hamarosan...
TJ.

[asebestyen]

A Denonos kérdés és a megfejtés átkerült a Sztereo erősítők topicba: https://www.avx.hu/forum/viewtopic.php?f=4&t=5012

[tamagaba]

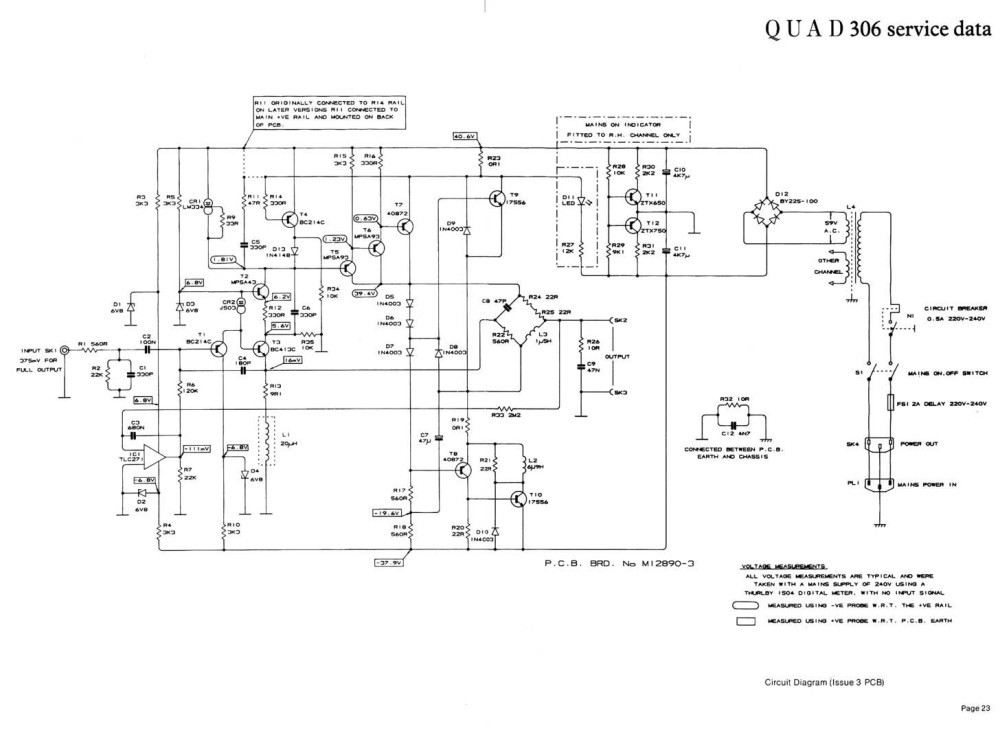

Apropó jelút: R1 és C2 - azokat nem kéne szintén cserélni?

De, tervbe van véve. És még egy pár további alkatrész is.
Egy kész uprgade csomag alapján csinálnám. Ha érdekel tudok linket adni.

Kösz, nekem nem ilyenem van
Ha kész van muti

[sutemenyx]

Ez is jó, angol hang még, de régi és túl nagy:

[quad]

Apropó jelút: R1 és C2 - azokat nem kéne szintén cserélni?

De, tervbe van véve. És még egy pár további alkatrész is.
Egy kész uprgade csomag alapján csinálnám. Ha érdekel tudok linket adni.

[sutemenyx]

A Kemet-et azért ajánlottam, mert angol hangú kondenzátor, olyan mint a régi Philips feliratú Philipsek vagy az LCR. Tehát ez való bele. A Mundorf nagyon álhighend német hang, a japánok meg szintén álhighend hangúak. Nem jó egyik sem. Japán típusból lehetne régebbi (még japán gyártású) nagy Elna for Audio vagy Cerafine, azok jók, sőt nagyon jók! Ezek az újak nem, a Kemet sokkal jobb. Ha pedig nem Kemet, akkor ajánlható még a Cornell Dubilier, illetve -istenkáromlás, de- a Samwha kondik is angol hangúak, eléggé jók is. Annyira, hogy a Sugden is simán azokat használja mostanság. Azért a Kemet jobb.

Várj ezek táp puffer kondik
Nem mondod, hogy ezeknek a hangját is hallod? Már olyan értelemben, hogy jól tartalékol és a jelcsúcsokban tud plusz powert adni, de az egy funkció
Az audio jelútban lévőket még elhiszem
Apropó jelút: R1 és C2 - azokat nem kéne szintén cserélni?

Minden tápkondi is az audio jelútban van. Kövesd végig peldaul, hogy a hangszoron atfolyo kimeneti áram szempontjából a puffer kondenzátor hogyan van kötve a hangszóróval. Merthogy AC szempontból sorosan. Mintha kimeneti csatolókondenzátor lenne. Annyival rosszabb a helyzet, hogy ezen még folyik is áram -szemben a csatolónak hitt csatolókondival-, így aztán a hatása mégjelentősebb, sőt közben még periódikusan töltjük is. És igen, nemhogy meghallod, hanem elsőrendű összetevő hangilag is az alkatrészek között. Ennél csak a katód/source/emitter köri bypass kondenzátor a mégkritikusabb.

[tamagaba]

A Kemet-et azért ajánlottam, mert angol hangú kondenzátor, olyan mint a régi Philips feliratú Philipsek vagy az LCR. Tehát ez való bele. A Mundorf nagyon álhighend német hang, a japánok meg szintén álhighend hangúak. Nem jó egyik sem. Japán típusból lehetne régebbi (még japán gyártású) nagy Elna for Audio vagy Cerafine, azok jók, sőt nagyon jók! Ezek az újak nem, a Kemet sokkal jobb. Ha pedig nem Kemet, akkor ajánlható még a Cornell Dubilier, illetve -istenkáromlás, de- a Samwha kondik is angol hangúak, eléggé jók is. Annyira, hogy a Sugden is simán azokat használja mostanság. Azért a Kemet jobb.

Várj ezek táp puffer kondik
Nem mondod, hogy ezeknek a hangját is hallod? Már olyan értelemben, hogy jól tartalékol és a jelcsúcsokban tud plusz powert adni, de az egy funkció
Az audio jelútban lévőket még elhiszem
Apropó jelút: R1 és C2 - azokat nem kéne szintén cserélni?

[sutemenyx]

[
Jól látom, hogy 60V-os a tápkör? Akkor 63-asat ne rakj bele, ha nyugalmat szeretnél a pálmafák alatt :)

A gyári elkók csak 50V-osak, és egyelőre még működik.

Gyanítom valamit rosszul tudok a témában
A Graetz híd két oldalán van 60V, az egyik oldal és test között csak 30 lehet? Így van benne 50V-os kondi
Süti itt vagy?

Az az 59V AC az üzemi adat. Tehát ha ennyi van ott, akkor mivel a graetz diodáin esik kb 1V, ugy lehet számolni, hogy a csúcsfeszültség az 58V*1.4142(gyök2)= 82V
Ez a két kondin van elosztva, tehát egy kondin max 41V van, ha szimmetrikusan van elosztva. A rajzrol nem látszik, hogy a föld az valóban a táp közepe lenne, mert a trafón nincs középmegcsapolás, ami szintén földre lenne kötve, de szerintem feltételezhető. Így +-41V a tápfeszültség, tehát a 63V-os kondi nagyon simán elég.
A Kemet-et azért ajánlottam, mert angol hangú kondenzátor, olyan mint a régi Philips feliratú Philipsek vagy az LCR. Tehát ez való bele. A Mundorf nagyon álhighend német hang, a japánok meg szintén álhighend hangúak. Nem jó egyik sem. Japán típusból lehetne régebbi (még japán gyártású) nagy Elna for Audio vagy Cerafine, azok jók, sőt nagyon jók! Ezek az újak nem, a Kemet sokkal jobb. Ha pedig nem Kemet, akkor ajánlható még a Cornell Dubilier, illetve -istenkáromlás, de- a Samwha kondik is angol hangúak, eléggé jók is. Annyira, hogy a Sugden is simán azokat használja mostanság. Azért a Kemet jobb.

[tamagaba]

[
Jól látom, hogy 60V-os a tápkör? Akkor 63-asat ne rakj bele, ha nyugalmat szeretnél a pálmafák alatt :)

A gyári elkók csak 50V-osak, és egyelőre még működik.

Gyanítom valamit rosszul tudok a témában
A Graetz híd két oldalán van 60V, az egyik oldal és test között csak 30 lehet? Így van benne 50V-os kondi
Süti itt vagy?

[quad]

https://www.ebay.com/itm/333571522808?m ... media=COPY

Köszi a linkeket.
Ez a 10 ezres megmozgatta a fantáziámat, de jelenleg csak 2 db van. Más kérdés, hogy bírják-e a diódák a bekapcsolást.
Sajnos az 5 kivezetéseseket nem tudom beszerelni.
Valószínű, hogy figyelni fogom ennek a cégnek az ajánlatait

[quad]

[
Jól látom, hogy 60V-os a tápkör? Akkor 63-asat ne rakj bele, ha nyugalmat szeretnél a pálmafák alatt :)

A gyári elkók csak 50V-osak, és egyelőre még működik.

[tamagaba]

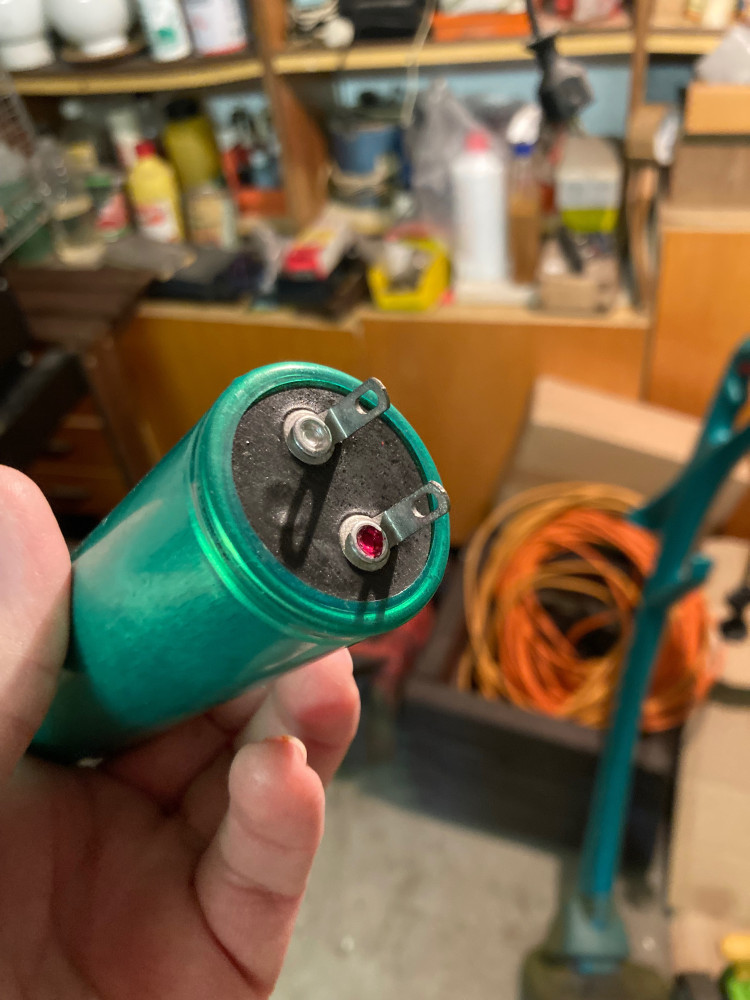

Egyébként én 10 ezres valami Nova márkájú kínait raktam a biztiverős-panelmosott Technics-embe, ami megjavult és nem villantja a biztit (kiszáradt valszeg)
Leröntgeneztem a cégnél, hogy nem-e raktak bele kisebbet és a rést kipótolták gumicukorral
De nem, rendben van képről, szép homogén teljes keresztmetszetben. Látszik a réteges tekergőzés

[tamagaba]

[
Magasságba nem tud feljebb menni?
De inkább legyen 100V-os

Sajnos a 100V-os az már 50 mm, és az már nem fér bele.
Angol hifisek ajánlják a gyárinál egyel nagyobb puffert, azt szeretném kipróbálni, de lehet, hogy megvárom, mikor lehet majd kapni 6800/63-ast.

Jól látom, hogy 60V-os a tápkör? Akkor 63-asat ne rakj bele, ha nyugalmat szeretnél a pálmafák alatt :)

[sutemenyx]

[
Magasságba nem tud feljebb menni?
De inkább legyen 100V-os

Sajnos a 100V-os az már 50 mm, és az már nem fér bele.
Angol hifisek ajánlják a gyárinál egyel nagyobb puffert, azt szeretném kipróbálni, de lehet, hogy megvárom, mikor lehet majd kapni 6800/63-ast.

https://www.ebay.com/itm/333571522808?m ... media=COPY

[sutemenyx]

A Kemet elkoval kapcsolatban lenne két kérdésem:

A típusszámban az ALC után következő számnak van jelentősége, vagy mindegyik jó?

A másik: Tudtok tanácsot adni hol lehet kapni? A nagyobb forgalmazóknál a 6800mikro 63 voltos kondi éppen nincs raktáron, nagyobb kondi meg fizikailag nem fér be. (A maximális méret D35x45mm lehet)

https://www.ebay.com/itm/234011319031?m ... media=COPY

https://www.ebay.com/itm/233553810110?m ... media=COPY

Igazabol nem muszaj, hogy ALC legyen, de ennek van sima 2db snapin lába.

[quad]

[
Magasságba nem tud feljebb menni?
De inkább legyen 100V-os

Sajnos a 100V-os az már 50 mm, és az már nem fér bele.
Angol hifisek ajánlják a gyárinál egyel nagyobb puffert, azt szeretném kipróbálni, de lehet, hogy megvárom, mikor lehet majd kapni 6800/63-ast.

[tamagaba]

A Kemet elkoval kapcsolatban lenne két kérdésem:

A típusszámban az ALC után következő számnak van jelentősége, vagy mindegyik jó?

A másik: Tudtok tanácsot adni hol lehet kapni? A nagyobb forgalmazóknál a 6800mikro 63 voltos kondi éppen nincs raktáron, nagyobb kondi meg fizikailag nem fér be. (A maximális méret D35x45mm lehet)

4700 van benne gyárilag. Olyat kapsz több helyen
Vagy raksz bele nagy kínait. Többibe is az van átcsomagolva

[tamagaba]

A Kemet elkoval kapcsolatban lenne két kérdésem:

A típusszámban az ALC után következő számnak van jelentősége, vagy mindegyik jó?

A másik: Tudtok tanácsot adni hol lehet kapni? A nagyobb forgalmazóknál a 6800mikro 63 voltos kondi éppen nincs raktáron, nagyobb kondi meg fizikailag nem fér be. (A maximális méret D35x45mm lehet)

Magasságba nem tud feljebb menni?
De inkább legyen 100V-os

[quad]

A Kemet elkoval kapcsolatban lenne két kérdésem:

A típusszámban az ALC után következő számnak van jelentősége, vagy mindegyik jó?

A másik: Tudtok tanácsot adni hol lehet kapni? A nagyobb forgalmazóknál a 6800mikro 63 voltos kondi éppen nincs raktáron, nagyobb kondi meg fizikailag nem fér be. (A maximális méret D35x45mm lehet)
