Diy Subwoofer

[hotibi]

Üdv, sledge STA 500D erősítőmodullal szeretne valaki foglalkozni?
Amennyiben igen, privátban keressen.

[rTom]

Sziasztok!

Egy kis segítséget szeretnék kérni.
Szeretném kipróbálni mit hozna hangban egy 18"-os "nagy ágyú".
A cél nem a max hangnyomás és legalacsonyabb freki elérése lenne, mivel szinte csak zenélésre kellene " normál"
szoba hangerőn.
A paraméterek amit szeretnék megcélozni talán nem túl szigorúak:

1. A konstrukció tekintetében teljesen elbizonytalanodtam. A zárt szimpatikusabb egyszerűsége- kisebb mérete végett, de a BR-től sem zárkóznék el ha garantálható lenne a "0" portzaj!!!

2. 40-80 Hz tartományban nagyon feszes és gyors megszólalás, 30 Hz alatt lehet már néma is az kevéssé érdekel.

3. A láda méretének bele kellene férnie a Br. 53 x 40(45) x max 100(120) cm szé x mé x ma oldalhosszakba. Ezt az alapterületet tudnám a lakásban 3 helyen kipróbálni, elhelyezni.

4. Az EQ-tól nem félek, most is használok korrekciót a 2x8" passzív ládámon.

Mivel egy kisérletről lenne szó, cél még a költséghatékonyság.

A hagszóróra egy példa, nem biztos hogy jó választás:
https://en.toutlehautparleur.com/speake ... -inch.html
A 40e Ft-os használtakat a neten pont nem merem megkockáztatni, látva, hogy szinte mindegyik javítva volt v. " Istenbizonynemsúrolnemkarcol"!

A témáról olvastam eleget, hogy pont ne álljak neki a méretezésnek magam, a hiányos tudás és a gyakorlati tapasztalatok hiánya miatt. A láda kivitelezést megoldanám.

Ha valaki tudna segíteni a láda méretezésben ill. ajánlana meglévő, kipróbált láda konstrukciót és drivert nagyon köszönném.

[Cseneles]

Igen, a slot port 830mm hosszú és 30mm magas mely U alakban van elhelyezve a láda aljánál. A porton belül a hátfalnál a sarkok 45fokban kivannak ragasztva egy léccel az optimális légáramlás érdekében . A ládákat egy gyerekkori asztalos ismerősöm készítette mivel Python nem tudta vállalni már erre az évre. A szimulációs mérések 600w rms meghajtással készültek, ez alapján lett méretezve a port és a kiáramlő levegő sebbesség is. A láda készítésénél kikötesem volt, hogy nem lehet 1db csavar sem bent és mindent csak lamellózva jól összeragasztva kérek. A hangszóró rögzítés 4es inbuszfejű csavarral történt menetrögzítő használatával.

[-KP-]

A zárt szubok nagyok jók tudnak lenni, de sokan csak azért fújolnak a reflexesekre, mert nem hallottak még normálisan elkészített reflexes ládát. Ettől független ekkora, vagy picit nagyobb doboztérfogattal csinálhattál volna 18 inches zártat is. De a lényeg, hogy neked tetszen. Jól látom a 6-os kép alaján, hogy a slot portod U alakban meg van hajlítva? Ki csinálta a dobozt? Elég szépen meg lett csinálva.

[Red75]

úgy gondolom jól döntöttem.

Jól bizony.
Nagyon bitang, gratulálok!

[Cseneles]


-


-
Meghajtásuk Definitive Technology sub amp 600-as végfokkal történik, egyenlőre még járódnak. Pár hét elteltével visszafogom mérni REW-el, meglátjuk mennyire hozza a papírforma a valóságot. Addig is szokják az új környezetet.
-


-


-
Sokat gondolkodtam, hogy zárt vagy reflex.....viszont így a nyers hallottak alapján úgy gondolom jól döntöttem.

[Cseneles]

Sziasztok!

Szeretném veletek megosztani egy 2db Dayton Audio UM12-22 12" Ultimax DVC Subwoofer hangszóró köré tervezett és megépített reflex ládát és annak méretezését. A driverek beszerzése a Soundinport.eu oldalról történt. Belső kábelezés a ládában 2*4mm2 keresztmetszetű Kácsa Audio álltal ajánlott 99.999% OFC réz kábelre esett. A láda hátulján a banán ajzatok is a Dayton Audio terméke, masszív strapabíró réz arany bevonattal. A ládát a BassBox Pro 6 programmal terveztem, egy hobbitárs segítségéel és vélemét kikérve. Hely szűkében nem tudtam 120L ürtartalmú dobozokat tervezni, hogy -0db meglegyen 20hz alsó frekvencián, viszont így is -3db 24hz és -7db 20hz.
-

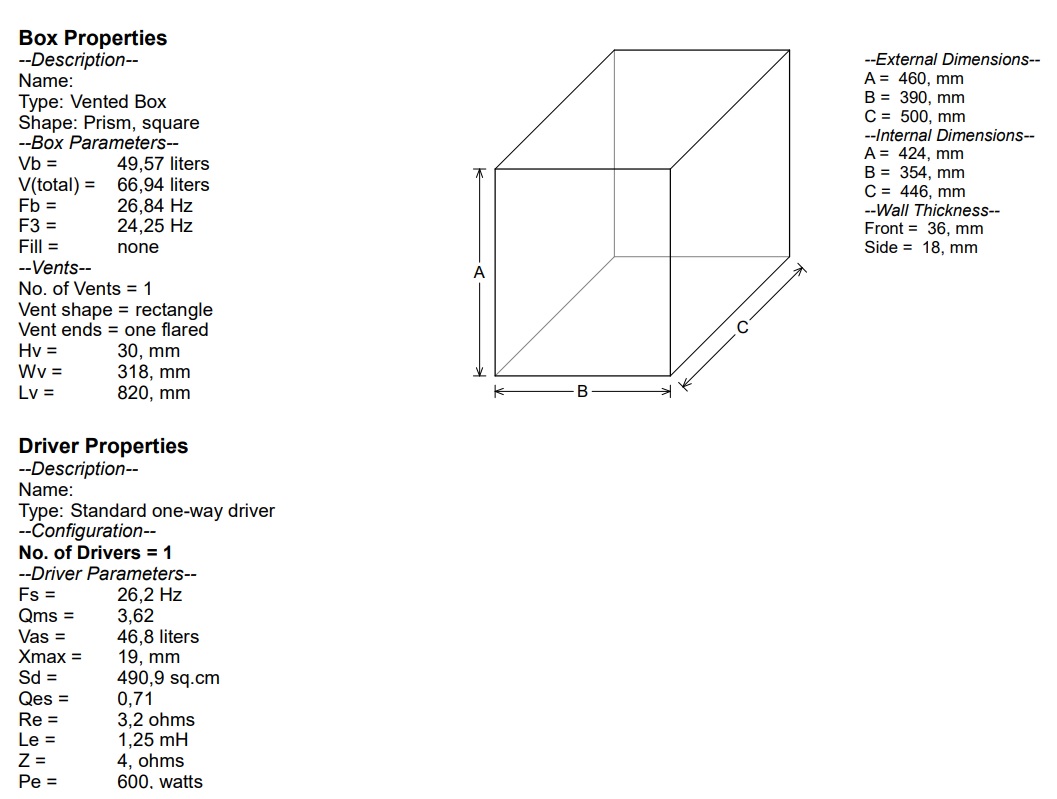

Méretezés és szimuláció 600W RMS teljesítmény mellett.
-


-


-


-


-


-


-
Pár kép a kabinetrol ,18mm NDF ragasztva duppla előlappal.
-






-

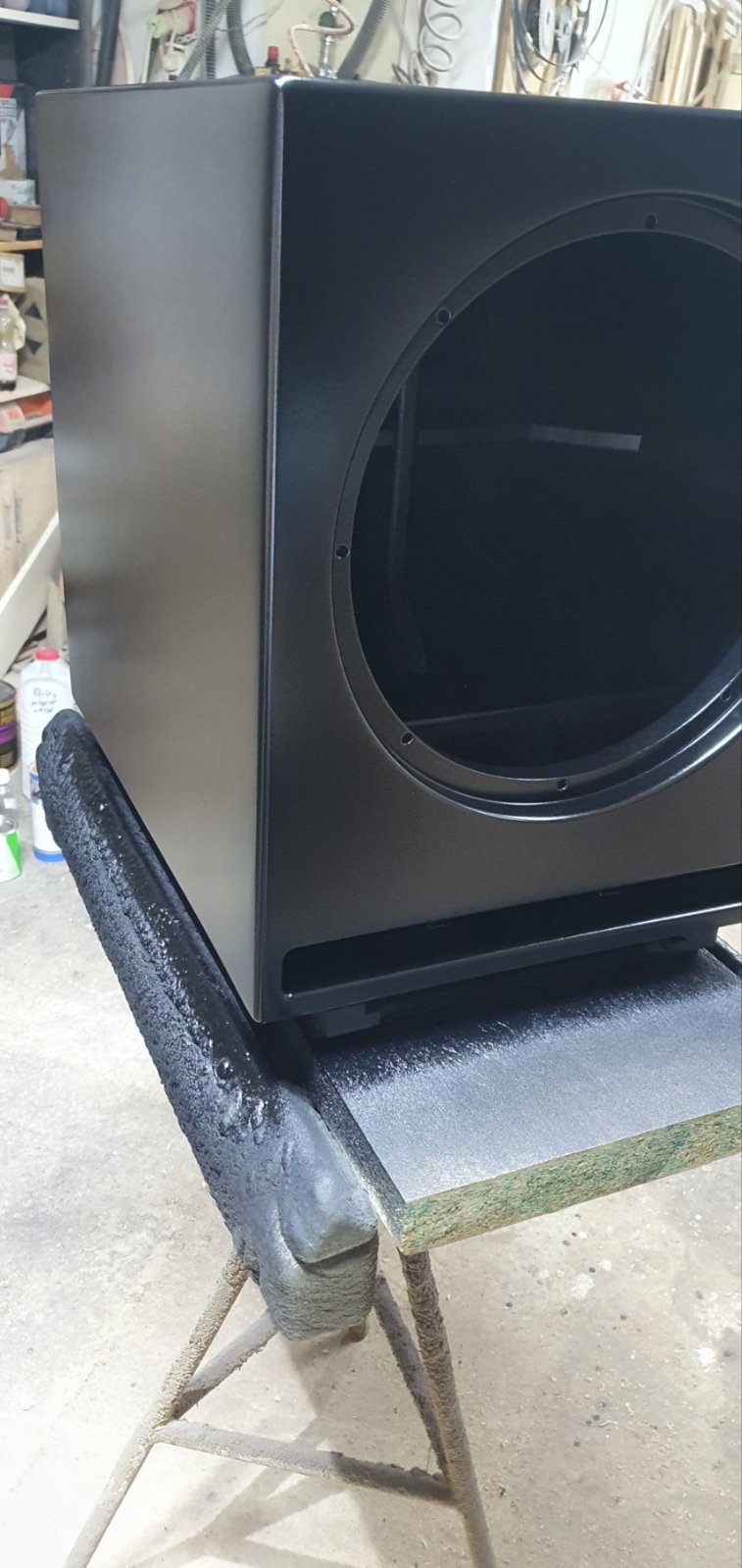

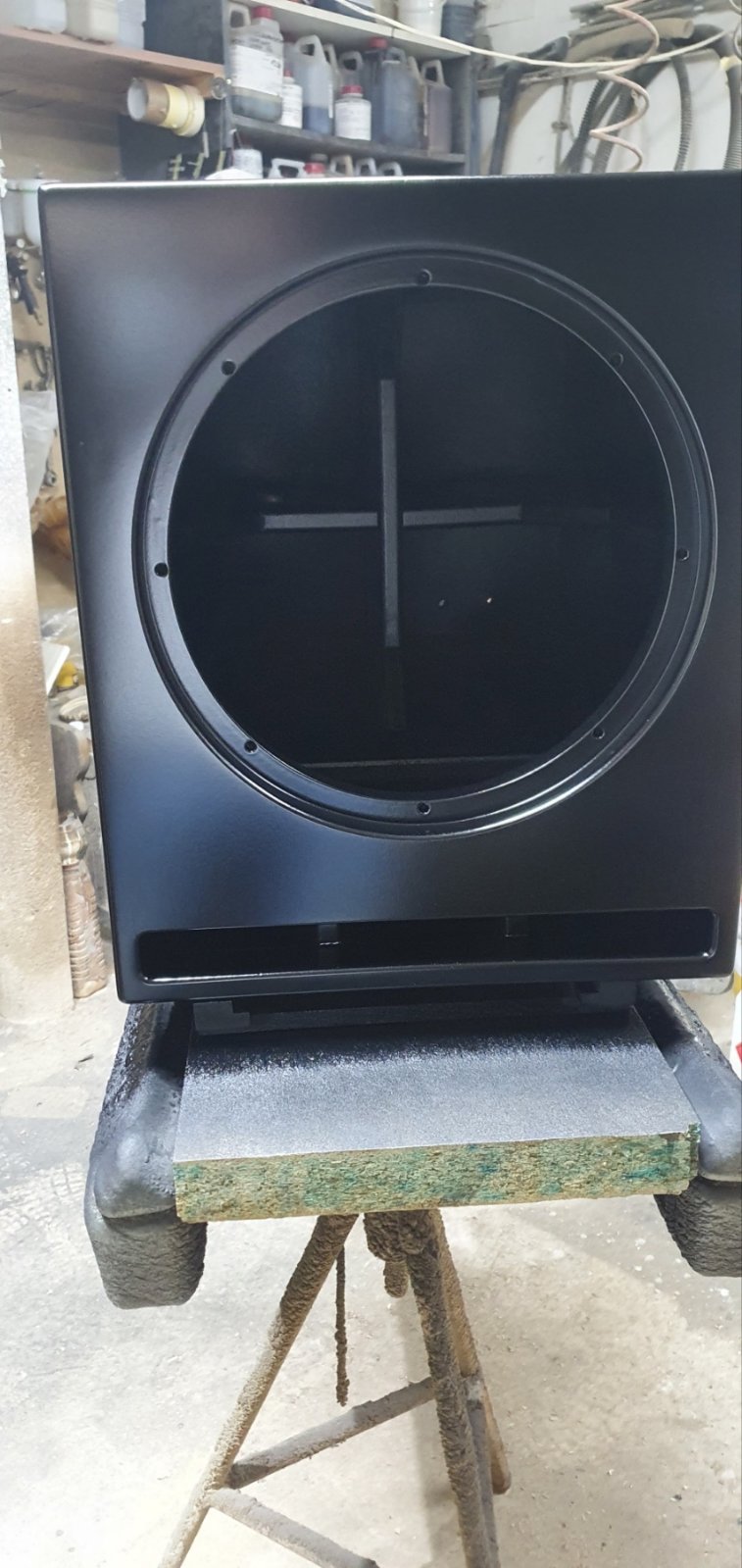

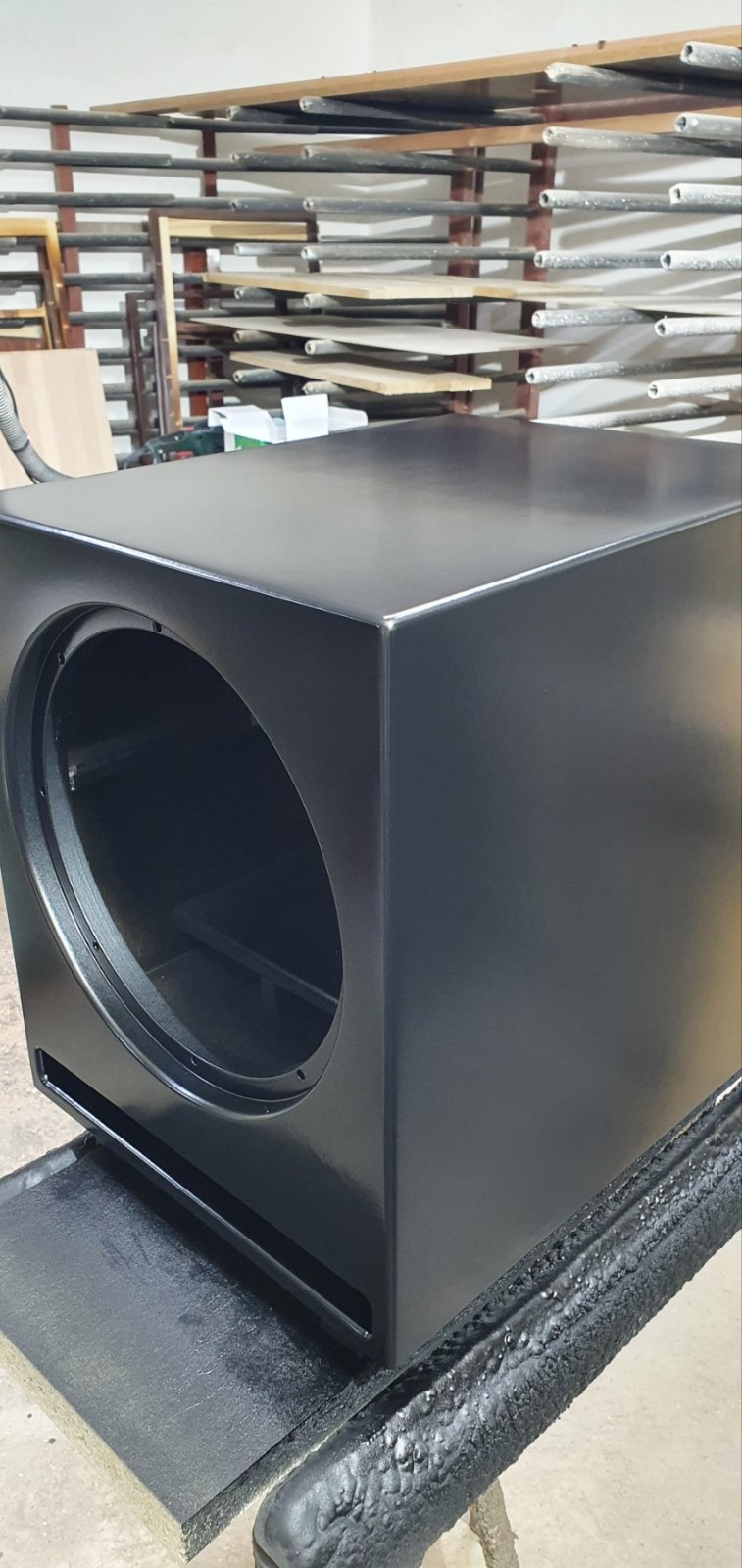

Majd a fényezés. Alapozva, szórógittelve, fényezve (fekete selyemfény) majd 2szeri lakkozás matt lakkal.
-


[Rock60]

Szevasztok! Abban szeretném a segítségeteket kérni, hogy hol tudnék beszerezni 34 - 36 cm. átmérőjű hangszórórácsot? Ha még normálisan rögzíthető is, az már csak hab a tortán... Nincs valakinek elfekvőben 2 darab ? Köszönöm. Gyuri

[achilleus]

Sziasztok! Egy Quad405 erősítővel működő bandpass subwofer-em van. Hangszórót akarok cserélni benne, videotonról Monacor SP-302C 4 ohm-os autós hangszóróra, https://monacor.hu/product/sp-302c?fbcl ... 6z8jaIUwbg, A meglévő bandpass sub méretei. zárt rész 51 l, reflex 33l. Jó lesz e ez a hangszóró ehhez a dobozmérethez, vagy ha nem, milyenre kell átalakítani.

[Szeki2]

Gratulálok szép lett!
Kísértetiesen hasonlít a belseje az én általam készített szubokéhoz.

Köszönöm!
Igen, jó a szemed! A Te általad épített belső nagyon tetszett, az alapján szerkesztettem én is a merevítést.

[phyton71]

Gratulálok szép lett!
Kísértetiesen hasonlít a belseje az én általam készített szubokéhoz.

[Szeki2]

Komoly lett, nagyon szép és ígényes.Gratulálok!

Nagyon köszönöm!

[darthdick]

Komoly lett, nagyon szép és ígényes.Gratulálok!

[Szeki2]

Sziasztok!

Ejj, az előző hozzászólás is tőlem származik, szinte pontosan két évvel ezelőtt...
... nos, akkor úgy fogalmaznék, hogy hosszas előkészületek után végre elkészültem DIY subwooferemmel.

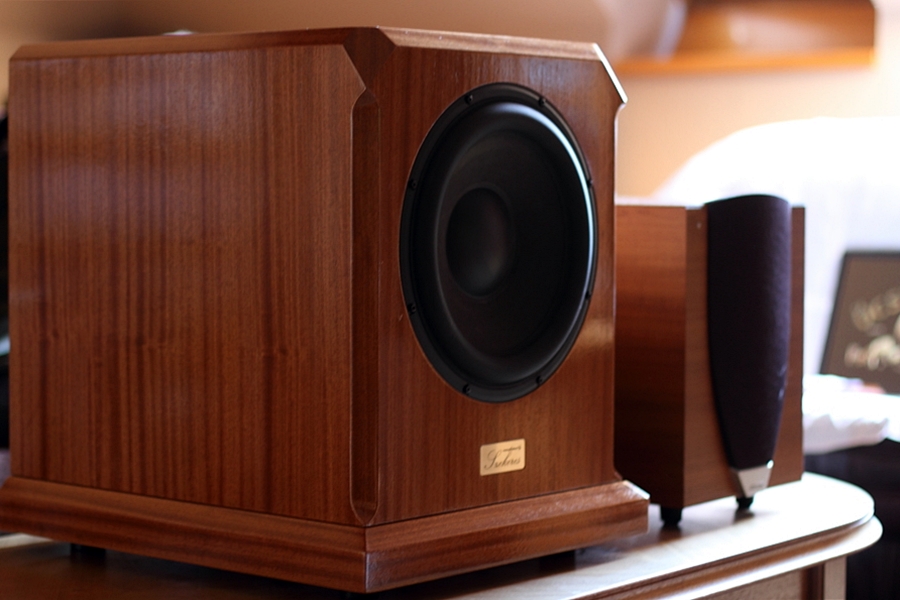

28+4mm-es MDF-ből készült, mahagóni furnérral, SVS Sledge erősítő modullal és Peerles XLS12 hangszóróval. 43 kg.
Régi, jó öreg Jamo-t vált.

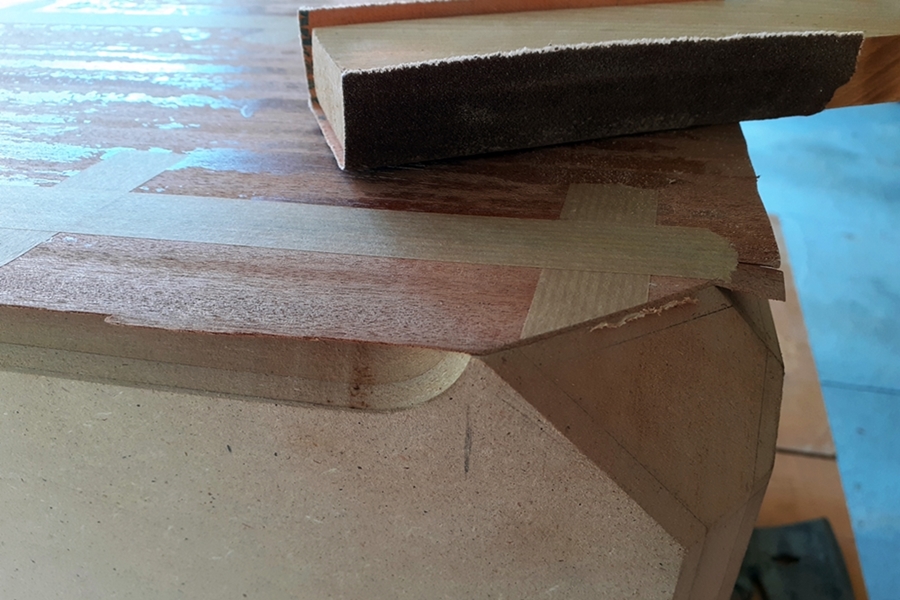

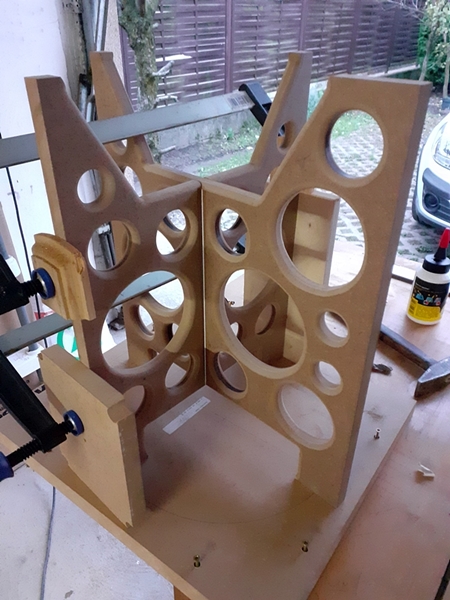

Néhány kép a készítésről:

[Szeki2]

Kedves Fórumtársak!

Segítségeteket szeretném kérni.

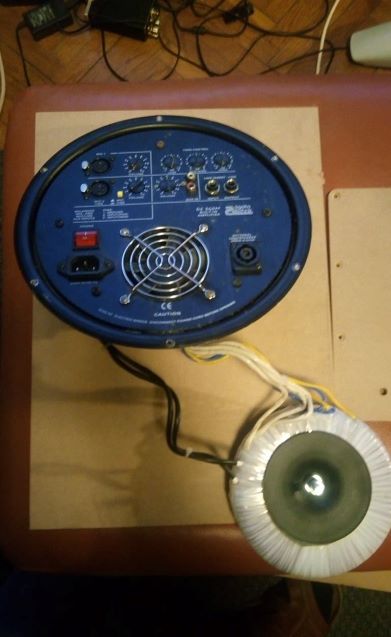

Aktív mélyláda építésébe kezdek. Az alábbi erősítő modul lesz beépítve:

Agota Technik DS360_2.jpg (34.28 KiB) Megtekintve 9344 alkalommal

Az a kérdésem, hogy a toroid trafót hogyan rögzítsem a mélyláda aljához? Közvetlenül nem szeretném; nem akarom átfúrni a doboz alját.
Valami ilyesmi jó megoldás lehet?:


Elnézést a láma kérdésért, nektek ez bizonyára egyértelmű, de én nem értek hozzá...
Előre is köszönöm a segítséget!

[Jozef76]

A mozis (vendég)szobába (12nm) kellett egy szub. Csak aprócska fér el, maximum 25cm széles. Ekkora dobozból gyárit , ami jó és egyben megfizethető, sajnos nem találtam. Ezért hát az itthon bespájzolt anyagokból összedobtam tegnap egyet. Gondoltam, adok egy esélyt ezeknek a hangszóróknak. A másik szubom is passzív membránnal készült, ugyanilyen erősítővel. Bár az 3x10", minőségi alkatrészek. Szeretem is, nem sok mindenért adnám oda. Egyébként is unatkoztam tegnap. Gondoltam, majd szól, ahogy szól. Később tervezek egy másikat jobb hangszóróval. Viszont nagyon meglepődtem, mert jó lett. A hangját nehéz leírnom, de volt régebben REL T5-ösöm, és ez most annál jobbnak hangzik. Szóval másikat e-helyett már nem is készítek szerintem. Ez ide bőségesen elegendő.
Beltartalom: Blaupunkt 8"-os autós mély, 2x8"-os passzívmembrán, SAL 250W erősítő. Doboz: keményfa (konyhai munkalap maradék ), ragasztva, csapolva. Felület: méhviasz. Netto 10L.

Jó mozizást nektek!

Ezt a hangszórót meg a passzív membránokat tőlem vetted.
Szóval jól sikerül a kis doboz!
Gyárilag 7 literes dobozba volt 1 passzív membránnal.

[Red75]

Nekem két olyan SAL erősítő van bespájzolva, meg egy Eminence LAB 12. Talán egyszer lesz belőlük valami, de csak amolyan hobbiból, mert a két siló elég jól sikerült :)

Az hogy a T5-öt lenyomja, számomra annyira nem meglepő

Nekem is kettő ilyen erősítőm van. a másik DIY-ban is ez szolgál. Jók nagyon.

A tiéd biztosan nagyon jól sikerült. Végigkövettem akkor az építést és beszéltünk is róla sokat.

Sajnos demó hangerőn lekoppant, ezért időközben lett egy másik helyette. A méretekkel megvagyok lőve, mert csak egy 25cm-es helyre tudom bepréselni a szobában. Szóval építettem egy 23L-es reflex (32Hz) dobozt egy tesztgyőztes Hertz ES 200.5 hangszórónak, amit a múlt héten rendeltem. Na ez már túllép jócskán a T5 kategórián.

[balageguy]

Nekem két olyan SAL erősítő van bespájzolva, meg egy Eminence LAB 12. Talán egyszer lesz belőlük valami, de csak amolyan hobbiból, mert a két siló elég jól sikerült :)

Az hogy a T5-öt lenyomja, számomra annyira nem meglepő

A mozis (vendég)szobába (12nm) kellett egy szub. Csak aprócska fér el, maximum 25cm széles. Ekkora dobozból gyárit , ami jó és egyben megfizethető, sajnos nem találtam. Ezért hát az itthon bespájzolt anyagokból összedobtam tegnap egyet. Gondoltam, adok egy esélyt ezeknek a hangszóróknak. A másik szubom is passzív membránnal készült, ugyanilyen erősítővel. Bár az 3x10", minőségi alkatrészek. Szeretem is, nem sok mindenért adnám oda. Egyébként is unatkoztam tegnap. Gondoltam, majd szól, ahogy szól. Később tervezek egy másikat jobb hangszóróval. Viszont nagyon meglepődtem, mert jó lett. A hangját nehéz leírnom, de volt régebben REL T5-ösöm, és ez most annál jobbnak hangzik. Szóval másikat e-helyett már nem is készítek szerintem. Ez ide bőségesen elegendő.
Beltartalom: Blaupunkt 8"-os autós mély, 2x8"-os passzívmembrán, SAL 250W erősítő. Doboz: keményfa (konyhai munkalap maradék ), ragasztva, csapolva. Felület: méhviasz. Netto 10L.

Jó mozizást nektek!

[Red75]

A mozis (vendég)szobába (12nm) kellett egy szub. Csak aprócska fér el, maximum 25cm széles. Ekkora dobozból gyárit , ami jó és egyben megfizethető, sajnos nem találtam. Ezért hát az itthon bespájzolt anyagokból összedobtam tegnap egyet. Gondoltam, adok egy esélyt ezeknek a hangszóróknak. A másik szubom is passzív membránnal készült, ugyanilyen erősítővel. Bár az 3x10", minőségi alkatrészek. Szeretem is, nem sok mindenért adnám oda. Egyébként is unatkoztam tegnap. Gondoltam, majd szól, ahogy szól. Később tervezek egy másikat jobb hangszóróval. Viszont nagyon meglepődtem, mert jó lett. A hangját nehéz leírnom, de volt régebben REL T5-ösöm, és ez most annál jobbnak hangzik. Szóval másikat e-helyett már nem is készítek szerintem. Ez ide bőségesen elegendő.
Beltartalom: Blaupunkt 8"-os autós mély, 2x8"-os passzívmembrán, SAL 250W erősítő. Doboz: keményfa (konyhai munkalap maradék ), ragasztva, csapolva. Felület: méhviasz. Netto 10L.

Jó mozizást nektek!

[Palm]

2018. 05. 09. at 13:31, balageguy írta:




Forrás, ahonnan be tudsz szerezni erősítő panelt (ártól függetlenül):



http://loudspeakerfreaks.com/ (EU)



https://www.parts-express.com/ (USA)



https://www.minidsp.com/ (HONG KONG)



+ EBAY



Itthon még a Conrad-nál láttam.







Ajánlott hangszóró(k) - 12"-osak:



JBL CS 1214 (ha még kapható, olcsó, zártba még elég kompakt megoldás)



Emincene LAB 12 (pl itt: https://elimex.hu/termekek/4401/eminenc ... ?catid=847)



Peerless XXLS 835017 (van ebből 10"-os is), pl itt: http://loudspeakerfreaks.com/Product.as ... ct_ID=7749



Utóbbi kettő drágább, de megéri. Ha tudsz, lőj használtan, akár ebay-ről. EU-n belül nincs vám és áfa, nemzetközi vásárlásnál ezzel számolni kell.





Köszönöm!

[balageguy]

Forrás, ahonnan be tudsz szerezni erősítő panelt (ártól függetlenül):



http://loudspeakerfreaks.com/ (EU)



https://www.parts-express.com/ (USA)



https://www.minidsp.com/ (HONG KONG)



+ EBAY



Itthon még a Conrad-nál láttam.







Ajánlott hangszóró(k) - 12"-osak:



JBL CS 1214 (ha még kapható, olcsó, zártba még elég kompakt megoldás)



Emincene LAB 12 (pl itt: https://elimex.hu/termekek/4401/eminenc ... ?catid=847)



Peerless XXLS 835017 (van ebből 10"-os is), pl itt: http://loudspeakerfreaks.com/Product.as ... ct_ID=7749



Utóbbi kettő drágább, de megéri. Ha tudsz, lőj használtan, akár ebay-ről. EU-n belül nincs vám és áfa, nemzetközi vásárlásnál ezzel számolni kell.

[Palm]

Magas hangminőséget produkáló és kis doboz igényű mélynyomó, ami igencsak mély hangokat meg tud szólaltatni?  Méret  terén 10" lenne  az  ideális,  de a 12" még belefér.



Ehhez megfelelő sub panel?

[KGB77]

Sziasztok Urak!

Segítségeteket kérem!

Tudtok számomra olyan szakembert/céget/műhelyt ajánlani akik tényleg profik szubláda építésben? (autó)

Végre sikerül álmaim mélynyomóját megszereznem és szeretnék olyan szakemberekkel konzultálni akik tényleg jártasak a témában és kihozzák belőle a maximumot!

Előre is köszönöm válaszaitokat!

Üdv,
Gábor

[Titan]

sziasztok!

segítségeteket kérem ..

olyat keresesnék aki építene nekem 2db automata kapcsolot..

a lényeg:

automatikus ki-be kapcsoló áramkör. A lényeg az, hogy amíg van bemenő hangfrekis jel, az elektronika bekapcsolva tartja a végfokot. Ha nem érkezik jel a bemenetre, rövid időn belül az áramkör kikapcsol.

ezen a linken megtalálható mit is

http://www.hobbielektronika.hu/cikkek/sublada.html?pg=5

[diysub]

Tegnap beraktam a hangszorot kicsit kiprobalni.
Minden szepen mukodott, egy dolog volt csak fura, hogy a membran mozgasat mintha tul hangosan lehetne hallani, a pumpalast, nem tudom jobban leirni.
Ez normalis? Vagy ha berakom a sarokba, olyan messzirol mar nem fogom hallani ezt?
