Diy csöves (vagy hibrid) erősitő épités

[tunerman]

Mellékelek egy fotót a no NFB 6528 erősítő jobb csatornájáról, ahol a fontosabb információk is láthatóak.
- a két oldali WE417A csövek előfeszültségét 1-1 db AAAA alkáli elem bíztosítja
- dual monó kivitel, egy anódtápegységgel (Hammond transformer)
- az egyenírányítócsöveknek saját toroid fűtőtrafójuk van
- a csatornánként külön fűtőtrafók 5,6 ampert szolgáltatnak (Chicago Transformers)
- a fűtővezeték a 6528 csövekig 1,5mm átmérőjű sodrott, ezűstözött
- a teljes jelút távolsága a bemenettől a kimenetig kb. 20cm
- lehetőségek szerint az alkatrészek sajátlábas technológiával vannak összekötve
TJ.

[tunerman]

Végeztem néhány ellenőrző mérést is a no NFB 6528 PP erősìtőn, többek között újra beállítottam a fázisfordìtó fokozatot. A WE417A driver csövek anódján a következő négyszög jelalakot láthatjuk (10kHz/2v/div), valamint a két jel különbségét.
TJ.

[tunerman]

A korábban épített és most elővett "no NFB 6528 PP amplifier" projektemben sikerült előrelépni, belereszeltem - szó szerint - oldalanként egy jobb minőségű fűtőtrafót. A teljes fűtéskört is újrahuzaloztam spéci, sodrott ezüstözött vezetékkel
Mindezt miért?
Azért mert az erősítőrészben ugye vannak elektroncsövek földelt katóddal, az anódkörben meg tekercsek - ott már nem sok mindent lehetne elkövetni  Így aztán a fűtéskörben lettek a hifi építési szempontok maximálisan érvényesítve
Az eredménye?
Aki már sokat hallgatott elektroncsöves erősìtőt, az már tapasztalhatta fél-háromnegyed óra bemelegedési idő után a "bugi faktor" megjelenését - hát ennyi lett a haszna, itt is megjelent a hatás.
Előzmények itt:
https://audiodiyers.hu/viewtopic.php?p= ... 7e926909af
TJ.

[CHZ]

Szia, saját célra is kellene még dobozt készítenem, sajnos nem tudom elvállalni.

[petibácsi]

Szia.
Korrekt, tetszik. Vállalkoznál nekem 2 dobozt csinálni ? Ird meg légyszives priviben, és megbeszéljük a részleteket, meg küldök rajzokat is.

[CHZ]

Szia!
Házilag készült, faoldallapokat asztalossal méretre vágattam, csiszoltam, színeztem.
Belső oldalukra, barkácsboltban kapható 2x1cm lécet erősítettem, ezek tarják a fedél, elő és hátlapokat, fenéklapot is.
Remélem a képen jól látható a kivitelezése.
Feliratokat vasalással készítettem, mint a nyáklemezeket...

[petibácsi]

Néhány hónapja kezdtem építeni csöves PP-t, most lett kész.

Szia.
Szép a dobozod is. Te csináltad ? Ha nem, meg tudnád adni az elérhetőségét privátban ? Elakadtam ez ügyben. Válaszodat előre is köszönöm, Péter.

[petibácsi]

Néhány hónapja kezdtem építeni csöves PP-t, most lett kész.

Szia.
Szép a dobozod is. Te csináltad ? Ha nem, meg tudnád adni az elérhetőségét privátban ? Elakadtam ez ügyben. Válaszodat előre is köszönöm, Péter.

[petibácsi]

Sziasztok.
2 csöves monóblokkot építek, saját tervezés. 1 pár már elkészült, gyönyörűen szól, de egy barátom megkért, hogy építsem meg neki is. Minden megvan hozzá, kivéve a 2 doboz. Aki csinálta, már nem foglalkozik doboz gyártással. Mit tanácsoltok ? Műszerdobozba nem akarom rakni, az ronda.

[bigkópé]

Mi az a dzsumbuj a fotókon? Kicsit sem életveszélyes? Szól egyáltalán? Csak kérdem!

Vigyázz Ottó!

Mi van? Ki az az Ottó?
Ezen a fórumon mindenki üldözési mániában szenved?

[Camelflapping]

Mi az a dzsumbuj a fotókon? Kicsit sem életveszélyes? Szól egyáltalán? Csak kérdem!

Vigyázz Ottó!

3x kimondtad a nevét, megjelent. Hiányoltad, örömödet lelheted benne...

[takiszer]

Oda van írva szép nagy betűkkel hogy Dyscus mester 'gyártmánya'

[sutemenyx]

Mi az a dzsumbuj a fotókon? Kicsit sem életveszélyes? Szól egyáltalán? Csak kérdem!

Vigyázz Ottó!

[Camelflapping]

Gondolom 65, nem 65e ...
Hozzá lehet ilyenhez jutni manapság ?

Ezt a csövet, (E130L) már senki sem gyártja.
Az erősítő szerelése életveszélyes. Kobezda úr például kispórolta az anód sapkákat pár száz Forintért, de viszont életveszélyes lett az erősítő. Tipikus megismételhetetlen szerelés.

Hogy életveszélyes a szerelés? Én nem értek hozzá, csak mutatok egyet, ami gyanús nekem. Nem látom pontosan kinek a "gyártmánya" A hálózati aljzatra menő vezetékeket szokták zsugorcsőbe bújtatni még, ha netalán leválna, ne legyen baj. Az a bekötő léc meg Darwin díjas, az anód feszültséggel...
A készüléket jelenleg is kínálgatják a fórumon. Csak tessék, tessék...


[bigkópé]

Mi az a dzsumbuj a fotókon? Kicsit sem életveszélyes? Szól egyáltalán? Csak kérdem!

[orion]

Na ja a kis helyigényen kívül más előnyük most nem jut eszembe. Kis kövér AB carbon comp.-ot is kedvelem, bár nem tudom mennyire szubjektív a kinézetük miatt, de úgy gondolom a hangjuk is jó csak nem mindenhol szabad használni. Pl. aki a trópusokon él esetleg párásítót használ vagy láva lámpázik az erősítővel egy helyen az inkább mást keressen ez olyan mint a szivacs ezért csak száraz éghajlatra való.

[sutemenyx]

Nagyon igényesen néz ki. Szemnek jó ránézni, de gondolom inkább a fülnek készült. Mindenhol jó minőségű drága alkatrészeket látni, csak a piher vackokat nem értem. Sanszos, hogy lerontja. Ezeknek a Miflex-eknek mi a dielektrikuma? Ugye nem papír?

Köszi!
A piher potikkal van beállítva a választható 5 féle csőtípus mindegyikéhez a rács-előfeszítő feszültség. Mivel sztereó, és teljesen dual mono, így még ezek a biaszbeállítók is duplán vannak, mert két teljesen önálló erősítő van beépítve egy közös házba. Hogy miért piher poti, nos azért, mert az fért el jól. Mindenesetre egyszer kell beállítani, aztán soha hozzá nem nyúlni. Talán egyszer megcsinálom fix értékű ellenállásokkal.
A Miflex KPCU kondenzátorokban papír+olaj+polipropilén a dielektrikum.

[orion]

Nagyon igényesen néz ki. Szemnek jó ránézni, de gondolom inkább a fülnek készült. Mindenhol jó minőségű drága alkatrészeket látni, csak a piher vackokat nem értem. Sanszos, hogy lerontja. Ezeknek a Miflex-eknek mi a dielektrikuma? Ugye nem papír?

[sutemenyx]

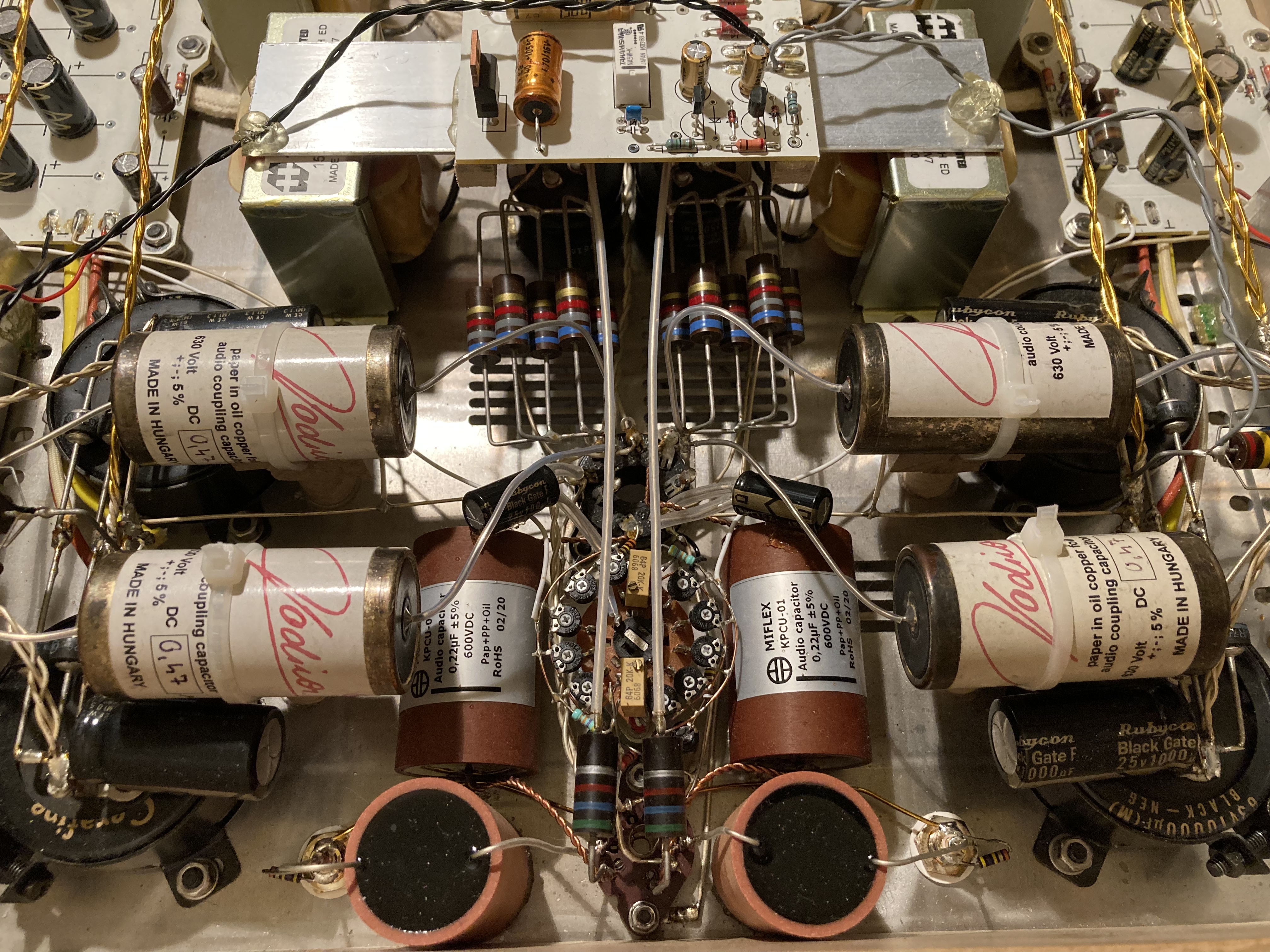

Elsőre is feltűnt, de 3 hét alatt nyilvánvalóvá vált, hogy a Godináknak van egyfajta füstös, amerikai rekedtség a hangjukban, ami egyébként egyáltalán nem rossz, nagyon is bírható, de minden zenére rákerül, kicsit megszínezi azt. Aztán eszembe jutott, hogy ez pontosan ugyanaz a hatás, mint ami közös volt az általam meghallgatott, nyers, kezeletlen, húzott ezüst vezetékekben, mert azokban is megvolt ez a karakter. Ígyhát arra jutottam, hogy talán érdemes volna megpróbálni lecserélni az eredeti lábakat biztosan jó ezüstre, még akkor is, ha így plusz anyagátmenet lesz. Visszavágtam hát a lábaikat 1centisre, és betoldottam olyan ezüst vezetékkel, ami már a korábbi tesztek során jól szerepelt, megbízhatóan transzparens.
És nem tévedtem! A nyereség mégnagyobb felbontás formájában jelent meg, nagyobb tér lett, lebegőbb és torzításmentesebb hangok, miközben a rock-os karakter végre eltűnt.


[sutemenyx]

Járattam, változott bőven közben. Volt hogy egész testes lett a hang, volt hogy eltűnt a felbontás, vele a nyersesség is. Utóbbinak örültem, innentől biztos kisimul, a felbontás pedig majd visszajön -gondoltam én-. Valóban visszajött 150óra körül, de vele a torzítás is sajnos. Végül 250óra után szedtem ki, eddigre ugyanolyan vékony is volt a hang, mint először, amikor betettem. Volt viszont a fiókban régi, Godina rézfóliás olajpapír kondim 4db ugyanolyan, gondoltam itt az ideje rendesen kipróbálni, a hangfalamban már több, mint egy éve nagyon szépen teljesít.
Betettem, szerencsére elég hosszúak voltak az eredeti lábai, amelyek egyébként ezüstből készültek. Már elsőre megalázó vereséget mért a Jupiterekre. Visszatért a zene, a testes megszólalás, de felbontás is maradt bőven, tulajdonképpen ilyen tekintetben sem volt rosszabb. (folyt köv.)


[sutemenyx]

Próbálgattam az eddigi legmagasabb szinten megépített hibrid erősítőmben különféle rézfóliás kondenzátorokat. Ezidáig Miflex KPCU tipus volt benn, nemrég tettem be helyette Jupiter Copper Foil Wax (USA) kondikat. Elsőre lélegzetelállító felbontás, fantasztikus közvetlenség a lengyelek után és nagyon van valóságérzet. Ámde fél óra után azért feltűnik, hogy nyers, helyenként sziszeg-kiabál és egy kicsit túl vékony lett a hang. Dehát semmi gond, végülis még új, biztosan jobb lesz. Az internetes legendárium szerint 200óra kell neki, mire a tudásának legjavát nyújtja. (folyt köv.)



[tunerman]

A teljesìtmény sávszélessége a 6528 PSE-nek 10W/8R esetén 30Hz - 27kHz -0,5dB/-3dB.
A végcsövek rácsán ha 1kHz/100v PP van, akkor a 6528 katódjain 87v PP mérhető.
TJ.

[tunerman]

További lépéseket tettem a " 6528 PSE amplifier " beállìtásainak finomítása terén. A Tango XE-20-600S kimenőtranszformátor primer és szekunder tekercsét " autotransformer " üzemmódba kötöttem, így már a 6528 direkt AC árama is átfolyik a szekunderen. A szekunder tekercs kis DCR értéke miatt csak 50mv egyenfeszültség lett a 8 ohmos kimeneten.
A 417A driver csőnek, és a 6528 végcső párhuzamosan kötött triódáinak az új munkaponti áramának a beállításával sikerült a THD értékét 1k/1W/8R -nál 0,12%-ra csökkenteni.
Ezzel párhuzamosan a kimenő teljesítmény is megnőtt 1kHz/8R/1% -nál 15 wattra
TJ.

[tunerman]

Az igazság az, hogy a világ minden idejét el lehetne tölteni elektroncsöves single end erősítő fejlesztéssel, de azért szerencsémre már vannak részeredményeim
A Tango interstage és a kimenő trafó alaposan megdolgoztatott, az NC15 lezárásának az optimalizálása, míg a az XE20-600S-nél a munkaponti áram belővése volt elég tökölős meló. A torzítás/teljesítmény/mély/magas átvitel elfogadható értékűre összehozása no NFB alapon nem egyszerű dolog...minden tiszteletem azoké akiknek eddig ez sikerült
A deszkamodell első mérési adatai:
- teljesítmény: 1kHz/12W/8R/1%
- THD: 1kHz/1W/8R 0,3%
- frekvencia átvitel: 1W/8R, 8Hz - 35kHz, -1/-3dB
TJ.

[tunerman]

Sokáig tartott, de sikerült egy pár Tango XE20-600S kimenőtrafót levadászni. Mivel ennek a primer tekercsén nincs leágazás, ezért kicsit átdolgoztam a 6528 Single Ended kapcsolásomat.
TJ.
