Biztos, hogy kitűnő cső a 417A -megnéztem az adatlapját, de nem gond, hogy max. anódfeszültsége csak 200v? Gondolom, ennél azért nagyobb tápról megy.
Megtudhatjuk, 1 watt/8Ohm teljesítménynél mérve mennyi a kimeneti ellenállása az erősítőnek?
A 417A elektroncső anódján +200v van.
Kétféleképpen is mértem a DF-et, 30Hz/1 wattnál a 8 ohmos műterhelésre rátettem még egy 8 ohmot, és csak kb. 1 dB-el esett a kimenő szint (2,83v > 2,58v). A dinamikus DF-et pedig egy külső erősítőről (20v p-p) idevezetett 8 ohmos ellenállással néztem meg, a 6528 PSE kimenetén ekkor 1,5v p-p feszültség volt.
TJ.
A hozzászólást 1 alkalommal szerkesztették, utoljára tunerman 2022.04.01., pén. 11:54-kor.
Biztos, hogy kitűnő cső a 417A -megnéztem az adatlapját, de nem gond, hogy max. anódfeszültsége csak 200v? Gondolom, ennél azért nagyobb tápról megy.
Megtudhatjuk, 1 watt/8Ohm teljesítménynél mérve mennyi a kimeneti ellenállása az erősítőnek?
Egy srpp fokozat jobb lenne, ha két csőből van, akkor akár 500v-ról is járhat, azért itt a driver kimeneti feszültsége legalább 180V csúcsfeszültség. Srpp esetén nem lenne ilyen a négyszögjel átvitel.
Két megjegyzésem lenne:
1. Amennyiben ugyanannyi - vagy ne adj isten kevesebb - alkatrészből lehet jobbat építeni, akkor nyitott vagyok mindenféle ötletre...ha több kell bele, akkor inkább hagyjuk
2. A jelenlegi driver (417A cső + fojtó) 300v peak to peak szinuszjelet produkál, a 10kHz-es négyszögjel oszcilloszkóp ábrája pedig 100volt/osztás állásban így néz ki...
TJ.
Csatolmányok
Van ott még sorban hozzáadandó ellenállás, meg nagyobb kivezérlésnél nem lesz olyan jaj de kicsi a torzítás sem. Másrészt a négyszögjelnél fontos, hogy ne legyen ilyen rojtos, mert az az IM torzítás melegágya. Egy srpp fokozat jobb lenne, ha két csőből van, akkor akár 500v-ról is járhat, azért itt a driver kimeneti feszültsége legalább 180V csúcsfeszültség. Srpp esetén nem lenne ilyen a négyszögjel átvitel.
Egyébként van ennél sokkal jobb paraméterű SE kapcsolás, igaz hibrid, de nem a vége félvezetős, hanem az eleje...
A kimenő trafó 1.25K / 8R áttételű. A kimeneten lévő cső ebben a felállásban 27ohm impedanciát mutat a katódon. Tehát az 1.25K-s trafó 27ohmmal van meghajtva. Az mekkora damping factor is? 46? Tehát 46-os damping factorú SE. Annyi, amennyit egy PP sem tud, mindezt visszacsatoló ág nélkül.
A topológia nehézsége, hogy iszonyatosan jónak kell lennie a drivernek, mert a végcső nem erősít. Ezt azonban tunerman megoldotta egy relatíve nagy erősítésű, pici vitaminbomba csővel és anódfojtóval. A torzítási értékei brutálisan jók. Eleve csak 2 fokozat az egész és SE és mégis nagy damping factorral.
Mutasson valaki ennél jobb SE-t!
Audiomeca J1 + Airtangent + Kiseki Blue NS, Phono 23 prototípus, Streamer 23 prototípus, Sofia 19 Signature erősítő, Galactic JCS 22 ezüst kábelek
Sziasztok!
Egy kis segítséget szeretnék kérni, illetve kérdezni.
Van egy kis előerősítőm és szeretném csövesíteni. Kérdésem a következő: megoldható-e, van-e elég hely hozzá. Ha esetleg tudnátok egy nagyjáboli összeget mondani rá…
Rakok képet a belsőröl
Köszönöm
9285852A-C1F0-4669-
Csatolmányok

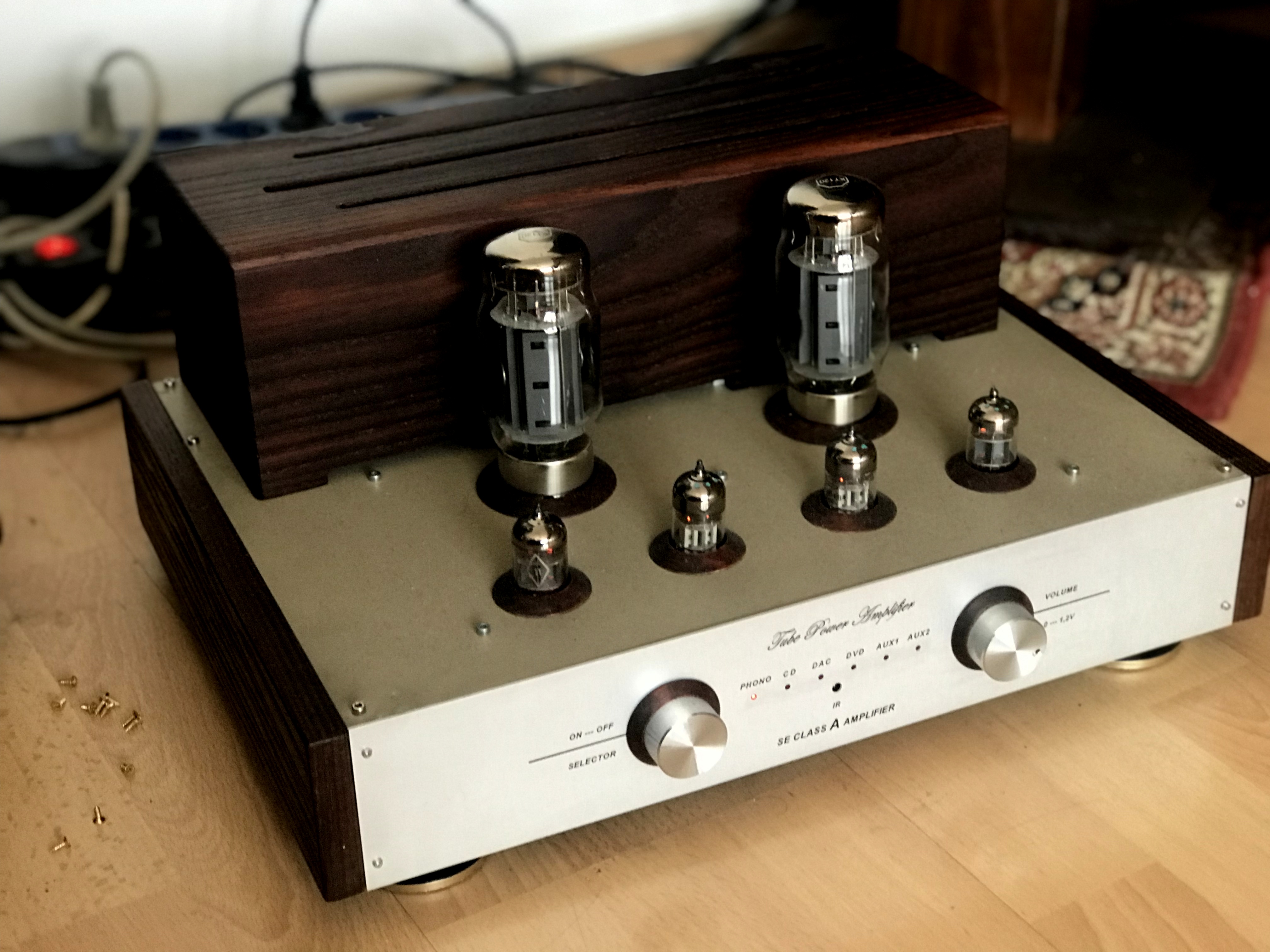

A tavasszal elkészült erősítőben még a vezetékezés kapott egy kis tuningot, hogy jobb legyen. Összehallgatva az előtte készült korábbi verziókkal, azokat hangban lényegesen meghaladja.
