JCS Silver

[sutemenyx]

Azért valamit írhatnál a fényképek mellé ___
___

Az említett tápkábelnek a fázis és a nulla vezetője is egy-egy hármasfonat, melyek JCS-1000 (d=1mm) ezüst vezetőből vannak, erenként PTFE szigeteléssel ellátva. A hármafonatok egymás mellett futnak, egy réteg pamutharisnya van köréjük húzva. Erre jön egy réteg szénszálas szövetharisnya, amely jól vezet, így árnyékoló szerepet tölt be. Közvetlenül az árnyékolóréteg alatt fut egy szál Amtrans, aranyozott OFC huzal, mely a védőföldet szállítja, és mivel aranyozott, így mindenhol érintkezik az árnyékolóréteggel is. Az egész pedig egy újabb pamutréteggel van fedve, amely fizikai behatások ellen is védi, és esztétikai szempontből is szükséges, mivel az összes ezüst kábel a kínálatban ilyen megjelenésű. A kábel végeire pedig Furutech FI-28R és FI-38R hálózati dugók kerültek.
A kábelt összesen 7db 1mm átmérőjű vezeték alkotja, így 10AWG-nek mondanám.

Pontosítsunk. 7db 1mm átmérő vezető az valóban közel 10AWG lenne. Azonban egy többeres kábelben a vezető erek nem összes keresztmetszete a névleges, hanem azonos potenciálon erenként. Esetedben fázis-nulla 3x1mm (3x0.785mm2) kb AWG13. A PE földvezető pedig 1x0.785mm2, AWG18.

Nem vennék rá mérget, hogy ezt nem tetszőlegesen adják meg a gyártók, de én leírtam tételesen.

[istvan01]

Azért valamit írhatnál a fényképek mellé ___
___

Az említett tápkábelnek a fázis és a nulla vezetője is egy-egy hármasfonat, melyek JCS-1000 (d=1mm) ezüst vezetőből vannak, erenként PTFE szigeteléssel ellátva. A hármafonatok egymás mellett futnak, egy réteg pamutharisnya van köréjük húzva. Erre jön egy réteg szénszálas szövetharisnya, amely jól vezet, így árnyékoló szerepet tölt be. Közvetlenül az árnyékolóréteg alatt fut egy szál Amtrans, aranyozott OFC huzal, mely a védőföldet szállítja, és mivel aranyozott, így mindenhol érintkezik az árnyékolóréteggel is. Az egész pedig egy újabb pamutréteggel van fedve, amely fizikai behatások ellen is védi, és esztétikai szempontből is szükséges, mivel az összes ezüst kábel a kínálatban ilyen megjelenésű. A kábel végeire pedig Furutech FI-28R és FI-38R hálózati dugók kerültek.
A kábelt összesen 7db 1mm átmérőjű vezeték alkotja, így 10AWG-nek mondanám.

Pontosítsunk. 7db 1mm átmérő vezető az valóban közel 10AWG lenne. Azonban egy többeres kábelben a vezető erek nem összes keresztmetszete a névleges, hanem azonos potenciálon erenként. Esetedben fázis-nulla 3x1mm (3x0.785mm2) kb AWG13. A PE földvezető pedig 1x0.785mm2, AWG18.

[sutemenyx]

Azért valamit írhatnál a fényképek mellé ___
___

Az említett tápkábelnek a fázis és a nulla vezetője is egy-egy hármasfonat, melyek JCS-1000 (d=1mm) ezüst vezetőből vannak, erenként PTFE szigeteléssel ellátva. A hármafonatok egymás mellett futnak, egy réteg pamutharisnya van köréjük húzva. Erre jön egy réteg szénszálas szövetharisnya, amely jól vezet, így árnyékoló szerepet tölt be. Közvetlenül az árnyékolóréteg alatt fut egy szál Amtrans, aranyozott OFC huzal, mely a védőföldet szállítja, és mivel aranyozott, így mindenhol érintkezik az árnyékolóréteggel is. Az egész pedig egy újabb pamutréteggel van fedve, amely fizikai behatások ellen is védi, és esztétikai szempontből is szükséges, mivel az összes ezüst kábel a kínálatban ilyen megjelenésű. A kábel végeire pedig Furutech FI-28R és FI-38R hálózati dugók kerültek.
A kábelt összesen 7db 1mm átmérőjű vezeték alkotja, így 10AWG-nek mondanám.

[pancsa]

Azért valamit írhatnál a fényképek mellé ___
___

[sutemenyx]

Kísérleti Galactic tápkábel

[sutemenyx]

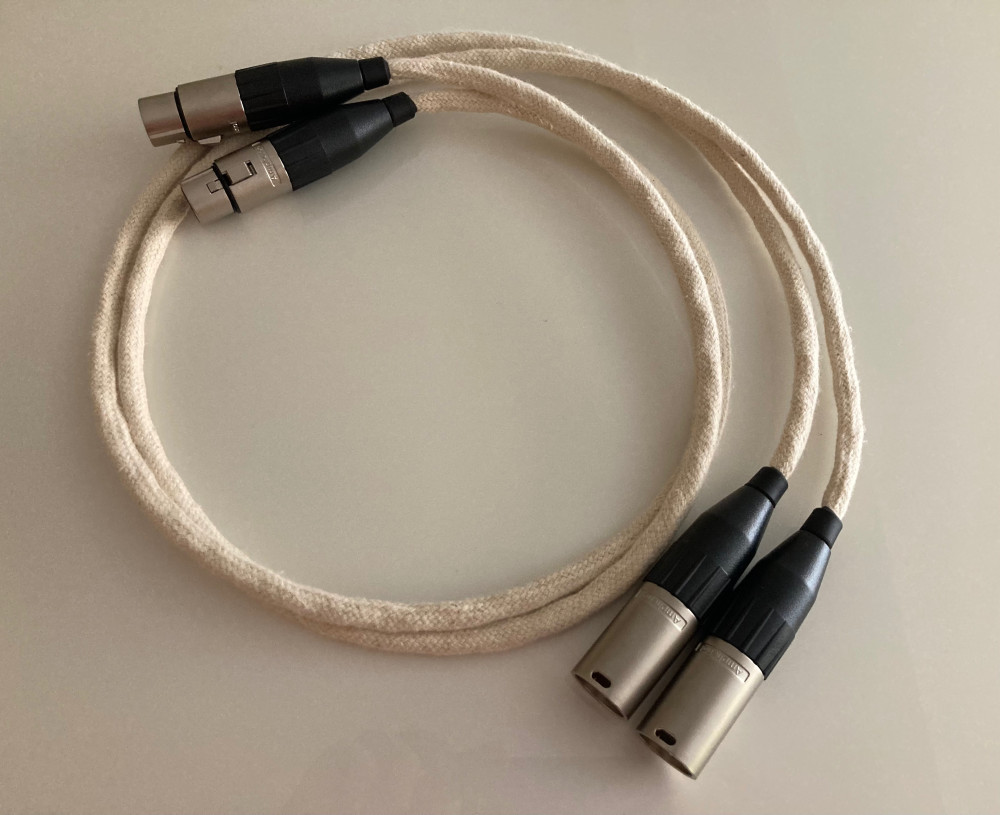

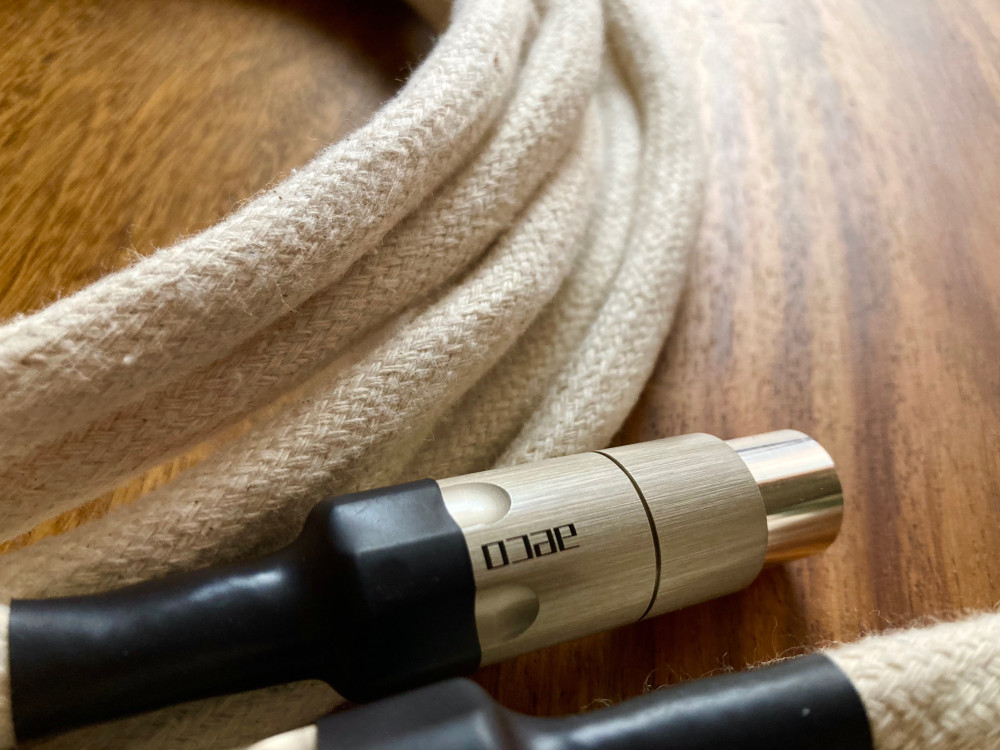

Galactic XLR 5m

[sutemenyx]

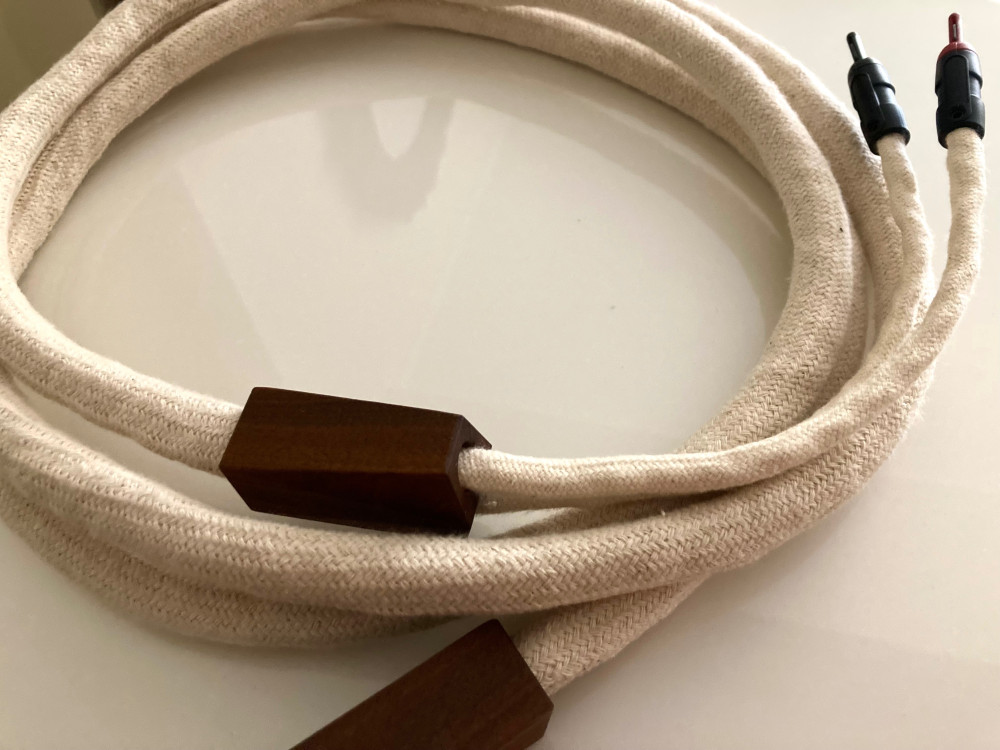

Galactic sorozatú hangsugárzó kábel

- JCS22-1000N 4N tömör ezüst vezetők, 10AWG
- Dupla réteg kezeletlen, színezetlen természetes pamut szigetelő rétegek a vezetőkön

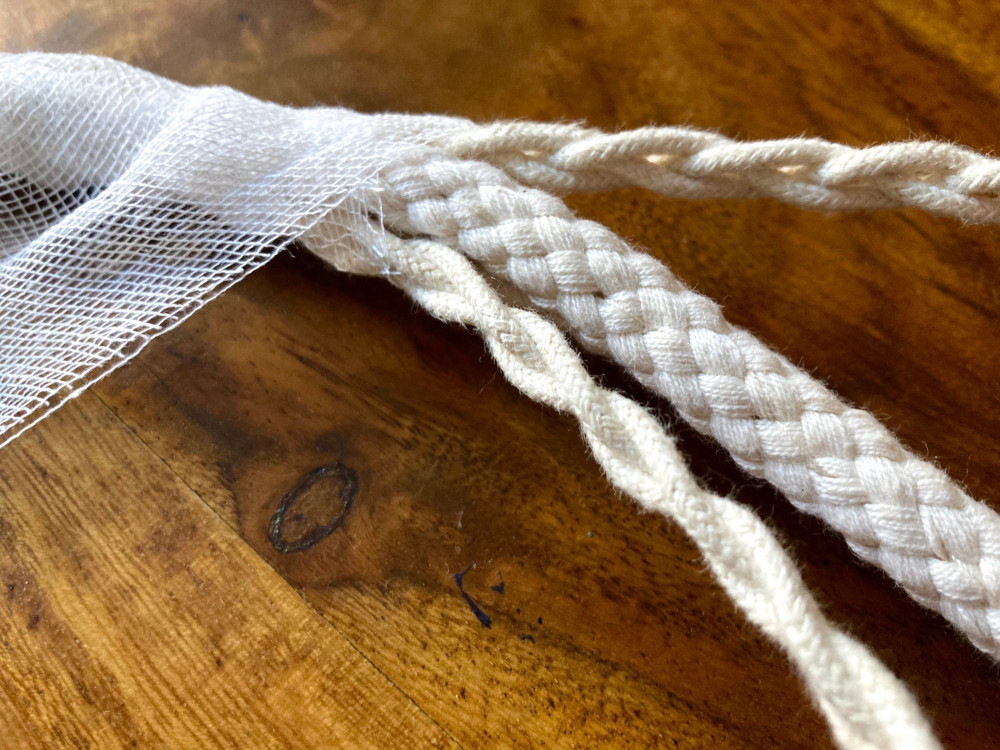

- Pólusonként hármasfonat geometria, összesen 6x1mm vezető/oldal
- Természetes pamut elválasztó és távtartó elem a pólusok között
- WBT Ag or ETI Silver bayonet banándugók

[kaef2]

A JCS ezüst vezetőjű kábelekből a legmagasabb sorozat a Galactic, annak pedig a kistestvére a Solar sorozat. Jellemzően vékonyabb ( 1mm-18awg helyett 0.6mm-23awg ) vezetőszálakból épülnek fel, és nem a legmagasabb kategóriájú csatlakozók kerülnek rájuk, hanem egy kategóriával szerényebb minőségűek. Például a Solar analóg összekötő kábelek az alábbi tulajdonságokkal rendelkezik:

Solar Series analóg összekötő kábel

- JCS22-600N 4N tömör ezüst vezetők, 18AWG
- Kezeletlen, színezetlen, természetes pamut szigetelő rétegek
- Szimmetrikus, hármasfonat (3 x d=0.6mm) geometria, ami alkalmas aszimmetrikus (RCA) és szimmetrikus (XLR) kábelekhez is
- KLE Pure Harmony RCA dugók az aszimmetrikus kivitelű összekötőkábeleken

A Budapest Audio Expo 2024 kiállításon ezzel is találkozhattok.

Abban a szerencsés helyzetben vagyok, hogy kipróbálhatom mindkét verziót (fogjuk a kiállításon mi is használni valószínűleg az én szobámban), talán tanulságos egy vizuális összehasonlítás a kétféle kábel között. A vastagabb a Galactic, a vékonyabb Solar.

[sutemenyx]

A JCS ezüst vezetőjű kábelekből a legmagasabb sorozat a Galactic, annak pedig a kistestvére a Solar sorozat. Jellemzően vékonyabb ( 1mm-18awg helyett 0.6mm-23awg ) vezetőszálakból épülnek fel, és nem a legmagasabb kategóriájú csatlakozók kerülnek rájuk, hanem egy kategóriával szerényebb minőségűek. Például a Solar analóg összekötő kábelek az alábbi tulajdonságokkal rendelkezik:

Solar Series analóg összekötő kábel

- JCS22-600N 4N tömör ezüst vezetők, 18AWG
- Kezeletlen, színezetlen, természetes pamut szigetelő rétegek
- Szimmetrikus, hármasfonat (3 x d=0.6mm) geometria, ami alkalmas aszimmetrikus (RCA) és szimmetrikus (XLR) kábelekhez is
- KLE Pure Harmony RCA dugók az aszimmetrikus kivitelű összekötőkábeleken

A Budapest Audio Expo 2024 kiállításon ezzel is találkozhattok.

[kaef2]

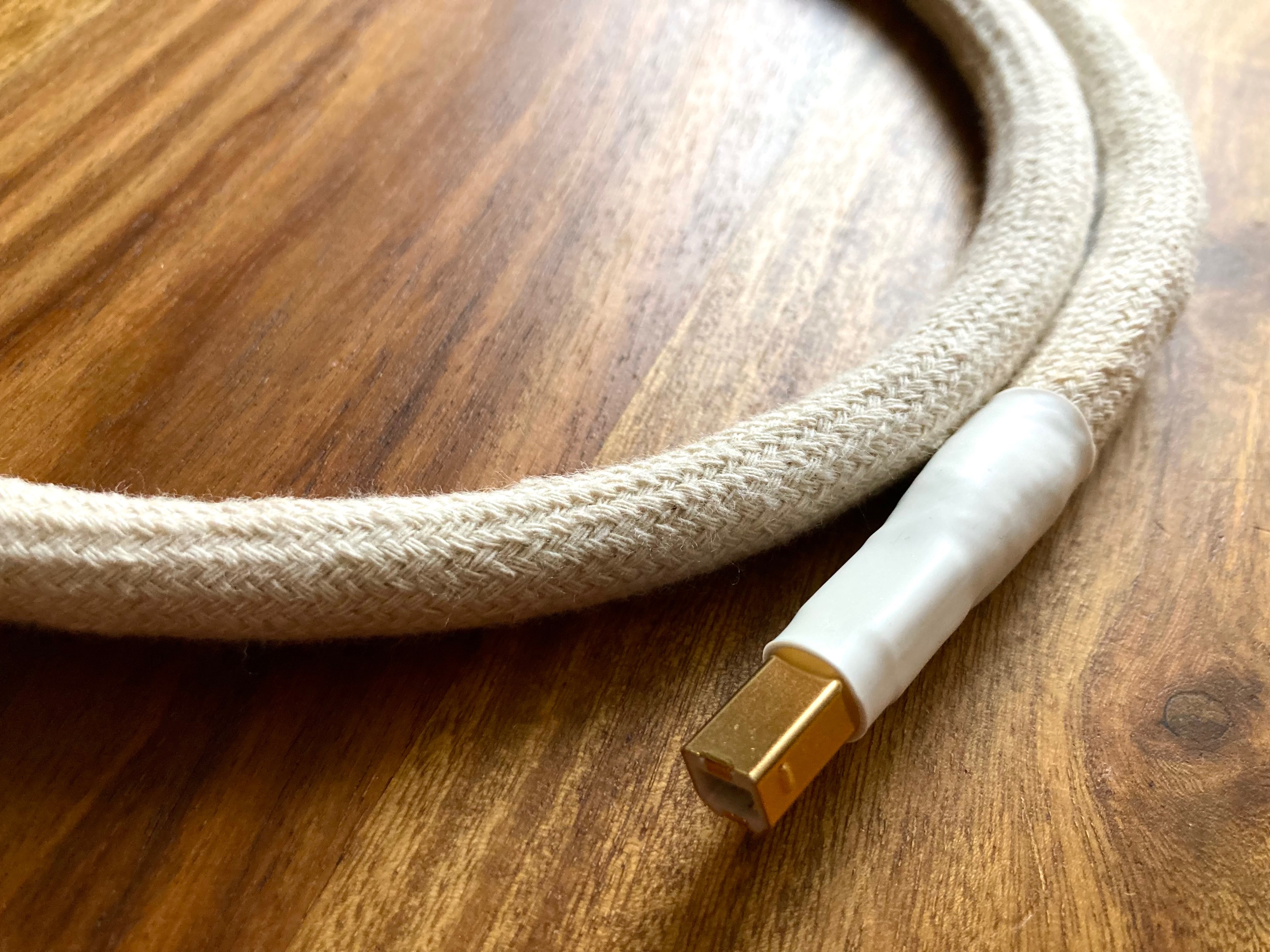

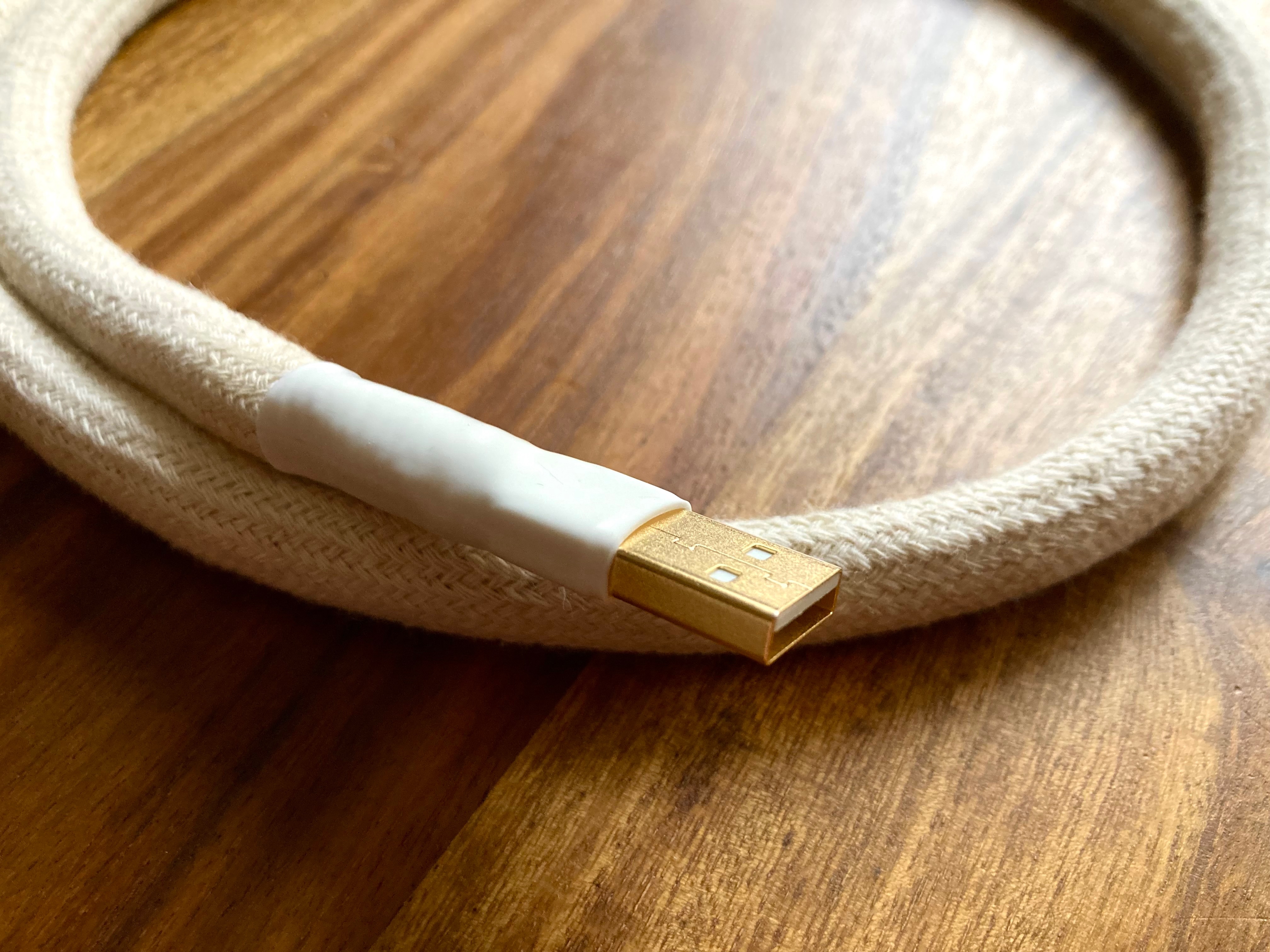

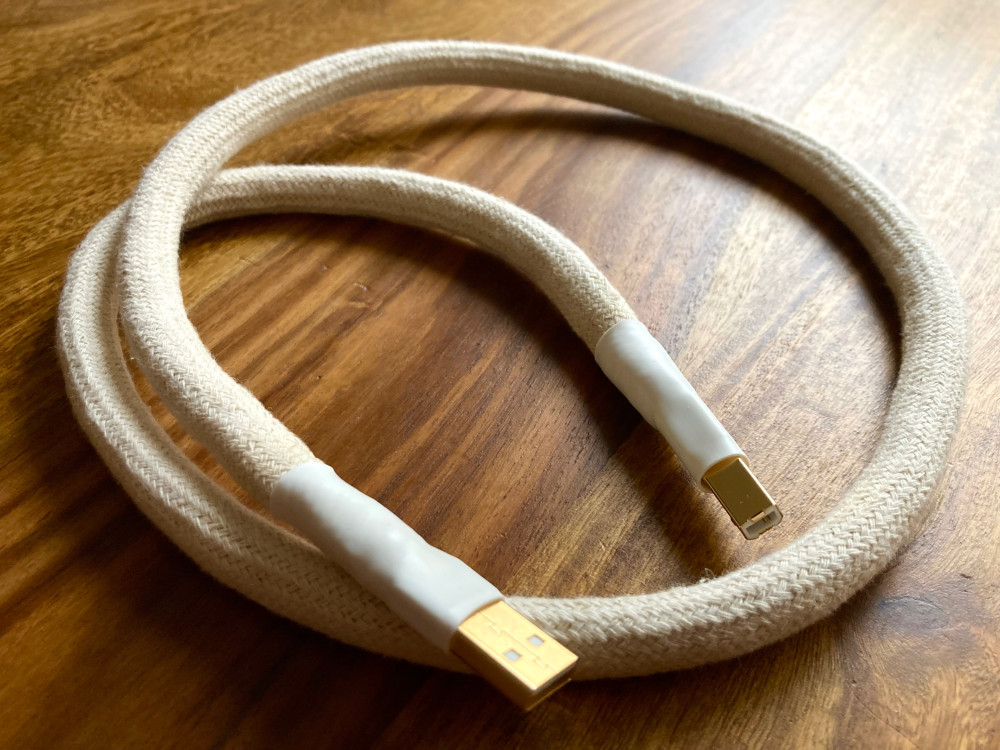

Galactic Series USB kábel

- JCS22-1000N 4N tömör ezüst vezetők
- Kezeletlen, színezetlen, természetes pamut szigetelő rétegek
- Négyesfonat geometria
- Szénszálas zaj elnyelő réteg
- Három természetes pamut réteg a vezetők és a zaj elnyelő réteg között

2024 utolsó negyedévétől lesz elérhető

Az ára egy 1m-es változatnak 170.000Ft bruttó lesz.

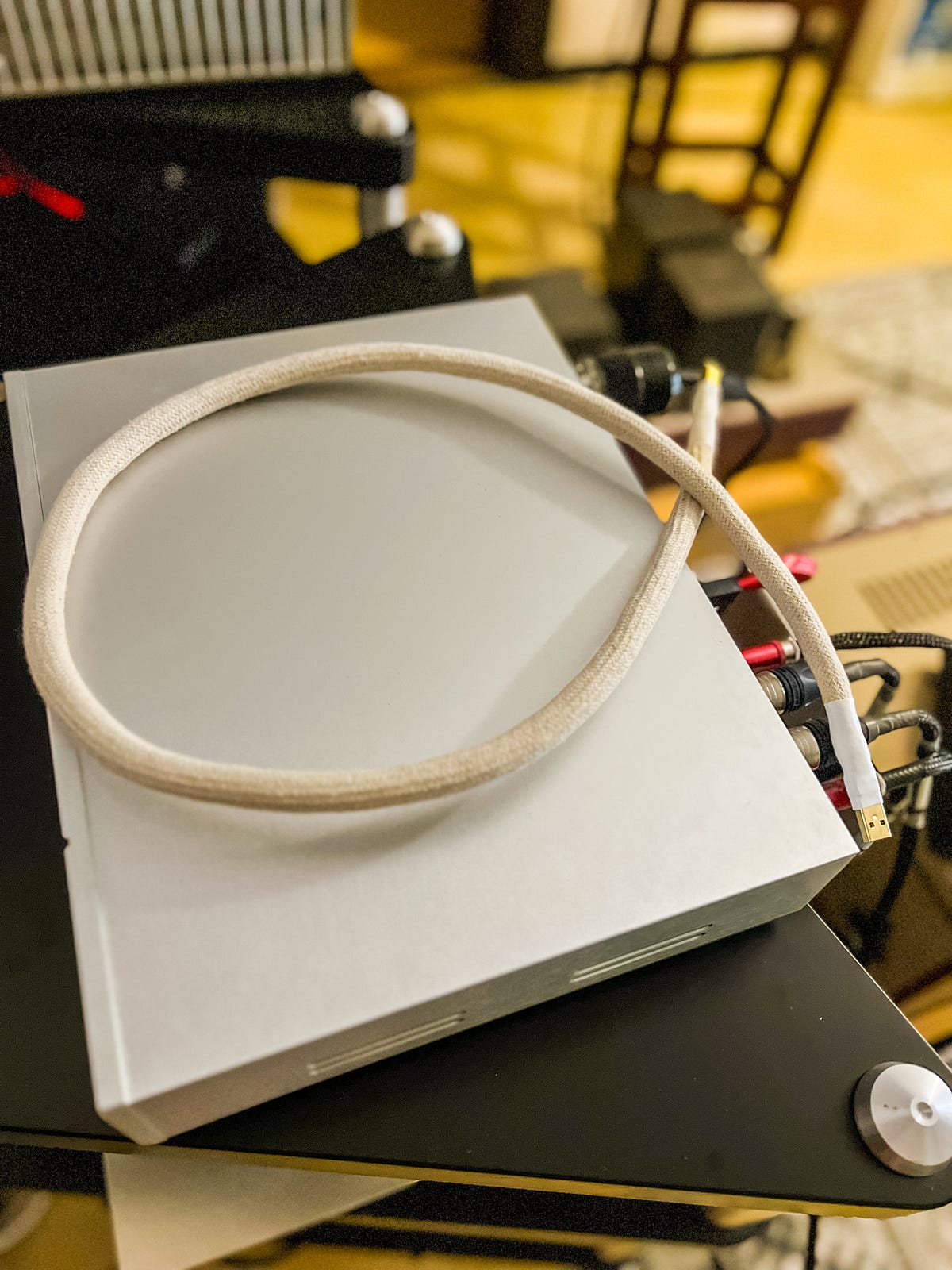

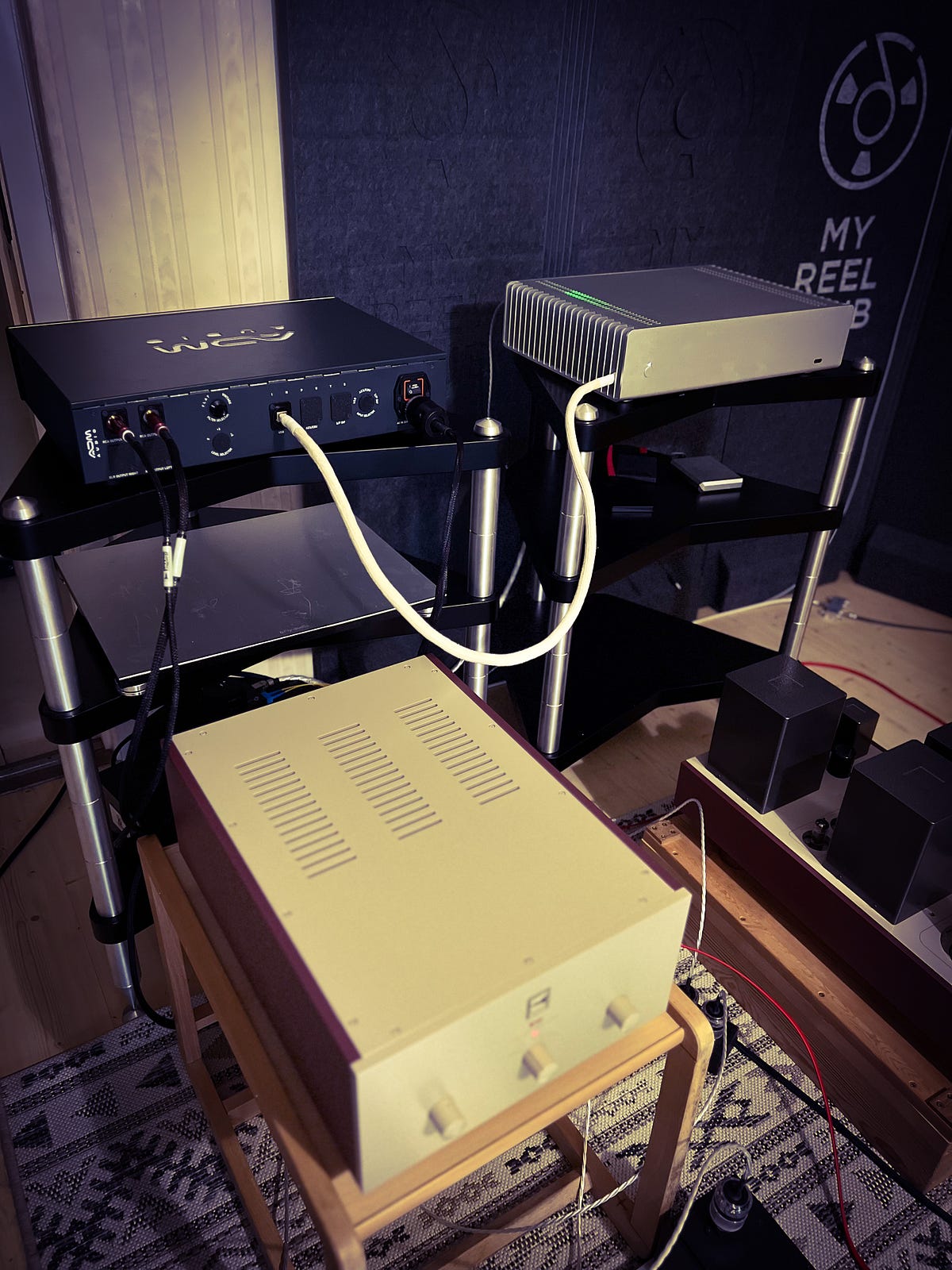

Fogjuk használni a bemutatott USB kábelt, a KME/My Reel Club szobában. Most próbálom.
Meggyőző hangú, igényesen elkészített darab.

[sutemenyx]

Galactic Series USB kábel

- JCS22-1000N 4N tömör ezüst vezetők
- Kezeletlen, színezetlen, természetes pamut szigetelő rétegek
- Négyesfonat geometria
- Szénszálas zaj elnyelő réteg
- Három természetes pamut réteg a vezetők és a zaj elnyelő réteg között

2024 utolsó negyedévétől lesz elérhető

Az ára egy 1m-es változatnak 170.000Ft bruttó lesz.

[sutemenyx]

Egy rövid magyarázatot megosztanék még a Galactic szériás kábelekről.

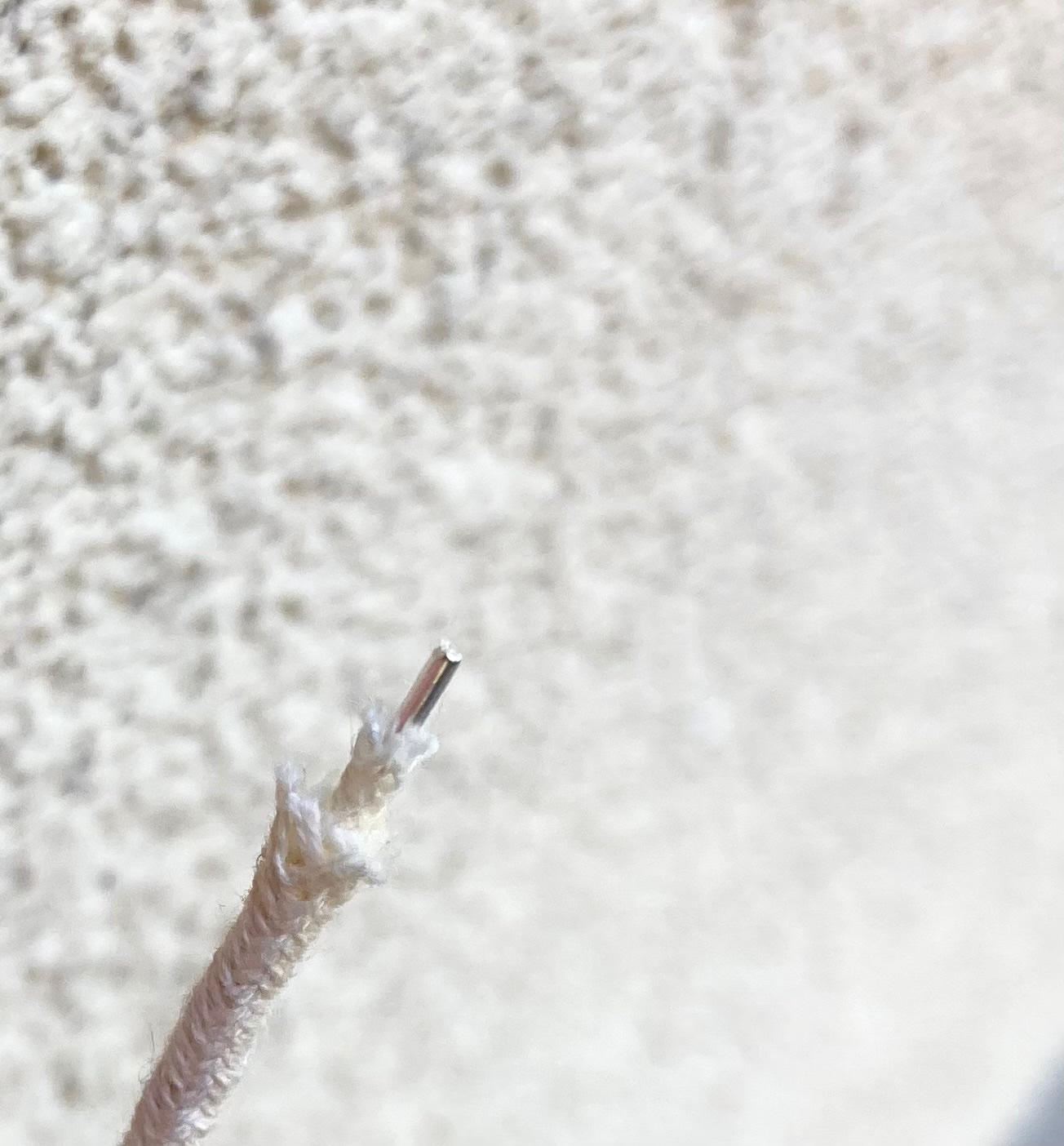

Amit most ki szeretnék jobban fejteni, az a vezetőszálak anyaga, ami az előző bejegyzésben említett JCS22-1000N nevű vezető.

Ez a saját gyártású 4N (99.99%) tisztaságú ezüst vezetőnk, amiben a JCS az a Joint Crystal Structure szóösszetétel rövidítése. Ez azt jelenti, hogy egyesített kristályszerkezetű az anyag, ami az egyik legfontosabb -ha nem a legfontosabb- tulajdonsága a kész kábelnek.
Nagy vonalakban arról van szó, hogy a huzalkészítés során a mechanikus behatásoktól széttöredezik a huzalanyag kristályszerkezete, az anyagtorlódások és szakadások miatt sok apró kristályhatár keletkezik, ami a hangnak kifejezetten rosszat tesz.
Mi azonban kifejlesztettünk egy eljarást arra, hogy a vezetőben ezt a sok kis apró kristályhatárt megszüntessük, és így jóval nagyobb szemcseméretű, jóval folytonosabb ezüst vezetőanyag jöjjön létre, ami a hang szempontjából nagyon-nagyon fontos.
Az 1000-es szám arra utal, hogy 1000um, azaz 1mm átmérőjű vezetőkről van szó, az N jelölés a végén pedig azt adja meg, hogy természetes pamut szigeteléssel rendelkezik, dupla rétegben.

Ezeket azért is szerettem volna megosztani, mert szerepelni fog másféle átmérőben, másféle szigeteléssel is másik kábel sorozatban az anyag.
Például az egyel kisebb, még nem bemutatott Solar sorozatban JCS22-600N vezetők találhatóak az analóg vonalon, míg a digitális kábelekben JCS22-600T, azaz a teflon szigetelésű tipusok lesznek.

[sutemenyx]

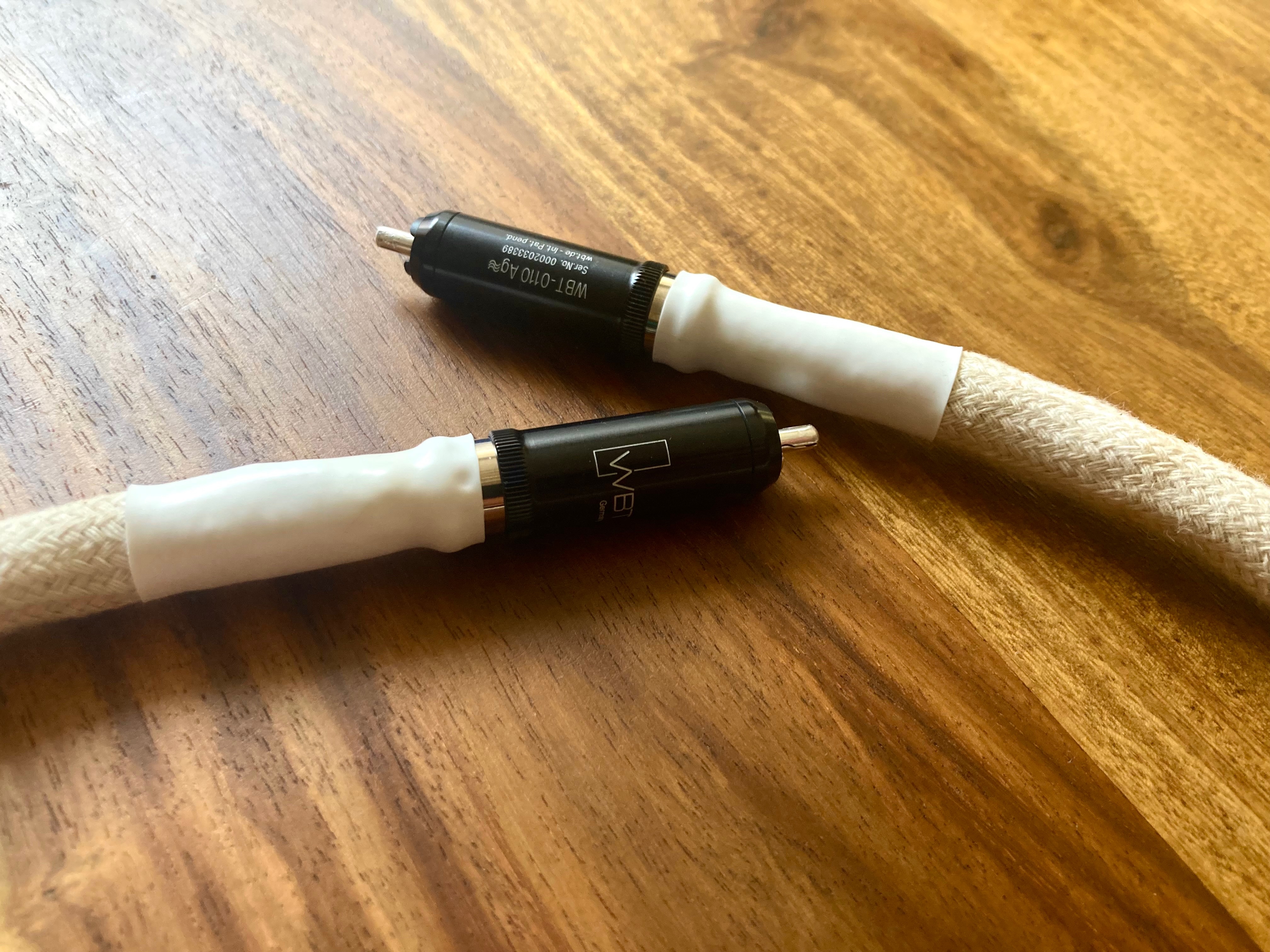

Sabo Audio - Galactic Series analóg összekötő kábel

- JCS22-1000N 4N tömör ezüst vezetők
- Kezeletlen, színezetlen, természetes pamut szigetelő rétegek
- Szimmetrikus, hármasfonat geometria, ami alkalmas aszimmetrikus (RCA) és szimmetrikus (XLR) kábelekhez is
- Szénszálas zaj elnyelő réteg
- Három természetes pamut réteg a vezetők és a zaj elnyelő réteg között
- WBT Ag 110 ezüst RCA dugók az aszimmetrikus kivitelű összekötőkábeleken

2024 utolsó negyedévétől lesz elérhető, de
a Budapest Audio Expo 2024 kiállításon ezzel is találkozhattok majd.

[Vinkler]

Az ezüst utazó!
