Streamer 23

[sutemenyx]

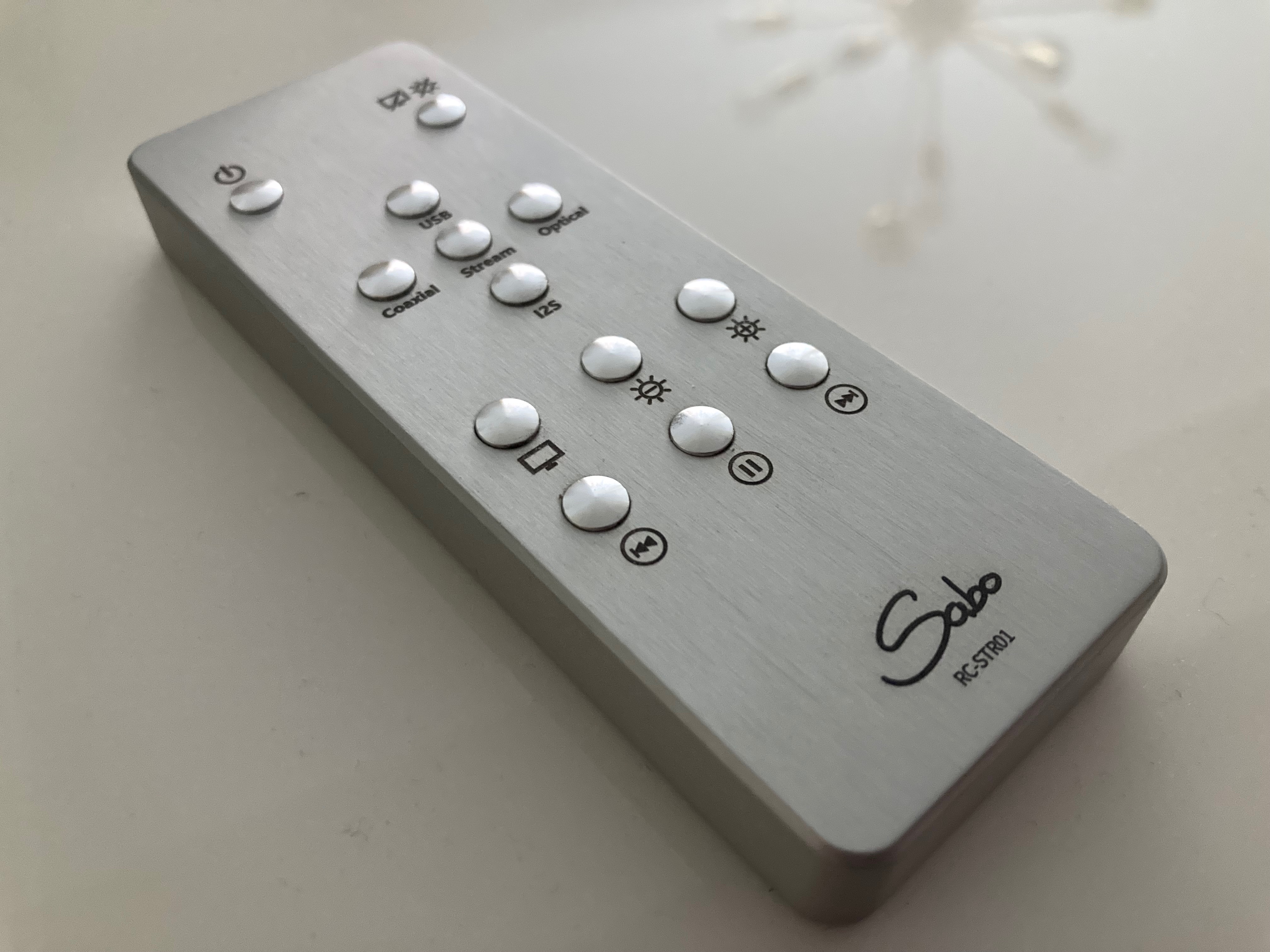

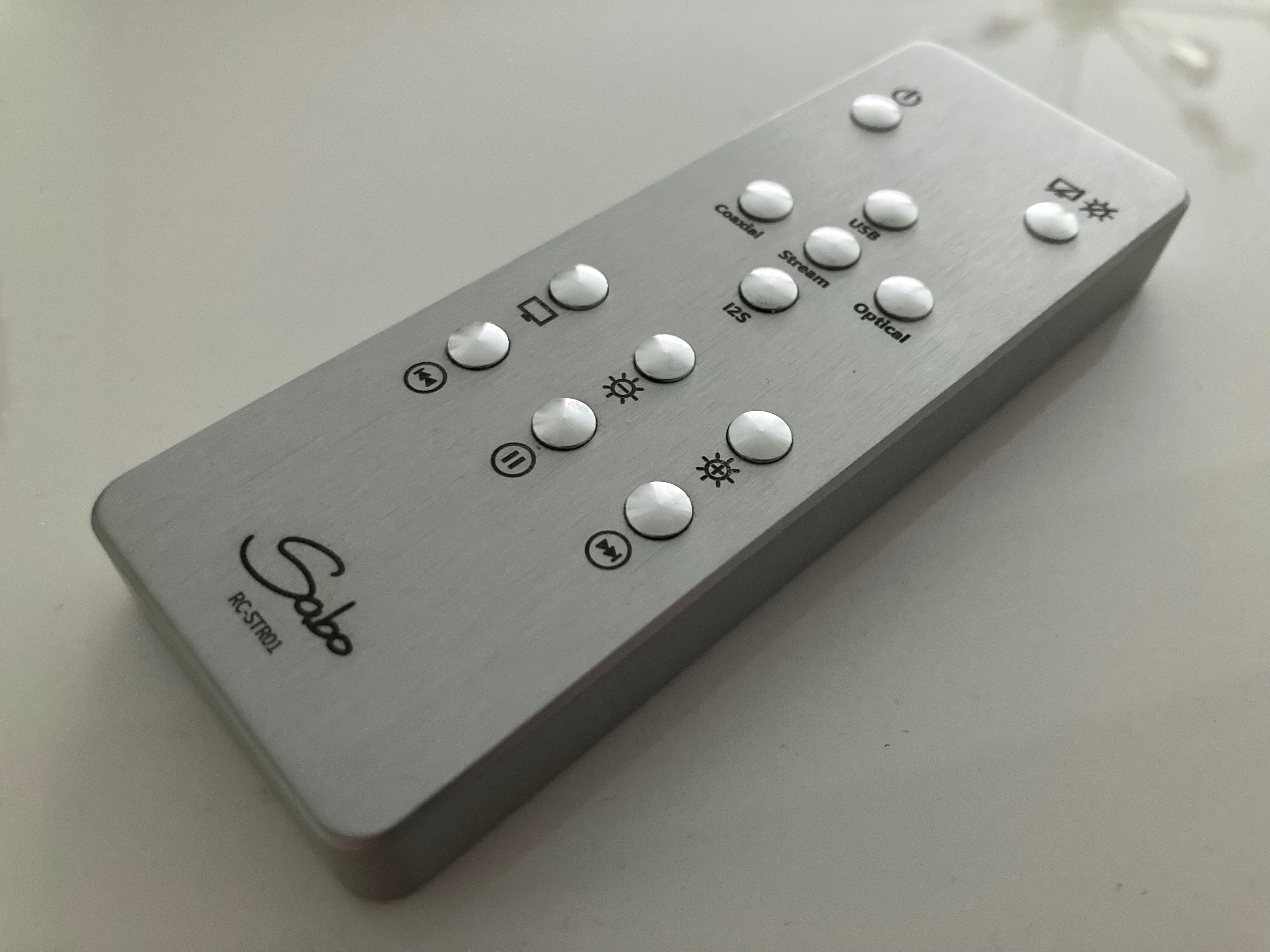

Táv

[sutemenyx]

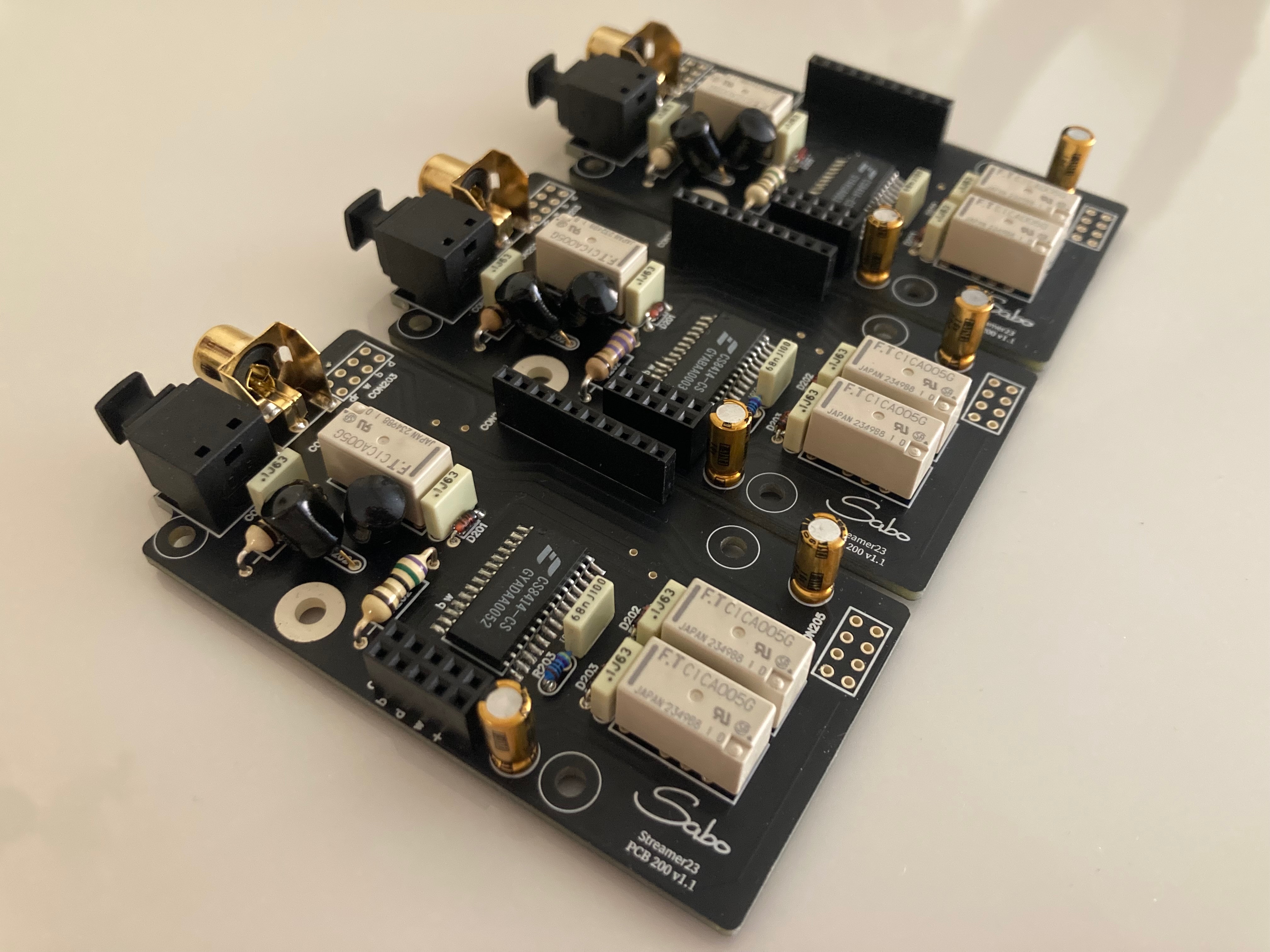

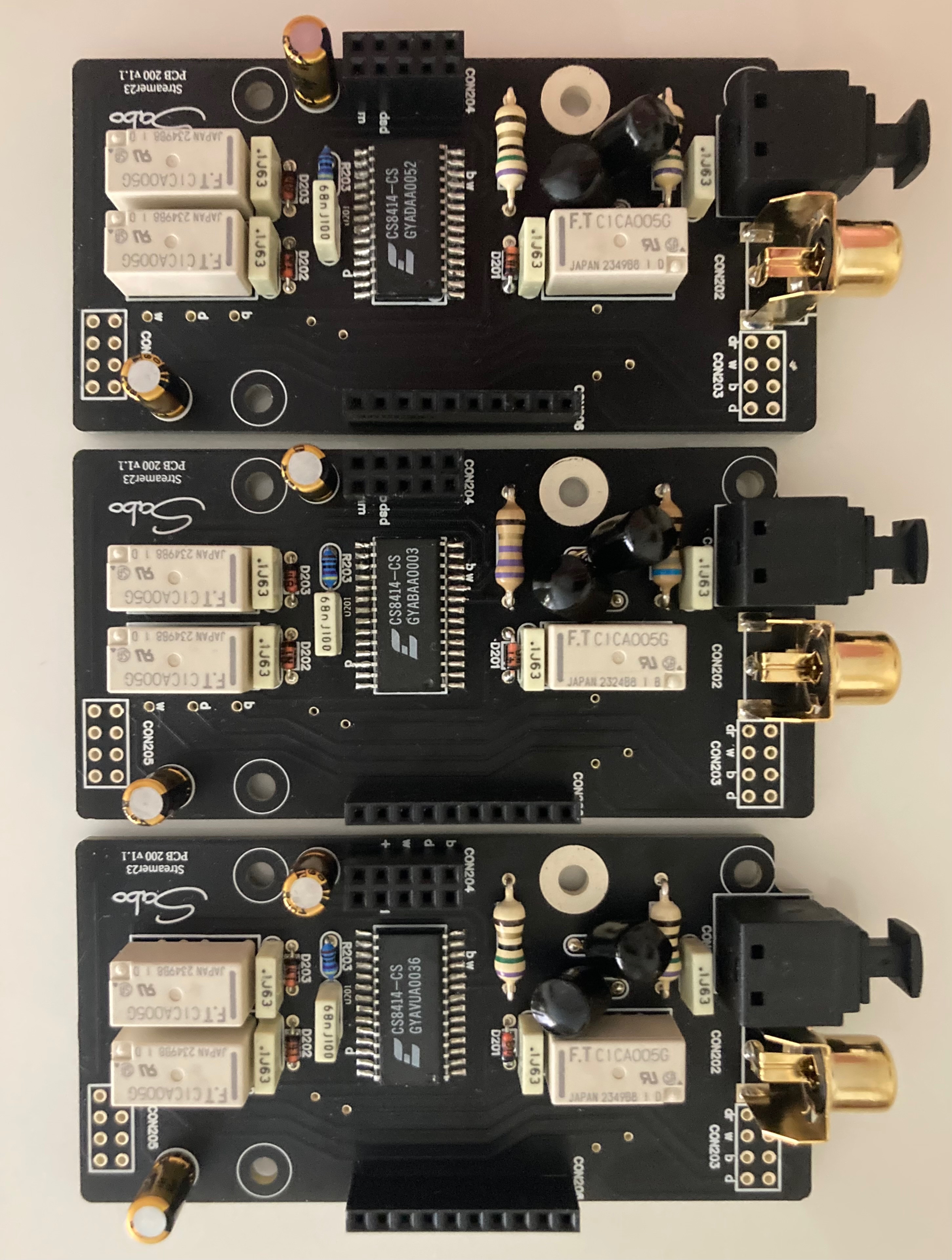

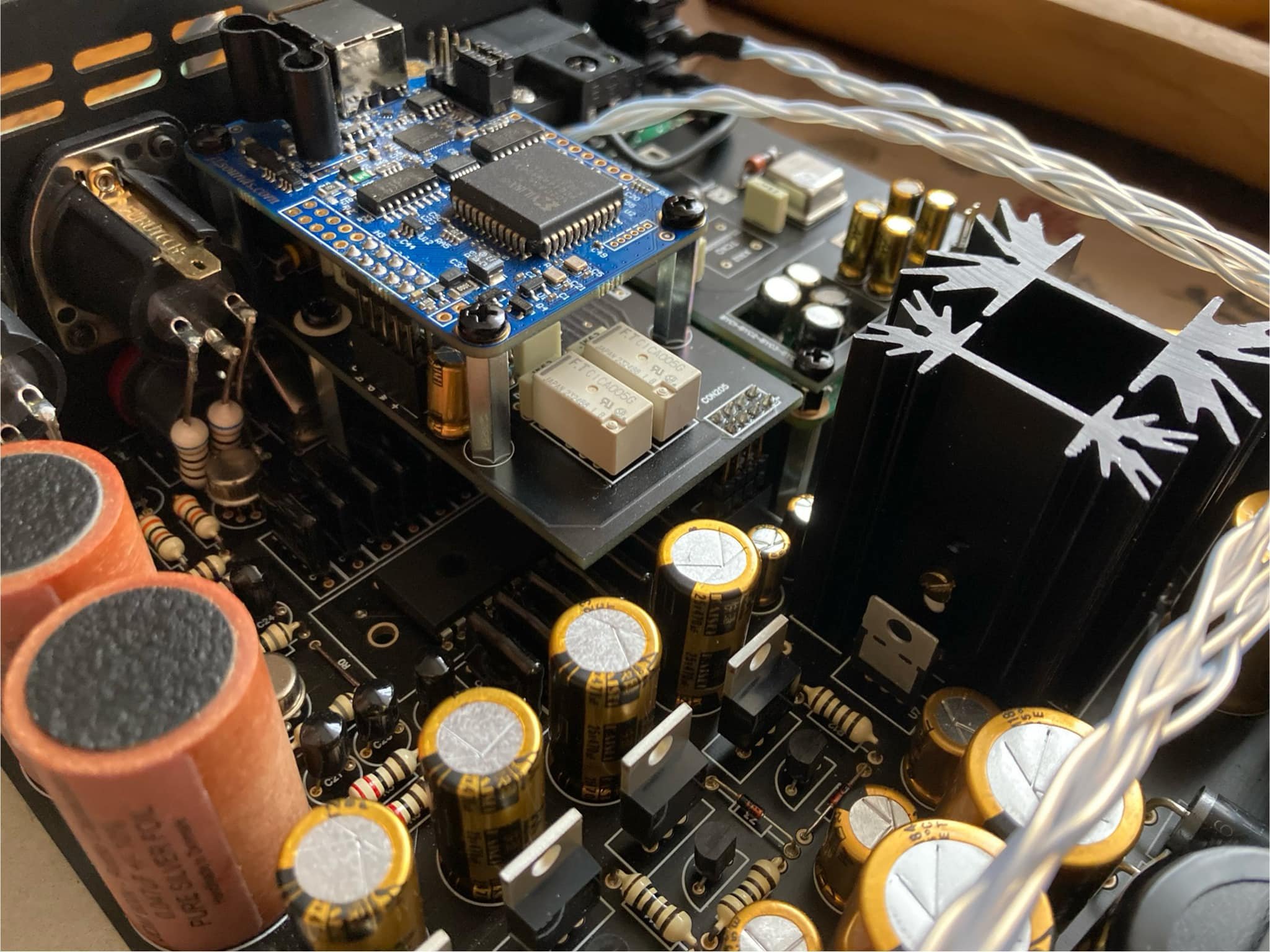

SPDIF és Clock panelek:

[sutemenyx]

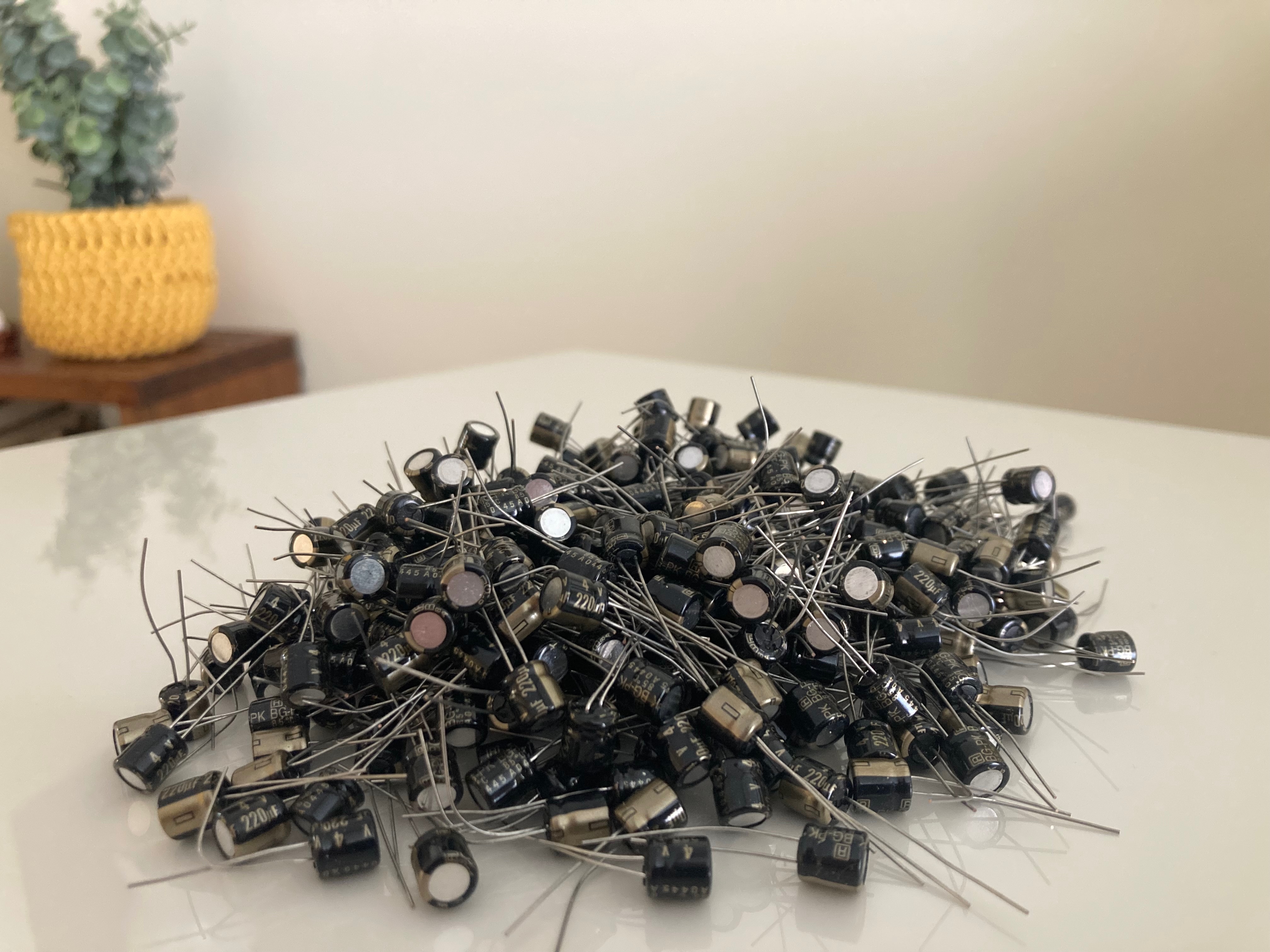

Eredeti Rubycon Black Gate PK kondenzátorok kerülnek minden Streamer23 Signature modellre

[sutemenyx]

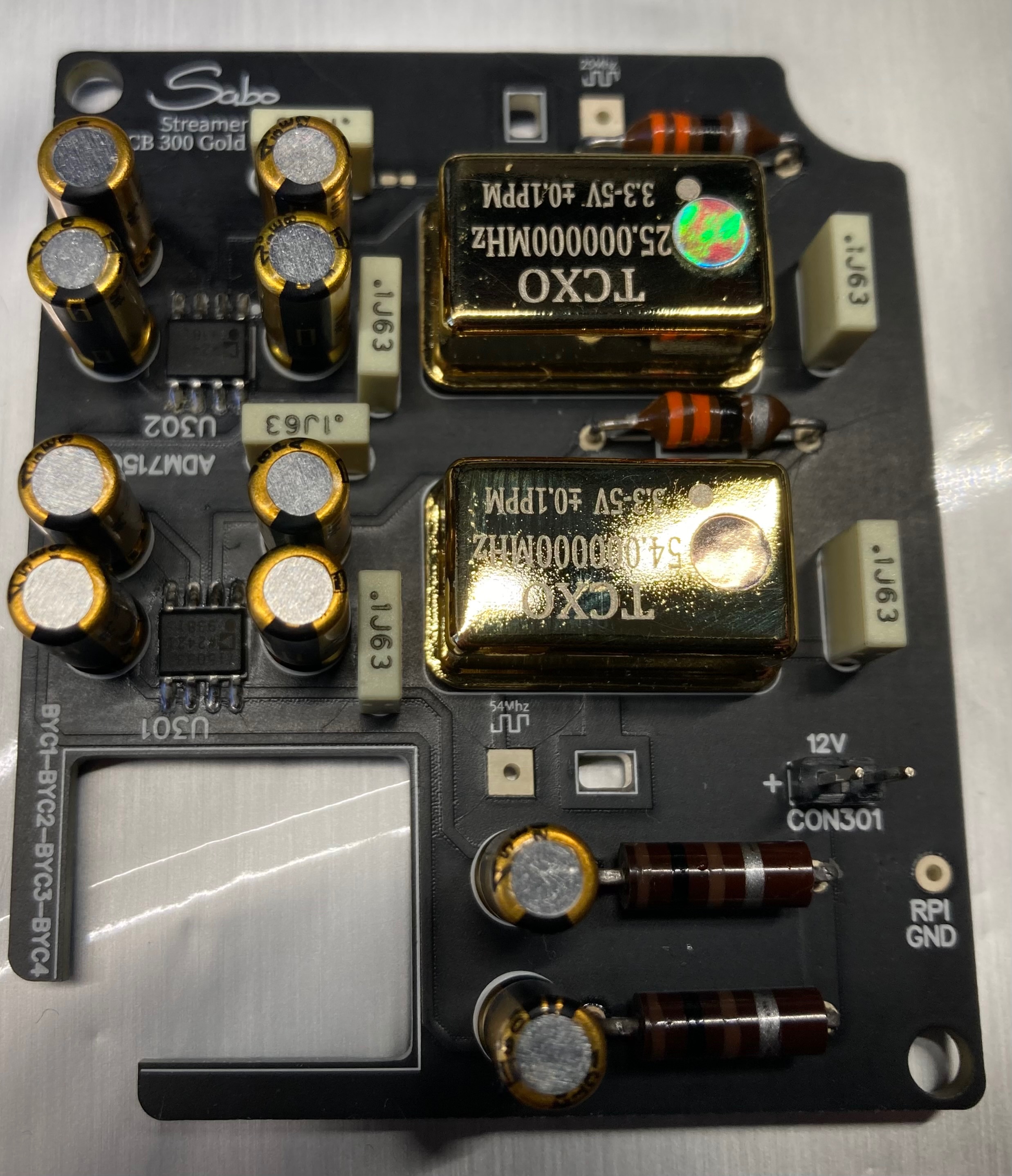

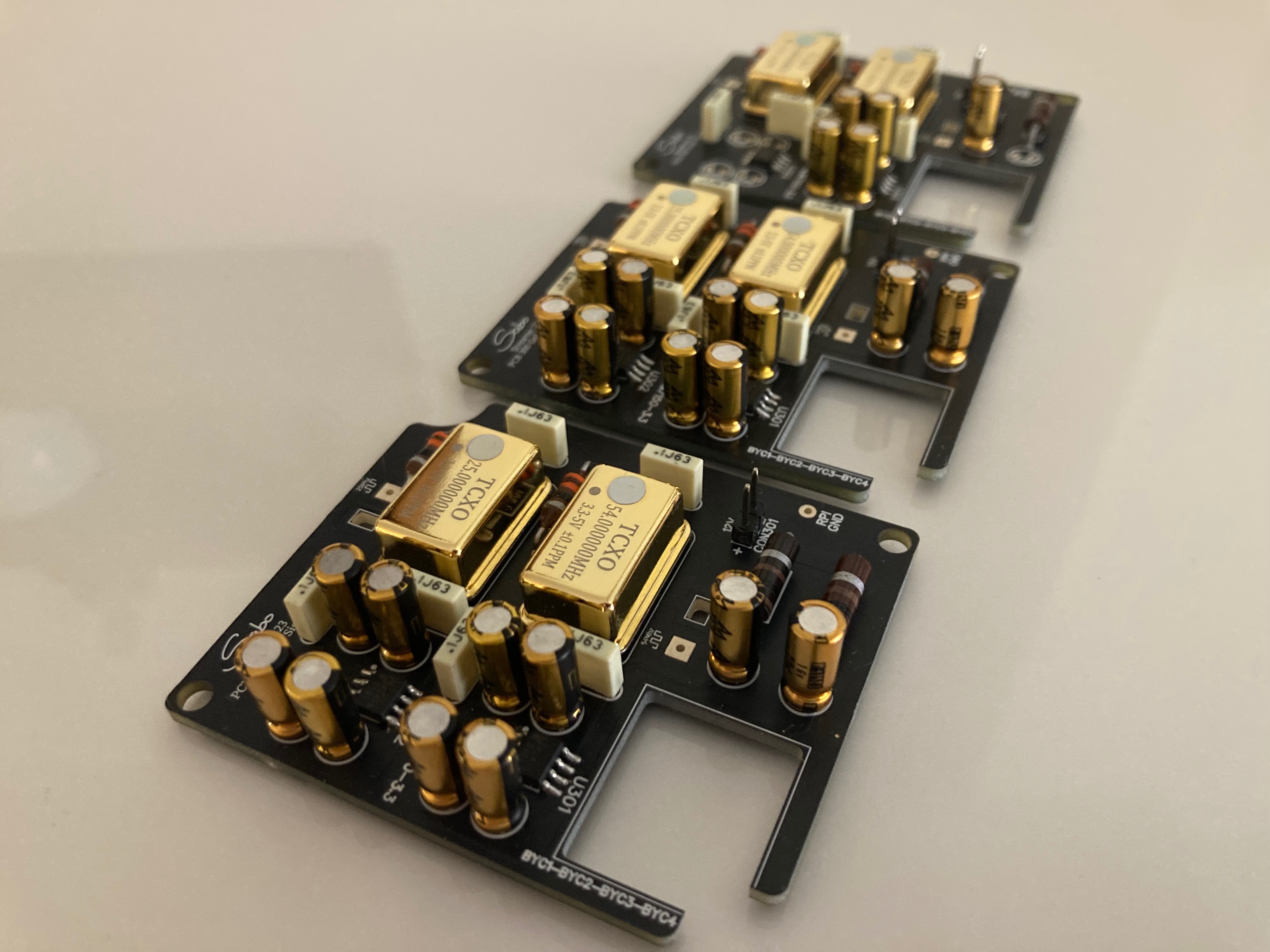

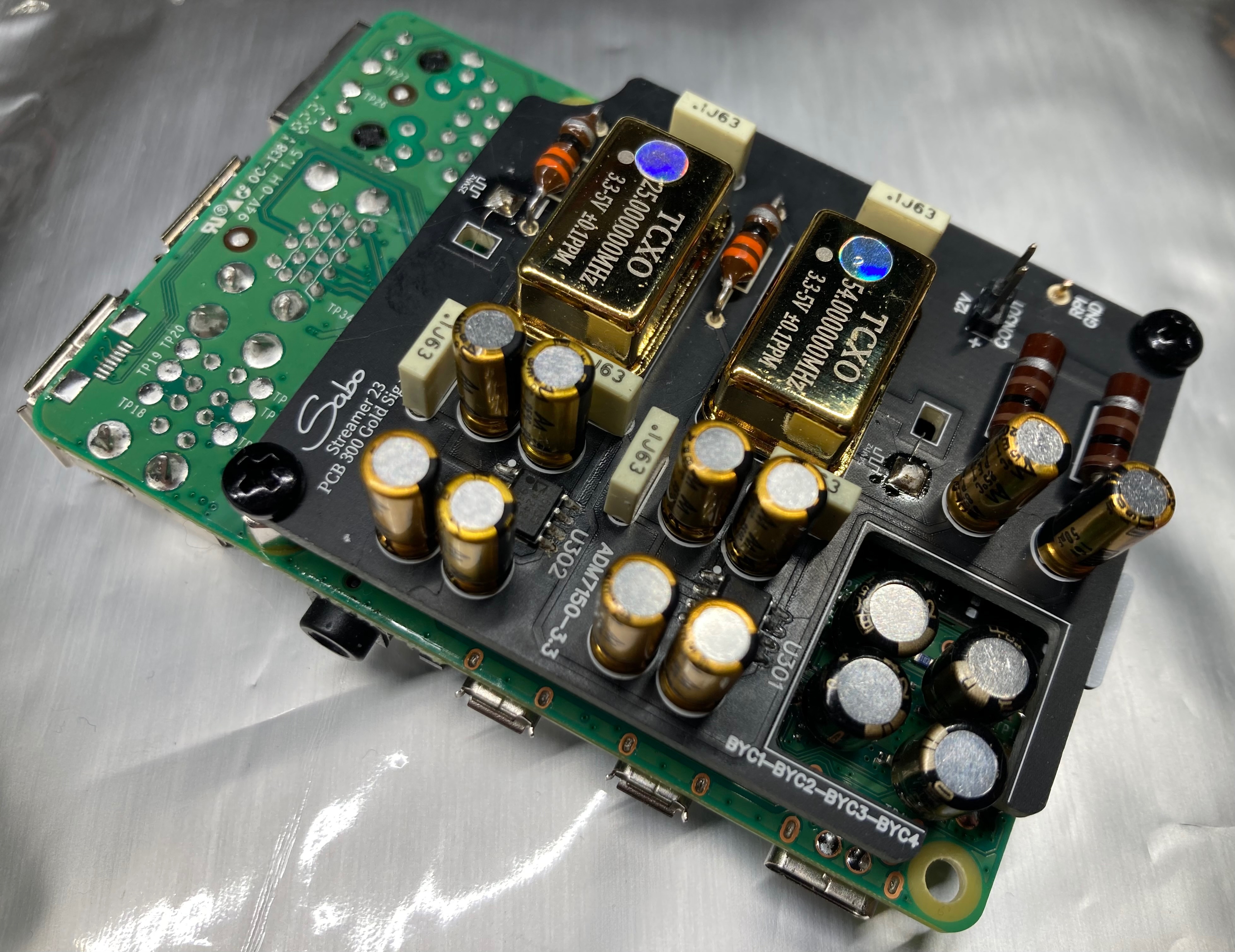

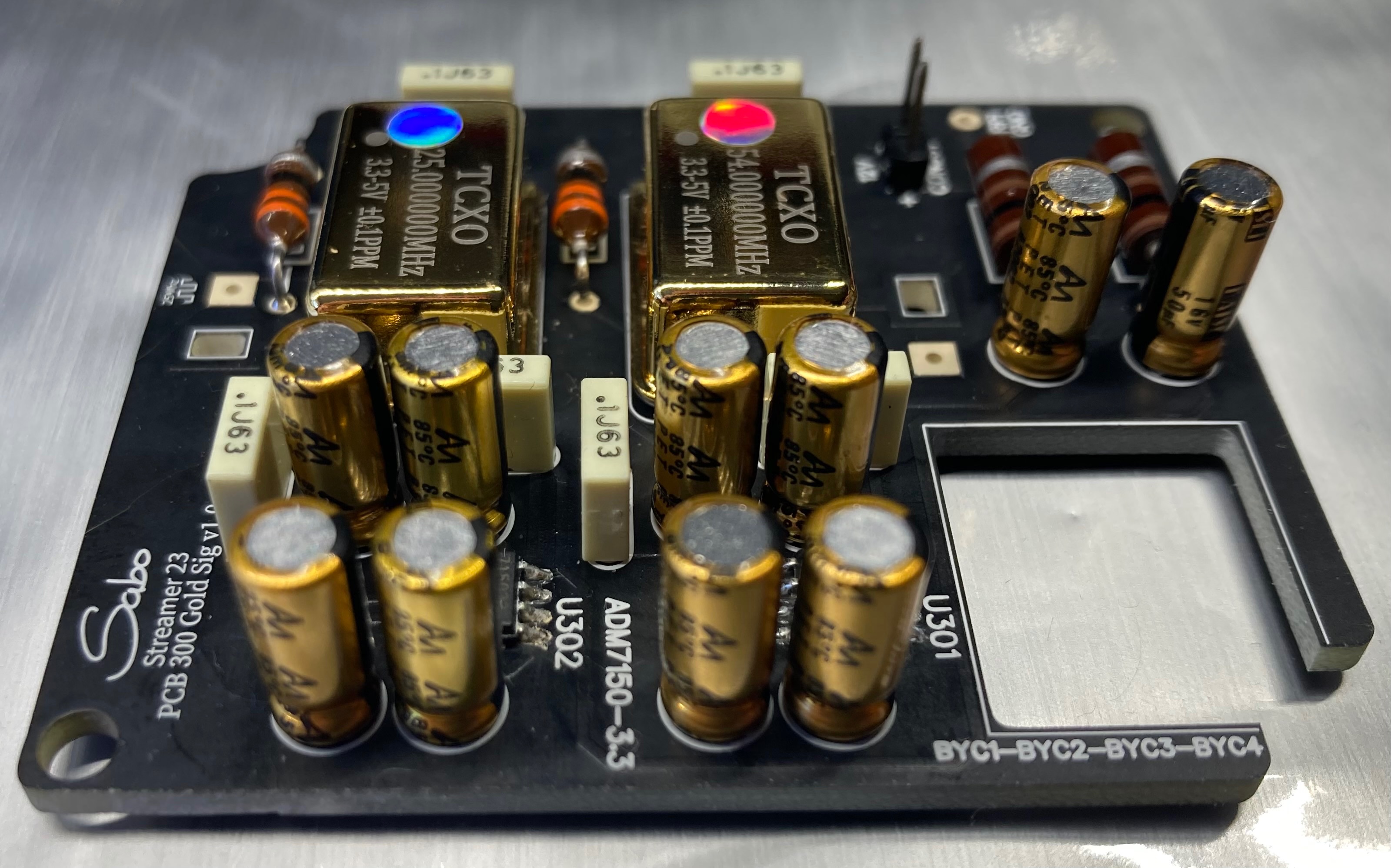

Új dual clock generator modul

[sutemenyx]

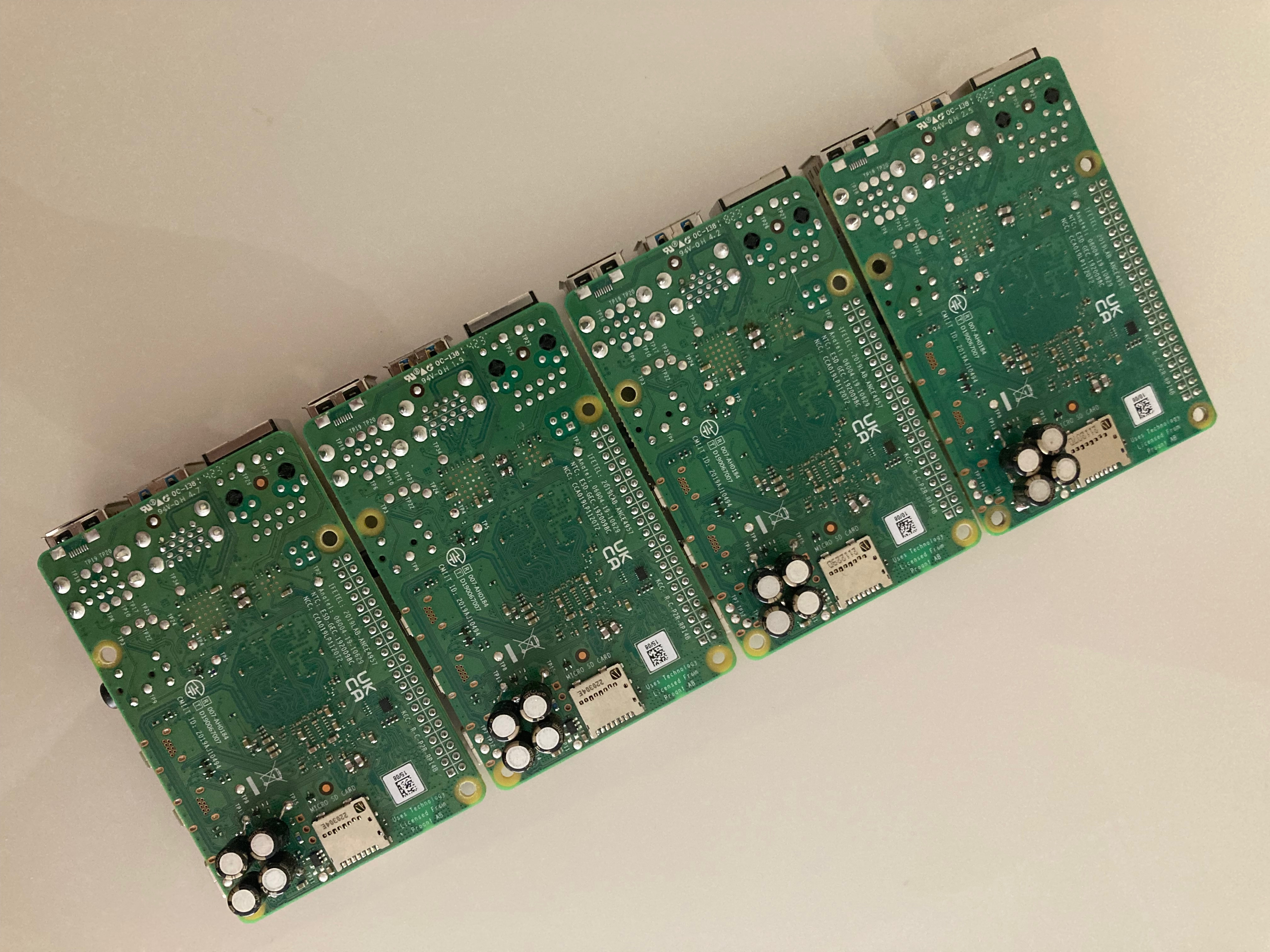

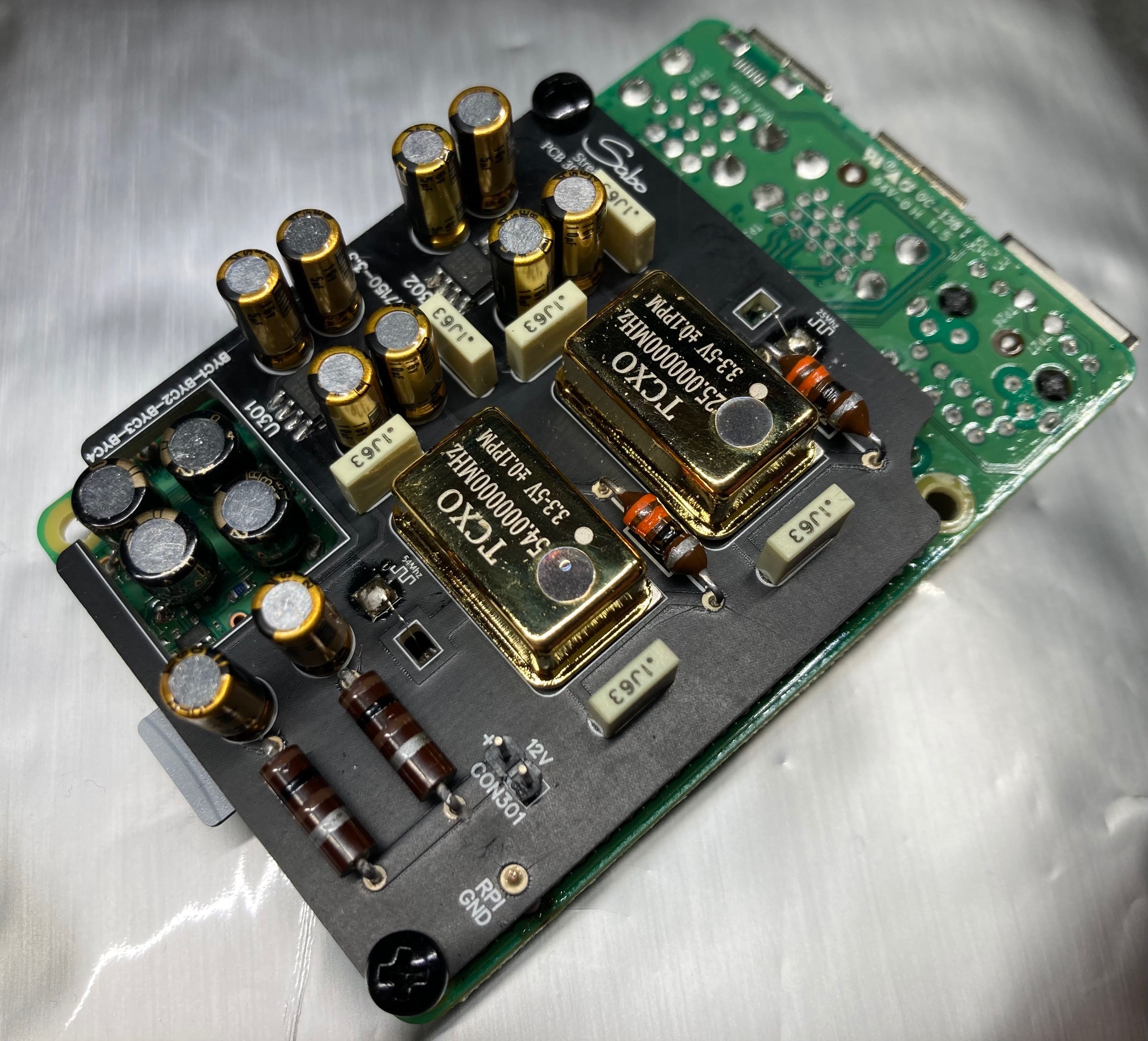

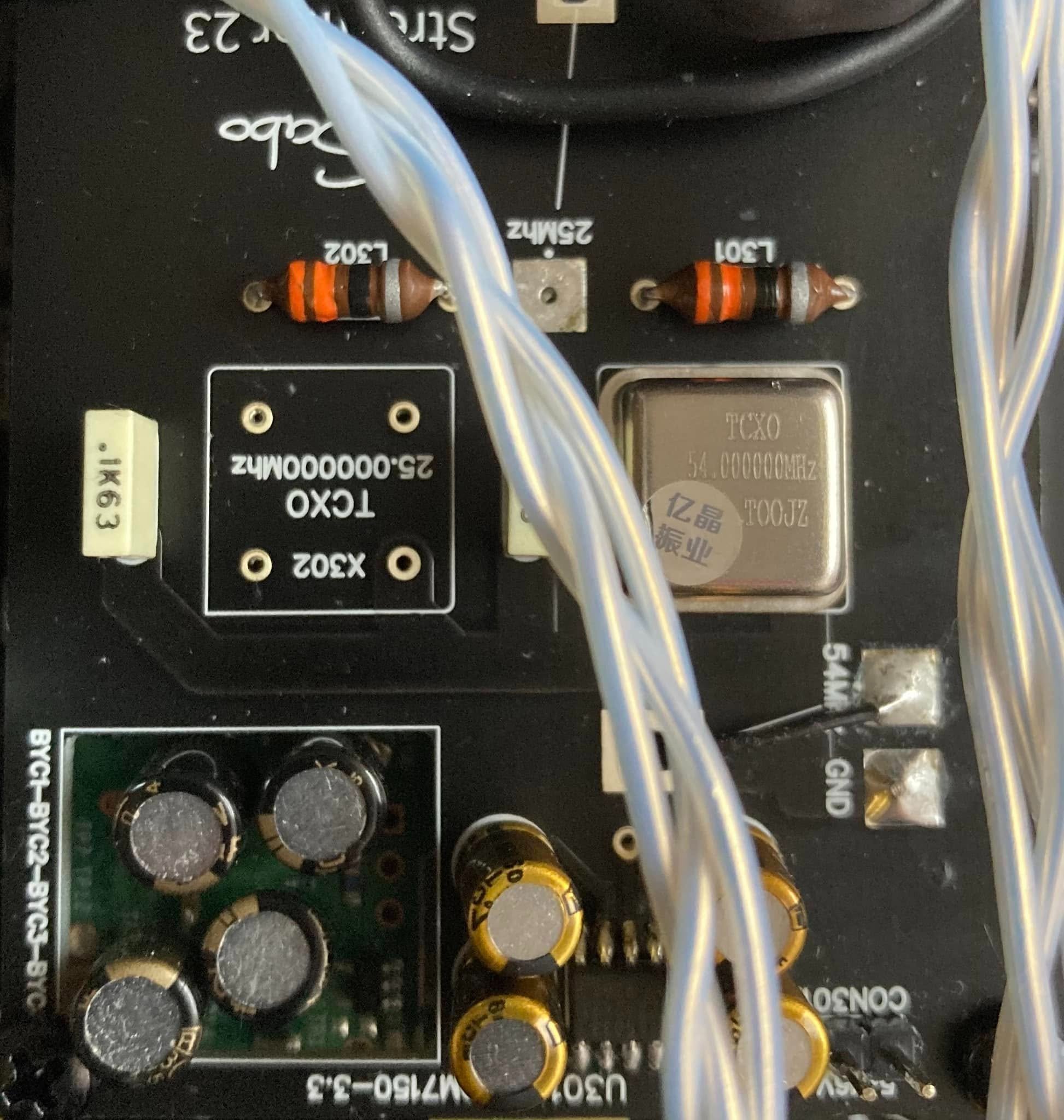

TCXO cpu reclock is lesz a Signature modellekben.

[sutemenyx]

Streamer 23 Signature

[dumdum]

Nagyon szép.
Akár egy olasz manufaktúra dizájnja.
Én az egyszínűt preferálom mert kerülöm a lakkfekete dolgokat.)))

[sutemenyx]

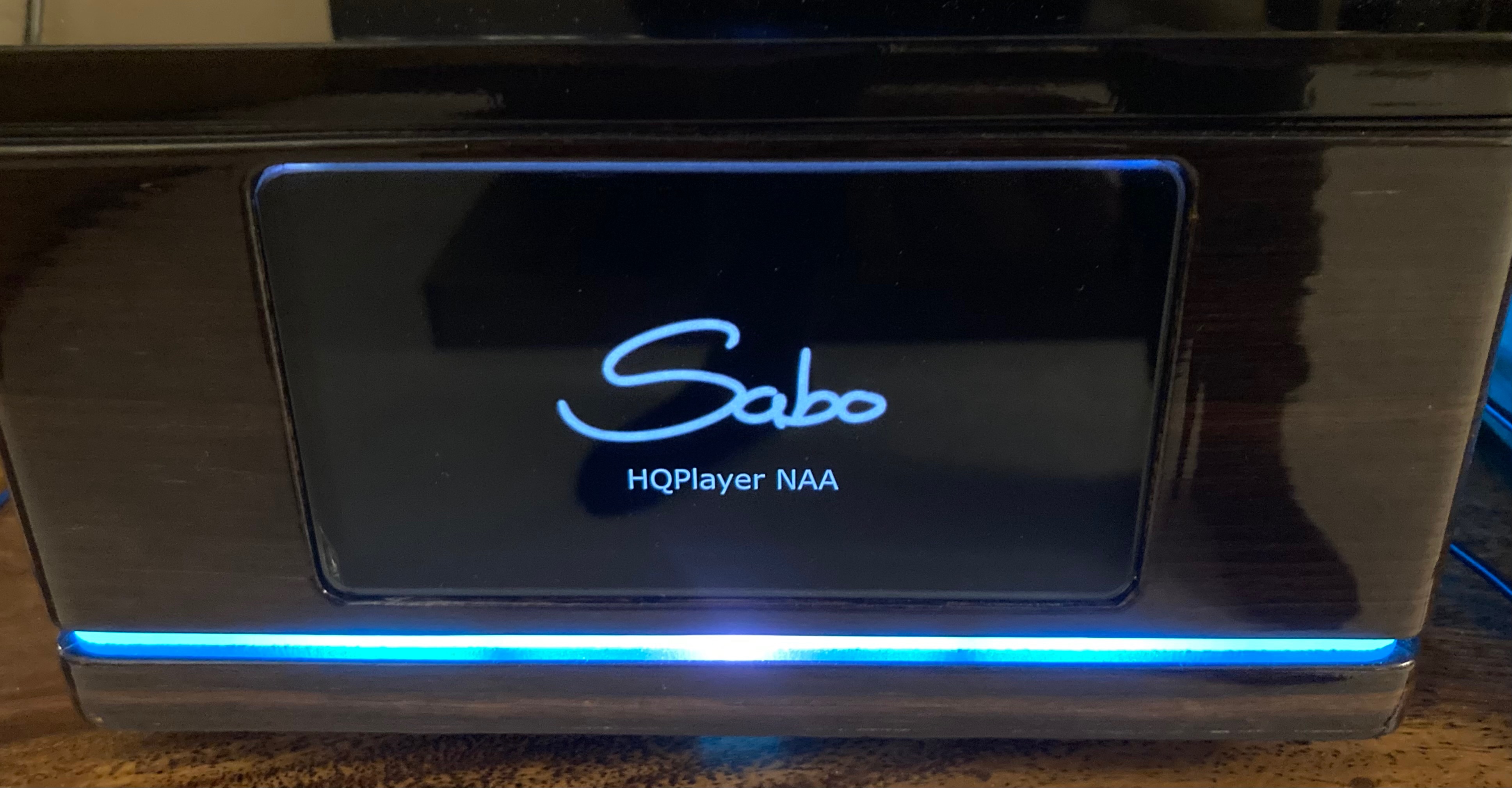

A HQPlayer Network Audio Adapter üzemmód is immár a támogatott rendszerek listáján, ilyen telepített rendszer is járni fog a készülékhez. Összesen 4db SD kártya lesz a csomagban:

- Audirvana
- Volumio
- Roon Bridge
- HQPlayer NAA

[sutemenyx]

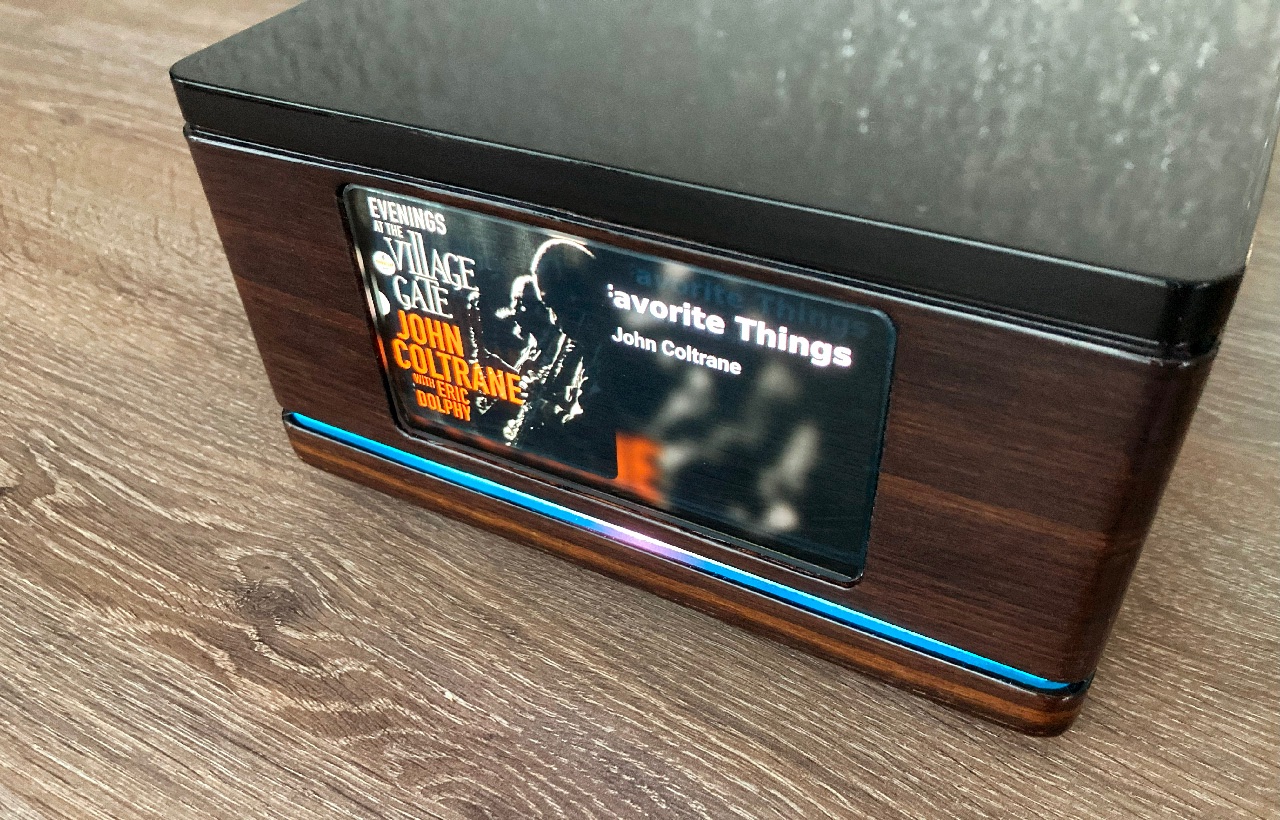

Streamer 23 Signature - végső prototípus

[sutemenyx]

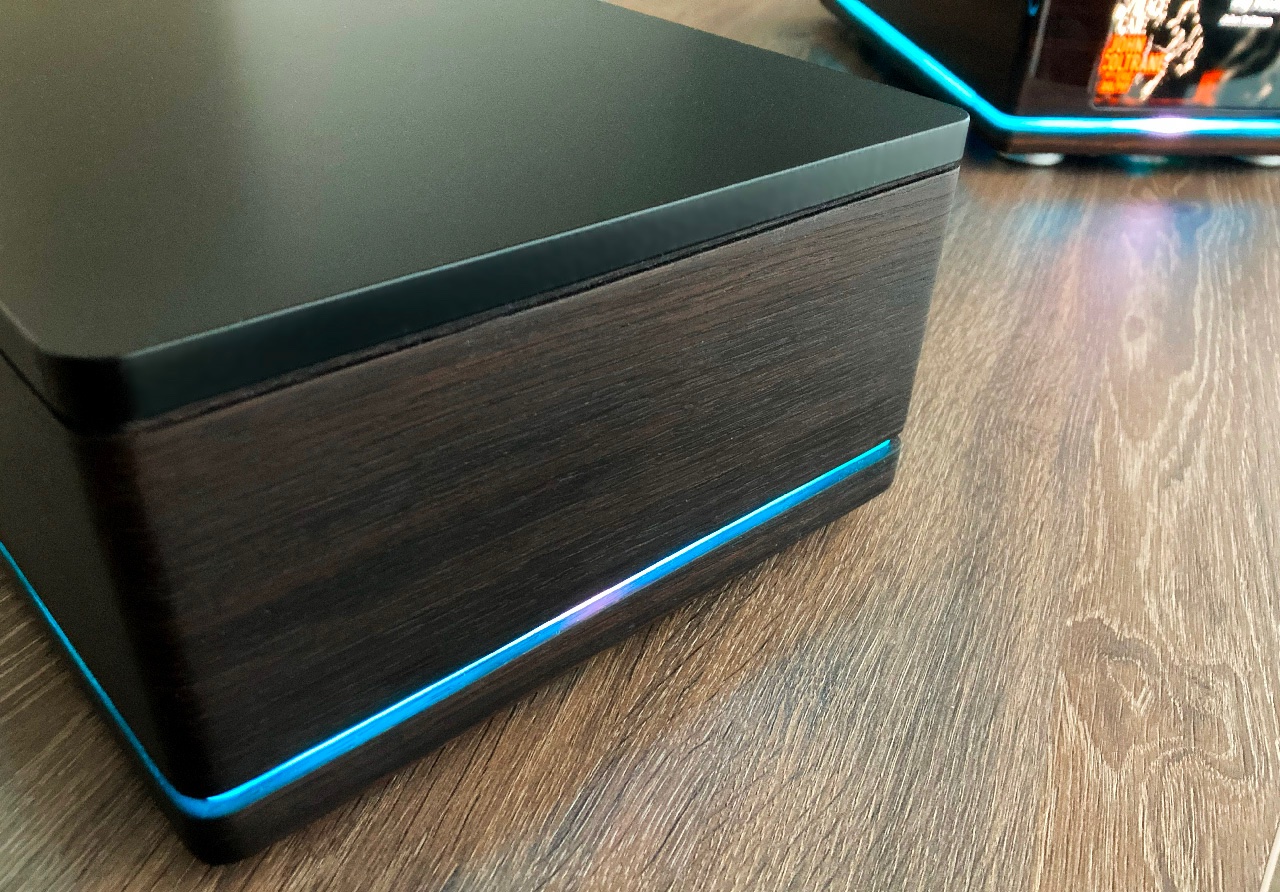

Streamer 23 Standard - végső prototípus

[sutemenyx]

https://www.audioexpo.hu/kiemelt-termek ... -signature

http://saboaudio.eu/Streamer23Signature.html

[sutemenyx]

Még nem rendes termékfotó, de azért fényben könnyebb fotózni.

[sutemenyx]

Kezdődnek a mechanikai véglegesítések.
Közben pedig készülnek a látványtervnek megfelelő végleges dobozok is.

[sutemenyx]

Nagyon keveset írsz a legfontosabb egységről a DAC-ról. Érdekelne a megoldása, hogy hány bites, mivel állítja elő a referencia feszültséget, és hogy hogy néz ki a kimenete, milyen a 10kHz-s négyszögjel átvitele. Legalább egy fotót feltehettél volna róla.

Először is hadd szögezzem le, hogy tudom ki vagy, korábban itt dyscus néven tevékenykedtél. Az elmúlt egy napban a facebookon trollkodtátok szénné Biggivel karöltve a kábel ismertetőmet, s most idejöttél -egyelőre tisztázatlan szándékkal- és rákérdezel dolgokra. Mivel azonban a kérdések stílusa egyelőre udvarias és valóban közérdekűek lehetnek, így természetesen megválaszolom őket.

A DAC 16bites alapvetően. 16biten 192kHz mintavételi frekvenciáig használható, de 24 vagy 32bites folyamot is lekezel, ekkor a legmagasabb mintavételi frekvencia 96kHz lehet.
A referencia feszültség előállítás külön tápkörben történik, ennél részletesebben majd a letölthető szervízkönyvben lesz kikereshető, amint kereskedelmi forgalomba kerül. Mivel ez itt nem DIY topic, így négyszögjel fotókat sem tennék be, ez amúgy is ritkán izgat bárkit DAC-ok esetén.

[bigkópé]

Nagyon keveset írsz a legfontosabb egységről a DAC-ról. Érdekelne a megoldása, hogy hány bites, mivel állítja elő a referencia feszültséget, és hogy hogy néz ki a kimenete, milyen a 10kHz-s négyszögjel átvitele. Legalább egy fotót feltehettél volna róla.

[sutemenyx]

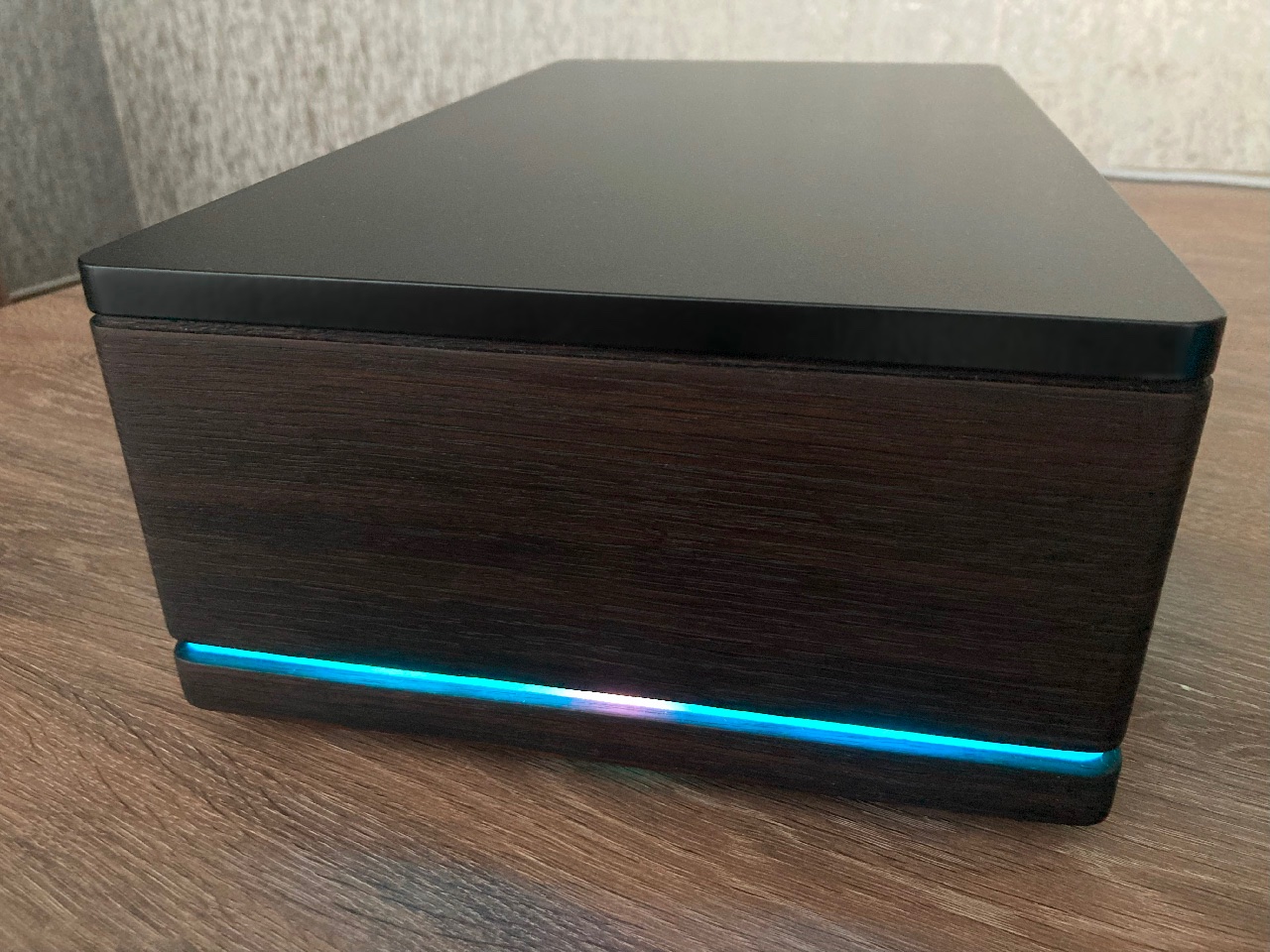

A legkedvezőbb árú változat így fog kinézni sötétbarna színben:

Szinterezett fedlap, olajjal kezelt fafurnér a tömörfa házon.

[sutemenyx]

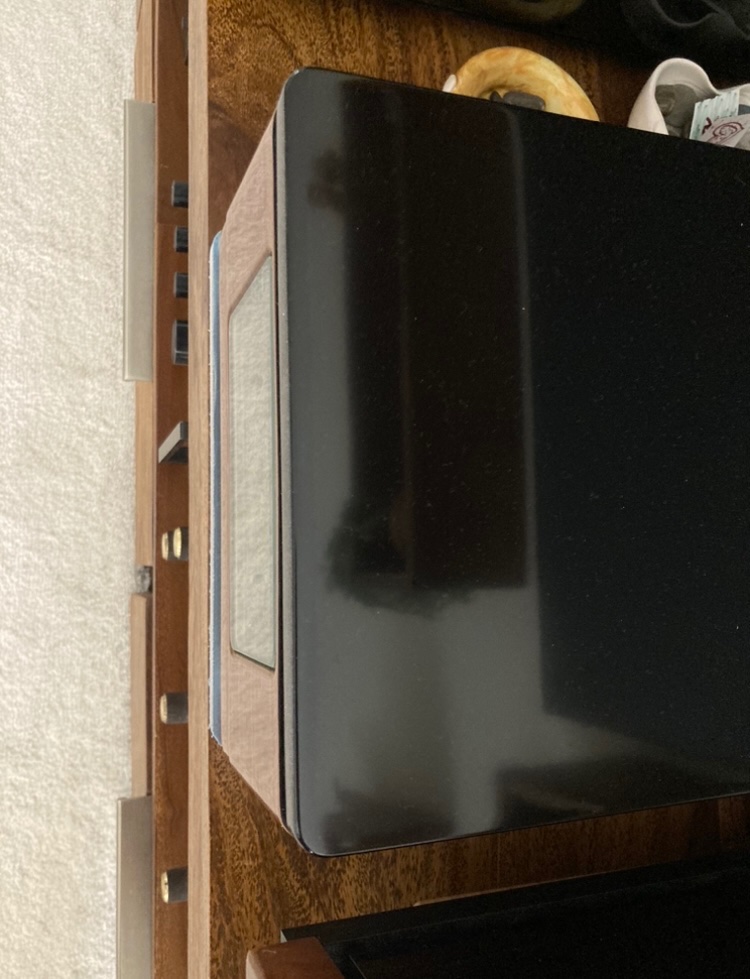

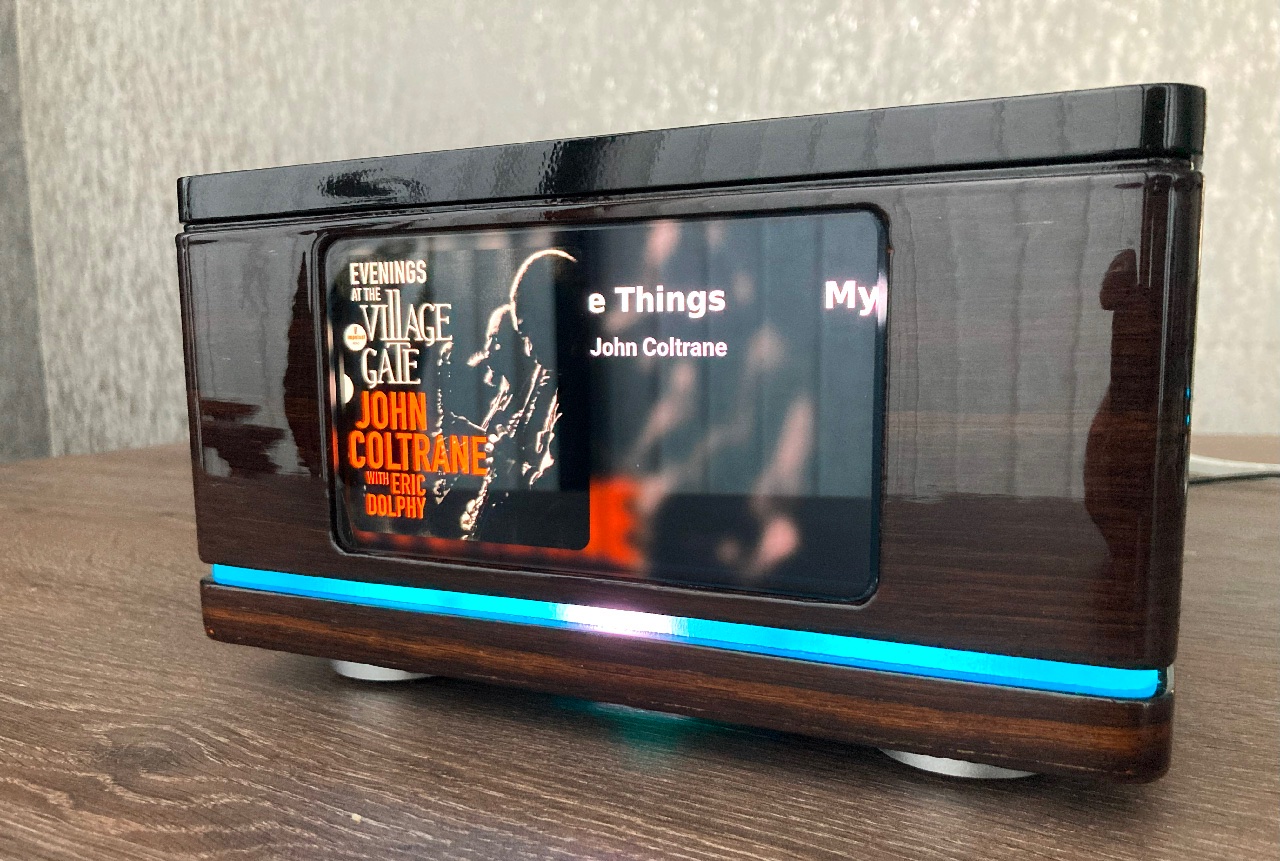

Közben elkészült nagyjából az első prototípusa a készülékháznak. Ilyen első példányok mindig arra hivatottak, hogy kiderüljenek a hibák, hogy miket kell masként csinálni. Ezen is van jónéhány probléma, ám összességében egész vállalható ahhoz, hogy megosszam.
Nem olyan színű, mint az eddigi látványterven, ez most még nem is volt cél. Amerikai dió furnért kapott a doboz és magasfényű a kivitel:




[sutemenyx]

A második kulcsfontosságú dolog az elvi felépítés és anyaghasználat.

A gép lelke egy Raspberry Pi mikroszámítógép, ami az előzőekben taglalt szoftverekkel működik. A digitális/analóg konverziót egy 16bites R-2R rendszerű átalakító valósítja meg. Az elvi működés szempontjából 3 megoldás van, amik nagyon sok előnnyel bírnak a kapott hang szempontjából:
- az R-2R átalakító közvetlenül csatlakozik a Raspberry mikroszámítógép I2S kimenetére, ami a gyakorlatban valóban mindössze 4db vezetèket(fóliacsíkot) jelent. Így semmilyen köztes konverzió és elektronikai elem nincsen a jelútban.
- minden részegység külön tápkörrel rendelkezik: Egy külön transzformátor és egy külön tápkör tartozik a Raspberryhez. Egy külön transzformátor és két tápkör a digitális/analóg átalakító digitális áramköreinek, egy tápkör az usb modulnak és egy az spdif modulnak. Egy külön transzformátor és két tápkör pedig az átalakító analóg áramköreihez és a kimeneti analóg szűrőhöz. Ezeken felül pedig még külön tápkörök vannak szeparált panelen a távirányítóvevőnek, kijelzőnek és a világításnak.
- a hang szempontjából fontos tápok lineáris tranziensátvitelű, no global feedback rendszerű stabilizátorokkal vannak megvalósítva

A kimeneten fix harmadrendű szűrőfokozatok végzik a hasznos jelből a túlmintavételezési komponens levágását. Maga a digitális/analóg konverzió önmagában túlmintavételezés nélkül megy (NOS módban), de a lejátszószoftverekben egészen 192kHz/16bit-ig beállíthatunk felkonvertálást, amit a szoftverekbe beépített túlmintavételező modulok végezhetnek. Így akár egészen szofisztikált szűrők használata is lehetséges pl HQPlayer alatt.

A Streamer 23 hálózati lejátszó három különböző változatban készül, melyek főként a felhasznált anyagok vonatkozásában térnek el, illetve a legkisebb változatból kimaradnak az extra szolgáltatások annak érdekében, hogy a hangminőség minél jobb maradhasson a kedvezőbb ár ellenére:

Streamer 23 Signature:
- Hálózati lejátszó funkció, szabadon választott szoftverrel
- Extra digitális bemenetek: I2S HDMI, I2S RJ45, USB, SPDIF Coax, SPDIF Optical
- Valódi szimmetrikus XLR és asszimetrikus RCA kimenetek
- Gyönyörű 7” 1920x1080 FullHD OLED kijelző 110% AdobeRGB színlefedettséggel, valódi üvegből készült védőüveggel
- CNC mart aluminiumházas távirányító
- Választható matt vagy tükörfényű furnérozott készülékház a hozzá passzoló 10mm vastag matt vagy fényes aluminium fedlappal, valódi üveg világító betéttel
- Duelund CAST silver foil kicsatoló kondenzátorok
- Amtrans AMCH rézfóliás fóliakondenzátorok az analóg szűrőfokozatokban
- Audio Note Silver Tantalum ellenállások
- Audio Note Kaisei és Kemet elektrolit kondenzátorok a tápkörökben
- BlackGate elektrolit kondenzátorok a Raspberry és a digitális/analóg konverzió referencia tápjában
- NOS USA katonai műveleti erősítők
- Furutech alpha réz vezetőjű RCA, XLR és IEC csatlakozóaljzatok
- JSS ezüst belső tápkábelezés
- Teljes felületében direktezüstözött nyomtatott áramköri panel
- 18k valódi arany vagy fehérarany logó

Streamer 23 Reference:
- Hálózati lejátszó funkció, szabadon választott szoftverrel
- Extra digitális bemenetek: I2S HDMI, I2S RJ45, USB, SPDIF Coax, SPDIF Optical
- Valódi szimmetrikus XLR és asszimetrikus RCA kimenetek
- Gyönyörű 7” 1920x1080 FullHD OLED kijelző 110% AdobeRGB színlefedettséggel, valódi üvegből készült védőüveggel
- CNC mart aluminiumházas távirányító
- Választható matt vagy tükörfényű furnérozott készülékház a hozzá passzoló 10mm vastag matt vagy fényes aluminium fedlappal, valódi üveg világító betéttel
- Duelund Copper foil kicsatoló kondenzátorok
- Amtrans AMCH rézfóliás fóliakondenzátorok az analóg szűrőfokozatokban
- Audio Note non-magnetic Tantalum ellenállások
- Audio Note Kaisei és Kemet elektrolit kondenzátorok a tápkörökben
- NOS USA katonai műveleti erősítők
- Furutech alpha réz vezetőjű RCA, XLR és IEC csatlakozóaljzatok
- OCC réz belső tápkábelezés
- Teljes felületében direktezüstözött nyomtatott áramköri panel
- Aranyozott vagy ródiumozott ezüst logó

Streamer 23 Standard:
- Hálózati lejátszó funkció, szabadon választott szoftverrel
- Valódi szimmetrikus XLR és asszimetrikus RCA kimenetek
- CNC mart aluminiumházas távirányító
- Olajjal kezelt, furnérozott készülékház a hozzá passzoló 10mm vastag matt aluminium fedlappal , valódi üveg világító betéttel

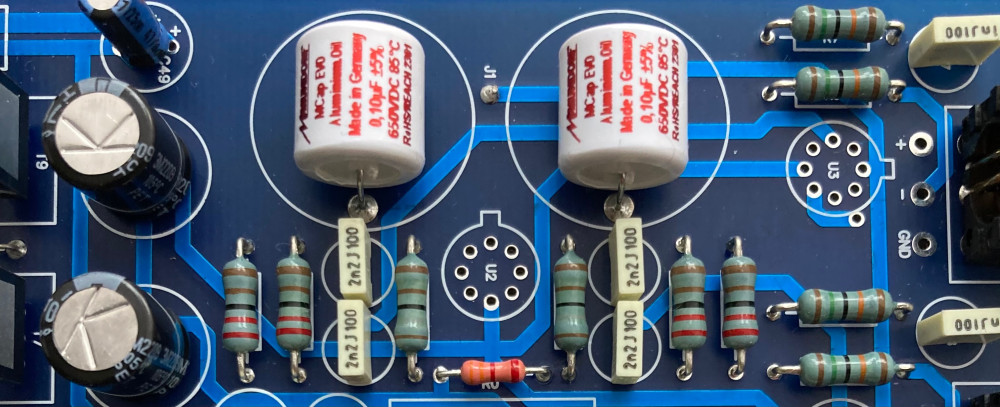

- Mundorf EVO Oil aluminium kicsatoló kondenzátorok
- Kemet fóliakondenzátorok az analóg szűrőfokozatokban
- Takman REY ellenállások
- Rubycon és Samwha elektrolit kondenzátorok a tápkörökben
- NOS USA katonai műveleti erősítők
- Belépőszériás RCA, XLR és IEC csatlakozóaljzatok
- Réz belső tápkábelezés
- aranyozott vagy ródiumozott ezüst logó

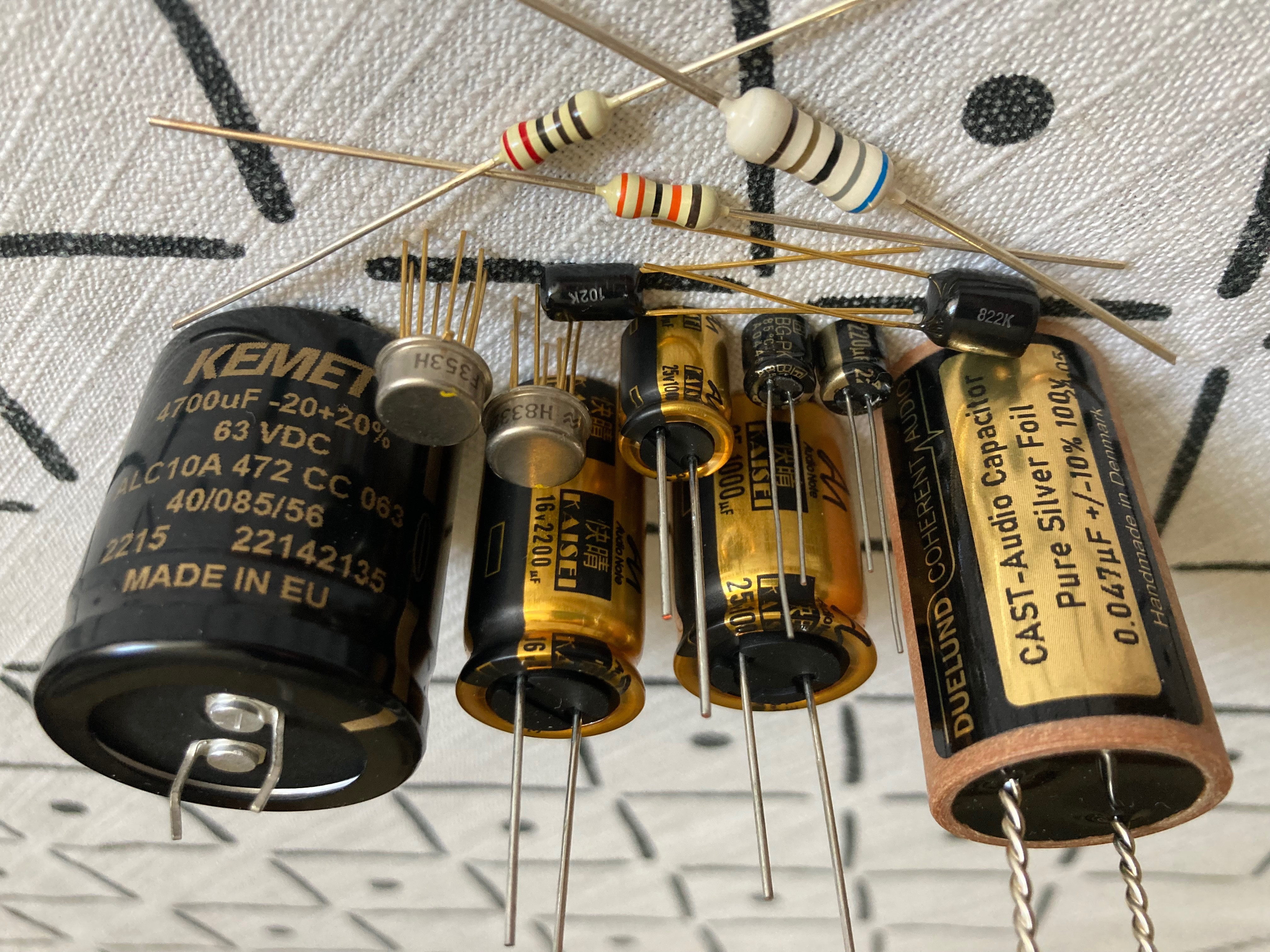

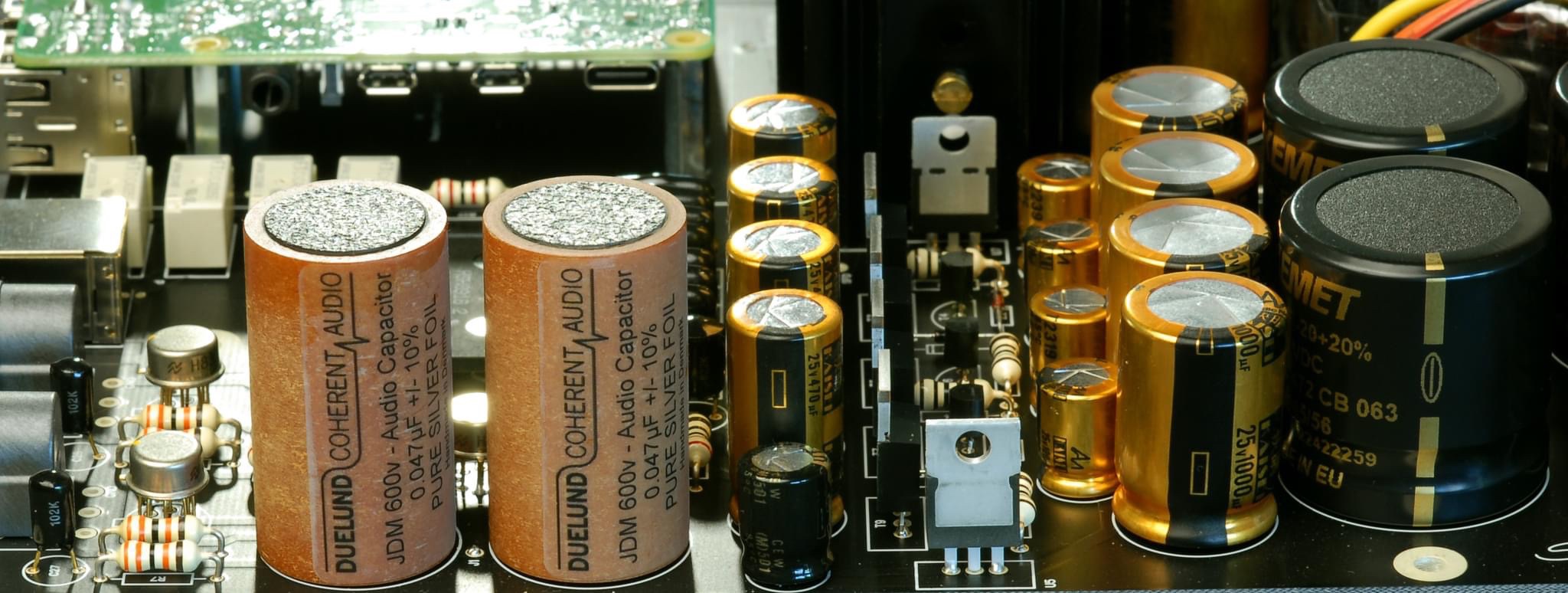

Signature verzió alkatrészei:

[sutemenyx]

Az első kulcsfontosságú tulajdonsága a készüléknek, hogy úgy szerettem volna pozícionálni, hogy egy abszolút szabad platform legyen, a felhasználó által választott operációs rendszer futhasson rajta.
Így végülis ez a készülék egyesíti egy hálózati lejátszó es egy Audio PC előnyeit.
Magát a streamelést egy Raspberry Pi mikroszámítógép végzi, így bármilyen operációs rendszerrel működik, ami Raspberryn megy. Ennek érdekében az operációs rendszert tároló SD kártya vagy SSD meghajtó ki van vezetve kívülre, így annak cseréje a felhasználó által bármikor -a készülék szétszedése nélkül- elvégezhető.
Hogy azonban mégiscsak mentesüljön a gép
használója a bütykölés terhe alól, jár a csomagban a készülékhez 3db előretelepített rendszer 3db külön tárolóeszközön, amelyeket behelyezve a streamer azonnal kifogástalanul működik.
Ez a három rendszer a Volumio, az Audirvana és a Roon Bridge. Előbbi kettővel önmagában álló hálózati lejátszóként funkcionál, utóbbival pedig Roon végpontként használható. Mindhárom előretelepített rendszer úgy van installálva, hogy azonnal kezelje a beépített kijelzőt és működtesse a készülék legfontosabb célját és fő küldetését megtestesítő audió kimenetet. Ezek mellett azonban használható bármi mással is, pl Moode, PiCorePlayer, AudioLinux, de akár még HQPlayer NAA-ként is tud funkcionálni.
Ezzel a szabadon alakíthatósággal ráadasul biztosított az időtállóság is, hiszen ha valamelyik szoftver platform fejlesztése leáll, azonnal át lehet állni másikra. Azt viszont itt fontos leszögezni, hogy a szabadságnak az az ára, hogy a készülékkel nem kap a vevő fizetett és támogatott licenszt a szoftverekből, hanem az alap ingyenes -ám testreszabott- változatot kapja, amire aztán neki kell havidíjas előfizetést kötnie, ha a teljes funkcionalitást ki szeretné használni.
Megfelelő szoftver és előfizetés használatával -a teljesség igénye nélkül- a következő funciók működnek az masinán:

- közvetlen Qobuz streaming
- közvetlen Tidal streaming
- közvetlen Tidal streaming, Tidal connect vezérléssel
- közvetlen Spotify streaming
- közvetlen Youtube streaming
- közvetlen Youtube Music streaming
- Airplay
- Bluetooth
- lejátszás helyi hálózatról, pl NAS-ról
- lejátszás USB meghajtóról

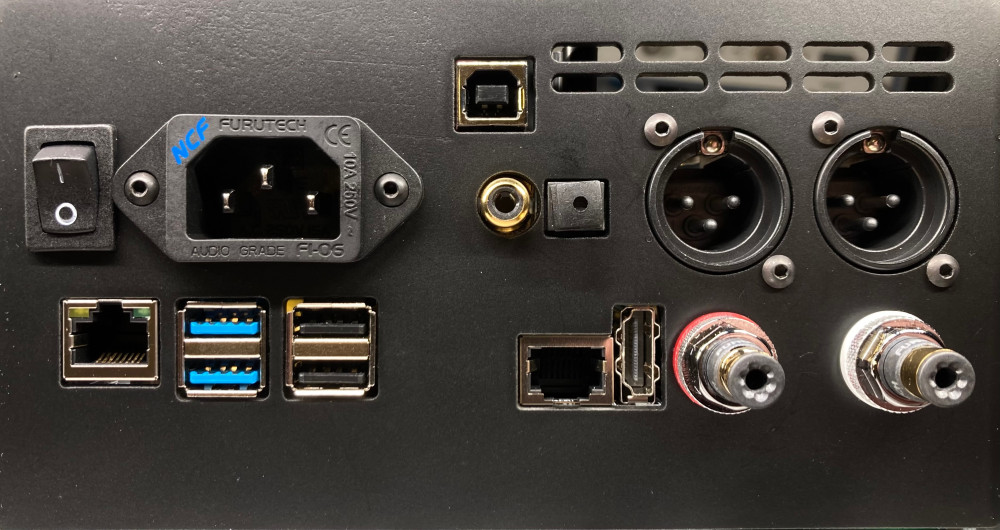

Ezen kívül az eszköz egyébként nem csak streamerként, hanem önálló D/A konverterként is működik. Rendelkezik I2S HDMI, I2S RJ45, USB, SPDIF Coaxial és SPDIF Optical bemenetekkel is.
Kimenete pedig asszimetrikus RCA pár illetve valódi szimmetrikus XLR pár.

Mérete: 210mm(szélesség) x 110mm(magasság) x 340mm(mélység)

[sutemenyx]

Streamer 23 Signature

[Vinkler]

Streameljünk!
