Akusztika a moziszobában

[Tamoo]

REW-ben (beta) van "Alignment tool" (Nekem is Quetz mutatta.) Próbáld ki!
Vágás mellett lekapcsolod a szubot, megméred a frontot, aztán kihúzod a frontot és megméred a szubot.
(Én centerrel mértem, de jól volt beállítva, nem kellett tolni sehová.)

[Luxor Audio]

A másik ábra pedig hogy a különböző vágások esetén hogy változik 1 csatornának a görbéje. Én ezt nagoyn nem így képzeltem.

Ha a keresztváltás karakterére vagy kíváncsi, közeltéri méréseket csinálj és ne REW szoftverrel!

[Luxor Audio]

Én úgy értelmezem, hogy arra kíváncsi hogy a front+szub görbéjén az alsó 100Hz alatti tartománynál miért különbözik a görbe attól mint amikor külön megmérte a szubot.

Okay. Vélhetően a hangsugárzók eltérő fázismenete okozza a különbséget. Ha nem csak hangnyomás görbéket látnánk, hanem a többi paramétert is, sokkal magabiztosabban lehetne nyilatkozni. Néhol egymást támogatják, néhol egymás ellen dolgoznak. Elektronikus fázistolás és/vagy átpozicionálás hozhat megoldást.

[Tamoo]

Nálam így fest a dolog 100Hz-es vágással. Szerintem Nálad valami méréskor kavar be, de most így hirtelen nincs ötletem.
A szub - dobozok időzítése precízen össze van lőve?


[cisco]

Szóval hogy is van ez?

Már negyedszer olvasom, de még mindig nem értem a mondataidat. Mire is vagy kíváncsi?

Én úgy értelmezem, hogy arra kíváncsi hogy a front+szub görbéjén az alsó 100Hz alatti tartománynál miért különbözik a görbe attól mint amikor külön megmérte a szubot.

Röviden igen. Nyilván a 100hz-es vágás az nem egy éles vágás, hanem a sub lefutás+front felfutás.

A másik ábra pedig hogy a különböző vágások esetén hogy változik 1 csatornának a görbéje. Én ezt nagoyn nem így képzeltem.

[Tamoo]

Szóval hogy is van ez?

Már negyedszer olvasom, de még mindig nem értem a mondataidat. Mire is vagy kíváncsi?

Én úgy értelmezem, hogy arra kíváncsi hogy a front+szub görbéjén az alsó 100Hz alatti tartománynál miért különbözik a görbe attól mint amikor külön megmérte a szubot.

[Luxor Audio]

Szóval hogy is van ez?

Már negyedszer olvasom, de még mindig nem értem a mondataidat. Mire is vagy kíváncsi?

[cisco]

Valaki segítsen értelmezni az ábrát mert én nem tudom.

Mérés hallgatási pozició: középen 2 személyes kanapé bal oldala
Hangfalak elhelyezése: Jobb és bal oldalt egyenlően elosztva és hozzájuk képest középen, egyvonalban a sub.


A sub görbe 10db-vel magasabban van mint a fronté 20-40hz között, tehát ez szuper.

A front görbéje viszont nem áll össze. Én azt várnám, hogy ha 100 hz-re állítom a vágást, akkor 20-80hzig a front görbéje=sub görbéje -10db, de ez nagoyn nem így van, mert egyik oldalról hangosabb is alatta, és a görbe karakterisztikája is más.

A másik, hogy teljesen szimetrikus elhelyezésnél a bal és a jobb oldal 80hz-s vágásnál szintén csak alig egyezik meg, és 37hz-től szétválik. Én azt várnám, hogy legalább 60hz-ig megegyezik, hiszen azokat a hangokat a sub adja csak! (kéne szerintem)


Szóval hogy is van ez?

[Tamoo]

Első körben:
A jelet pc-n az EQ APO módosítja, a korrekciót pedig a pc-s Cavern QuickEQ önbemérő készítette (hangerő, késleltetés, EQ). Flat helyett a house/room curve-t céloztam meg. Így néz ki visszamérve első körben:
(80-100Hz alatt nem érdekes, ott úgyis vágom)






Plusz két kép, hogy különböző célgörbére EQ-zva hogy alakul. Alul jelölve, hogy melyik melyik "target curve". 1/6-os smoothingal nyilván simább lenne, de nem akartam "csalni".

[szepi0808]

[Idézet kimoderálva. Aszpirin]

Köszönöm. Jó, hogy itt, mert én ott nem szoktam nézelődni.

[Hifilala]

Érdekes cikk, kicsit más megközelítés.

Miként sikerült kisebb hangnyomást mérnie 1 méterre a hangsugárzótól, mint 4 m távolságból?

Gondolom 4 méteren nagyobb hangerővel dolgoztak.Az ábra inkább csak szemléltetni akarja,hogy mennyit változtat az akusztika.

[Luxor Audio]

Érdekes cikk, kicsit más megközelítés.

Miként sikerült kisebb hangnyomást mérnie 1 méterre a hangsugárzótól, mint 4 m távolságból?

[Hifilala]

Érdekes cikk, kicsit más megközelítés.

https://drive.google.com/file/d/1XVpG8e ... s36Dh/view

[phyton71]

Még egy változás történt a rendszerben, már 2db Crown XLS1502 hajtja a mélynyomókat bridge módban. Ez 1500w/4ohm maximális teljesítmény jelent. EQ elött pedig -19dB a minidsp-ben és -4 az AVR-ben, azaz -23dB csillapítás adott 85dB-t a hallgatási pontban. EQ után -7-re változtattam minidsp beállítását. Ezzel 120+dB hangnyomást mértem RTA-val a 60Hz környékén. Megjött az IMAX érzés .

Nem értem a kék grafikon lényegét a vöröshöz képest. Miért nem ugyanúgy mértél?

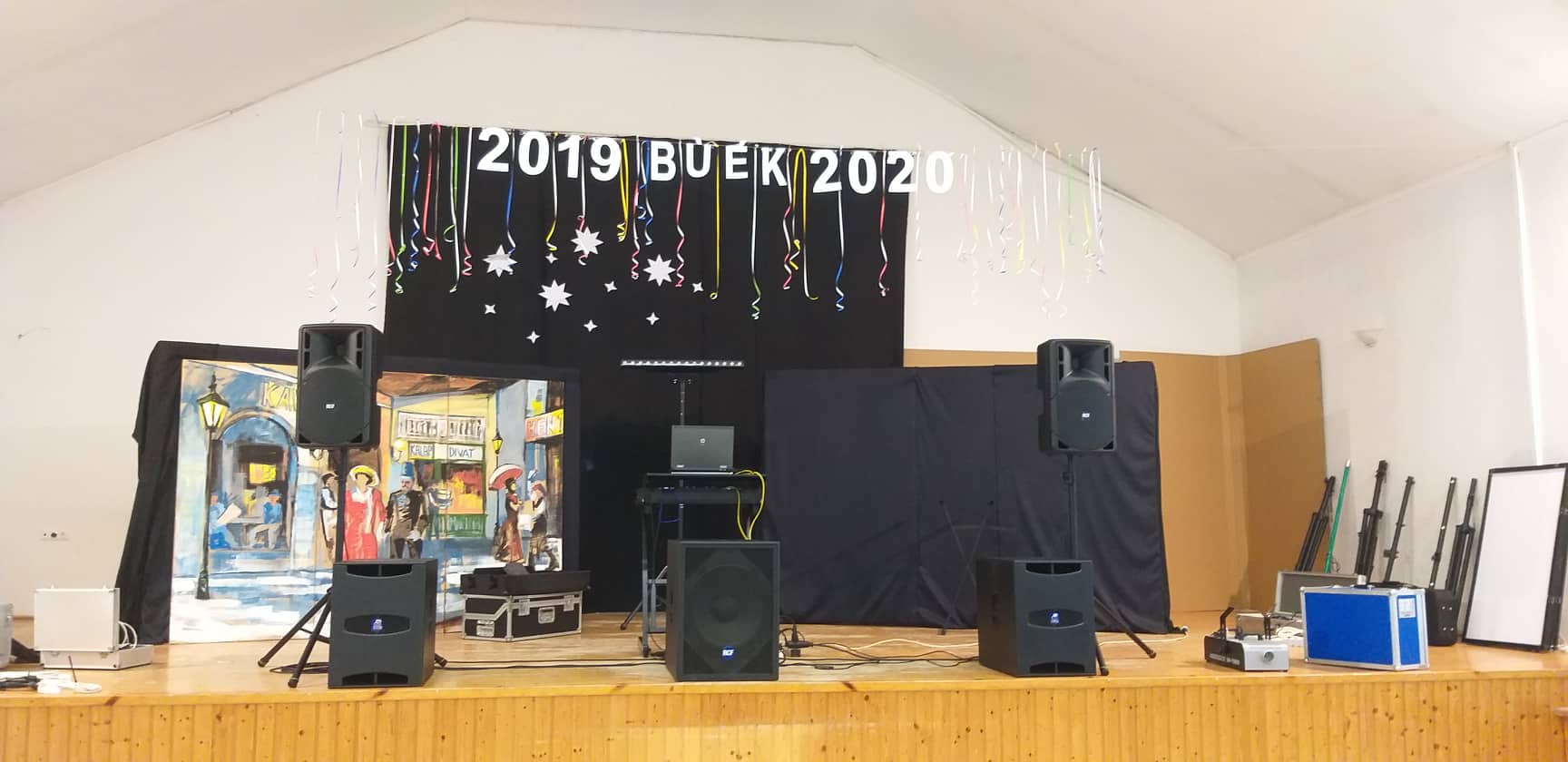

Hangfal setup.jpg
Ez a terem kb 11x18m alapterületű és 7-8m magas. A Wattok szerint mélyben kevesebb van jelen a mozidhoz képest, és el nem tudom képzelni milyen lehet ekkora hangnyomás egy kisebb térben.

Ahogy a kollega hallgatja az nem mindennnapi

Nálad is hasonló lesz a helyzet nemsoká.

[Quetz]

Nem értem a kék grafikon lényegét a vöröshöz képest. Miért nem ugyanúgy mértél?

Az AVR-ek az LFE csatornán érkező jelen +10dB-t emelnek. Ha beküldesz 20-80Hz tartományra rózsazajt a centerre mondjuk és mérsz 80dB-t, akkor ugyanazt a jelet az LFE csatornára küldve 90dB-t fogsz kapni. Hogy amikor csak a subot akartam mérni, akkor miért nem húztam ki a center kábelt és mértem úgy? Mert LFE csatorna jelére csak az "LPF for LFE" beállítás van hatással, a 80Hz crossover nem. Nekem meg csak az LFE görbéje kellett az EQ-hoz. (A REW méréshez ajánlott hangnyomás szintje: háttérzaj + 40dB)

[-KP-]

Még egy változás történt a rendszerben, már 2db Crown XLS1502 hajtja a mélynyomókat bridge módban. Ez 1500w/4ohm maximális teljesítmény jelent. EQ elött pedig -19dB a minidsp-ben és -4 az AVR-ben, azaz -23dB csillapítás adott 85dB-t a hallgatási pontban. EQ után -7-re változtattam minidsp beállítását. Ezzel 120+dB hangnyomást mértem RTA-val a 60Hz környékén. Megjött az IMAX érzés .

Nem értem a kék grafikon lényegét a vöröshöz képest. Miért nem ugyanúgy mértél?
Hangfal setup.jpg
Ez a terem kb 11x18m alapterületű és 7-8m magas. A Wattok szerint mélyben kevesebb van jelen a mozidhoz képest, és el nem tudom képzelni milyen lehet ekkora hangnyomás egy kisebb térben.

Ne hasonlítsd össze a szub wattokat meg amit a magasnak adsz. Nagyságrend beli különbségek vannak. Meg úgy látom zenei setup van. Quetz gondolom mozis demójeleneteken mért, ahol elég jól fel van turbózva mesterségesen a szubbasszus tartomány.

[djkoxi]

[/quote]

Ez azèrt van ,mert nem referencia hangerőn diszkózol! RCF
[/quote]
Az RCF 4PRO 8001-AS megmutatná a referencia hangerőt 1-2 moziszobában.

[Hifilala]

Még egy változás történt a rendszerben, már 2db Crown XLS1502 hajtja a mélynyomókat bridge módban. Ez 1500w/4ohm maximális teljesítmény jelent. EQ elött pedig -19dB a minidsp-ben és -4 az AVR-ben, azaz -23dB csillapítás adott 85dB-t a hallgatási pontban. EQ után -7-re változtattam minidsp beállítását. Ezzel 120+dB hangnyomást mértem RTA-val a 60Hz környékén. Megjött az IMAX érzés .

Nem értem a kék grafikon lényegét a vöröshöz képest. Miért nem ugyanúgy mértél?
Hangfal setup.jpg
Ez a terem kb 11x18m alapterületű és 7-8m magas. A Wattok szerint mélyben kevesebb van jelen a mozidhoz képest, és el nem tudom képzelni milyen lehet ekkora hangnyomás egy kisebb térben.

Ez azèrt van ,mert nem referencia hangerőn diszkózol! RCF

[R.G.]

Még egy változás történt a rendszerben, már 2db Crown XLS1502 hajtja a mélynyomókat bridge módban. Ez 1500w/4ohm maximális teljesítmény jelent. EQ elött pedig -19dB a minidsp-ben és -4 az AVR-ben, azaz -23dB csillapítás adott 85dB-t a hallgatási pontban. EQ után -7-re változtattam minidsp beállítását. Ezzel 120+dB hangnyomást mértem RTA-val a 60Hz környékén. Megjött az IMAX érzés .

Nem értem a kék grafikon lényegét a vöröshöz képest. Miért nem ugyanúgy mértél?
Hangfal setup.jpg
Ez a terem kb 11x18m alapterületű és 7-8m magas. A Wattok szerint mélyben kevesebb van jelen a mozidhoz képest, és el nem tudom képzelni milyen lehet ekkora hangnyomás egy kisebb térben.

Ahogy a kollega hallgatja az nem mindennnapi

[djkoxi]

Még egy változás történt a rendszerben, már 2db Crown XLS1502 hajtja a mélynyomókat bridge módban. Ez 1500w/4ohm maximális teljesítmény jelent. EQ elött pedig -19dB a minidsp-ben és -4 az AVR-ben, azaz -23dB csillapítás adott 85dB-t a hallgatási pontban. EQ után -7-re változtattam minidsp beállítását. Ezzel 120+dB hangnyomást mértem RTA-val a 60Hz környékén. Megjött az IMAX érzés .

Nem értem a kék grafikon lényegét a vöröshöz képest. Miért nem ugyanúgy mértél?

Hangfal setup.jpg (97.03 KiB) Megtekintve 3428 alkalommal

Ez a terem kb 11x18m alapterületű és 7-8m magas. A Wattok szerint mélyben kevesebb van jelen a mozidhoz képest, és el nem tudom képzelni milyen lehet ekkora hangnyomás egy kisebb térben.

[Luxor Audio]

... nem kergetem tovább a 20Hz alatti tartományt, fontosabb számomra az 50-60Hz, ahol a mellbevágás történik.

Bölcs gondolat. A számháború gyerekeknek való.

[Quetz]

Volt ma egy kis időm és gondoltam tuningolok a moziszobán. Lógtak a surroundok egy kicsit, úgyhogy fogtam a mellékelt csavarokat és szépen kiegyenesítettem mindet. Íme a hatás:


A viccet félretéve, a következőket lehet látni:
- A vörös grafikon, ami a SUB + Center frekvencia görbéje, van egy csúnya beszakadás 50Hz-en és 80Hz-en, utóbbi a Center crossover pontja, látszik, hogy az Audyssey nem igazán tudta összhangba hozni a két hangsugárzót.
- A kék grafikon már REW EQ utáni állapot. 10dB-vel magasabb a mért hangnyomás, mert ezt az LFE csatornán mértem. Látszik, hogy az 50Hz beszakadás szépen kisimult. Tegnap az IMAX-ban megnéztük a Birds of Prey-t, és ütős, mellbevágó basszust kaptunk. Rájöttem, hogy nem kergetem tovább a 20Hz alatti tartományt, fontosabb számomra az 50-60Hz, ahol a mellbevágás történik. Ezért a 10Hz-es HPF-t átraktam 20Hz/24dB esésűre, ezzel is adva némi tartalékot a rendszernek.
- Zöld grafikon: A távolság variálásával minimalizáltam a crossover tartomány beszakadását. A sub eredeti távolsága 18.1feet volt, ezt 1 feet/mérés változtattam az AVR-ben, és végül 22.1 feet lett amit választottam. a 23.1feet még laposabb átmenetet adott, viszont okozott pár nem kívánt beszakadást 100Hz felett.

Még egy változás történt a rendszerben, már 2db Crown XLS1502 hajtja a mélynyomókat bridge módban. Ez 1500w/4ohm maximális teljesítmény jelent. EQ elött pedig -19dB a minidsp-ben és -4 az AVR-ben, azaz -23dB csillapítás adott 85dB-t a hallgatási pontban. EQ után -7-re változtattam minidsp beállítását. Ezzel 120+dB hangnyomást mértem RTA-val a 60Hz környékén. Megjött az IMAX érzés .

[nadtom]

Én itt vettem az umik mikrofont, osztrák cég, ha jól emléxem 14Euro volt a szállítás:
http://www.klangzone.at/minidsp-2/

[denesdr]

Na jó, ez most már kezd komikussá válni.

Valóban. Ezért hangsúlyoztam, hogy én a gyári kalibrációról beszélek. KP pedig a két beszerzési forrás közötti különbségre volt kíváncsi.

Oké, csak úgy tűnt mintha nekem címezted volna a kommentet.

[Luxor Audio]

Na jó, ez most már kezd komikussá válni.

Valóban. Ezért hangsúlyoztam, hogy én a gyári kalibrációról beszélek. KP pedig a két beszerzési forrás közötti különbségre volt kíváncsi.
